18- ВАРИАТОР QR019CHB

R

S

RT21180180

RT21180190

Выключатель спортивного режима

Управление вариатором имеет спортивный режим пере-
ключения, который можно включить с помощью специ-
ального выключателя на панели рычага переключения.

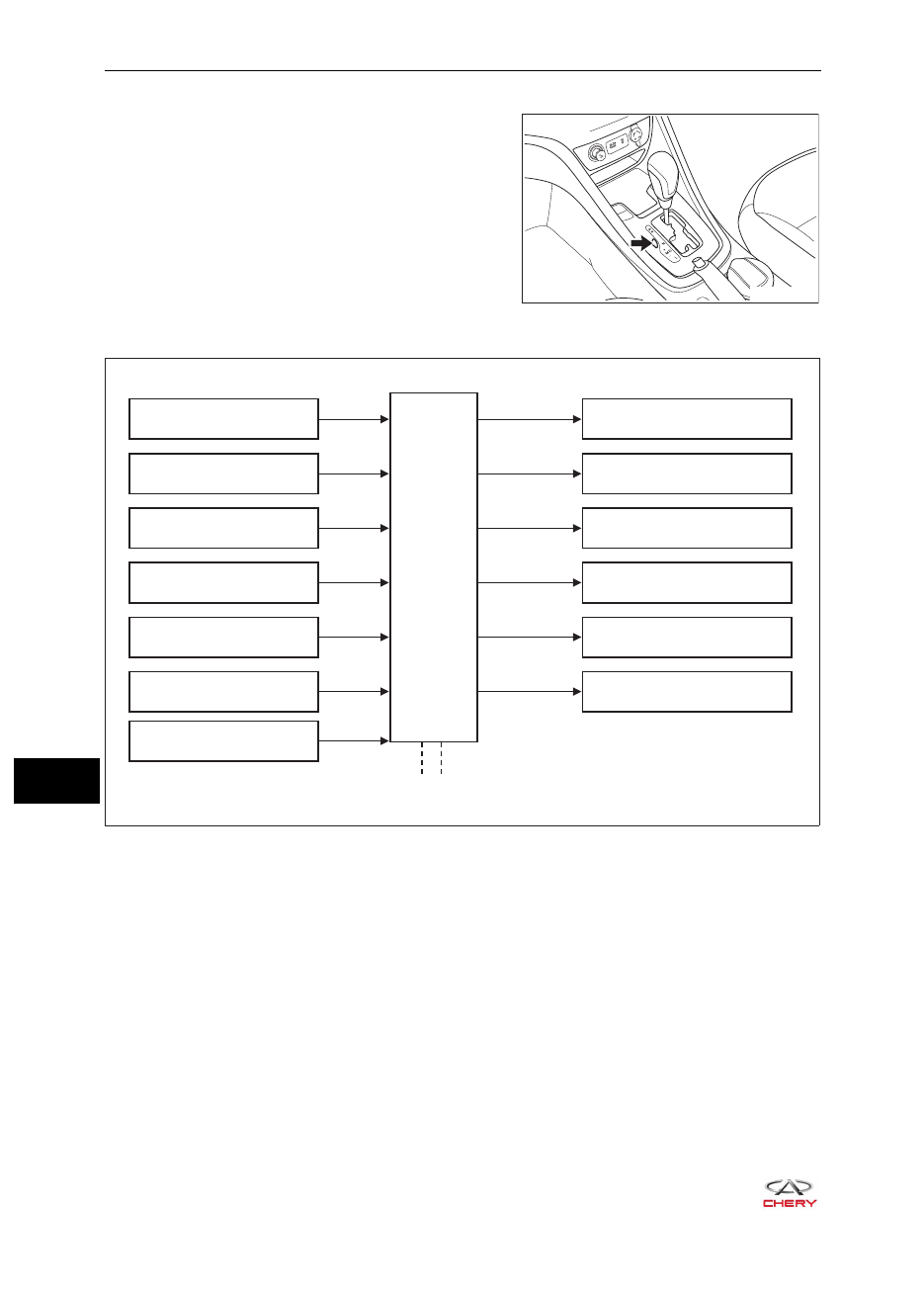

Логика управления системой

Датчик частоты вращения

турбины

Датчик частоты вращения

первичного вала

Датчик частоты вращения

вторичного вала

Датчик температуры рабочей

жидкости

Датчик включенного

диапазона вариатора

Переключатель режимов

Датчик давления масла

Реле блока TCU

Электромагнит

гидротрансформатора

Электромагнитный клапан

регулировки давления

для вала ведущего шкива

Электромагнитный клапан

регулировки давления

для вала ведомого шкива

Электромагнит муфты

блокировки трансформатора

Блокирующий электромагнит

рычага переключения

Блок

управления

вариатором

(TCU)

Шина CAN

18-

13

18 - ВАРИАТОР QR019CHB

RCH0000059

RCH0000009

RCH0000026

RCH0000005

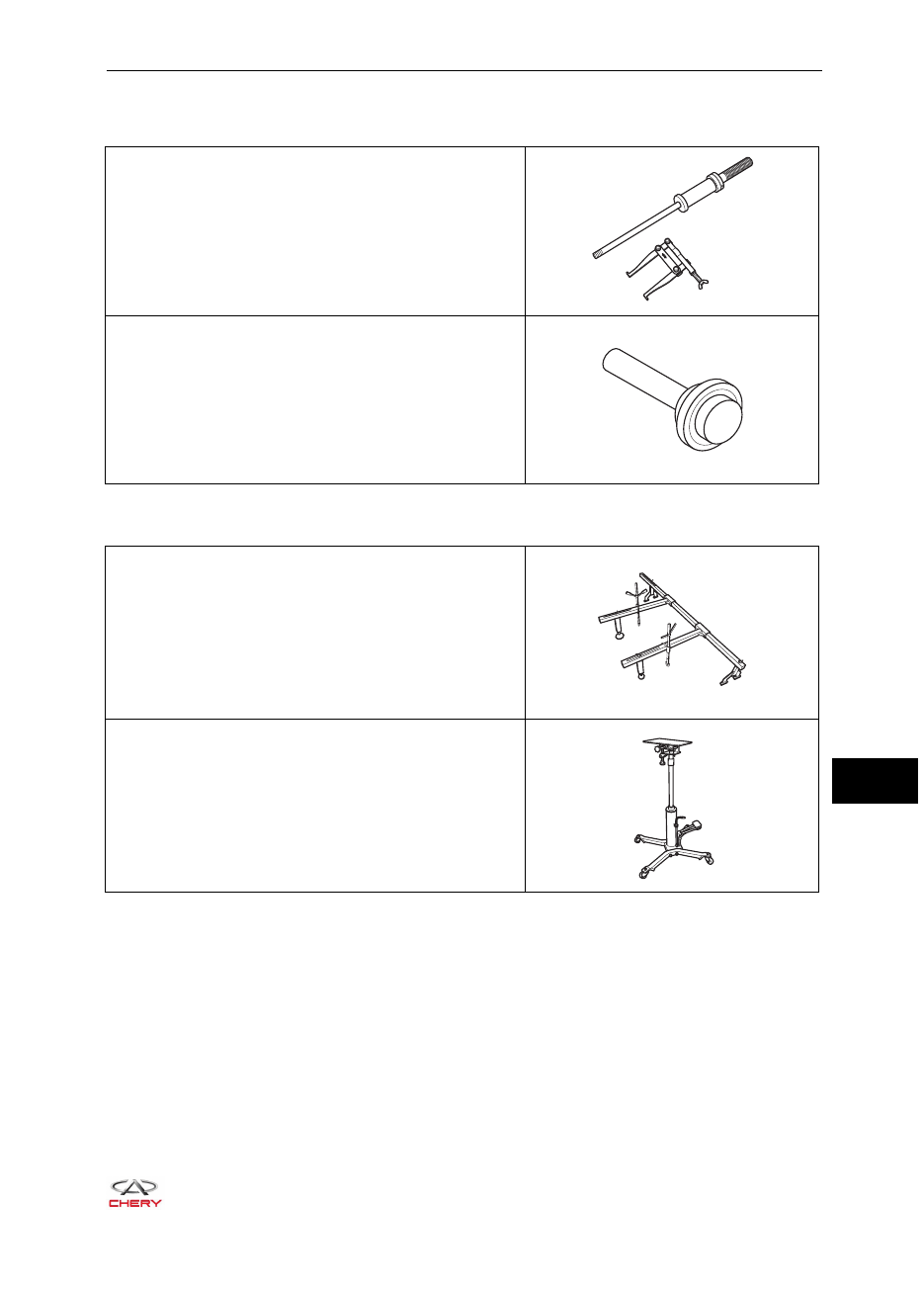

Инструменты

Специальный инструмент

Съемник

Оправка для установки манжетных

уплотнений главной передачи

Инструмент общего назначения

Устройство для выравнивания двигателя

Опора для коробки передач

18-

14

18- ВАРИАТОР QR019CHB

Технические характеристики

Значения моментов затяжки

Описание

Крутящий момент (Н·м)

Болт сливного отверстия картера коробки передач

29 - 34

Болт крепления датчика частоты вращения первичного вала

10 - 12

Болт крепления датчика частоты вращения вторичного вала

10 - 12

Болт крепления датчика частоты вращения турбины

10 - 12

Датчик давления для первичного вала

15 - 22

Датчик давления для вторичного вала

15 - 22

Трос механизма переключения передач к гайке рычага

16 - 20

Болт крепления корпуса блока клапанов

10 - 12

Болт крепления датчика диапазона

10 - 12

Гайка крепления рычага механизма переключения

18 - 25

Болт крепления привода механизма переключения передач

18 - 22

Болт крепления защитного чехла троса механизма переключения передач

8 - 10

Болт крепления блока TCU

6 - 8

Болт крепления провода соединения на «массу» коробки передач

18 - 22

Болт крепления верхней части коробки передач к двигателю

75 - 85

Болт крепления пылезащитной перегородки

45 - 55

Болт крепления гидротрансформатора к маховику

50 - 60

Передний болт крепления коробки передач к двигателю

75 - 85

Болт крепления коробки передач к двигателю

75 - 85

Болт крепления блока клапанов

8 - 10

Болт крепления охладителя рабочей жидкости коробок передач

22 - 28

Общие технические характеристики

Позиция Параметр

Модель

QR019CHB

Тип

Вариатор

Межосевое расстояние (мм)

204

Максимальный входной крутящий момент (Н·м)

190

Передаточное отношение главной передачи

5,141

Диапазон отношения скоростей вращения шкивов

0,44 - 2,39

Количество электромагнитных клапанов

4

Положения рычага переключения

P, R, N, D, L, M (ручной режим)

Тип рабочей жидкости

SP - III

Заправочная емкость вариатора (л)

8,0 ± 0,2

18-

15

18 - ВАРИАТОР QR019CHB

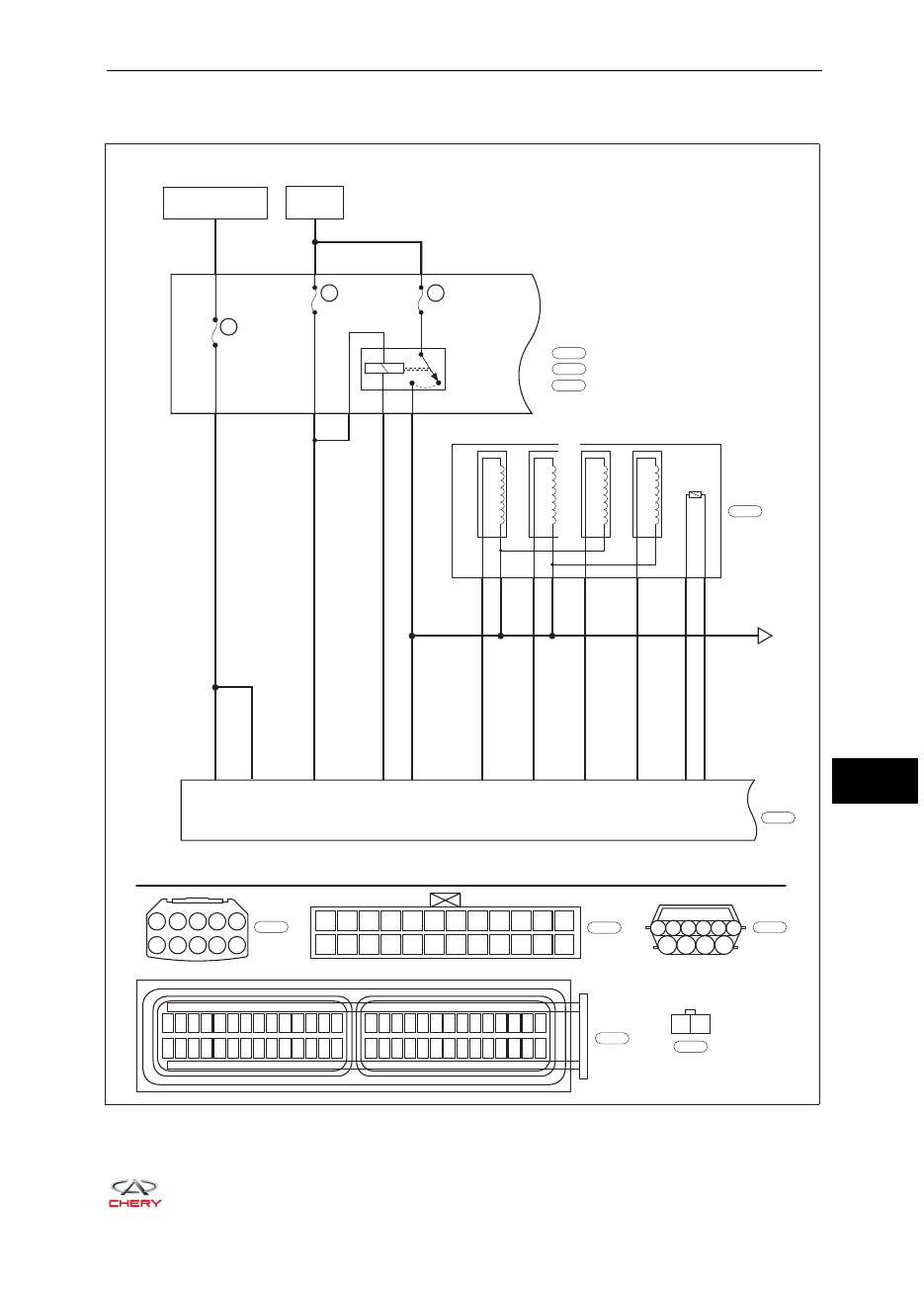

Электрическая схема

Блок TCU (страница 1 из 5)

ET21180010

A4

A2

F15

J2

F16

85

30

86

87

31

28

46

56

3

34

32

33

35

47 20

R

R

RL

R

WR

WR

BY

RL

GR

V

L

L

RL

R

L

10

6

4

3

5

1 2

R

9

A

EF17

10A

EF19

10A

EF46

20A

A1 A2 A3 A4 A5

A6 A7 A8 A9 A10

J2 J1

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

6 5 4 3 2 1

7

8

9

10

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Gr

E-076

W

E-069

B

E-066

Gr

E-052

B

E-030

E-069
E-076

E-052

E-030

E-066

ПОЛОЖЕНИЕ ON

ИЛИ START ЗАМКА

ЗАЖИГАНИЯ

РЕЛЕ ERLY12
БЛОКА TCU

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В МОТОРНОМ
ОТСЕКЕ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

РЕГУЛИРОВКИ ДАВЛЕНИЯ

ДЛЯ ВАЛА ВЕДОМОГ

О ШКИВА

ЭЛЕКТРОМАГНИТ

УПР

АВЛЕНИЯ МУФТОЙ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН РЕГУ

ЛИ-

РОВКИ ДАВЛЕНИЯ ДЛЯ МУФТЫ БЛОКИ- РОВКИ ГИДРОТР

АНСФОРМА

ТОР

А

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН



РЕГУЛИРОВКИ ДАВЛЕНИЯ ДЛЯ ВАЛА



ВЕДУЩЕГ

О ШКИВА

ТЕМПЕР

А

ТУР

А Р

АБОЧЕЙ



ЖИДКОСТИ

СОЕДИНЕНИЕ НА «МАССУ»

РАЗЪЕМ B

Блок TCU

АККУМУ-

ЛЯТОРНАЯ

БАТАРЕЯ
