Chery Tiggo 5 (T21). Руководство по ремонту - часть 203

17-

54

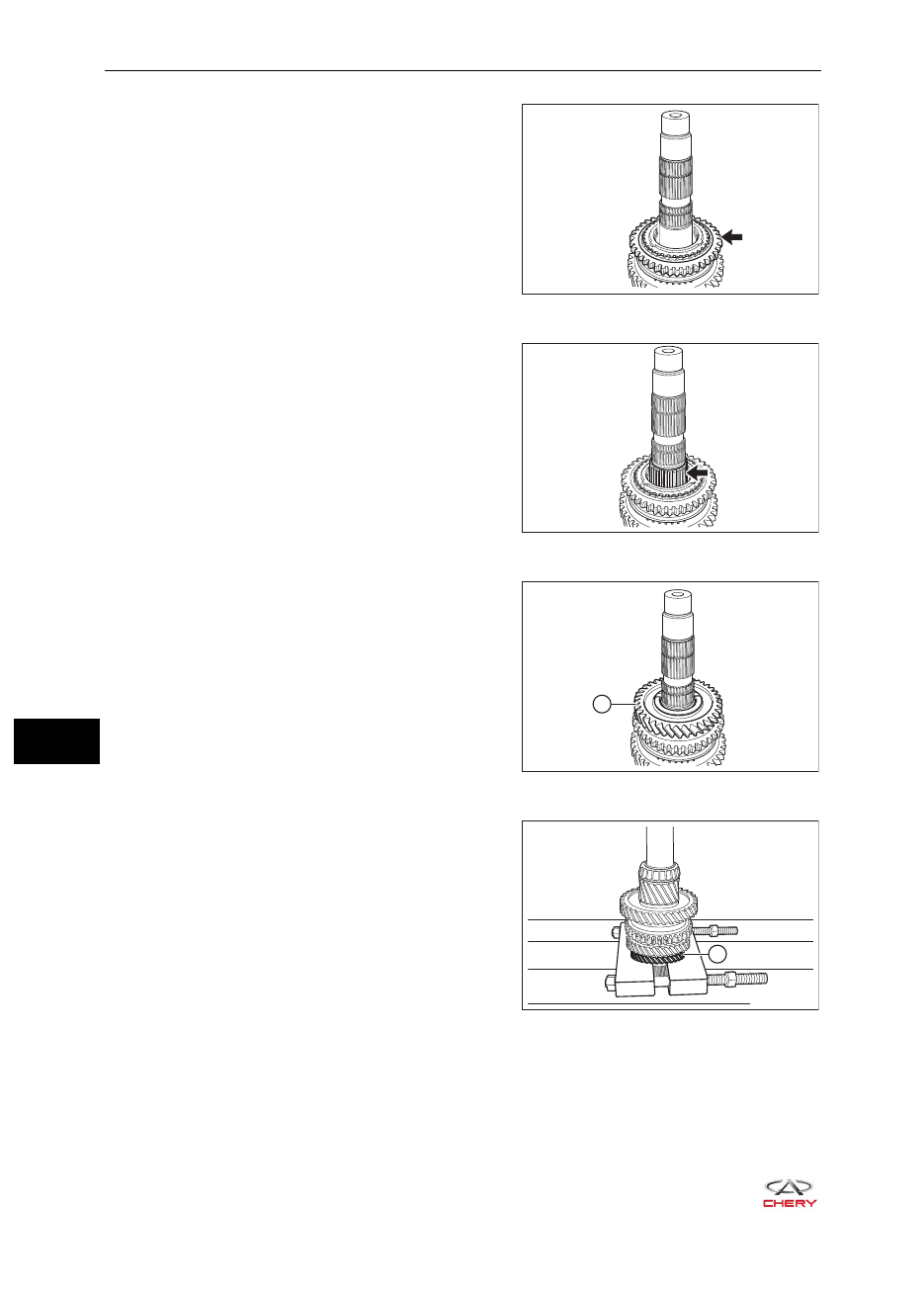

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

7.   Установите муфту синхронизатора.

a.   Смажьте муфту синхронизатора (указана

стрелкой) маслом для коробки передач и уста-
новите ее на вторичный вал.

8.   Установите игольчатый подшипник шестерни 2-й

передачи.

a.   Смажьте игольчатый подшипник шестерни 2-й

передачи (указан стрелкой) маслом для короб-
ки передач и установите его на вторичный вал.

9.   Установите ведомую шестерню 2-й передачи.

a.   Смажьте маслом для коробки передач ведо-

мую шестерню 2-й передачи (1) и установите
ее на вторичный вал.

10.  Установите ведомую шестерню 3-й передачи.

a.   С помощью гидравлического пресса запрес-

суйте ведомую шестерню 3-й передачи (1) на
вторичный вал.

RT21171010

RT21170880

1

RT21171020

RT21171030

1

17-

55

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

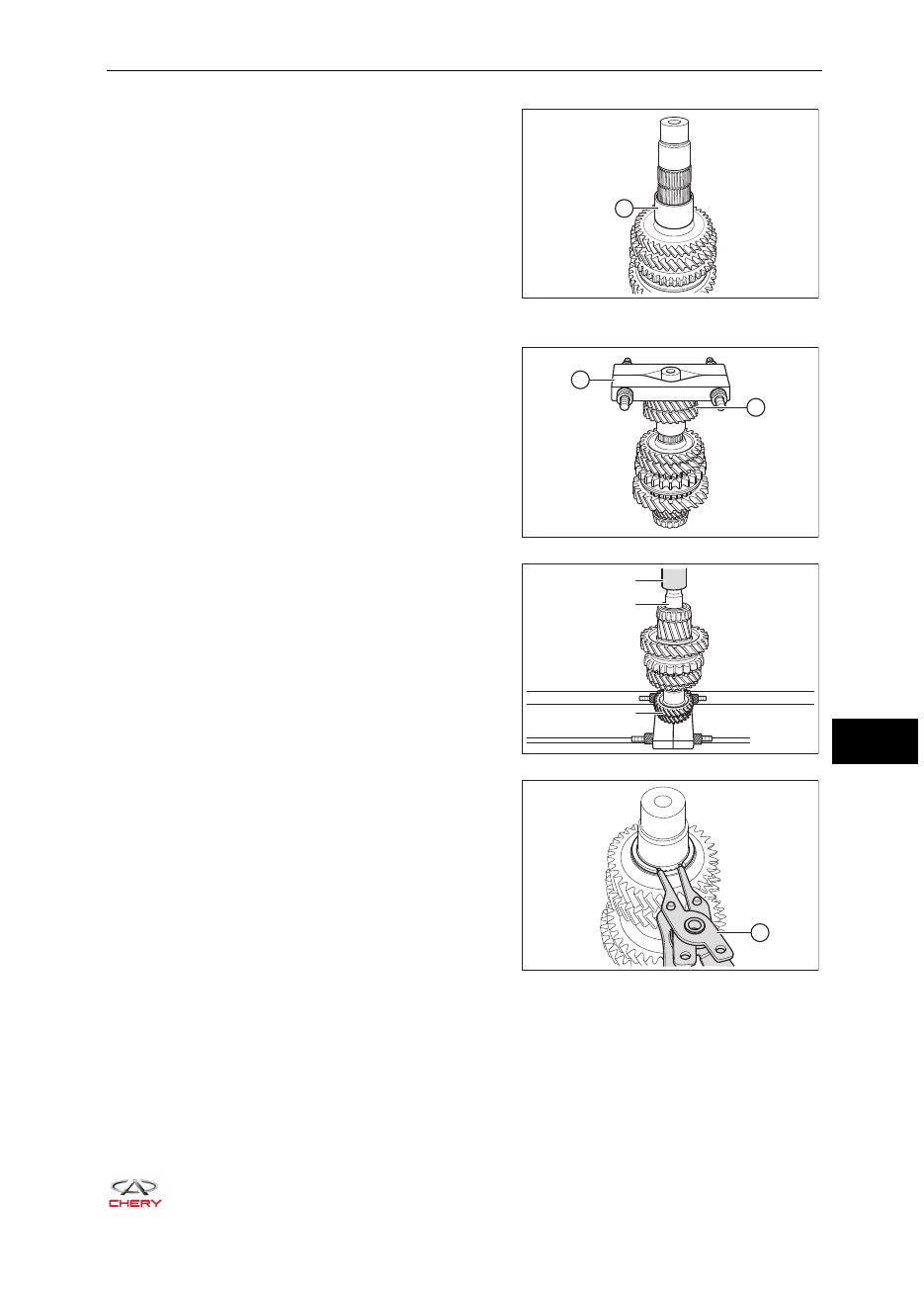

11.   Установите дистанционную втулку.

a.   Смажьте дистанционную втулку (1) маслом для

коробки передач и установите ее на вторичный
вал.

12.  Установите ведомые шестерни 4-й и 5-й передач.

a.   Закрепите специальное приспособление (1)

на ведомых шестернях 4-й и 5-й передач (2).

b.   С помощью гидравлического пресса (1) за-

прессуйте ведомые шестерни 4-й и 5-й пере-
дач (3) на вторичный вал (2).

c.   Установите стопорное кольцо с помощью

съемника колец (1).

1

RT21170850

2

1

RT21171040

1

2

3

RT21171050

1

RT21170820

17-

56

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

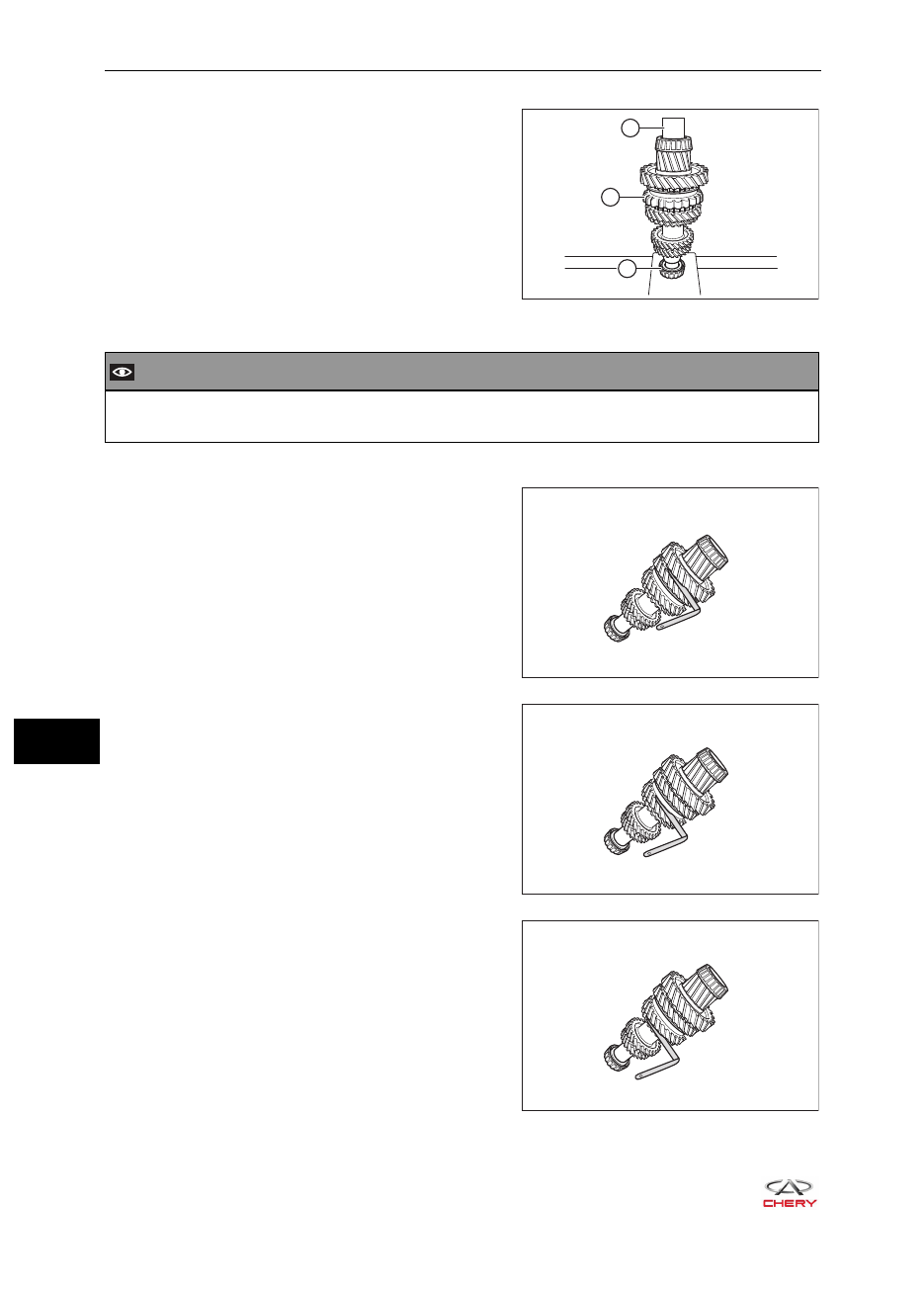

13.  Установите.

a.   С помощью гидравлического пресса (1) за-

прессуйте задний подшипник вторичного вала
(3) на вторичный вал (2).

 ВНИМАНИЕ

Проверьте свободное и плавное вращение шестерен после установки их на вторичный вал.



•

Проверьте зацепление шестерен на вторичном валу на наличие люфта или заедания.



•

Проверка

1.   С помощью плоского щупа измерьте зазор между

ведомой шестерней и блокирующим кольцом син-
хронизатора 1-й передачи.
Стандартное значение: 1,54 мм
Предельная величина: 1,240 - 1,840 мм

2.   С помощью плоского щупа измерьте зазор между

ведомой шестерней и блокирующим кольцом син-
хронизатора 2-й передачи.
Стандартное значение: 1,54 мм
Предельная величина: 1,240 - 1,840 мм

3.   С помощью плоского щупа измерьте зазор между

ведомой шестерней 2-й передачи и ведомой ше-
стерней 3-й передачи.
Стандартное значение: 1,2 мм
Предельная величина: 0,72 - 1,68 мм

1

2

3

RT21171060

RT21173051

RT21173052

RT21173053

17-

57

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

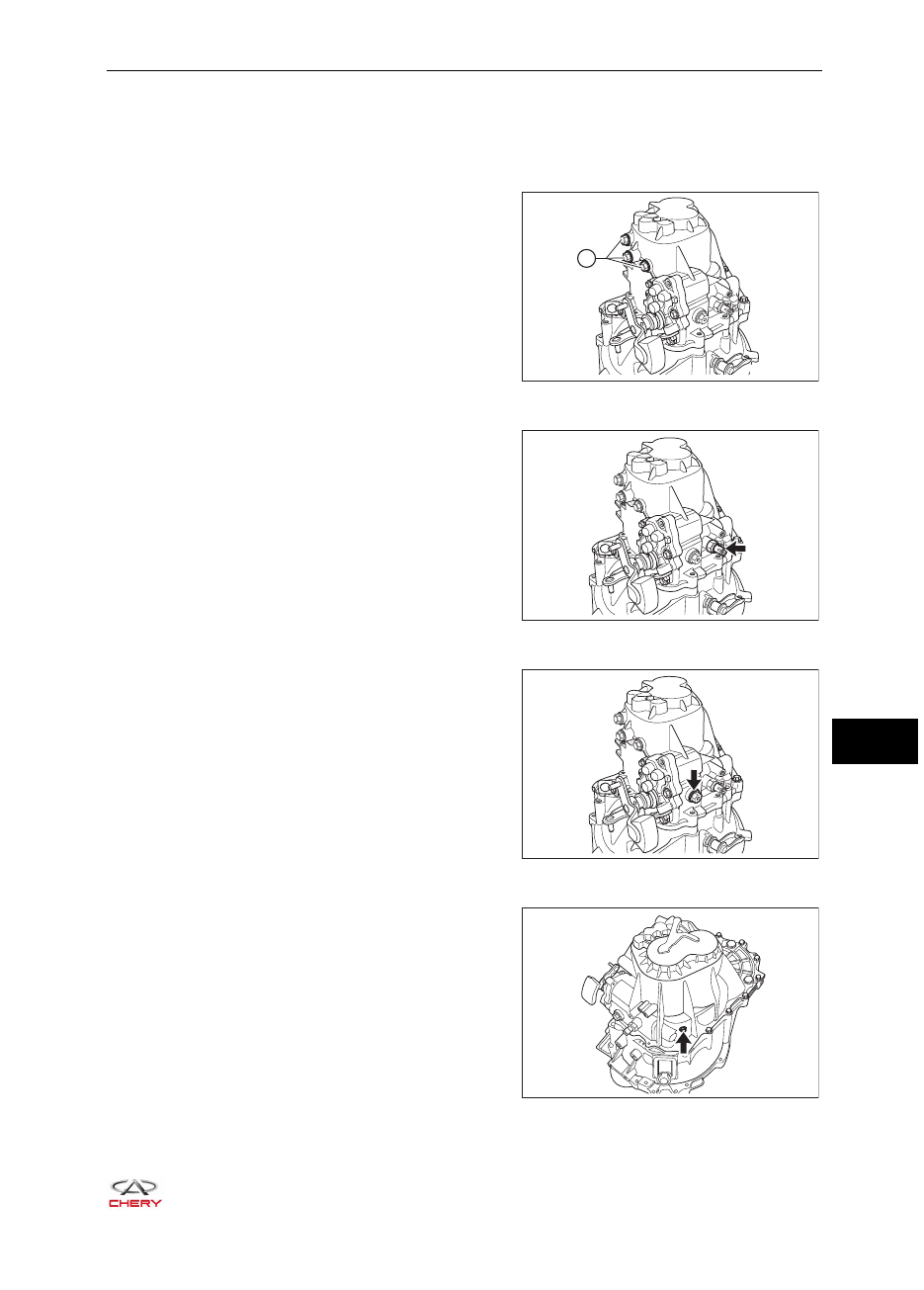

Наружные компоненты коробки передач

Снятие

1.   Включите нейтраль в коробке передач.
2.   Отверните установочные болты штоков вилок переключения передач.

a.   Отверните установочные болты (1) штоков ви-

лок переключения передач из картера коробки
передач.

3.   Отверните выключатель фонаря заднего хода.

a.   Отверните выключатель фонаря заднего хода

(указан стрелкой) из картера коробки передач.

4.   Отверните установочный болт механизма пере-

ключения передач.

a.   Отверните установочный болт (указан стрел-

кой) механизма переключения передач.

5.   Отверните установочный болт оси промежуточной

шестерни заднего хода.

a.   Отверните установочный болт (указан стрел-

кой) оси промежуточной шестерни заднего
хода из картера коробки передач.

1

RT21171070

RT21170190

RT21170180

RT21171080
