17 - КОРОБКА ПЕРЕДАЧ QR525MHE

RT21170090

RT21170100

RT21170110

Тросовый привод переключения передач

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите аккумуляторную батарею (см. с. 16-7).
4.   Снимите воздухоочиститель в сборе (см. с. 10-17).

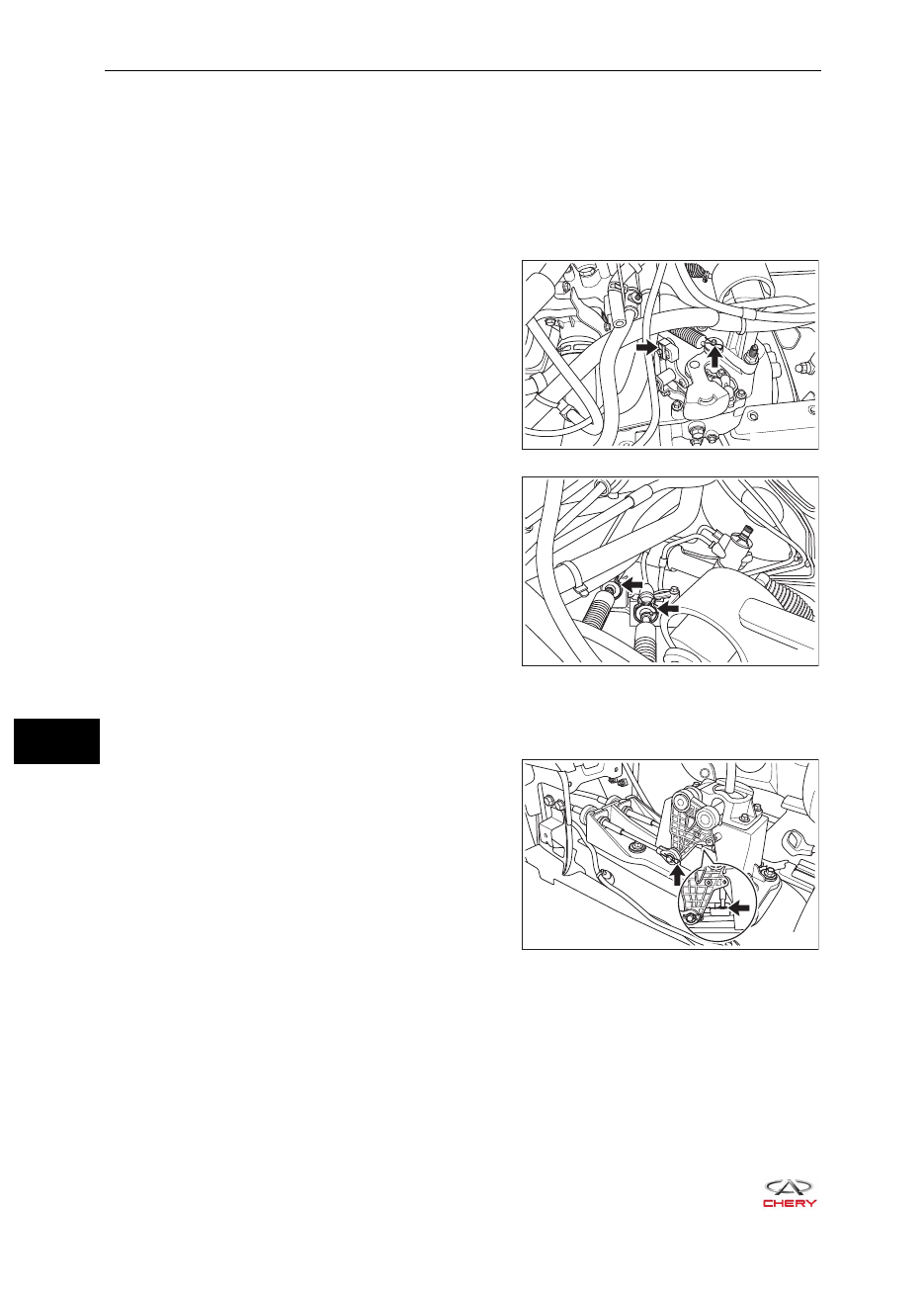

5.   Отсоедините тросы выбора и переключения передач от коробки передач.

a.   Снимите шплинты (указаны стрелками) соеди-

нения тросов выбора и переключения передач
с механизмом переключения коробки передач.

b.   Снимите фиксаторы гибких валов (указаны

стрелкой) и тросов выбора и переключения
передач.

6.    Снимите напольную консоль (см. с. 45-9).
7.   Отверните болты крепления тросов выбора и

переключения передач к кузову.

8.   Отсоедините тросы выбора и переключения пере-

дач от привода механизма переключения передач.

a.   Снимите фиксаторы гибких валов и шплинты

тросов выбора и переключения передач с при-
вода механизма переключения передач.

9.   Снимите тросы выбора и переключения передач.

17-

19

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При монтаже тросового привода будьте внимательны, чтобы не перепутать положение тросов



•

выбора и переключения передач.

17-

20

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

RT21170110

RT21170130

Привод механизма переключения передач

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.    Снимите напольную консоль (см. с. 45-9).

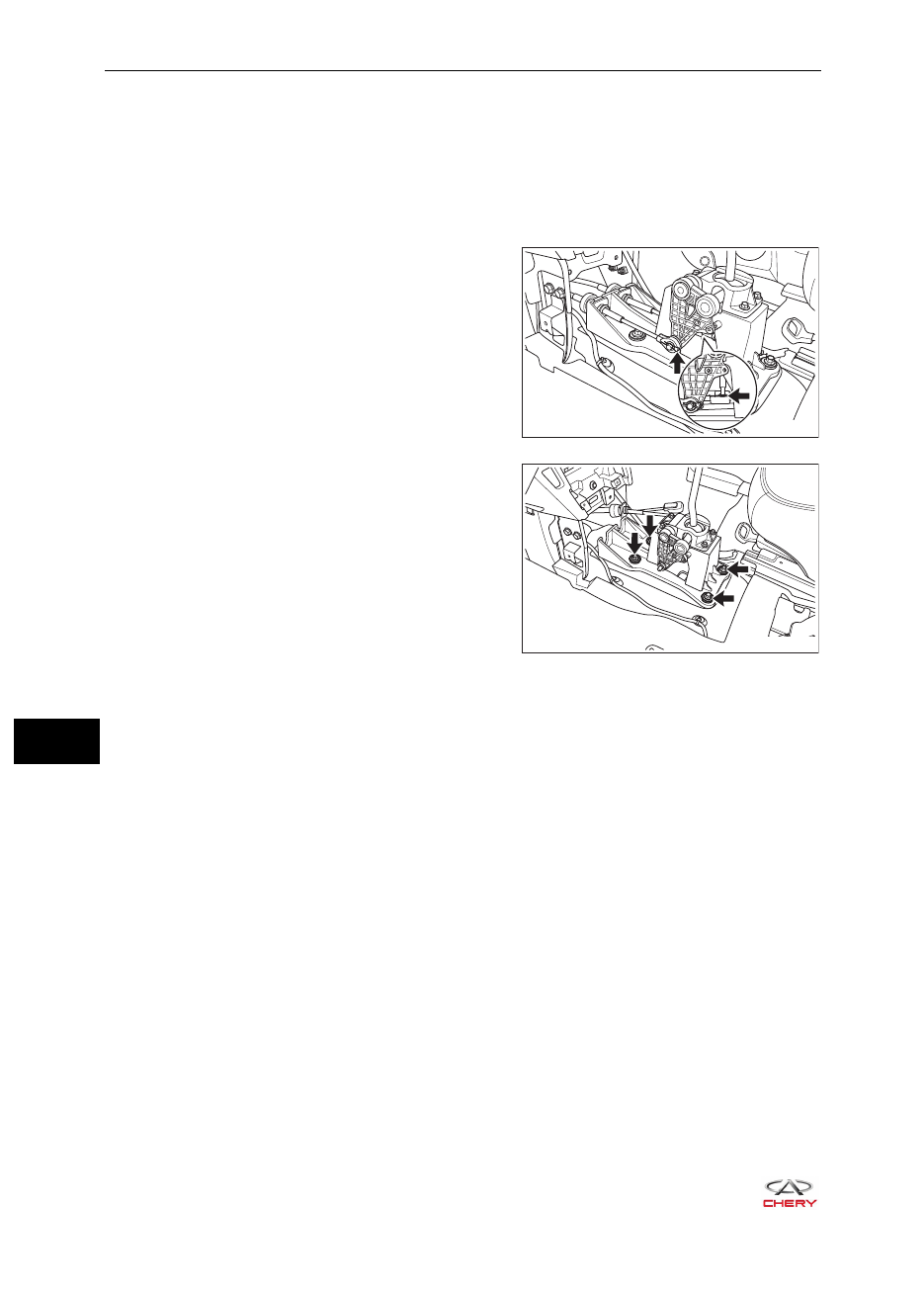

4.   Снимите привод механизма переключения передач.

a.   Снимите фиксаторы гибких валов и шплинты

тросов выбора и переключения передач с при-
вода механизма переключения передач.

b.   Отверните болты крепления (указаны стрелка-

ми) и снимите привод механизма переключе-
ния передач.
(Момент затяжки: 23 ± 2 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

17-

21

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

Коробка передач

Снятие

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите аккумуляторную батарею (см. с. 16-7).
4.   Снимите кронштейн площадки аккумуляторной батареи (см. с. 16-9).
5.   Снимите воздухоочиститель в сборе (см. с. 10-17).
6.   Слейте масло из коробки передач.
7.   Снимите передние колеса (см. с. 24-9).
8.   Снимите приводной вал (см. с. 20-5).
9.   Для вывешивания двигателя воспользуйтесь устройством для выравнивания двигателя.
10.  Снимите фиксаторы гибких валов и шплинты тросов выбора и переключения передач с меха-

низма переключения передач.

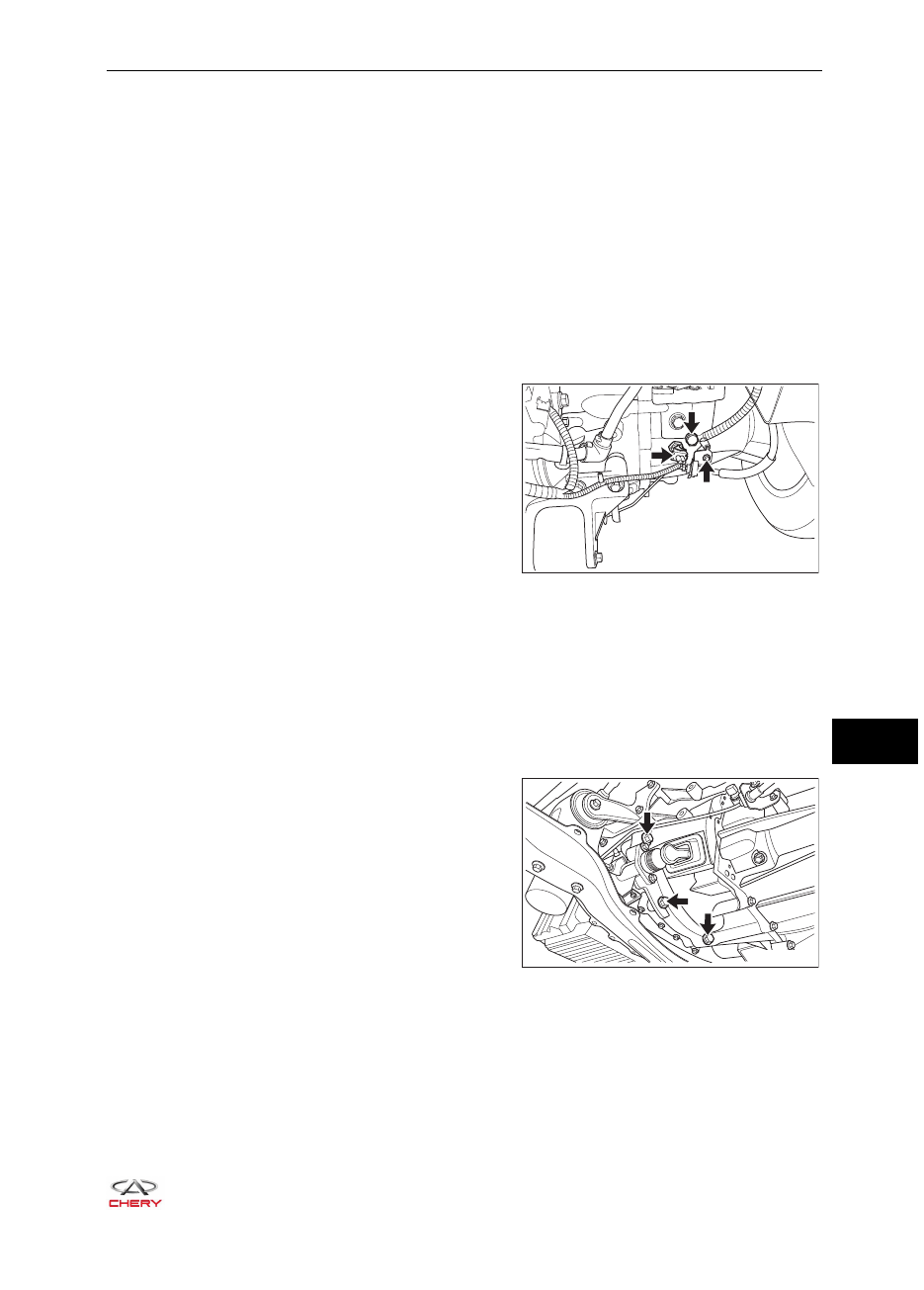

11.  Отсоедините разъем выключателя фонаря заднего

хода, провод соединения на «массу» и кронштейн II
магистрали гидропривода выключения сцепления.

12.  Снимите датчик положения коленчатого вала.

a.   Отверните болт крепления датчика положения коленчатого вала и снимите этот датчик.

13.  Снимите левую опору (см. с. 07-67).
14.  Снимите правую опору (см. с. 07-66).
15.  Снимите заднюю опору (см. с. 07-64).
16.  Снимите рабочий гидроцилиндр выключения сцепления с коробки передач (см. с. 19-12).
17.  Снимите стартер (см. с. 15-64).
18.  Снимите коробку передач.

a.  Установите опору под коробку передач.
b.   Отверните нижние болты крепления коробки

передач и снимите защитную крышку.
(Момент затяжки: 50 ± 5 Н·м)

RT21170140

RT21170150
