17 - КОРОБКА ПЕРЕДАЧ QR525MHE

ОБЩИЕ СВЕДЕНИЯ

Описание

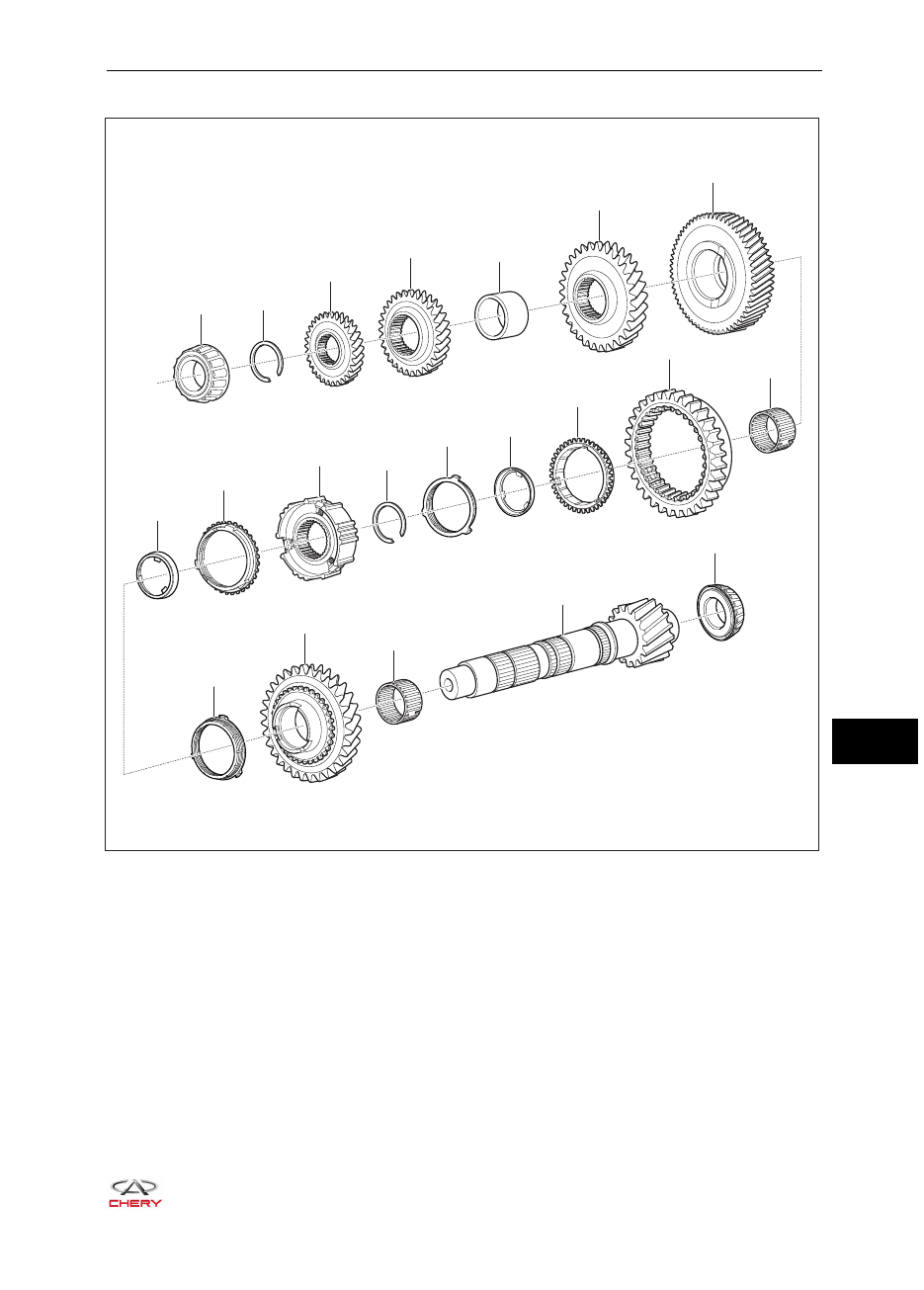

Первичный вал

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

RT21170010

17-

4

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

1 -  Стопорное кольцо заднего подшипника первично-

го вала

2 -  Задний подшипник первичного вала

3 -  Ступица синхронизатора 5-й передачи

4 -  Соединительное кольцо синхронизатора 5-й пере-

дачи

5 -  Муфта синхронизатора 5-й передачи

6 -  Блокирующее кольцо синхронизатора 5-й переда-

чи

7 -  Ведущая шестерня 5-й передачи

8 -  Втулка ведущей шестерни 5-й передачи

9 -  Игольчатый подшипник шестерни 5-й передачи

10 -  Ведущая шестерня 4-й передачи

11 -  Игольчатый подшипник шестерни 4-й передачи

12 -  Прокладка шестерни 4-й передачи

13 - Блокирующее кольцо синхронизатора 4-й пере-

дачи

14 -  Стопорное кольцо

15 -  Ступица синхронизатора 3-й и 4-й передач

16 -  Сухарь и пружина синхронизатора 3-й и 4-й пе-

редач

17 -  Муфта синхронизатора 3-й и 4-й передач

18 -  Блокирующее кольцо синхронизатора 3-й пере-

дачи

19 -  Ведущая шестерня 3-й передачи

20 -  Игольчатый подшипник шестерни 3-й передачи

21 -  Первичный вал

22 -  Передний подшипник первичного вала

17-

5

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

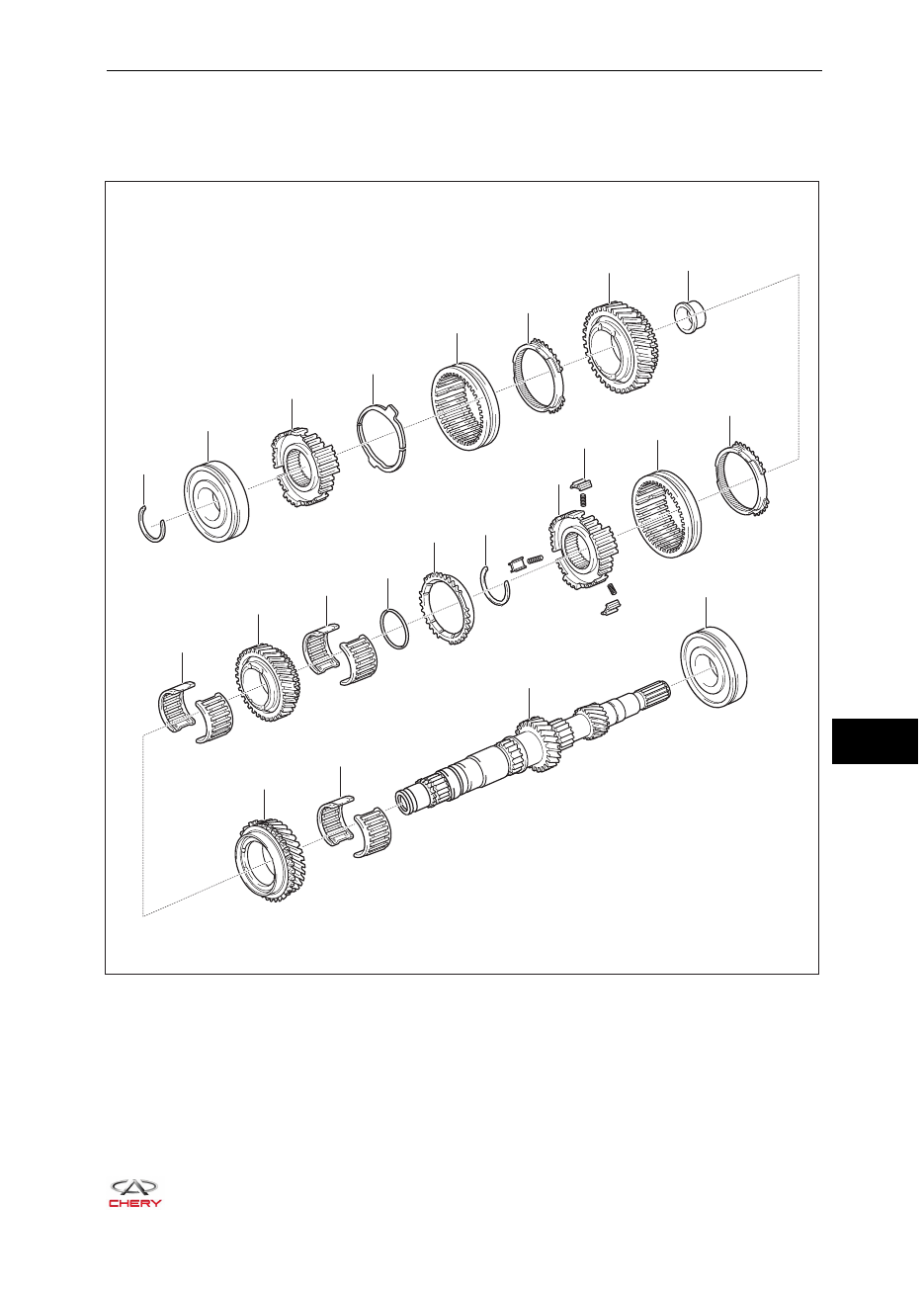

Вторичный вал

1

9

8

2

3

4

5

6

7

12

13

14

16

15

17

11

10

10

10

13

13
