Chery Tiggo 5 (T21). Руководство по ремонту - часть 187

16-

2

16 - СИСТЕМА ЗАРЯДКИ ДВИГАТЕЛЯ SQR484F

16-

3

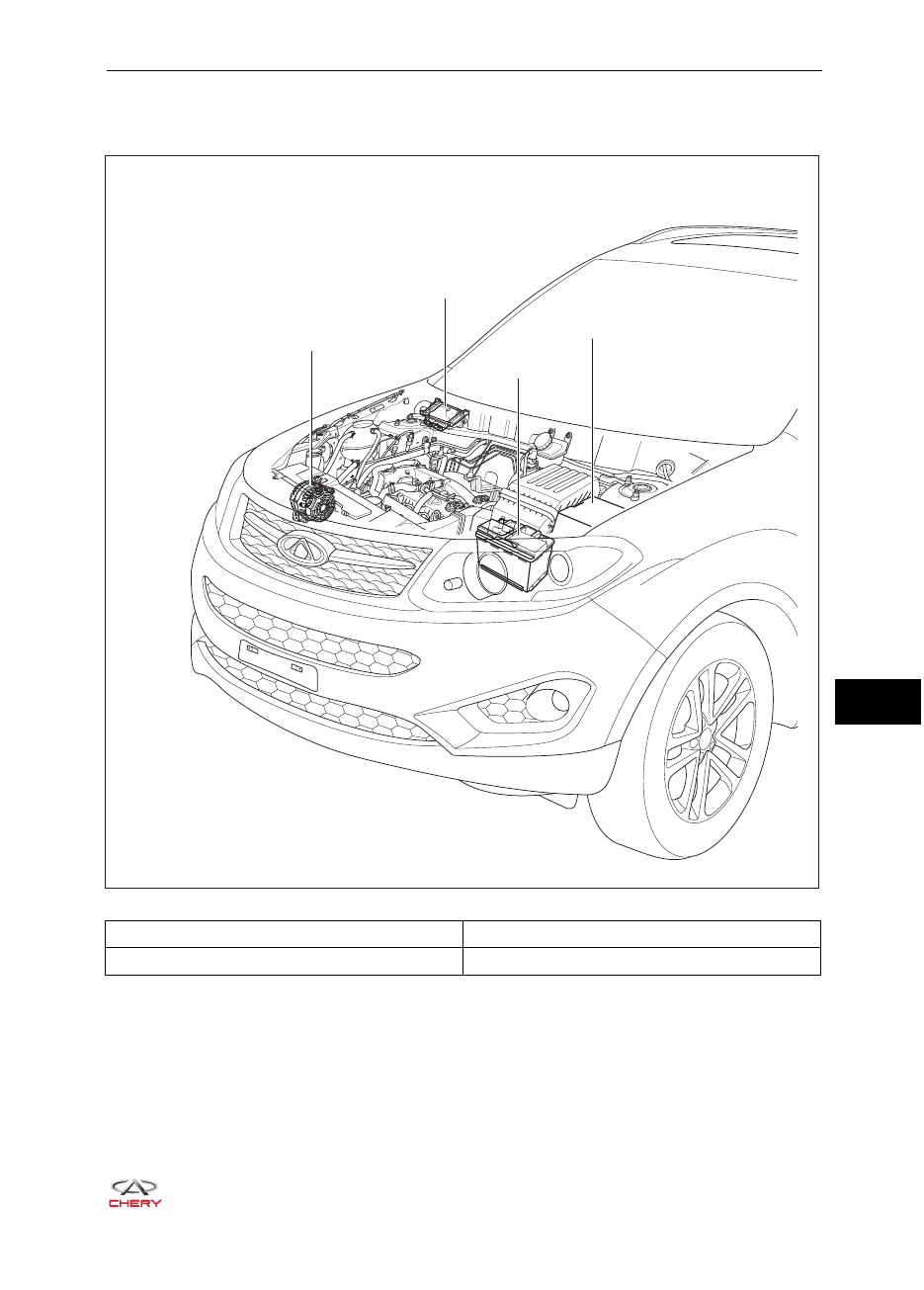

ОБЩИЕ СВЕДЕНИЯ

Описание

RT21160010

MAX

MIN

1

2

3

4

1 - Генератор

2 - Блок управления двигателем (ECM)

3 - Аккумуляторная батарея

4 - Блок предохранителей и реле

Генератор является основным компонентом системы зарядки. Генератор преобразует механическую
энергию в электрическую и вырабатывает постоянного напряжение благодаря выпрямителю. Он яв-
ляется основным источником питания электрооборудования автомобиля. Генератор представляет
собой единый неразборный узел. В случае отказа генератора его следует заменять в сборе.

16 - СИСТЕМА ЗАРЯДКИ ДВИГАТЕЛЯ SQR484F

16-

4

Принцип работы генератора

Генератор со встроенным кремниевым выпрямителем состоит из ротора, статора и выпрямителя.

При протекании постоянного тока по обмотке ротора на полюсах ротора образуется электромагнит-
ное поле, которое индуцирует в обмотках статора переменную электродвижущую силу. Ротор уста-
новлен внутри кольцевого статора, который соединен с передней и задней крышками генератора.
При вращении ротора приводным ремнем линии магнитного поля полюсов ротора пересекают об-
мотки статора, вызывая изменение магнитного потока в обмотках статора. При этом в обмотках ста-
тора индуцируется переменная электродвижущая сила, вызывающая переменный электрический
ток. Трехфазный переменный ток, вырабатываемый в обмотках статора, преобразуется полупро-
водниковым выпрямителем в постоянный ток, который поступает в систему электрооборудования
автомобиля и к аккумуляторной батарее.

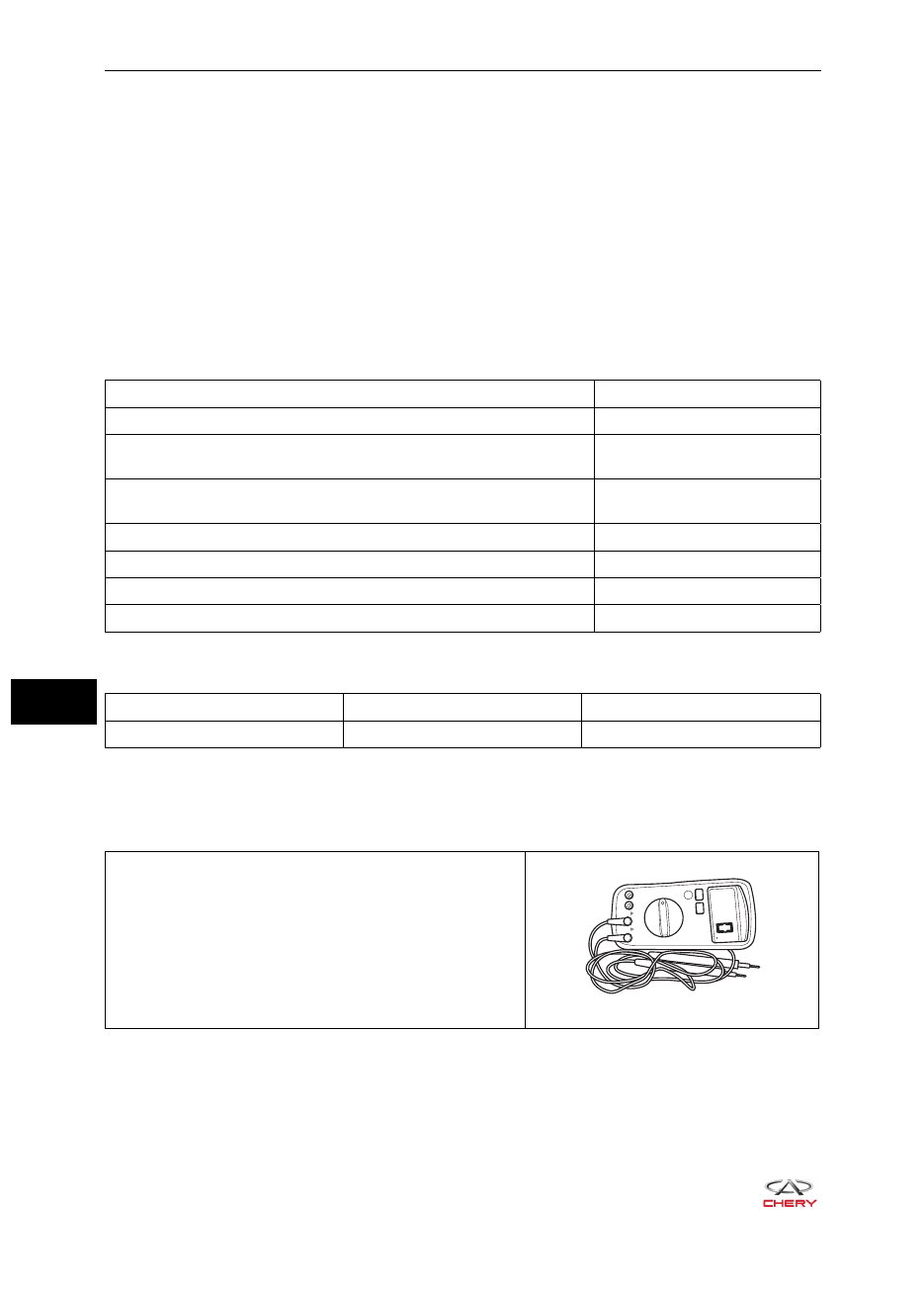

Технические характеристики

Значения моментов затяжки

Описание

Крутящий момент (Н·м)

Гайка крепления прижимной пластины аккумуляторной батареи

7 ± 1

Болт крепления прижимной пластины аккумуляторной батареи к верхней
поперечине рамки радиатора

7 ± 1

Соединительный болт площадки аккумуляторной батареи и кронштейна
воздухоочистителя

7 ± 1,5

Болт крепления площадки аккумуляторной батареи

20 ± 2

Болт крепления кронштейна площадки аккумуляторной батареи

20 ± 2

Гайка крепления выходного провода генератора

18 - 22

Болт крепления генератора

20 + 5

Характеристика аккумуляторной батареи

Тип двигателя

Тип аккумуляторной батареи

Характеристики

SQR484F

6-QW-70QR

12 В, 70 Ач, CCA (SAE) 560 A

Инструмент

Инструмент общего назначения

Цифровой мультиметр

RCH0000002

16 - СИСТЕМА ЗАРЯДКИ ДВИГАТЕЛЯ SQR484F

16-

5

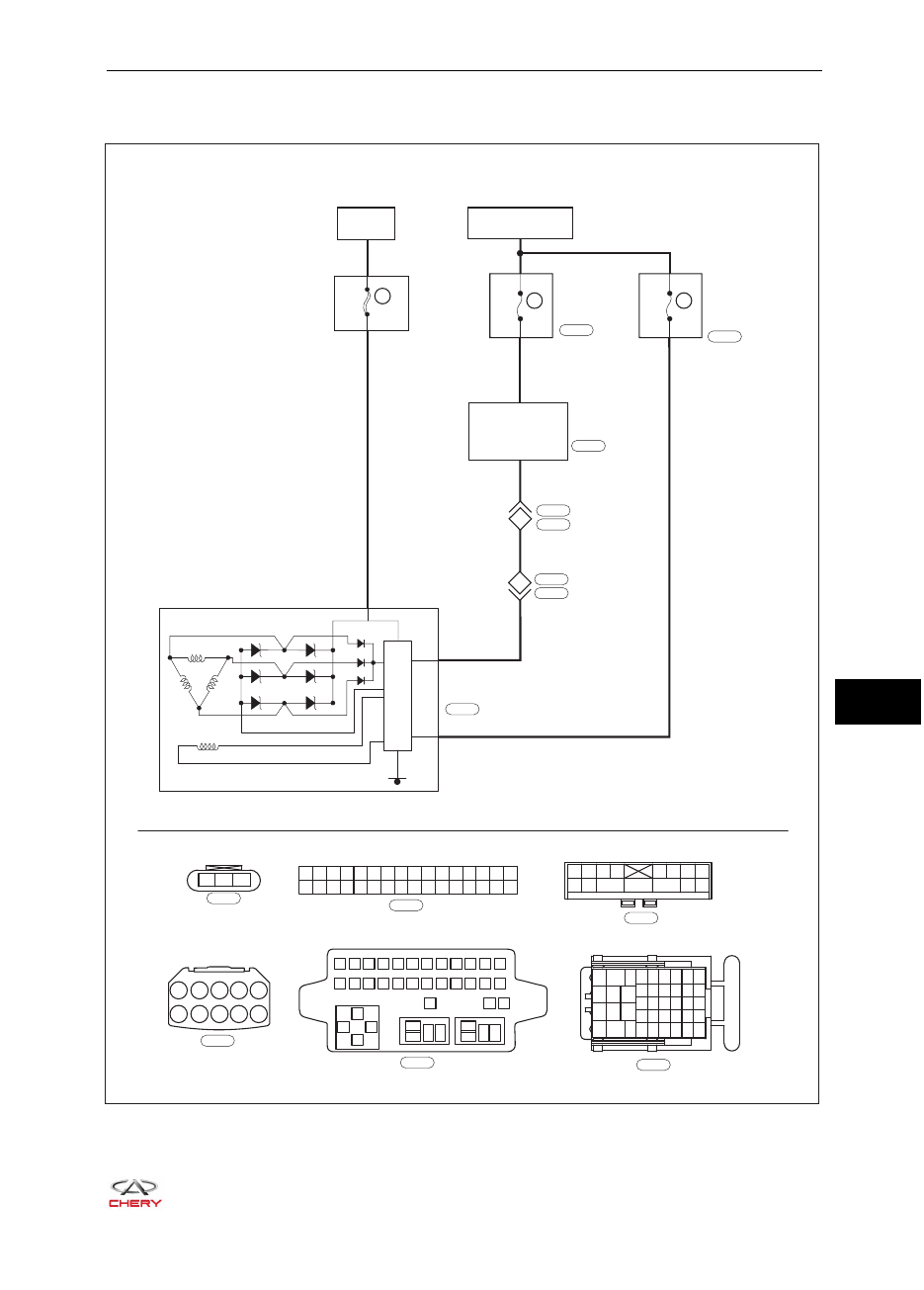

Электрическая схема

Система зарядки

ET21160010

R

P

16

13

7

C

6

B

1

2

MF07

150A

10A

RF06

VV

V

BY

6

22

E-003

I-015

10A

EF29

I-007

1 2 3 4 5 6 7 8 9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

B

I-007

L

I-015

1

2

3

C1 C2 C3 C4 C5

C6 C7 C8 C9 C10

B

E-003

L

E-023

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

31

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

E-007

E-038

1 2 3 4

5 6 7 8

9 10

11

12

13 14 15

W

E-027

E-027

I-034

E-023

АККУМУЛЯ-

ТОРНАЯ

БАТАРЕЯ

ПОЛОЖЕНИЕ ON

ИЛИ START ЗАМКА

ЗАЖИГАНИЯ

БЛОК
СИЛОВЫХ
ПРЕДОХРА-
НИТЕЛЕЙ

ПАНЕЛЬ
ПРИБОРОВ

ГЕНЕРАТОР

БЛОК
ПРЕДОХРА-
НИТЕЛЕЙ
И РЕЛЕ
В САЛОНЕ

БЛОК
ПРЕДОХРА-
НИТЕЛЕЙ
И РЕЛЕ
В МОТОРНОМ
ОТСЕКЕ
