ОБЩИЕ СВЕДЕНИЯ

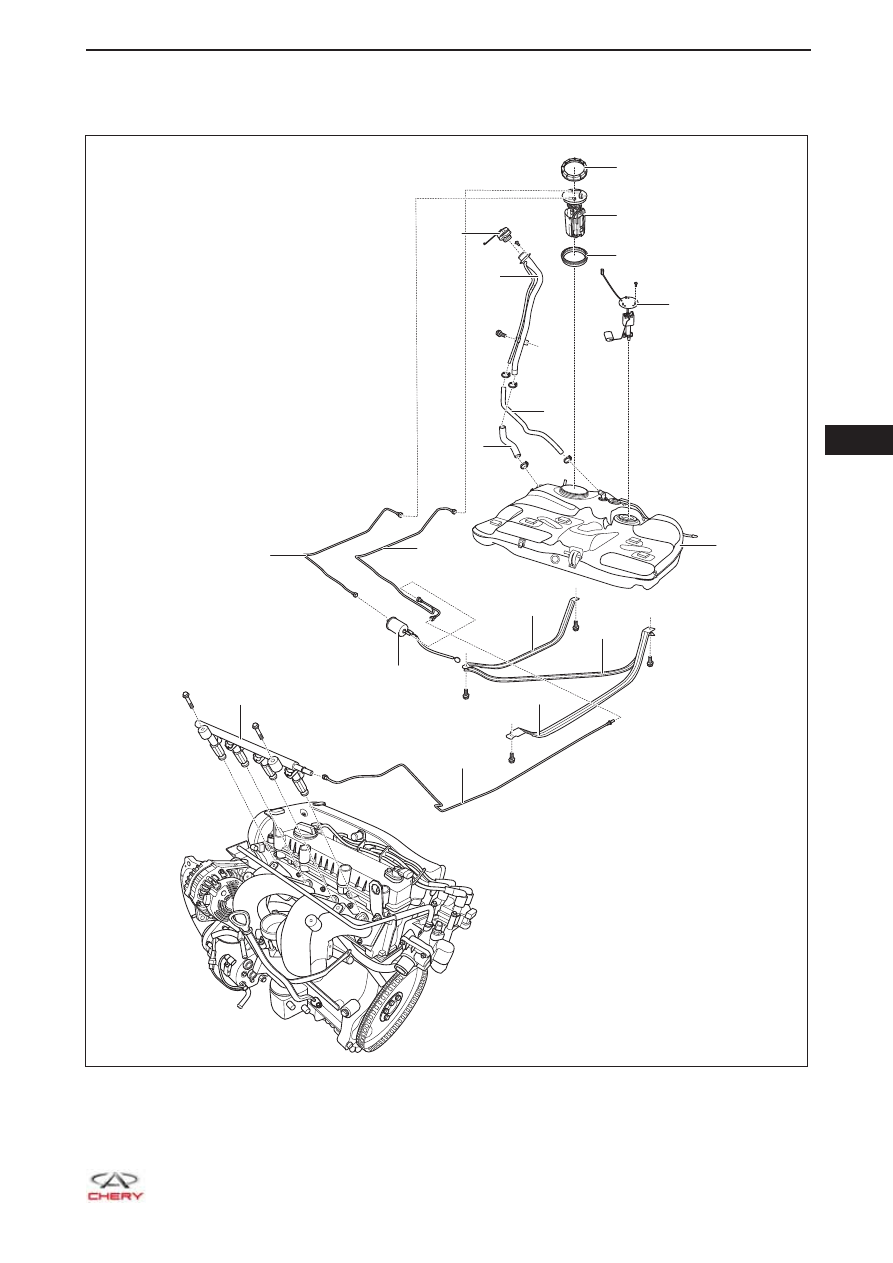

Описание

RT21080010

×3

×5

7

4

9

1

2

3

5

6

8

17

16

13

15

14

11

12

10

       08

08-4

1 -   Герметизирующая крышка топливного на-

соса

2 -   Модуль электрического топливного насо-

са

3 -   Кольцевое уплотнение топливного бака

4 -   Датчик уровня топлива

5 -   Пробка заливной горловины топливного

бака

6 -   Заливная трубка топливного бака

7 -   Шланг отвода воздуха из топливного бака

8 -   Шланг заливной горловины топливного

бака

9 -   Топливный бак

10 -  Подводящая трубка I

11 -  Подводящая  и отводящая трубка в сборе

12 -  Топливный фильтр в сборе

13 -  Лента I крепления топливного бака

14 -  Лента II крепления топливного бака

15 -  Лента III крепления топливного бака

16 -  Подводящая трубка II

17 -  Топливная рампа в сборе

Топливная система двигателя обеспечивает создание топливовоздушной смеси определенного ко-
личества и определенного состава, а также ее подачу в цилиндры в соответствии с требованиями,
соответствующими разным режимам работы. Топливная система состоит из топливного бака, элек-
трического топливного насоса, топливного фильтра, подводящей магистрали, топливной рампы и
форсунок, которые предназначены для хранения, фильтрации, подачи и впрыска топлива.

Топливная система предназначена для подачи бензина к форсункам под достаточным давлением
с помощью электрического топливного насоса, а топливные форсунки для впрыска определенного
объема бензина на поверхность впускного клапана во впускном коллекторе в соответствии с сигна-
лами управления от блока ECM.

Технические характеристики

Значения моментов затяжки

Описание

Момент затяжки (Н·м)

Гайка крепления провода соединения на «массу» то-

пливного фильтра

7 ± 1

Винт крепления кронштейна топливного фильтра

3,5 ± 0,5

Герметичная крышка топливного бака

75 ± 5

Болт крепления заливной трубки топливного бака к

кузову

22 ± 2

Гайка крепления заливной трубки топливного бака

7 ± 1

Болт крепления ленты крепления топливного бака

25 ± 3

Винт крепления датчика уровня топлива

5 ± 1

Болт крепления топливной рампы

8 + 3

Червячный хомут

3,5 ± 0,5

Параметры давления топлива

SQR484F

Давление (кПа)

Давление в топливной рампе при включенном зажи-

гании

400

Давление в топливной рампе: двигатель в режиме

холостого хода

400

Давление в топливной рампе при замке зажигания в

положении LOCK

400

  08

08-5

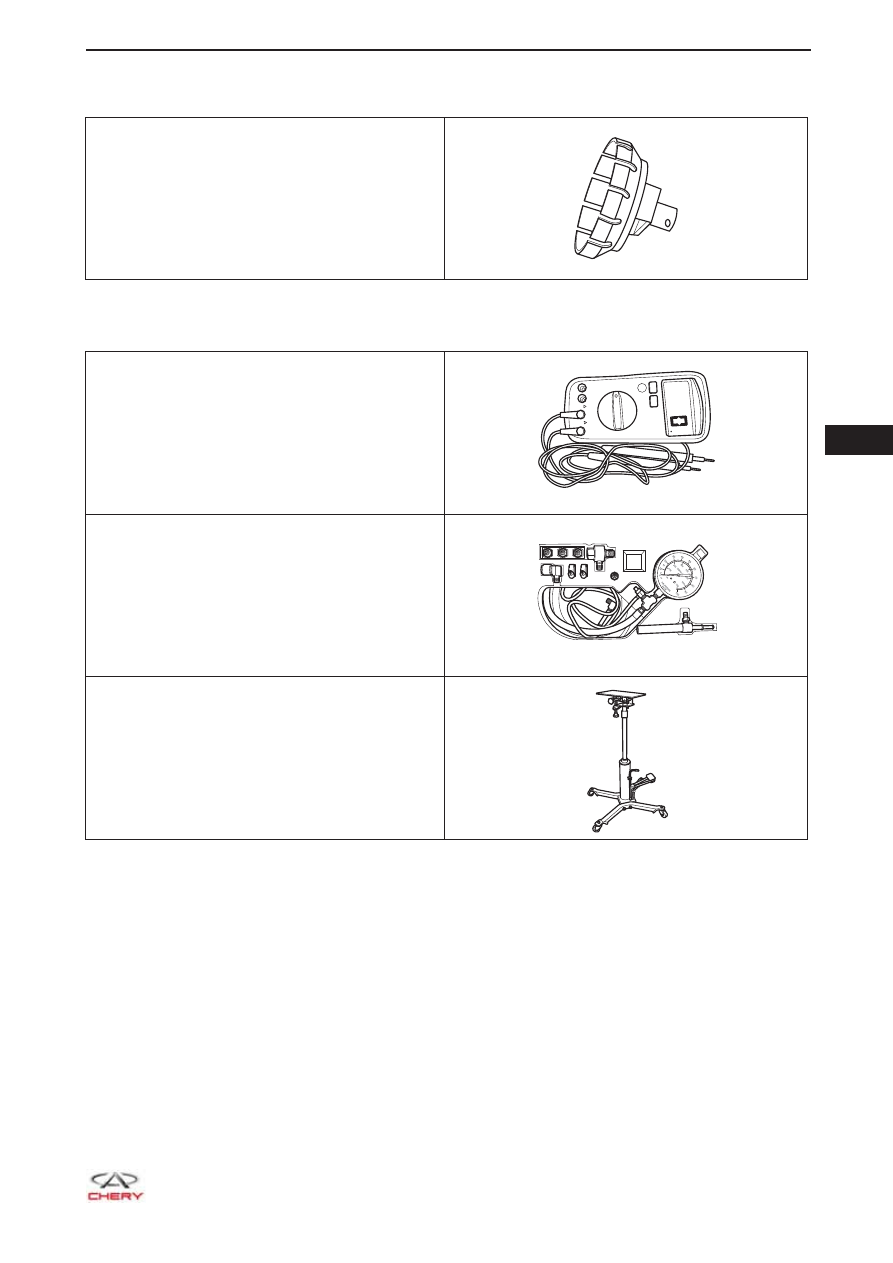

Инструменты

Специальный инструмент

Съемник герметичной крышки топливного бака

RCH0000004

Инструмент общего назначения

Цифровой мультиметр

RCH0000002

Тестер давления в топливной системе

RCH0000048

Опора для коробки передач

RCH0000005
