Chery Tiggo 5 (T21). Руководство по ремонту - часть 121

       07

07-72

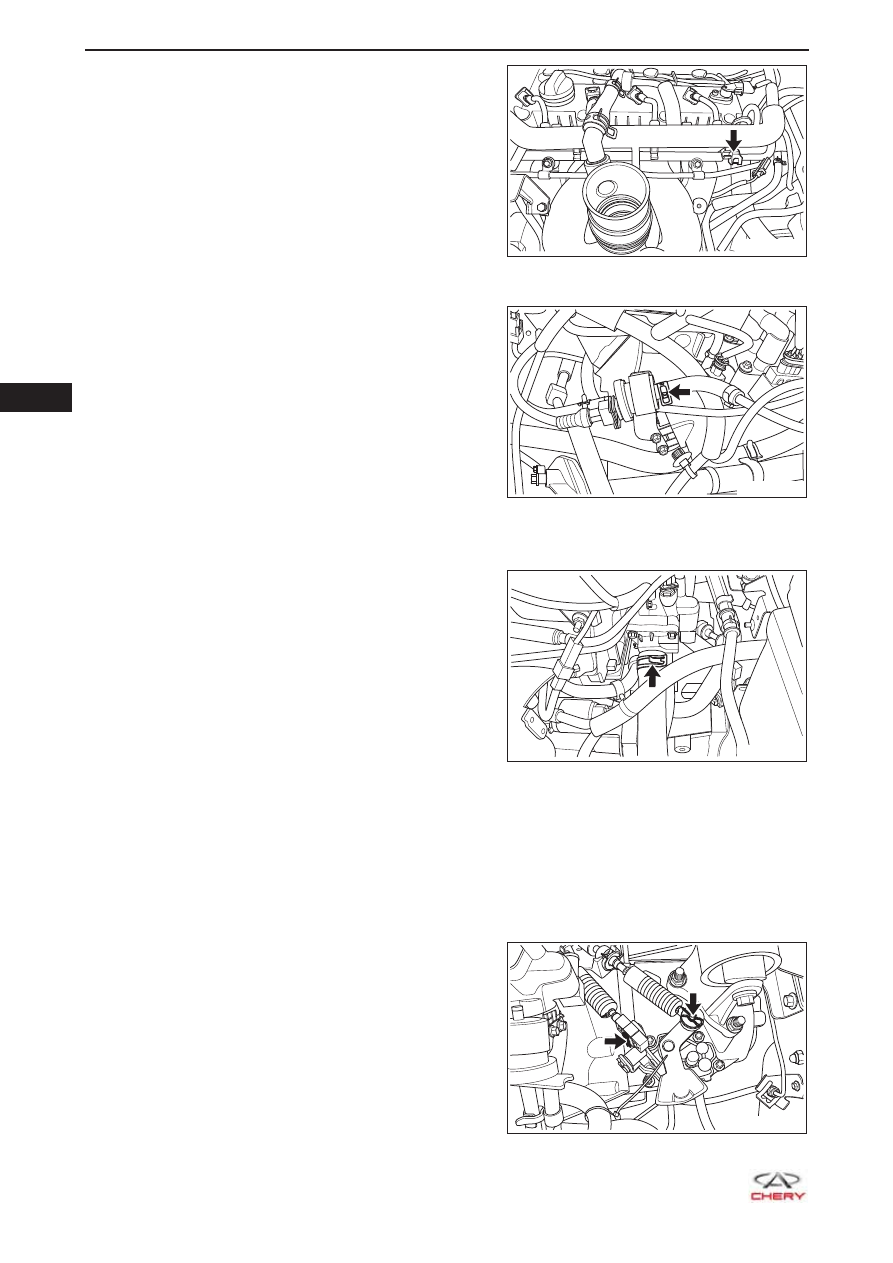

27. Отсоедините штуцер (указан стрелкой) между под-

водящей магистралью и топливной рампой.

28. Отведите шланг III для отвода паров топлива.

a.  Отсоедините пружинный хомут (указан

стрелкой) и отсоедините шланг III для отвода
паров топлива от адсорбера.

b.  Отведите шланг III для отвода паров топлива в

одну сторону.

29. Отведите в сторону отводящий шланг двигателя.

a.  Ослабьте эластичный хомут отводящего шланга

двигателя (указан стрелкой) и отсоедините
подводящий шланг двигателя от корпуса
термостата.

b.  Отведите отводящий шланг двигателя в одну

сторону.

 К

СВЕДЕНИЮ:



Для автомобиля с механической коробкой передач: прежде чем отвести в сторону отводящий
шланг двигателя нужно отвести в сторону зажим жгута проводов выключателя фонаря задне-
го хода.

30. Отодвиньте в сторону трос выбора и переключения

передач (автомобиль с механической коробкой пе-
редач).
a.  Снимите шплинты (указаны стрелками)

соединения тросов выбора и переключения
передач с механизмом переключения коробки
передач.

RT21070730

RT21070740

RT21120090

RT21070750

  07

07-73

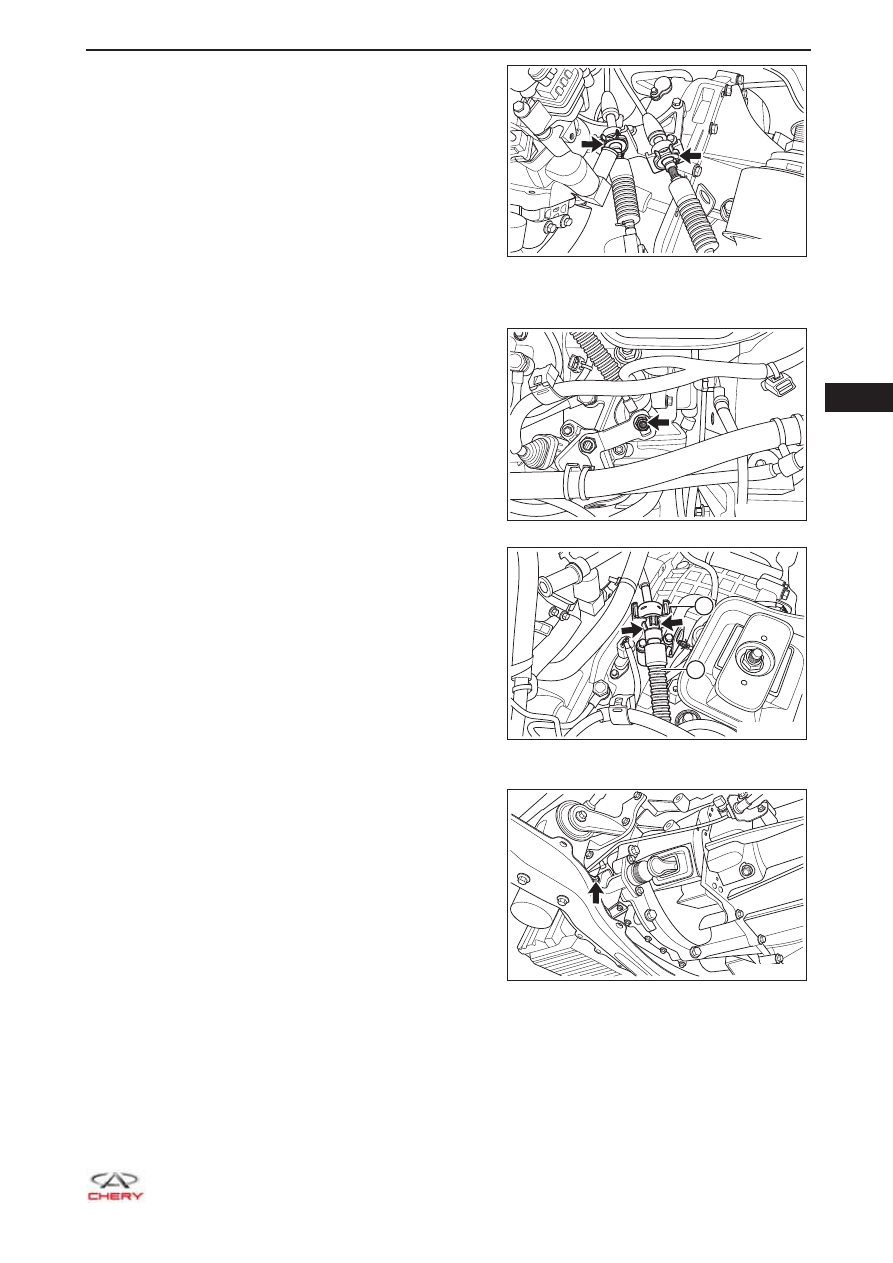

b.  Снимите фиксаторы гибких валов (указаны

стрелкой) с тросов выбора и переключения
передач.

c.   Отведите трос выбора и переключения передач

в сторону от кронштейна гибких валов.

31. Отодвиньте в сторону трос переключения передач

(автомобиль с вариатором).

a.  Отверните гайку крепления (указана стрелкой)

троса переключения передач к рычагу
механизма переключения и отсоедините трос
переключения передач от рычага механизма
переключения.



(Момент затяжки: 18 ± 2 Н·м)

b.  Сожмите 2 установочные лапки на тросе

переключения передач (1) в направлении
стрелок, как показано на рисунке, и отсоедините
трос переключения передач от кронштейна
троса переключения передач (2).

32. Отсоедините магистраль привода выключения сцепле-

ния (автомобиль с механической коробкой передач).

a.  Отверните соединительную гайку (указана

стрелкой) и разъедините трубку II цилиндра
гидропривода выключения сцепления и рабочий
цилиндр сцепления.



(Момент затяжки: 16 ± 2 Н·м)

RT21070760

RT21070761

1

2

RT21070762

RT21070770

       07

07-74

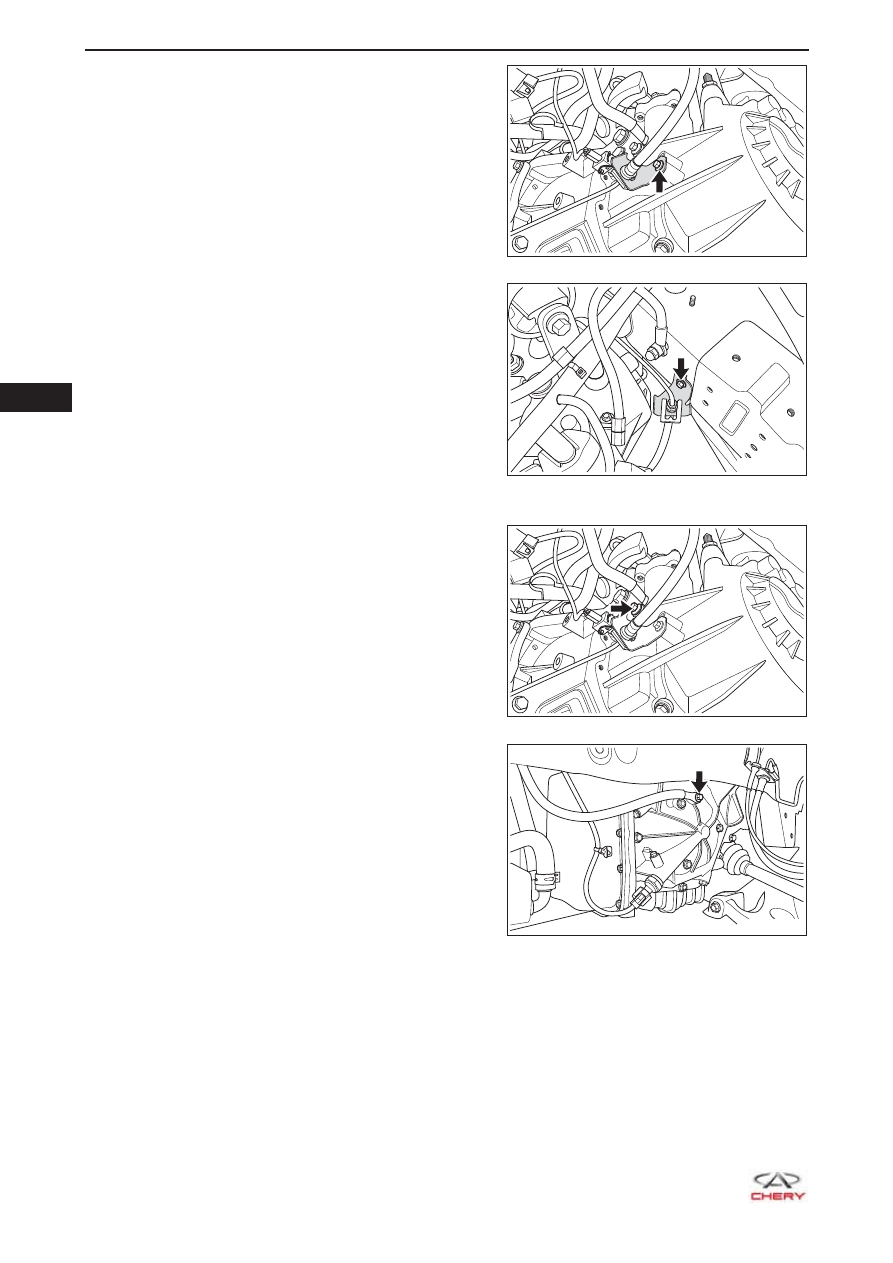

b.  Отверните болт крепления (указан стрелкой) и

отведите кронштейн II от коробки передач.



(Момент затяжки: 15 ± 2 Н·м)

c.   Отверните болт крепления (указан стрелкой) и

отведите кронштейн I от коробки передач.



(Момент затяжки: 15 ± 2 Н·м)

33. Отведите в сторону провод соединения на «массу»

коробки передач.
a.  Отверните болт крепления провода соединения

на «массу» коробки передач (указан стрелкой)
и отведите в сторону провод соединения
на «массу» коробки передач (автомобиль с
механической коробкой передач).



(Момент затяжки: 15 ± 2 Н·м)

b.  Отверните болт крепления провода соединения

на «массу» коробки передач (указан стрелкой)
и отведите в сторону провод соединения
на «массу» коробки передач (автомобиль с
вариатором).



(Момент затяжки: 15 ± 2 Н·м)

RT21070780

RT21070781

RT21070790

RT21070791

  07

07-75

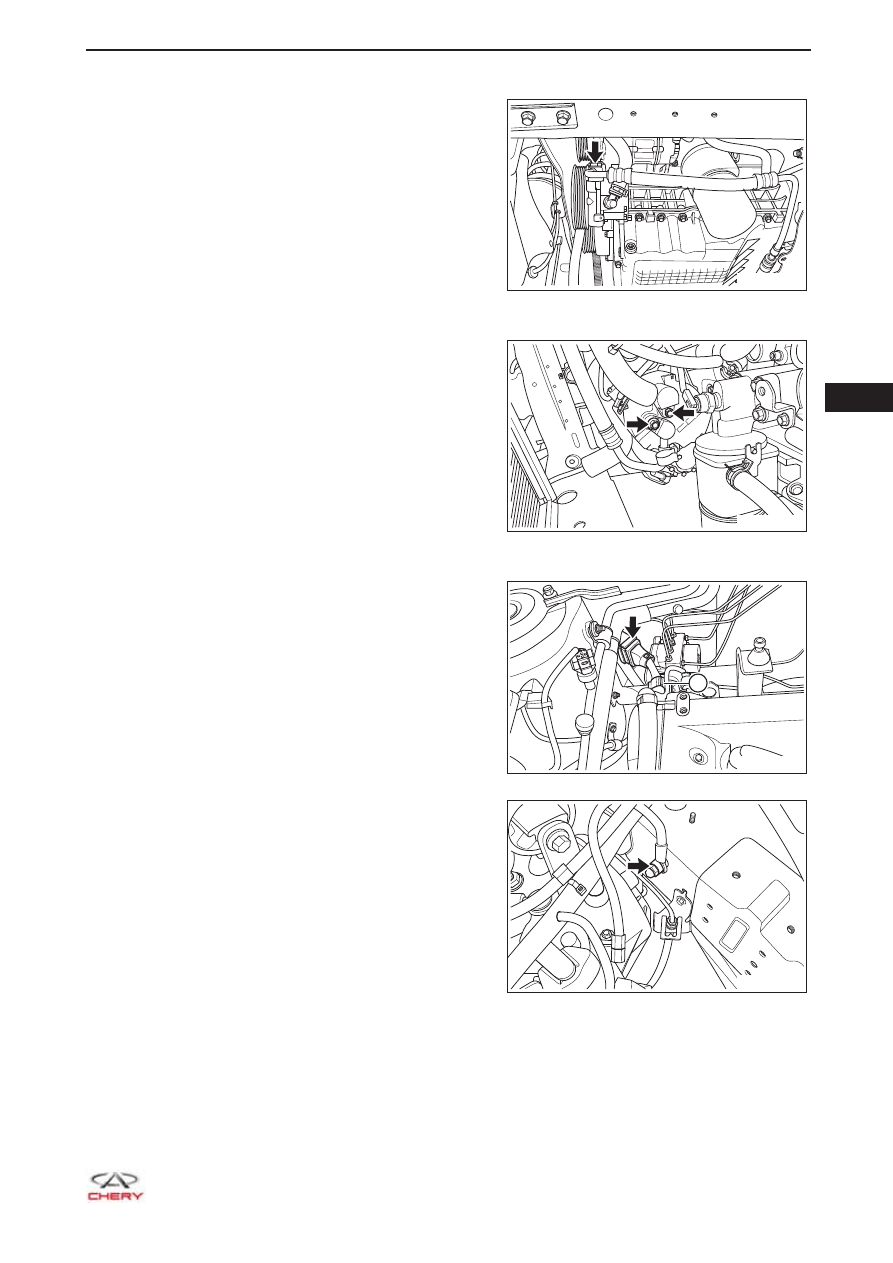

34. Отсоедините магистраль насоса усилителя рулевого управления (автомобиль с гидравлическим

усилителем рулевого управления).
a.  Отверните полый болт (указан стрелкой) от

магистрали высокого давления и отведите
магистраль насоса усилителя рулевого
управления от этого насоса.



(Момент затяжки: 45 ± 5 Н·м)

35. Отсоедините трубку для хладагента.

a.  Отверните 2 болта крепления (указаны

стрелкой) контура высокого/низкого давления
хладагента к компрессору и отсоедините контур
высокого/низкого давления хладагента от
компрессора.



(Момент затяжки: 25 ± 2,5 Н·м)

36. Отсоедините жгут проводов двигателя.

a.  Отсоедините разъем жгута проводов двигателя

(указан стрелкой) и отведите жгут проводов
двигателя в сторону от зажима жгута проводов
(1).

b.  Отверните болт крепления (2) провода

соединения на «массу» аккумуляторной батареи
и отведите этот провод в сторону.

RT21070792

RT21310860

1

RT21070800

RT21070810
