       06

06-238

10

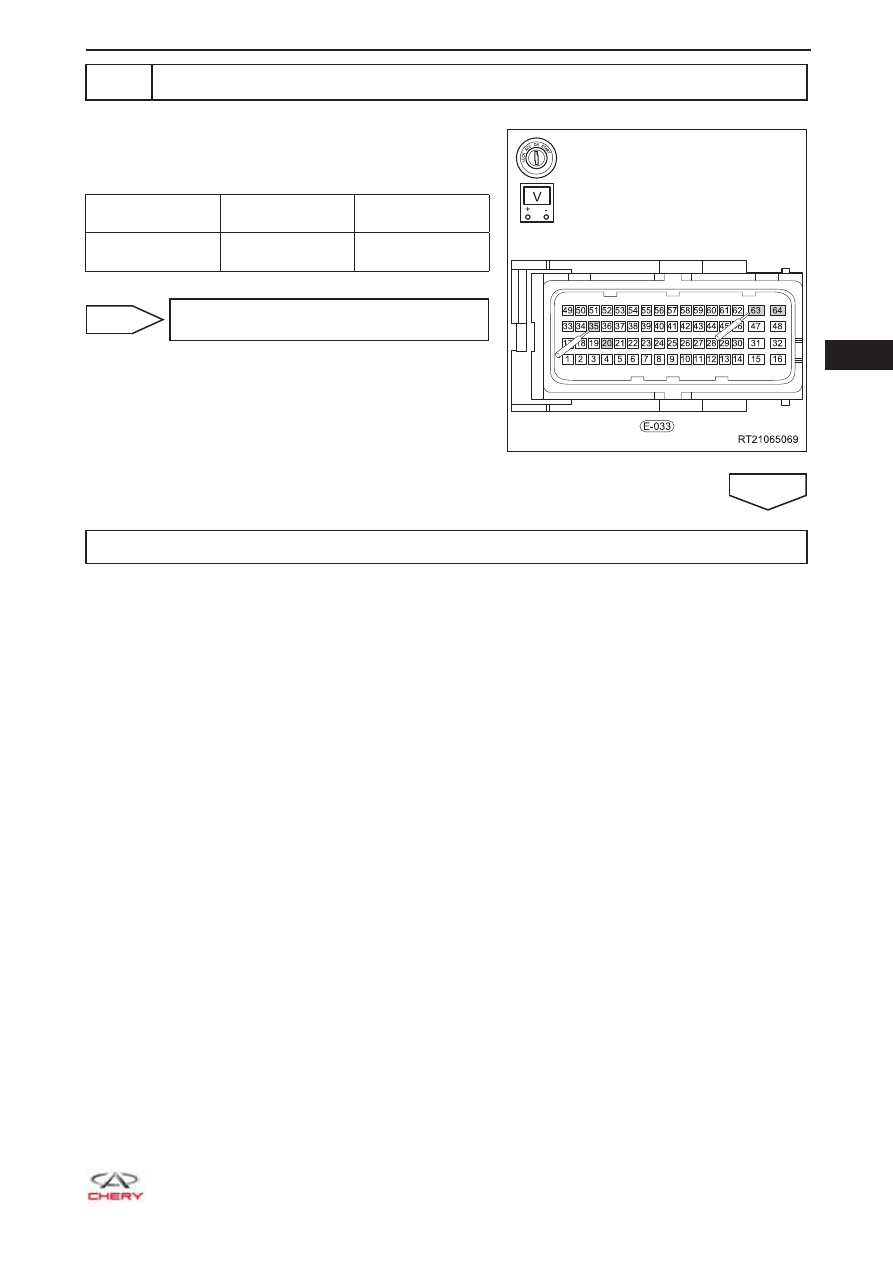

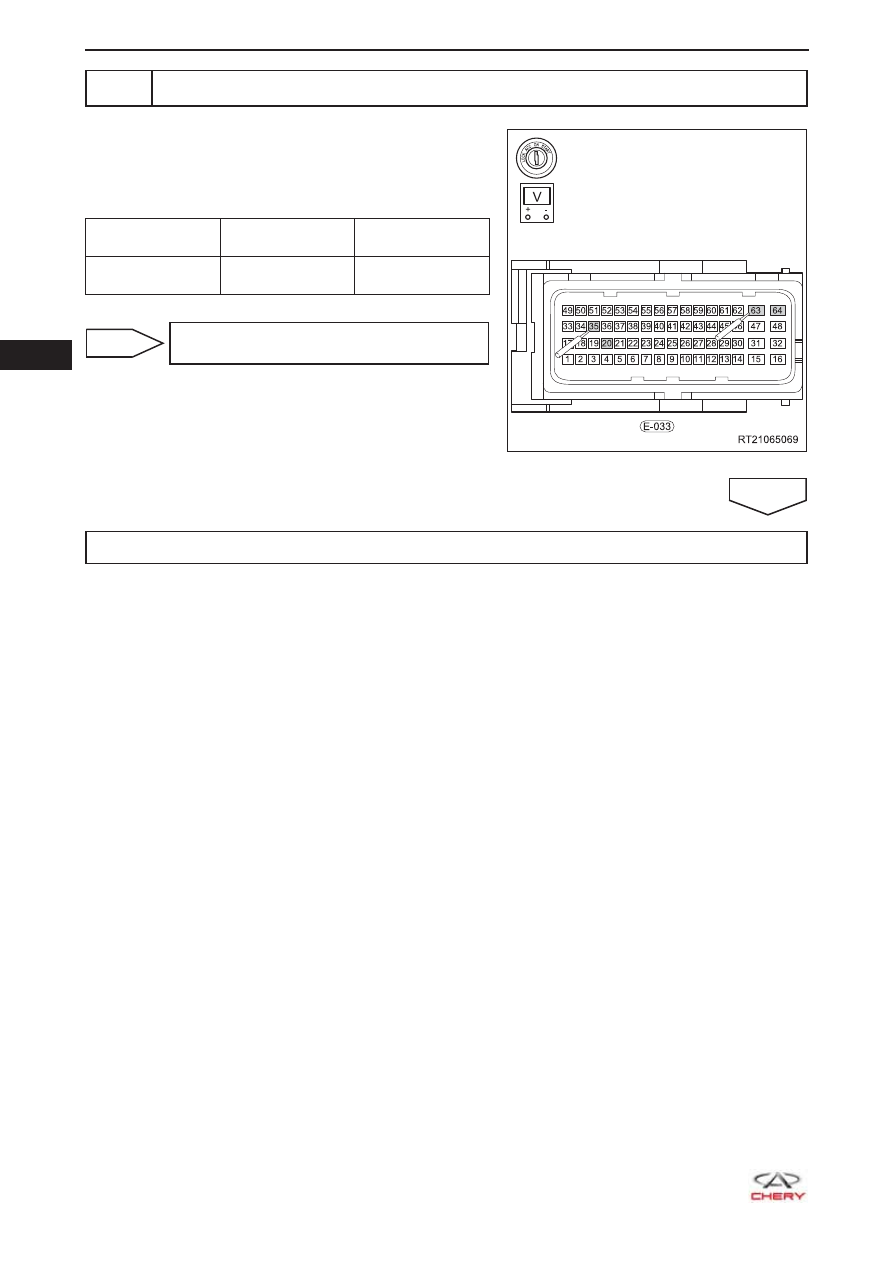

Проверка цепи питания и соединения на «массу» блока ECM

a.  Отсоедините разъем E-033 блока ECM.

b.  Поверните замок зажигания в положение ON и про-

верьте контакты разъема блока ECM.

Подключение

мультиметра

Условия

Условия про-

верки

E-033 (35, 20) -

E-033 (63 или 64)

Замок зажигания

в положении ON

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

Переходите к разделу «Советы по проведению диагностики»

  06

06-239

Низкая мощность или недостаточные параметры при ускорении

Процедура диагностики

1

Проверьте наличие таких неисправностей, как проскальзывание сцепления, низ-
кое давление воздуха в шинах, подтормаживание колес, неправильный размер
шин и неправильные углы установки колес автомобиля

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте неис-
правный компонент

ДА

2

Проверьте, засорен ли фильтрующий элемент воздухоочистителя, а также гер-
метичность воздуховода на впуске

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
впуска

ДА

3

Проверка давления топлива

a.  Проверьте давление с помощью манометра для измерения давления топлива (

см. с. 08-11

).

Номинальное давление топлива

Условия

Давление в топливной системе (кПа)

Замок зажигания в положении ON

400

Работа двигателя на холостом ходу

400

Замок зажигания в положении LOCK

400

НЕИСПРАВНОСТЬ



Отремонтируйте или замените топлив-
ную систему

ДА

4

Проверьте свечу зажигания

a.  Проверьте свечи зажигания всех цилиндров, а также соответствие их типа и зазора между элек-

тродами указанным значениям.

НЕИСПРАВНОСТЬ



Замените свечи зажигания

ДА

5

Проверьте образование искры

a.  Снимите катушку зажигания и свечу зажигания одного из цилиндров и замкните на «массу» кор-

пус свечи. Запустите двигатель и проверьте искрообразование.



ДА: Искрообразование в норме.

       06

06-240

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
зажигания

ДА

6

Проверка дроссельной заслонки на отложения нагара

НЕИСПРАВНОСТЬ



Очистите дроссельную заслонку

ДА

7

Проверьте расходомер воздуха, датчик положения дроссельной заслонки и жгут
проводов

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте жгут про-
водов или замените датчик

ДА

8

Проверьте, нет ли утечки или засорения форсунки

НЕИСПРАВНОСТЬ



Почистите или замените форсунку

ДА

9

Проверка качества топлива

a.  Проверьте, возникает ли неисправность сразу же после заливки топлива.

НЕИСПРАВНОСТЬ



Замените топливо

ДА

10

Проверка последовательности и момента зажигания

a.  Проверьте, соответствует ли последовательность и момент зажигания указанным значениям.

НЕИСПРАВНОСТЬ



Проверьте и отрегулируйте угол опере-
жения зажигания

ДА

11

Проверка системы выпуска

a.  Проверьте герметичность или засорение системы выпуска отработавших газов.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующие компоненты системы
выпуска

ДА

  06

06-241

12

Проверка цепи питания и соединения на «массу» блока ECM

a.  Отсоедините разъем E-033 блока ECM.

b.  Поверните замок зажигания в положение ON и про-

верьте контакты разъема блока ECM.

Подключение

мультиметра

Условия

Условия про-

верки

E-033 (35, 20) -

E-033 (63 или 64)

Замок зажигания

в положении ON

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

Переходите к разделу «Советы по проведению диагностики»
