       06

06-178

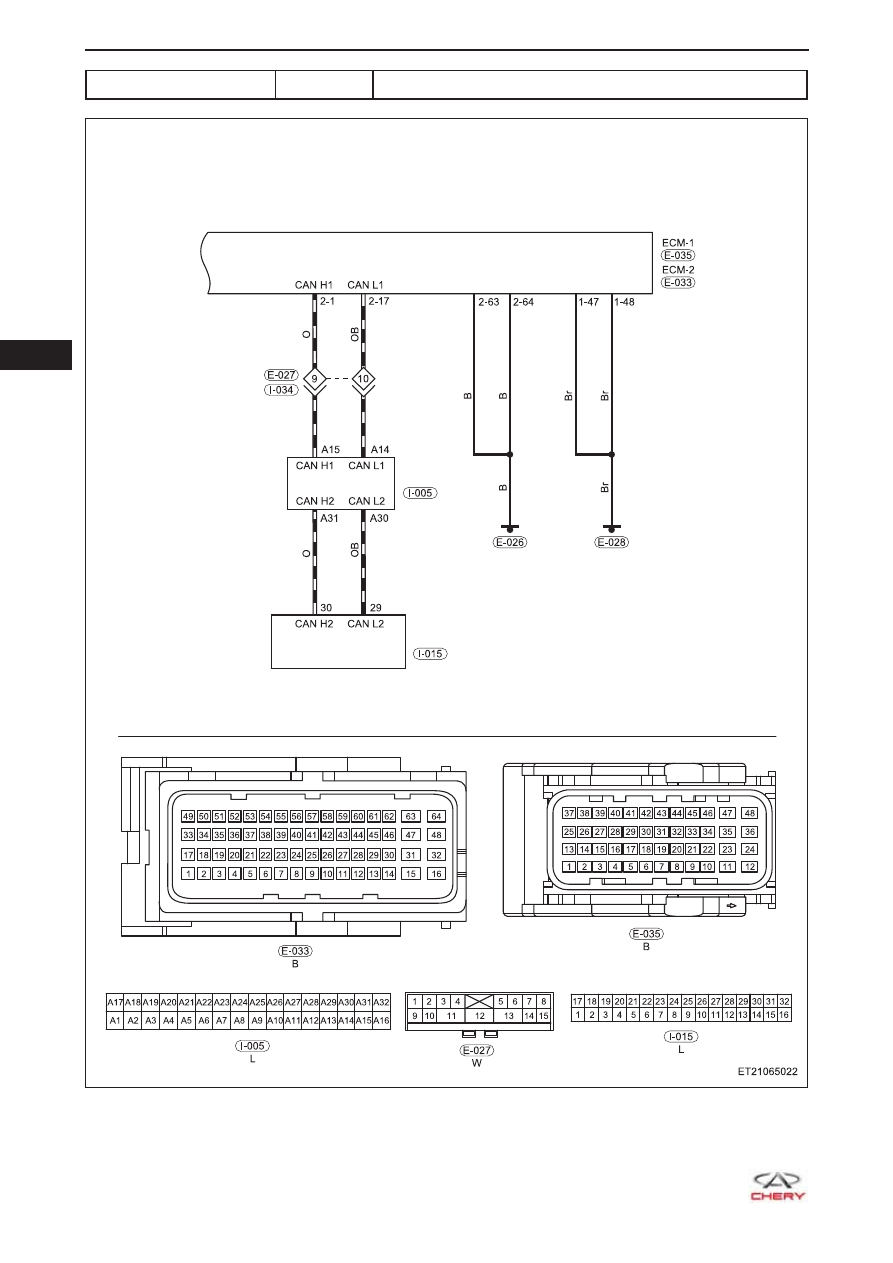

Диагностический код

U0155-87

Потеря связи с блоком ICM

Блок ВСМ (A)

ПАНЕЛЬ ПРИБОРОВ

  06

06-179

Диагностиче-

ский код

Описание диагно-

стического кода

Условия появления диа-

гностического кода

Возможная причина

U0155-87

Потеря связи с бло-
ком ICM

Замок зажигания в поло-
жении ON
Двигатель работает

Линия CAN или разъем

•

Блок ECM

•

ICM

•

Блок BCM

•

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Запустите двигатель и прогрейте его до нормальной рабочей температуры, а затем выберите

•

пункт «Read Code» (Считать код).

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

2

Проверьте разъем блока ECM, разъем панели управления и разъем блока BCM

a.  Отсоедините разъем E-033 блока ECM.

b.  Отсоедините разъем I-015 панели приборов.

c.  Отсоедините разъем I-005 блока BCM.

d.  Проверьте, исправны ли разъемы.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъе-
мы

ДА

       06

06-180

3

Проверьте линию CAN (блок ECM - блок BCM)

a.  Проверьте линию CAN.



Проверка на обрыв

Подключение

мультиметра

Условия проверки

E-033 (1) - I-005 (A15)

Проводимость имеется

E-033 (17) - I-005 (A14)

Проводимость имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия проверки

E-033 (1) или I-005 (A15) -

«Масса» кузова

Отсутствие проводимости

E-033 (1) или I-005 (A15) -

«Масса» кузова

Отсутствие проводимости

E-033 (17) или I-005 (A14) -

«Масса» кузова

Отсутствие проводимости

E-033 (17) или I-005 (A14) -

«Масса» кузова

Отсутствие проводимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените линию
CAN

ДА

  06

06-181

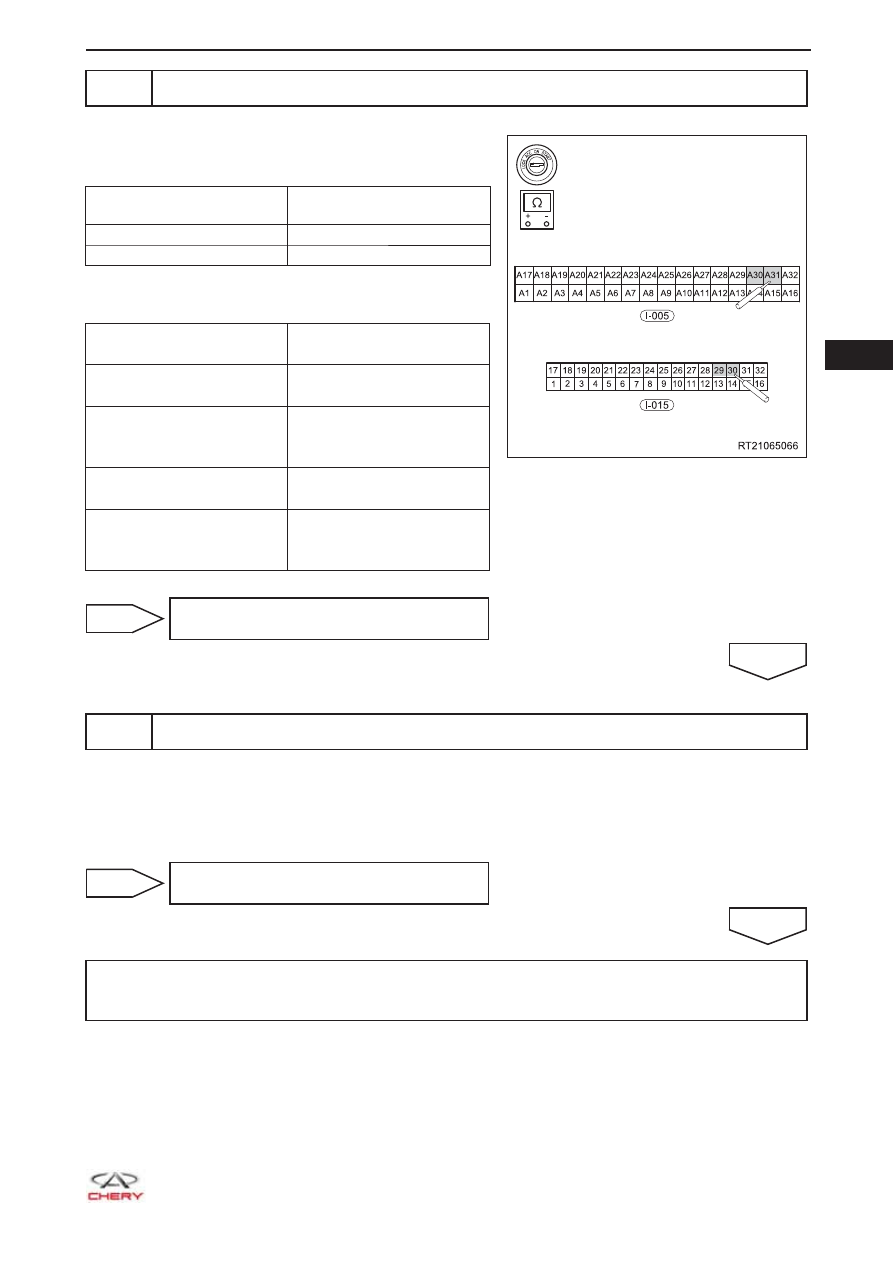

4

Проверьте линию CAN (блок BCM - блок ICM)

a.  Проверьте линию CAN.



Проверка на обрыв

Подключение

мультиметра

Условия проверки

I-015 (30) - I-005 (A31)

Проводимость имеется

I-015 (29) - I-005 (A30)

Проводимость имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия проверки

I-015 (30) или I-005 (A31) -

«Масса» кузова

Отсутствие проводимости

I-015 (30) или I-005 (A31)

- «Положительный» вывод

аккумуляторной батареи

Отсутствие проводимости

I-015 (29) или I-005 (A30) -

«Масса» кузова

Отсутствие проводимости

I-015 (29) или I-005 (A30)

- «Положительный» вывод

аккумуляторной батареи

Отсутствие проводимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените линию
CAN

ДА

5

Замените блок ECM и проверьте наличие диагностических кодов

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код U0155-87.

НЕИСПРАВНОСТЬ



Проверьте или замените блок BCM и
блок ICM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.
