Chery Tiggo 5 (T21). Руководство по ремонту - часть 68

       06

06-118

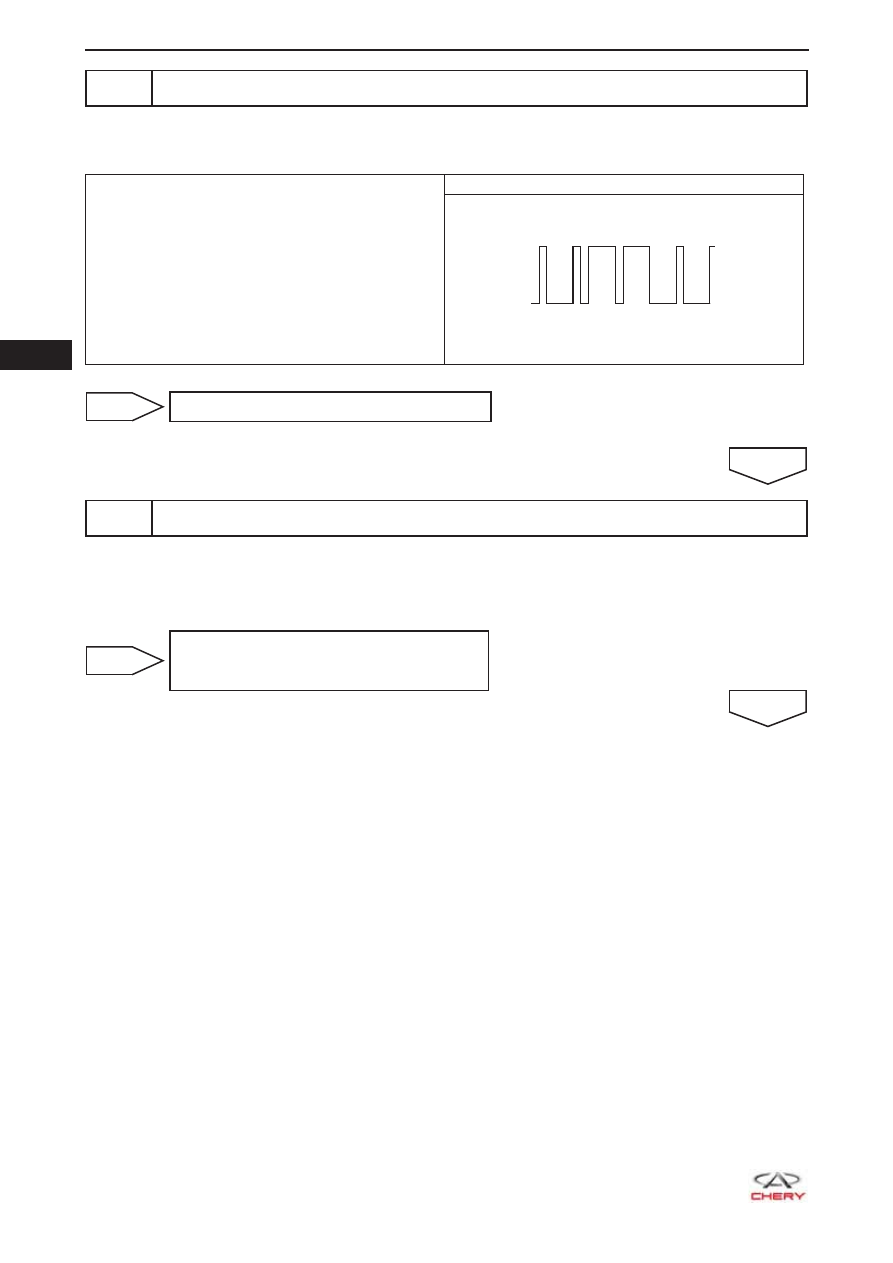

2

Проверка формы сигнала датчика положения распределительного вала

a.  Поверните замок зажигания в положение ON, запустите двигатель и проверьте форму сигнала

датчика положения распределительного вала с помощью осциллографа.

Осциллограф

Нормальная форма сигнала

10,0 мc

2,00 В

RT21060230

ДА



Переходите к этапу 10

НЕИСПРАВНОСТЬ

3

Проверка разъема датчика положения распределительного вала

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъемы E-020 и E-015 датчика положения распределительного вала.

c.  Проверьте разъем датчика положения распределительного вала.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем
датчика положения распределитель-
ного вала

ДА

  06

06-119

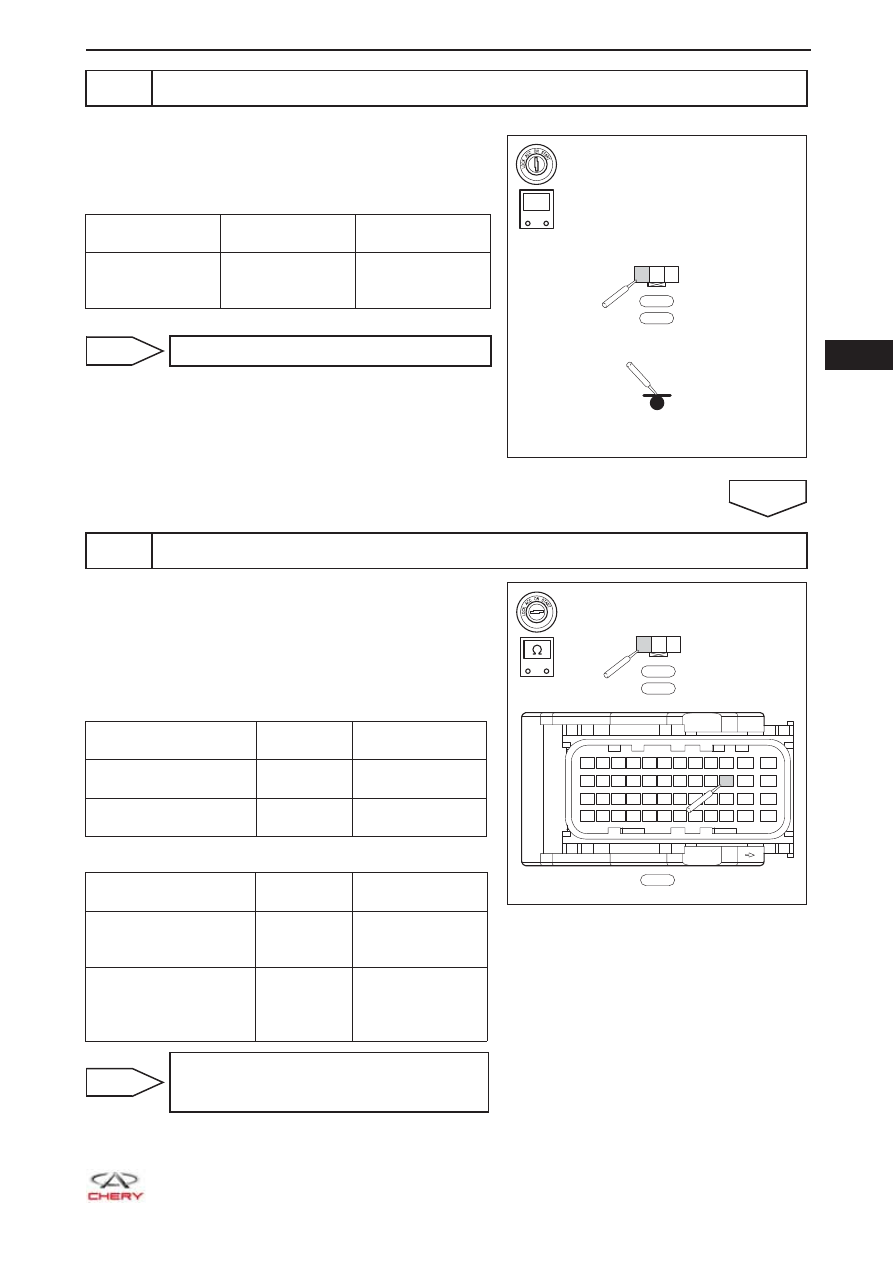

4

Проверка напряжения питания датчика положения распределительного вала

a.  Поверните замок зажигания в положение ON.

b.  Проверьте напряжение между контактом 3 разъема

E-020 или E-015 датчика положения распредели-
тельного вала и «массой» кузова.

Подключение

мультиметра

Условия

Условия про-

верки

E-020 (3) - E-015

(3) - «Масса»

кузова

Замок зажигания

в положении ON

5 В

ДА



Переходите к этапу 6

НЕИСПРАВНОСТЬ

5

Проверка цепи питания датчика положения распределительного вала

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-035 блока ECM.

c.  Проверьте жгут проводов между контактами разъе-

ма датчика положения распределительного вала и
контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия

проверки

E-020 (3) - E-035 (34)

Всегда

Проводимость

имеется

E-015 (3) - E-035 (34)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-020 (3) - E-015 (3)

или E-035 (34) - «Мас-

са» кузова

Всегда

Отсутствие про-

водимости

E-020 (3), E-015 (3)

или E-035 (34) - «поло-

жительный» вывод акку-

муляторной батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут про-
водов или разъем (датчик положения
распределительного вала – блок ECM)

3 2 1

E-020

E-015

-

+

V

RT21065044

E-020

E-035

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

3 2 1

E-015

-

+

RT21065045

       06

06-120

ДА

Замените блок ECM

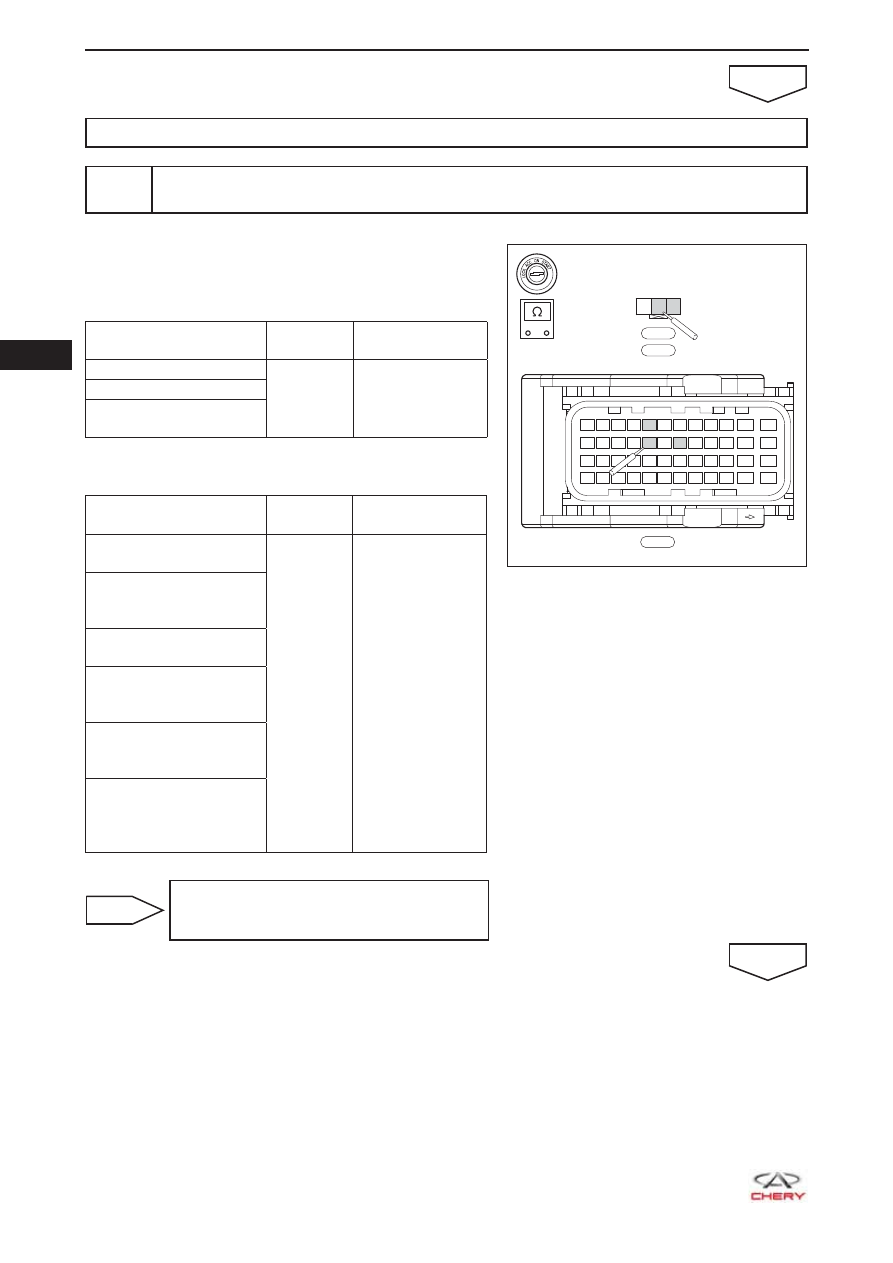

6

Проверка цепи сигнала и цепи соединения на «массу» датчика положения распре-
делительного вала

a.  Проверьте жгут проводов между контактами разъе-

ма датчика положения распределительного вала и
контактами разъема блока ECM.



Проверка на обрыв

Подключение муль-

тиметра

Условия

Условия про-

верки

E-020 (2) - E-035 (29)

Всегда

Проводимость
имеется

E-015 (2) - E-035 (41)
E-020 (1), E-015 (1) -
E-035 (31)



Проверка на короткое замыкание

Подключение муль-

тиметра

Условия

Условия про-

верки

E-020 (2) или E-035 (29)

- «Масса» кузова

Всегда

Отсутствие про-

водимости

E-020 (2) или E-035 (29)

- «положительный» вывод

аккумуляторной батареи

E-015 (2) или E-035 (41)

- «Масса» кузова

E-015 (2) или E-035 (41)

- «положительный» вывод

аккумуляторной батареи

E-020 (1), E-015 (1) или

E-035 (31) - «Масса»

кузова

E-020 (1), E-015 (1) или

E-035 (31) - «положитель-

ный» вывод аккумулятор-

ной батареи

НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем
(датчик положения распределительно-
го вала – блок ECM)

ДА

E-020

E-035

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

3 2 1

E-015

-

+

RT21065046

  06

06-121

7

Проверка установки датчика положения распределительного вала

a.  Снимите датчик положения распределительного вала.

b.  Проверьте и очистите датчик положения распределительного вала и место его установки, а так-

же наличие повреждений, посторонних частиц, чрезмерной подвижности и т.д., которые могут
стать причиной некорректности сигнала.

НЕИСПРАВНОСТЬ



Очистите место установки или замени-
те датчик положения распределитель-
ного вала

ДА

8

Проверка шестерни привода распределительного вала

a.  Проверьте шестерню привода распределительного вала на наличие повреждений, посторонних

частиц (например, частиц износа) и т.д., которые могут стать причиной некорректности сигнала.

НЕИСПРАВНОСТЬ



Удалите посторонние частицы и очи-
стите шестерню привода распредели-
тельного вала или замените распреде-
лительный вал

ДА

9

Установите исправный датчик положения распределительного вала и проверьте
форму сигнала

a.  Установите исправный датчик положения распределительного вала.

b.  Присоедините разъем датчика положения распределительного вала.

c.  Поверните замок зажигания в положение ON, запустите двигатель и проверьте форму сигнала

датчика положения распределительного вала с помощью осциллографа.

ДА



Замените датчик положения распред-
вала

НЕИСПРАВНОСТЬ

10

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0341-00 или P0346-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.
