Chery Tiggo 5 (T21). Руководство по ремонту - часть 60

       06

06-86

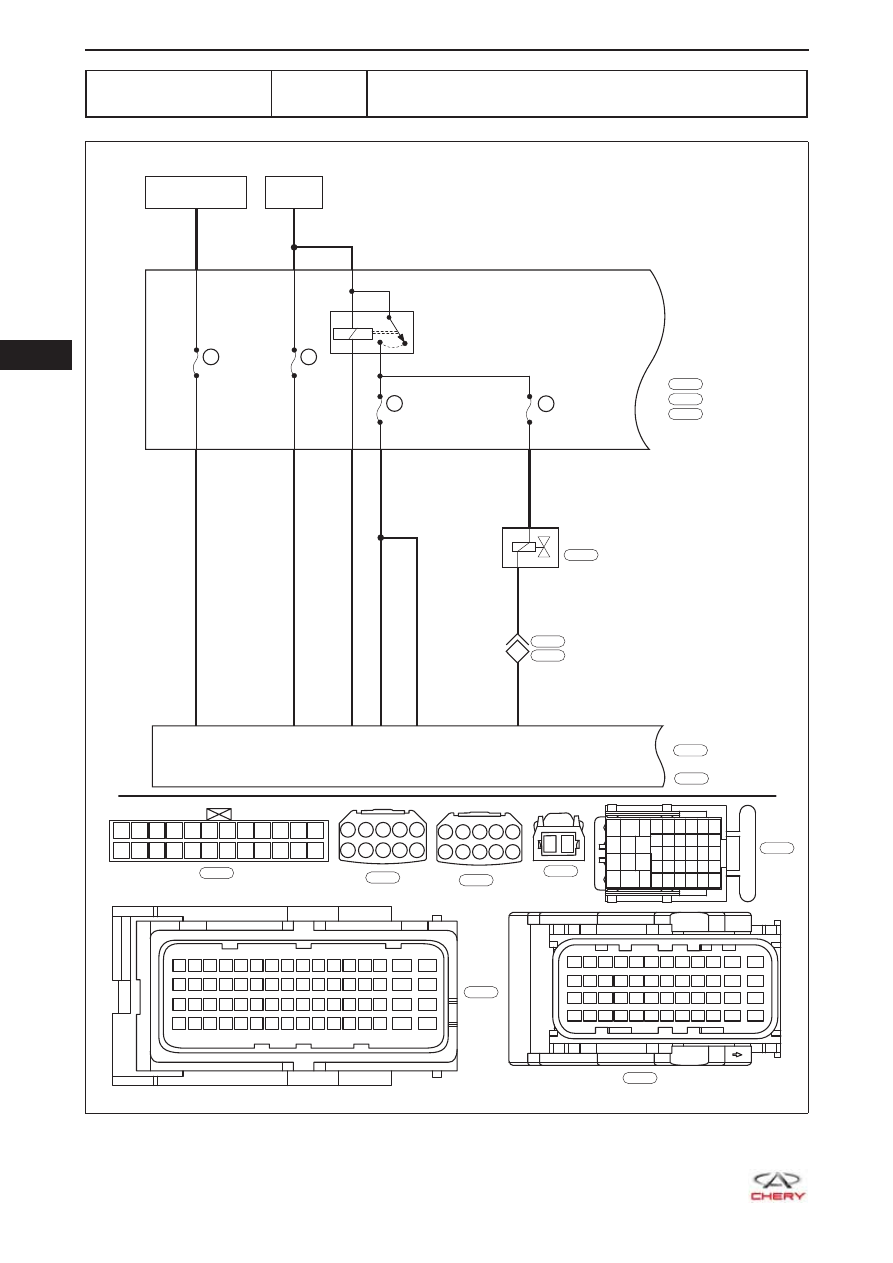

Диагностический код

P0271-00

Цилиндр 4 – Высокий уровень сигнала в цепи форсун-
ки

ET21065008

GBr

GBr

10A

EF19

10A

EF17

10A

EF40

A2

F14

2-20

RL

A4

2-35

L

2-5

Br

A6

2-15

2-16

RR

R

86

87

85

30

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

Gr

E-076

W

E-069

E-076

E-069

B

E-033

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

ECM-2

E-033

RL

C3

15A

EF08

1-10

2

1

12

E-007
E-038

E-013

1

2

C1 C2 C3 C4 C5

C6 C7 C8 C9 C10

L

E-023

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

31

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

B

E-013

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-035

ECM-1

E-035

E-023

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

АККУМУЛЯТОР

НАЯ БАТАРЕЯ

ГЛАВНОЕ РЕЛЕ
БЛОКА ECM

ФОРСУНКА 4

БЛОК
ПРЕДОХРАНИ
ТЕЛЕЙ И РЕЛЕ
В МОТОРНОМ
ОТСЕКЕ

  06

06-87

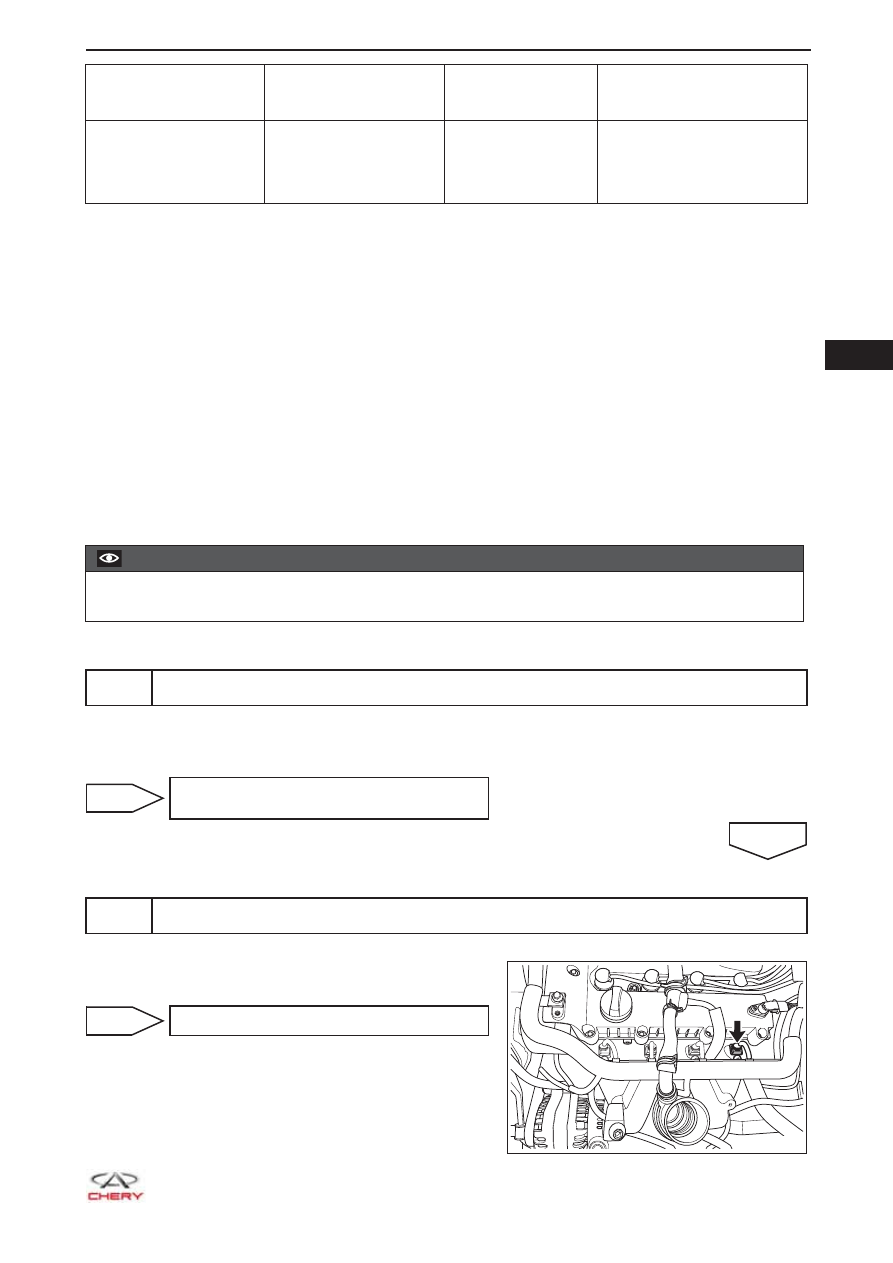

Диагностический код

Описание диагности-

ческого кода

Условия установ-

ки диагностиче-

ского кода

Возможная причина

P0271-00

Цилиндр 4 – Высокий
уровень сигнала в цепи
форсунки

Двигатель работает

Форсунка цилиндра 4

•

Жгут проводов или разъ-

•

ем

Блок ECM

•

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

•  Выберите пункт «Read Code» (Считать код).

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

2

Проверка разъема форсунки цилиндра 4

a.  Отсоедините разъем E-013 форсунки цилиндра 4.

b.  Проверьте разъем форсунки.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

RT21060160

       06

06-88

ДА

3

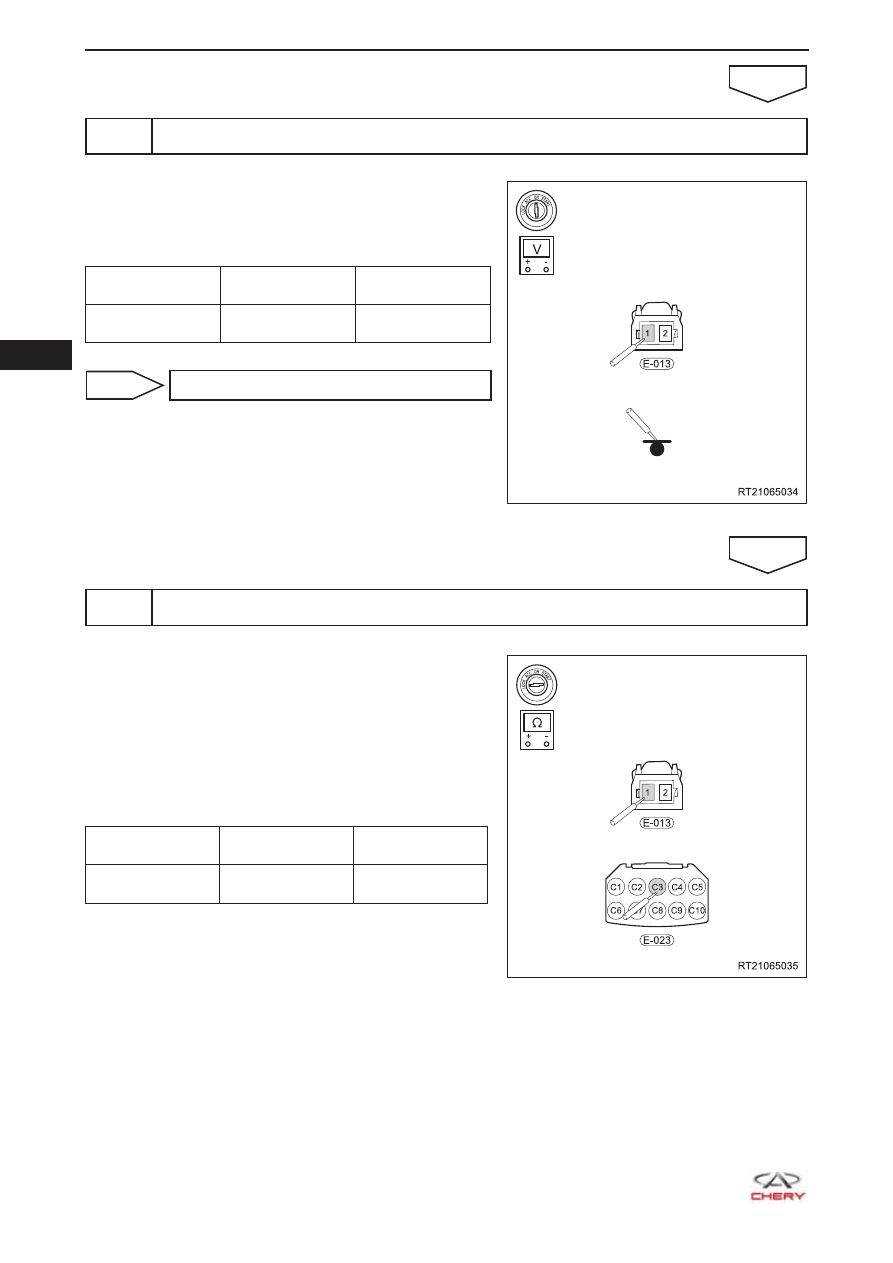

Проверка напряжения питания форсунки цилиндра 4

a.  Отсоедините разъем E-013 форсунки цилиндра 4.

b.  Поверните замок зажигания в положение ON.

c.  Проверьте напряжение между контактом разъема

форсунки цилиндра 4 и «массой» кузова.

Подключение

мультиметра

Условия

Условия

проверки

E-013 (1) - "мас-

са" кузова

Замок зажигания

в положении ON

11 - 14 В

ДА



Переходите к этапу 5

НЕИСПРАВНОСТЬ

4

Проверка цепи питания форсунки цилиндра 4

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте предохранитель EF08 и главное реле.

с.   Отсоедините разъем E-023 блока предохранителей

и реле в моторном отсеке.

d.  Проверьте жгут проводов между контактами разъе-

ма форсунки и контактами разъема блока предохра-
нителей и реле в моторном отсеке.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия

проверки

E-013 (1) - E-023

(C3)

Всегда

Проводимость

имеется

  06

06-89



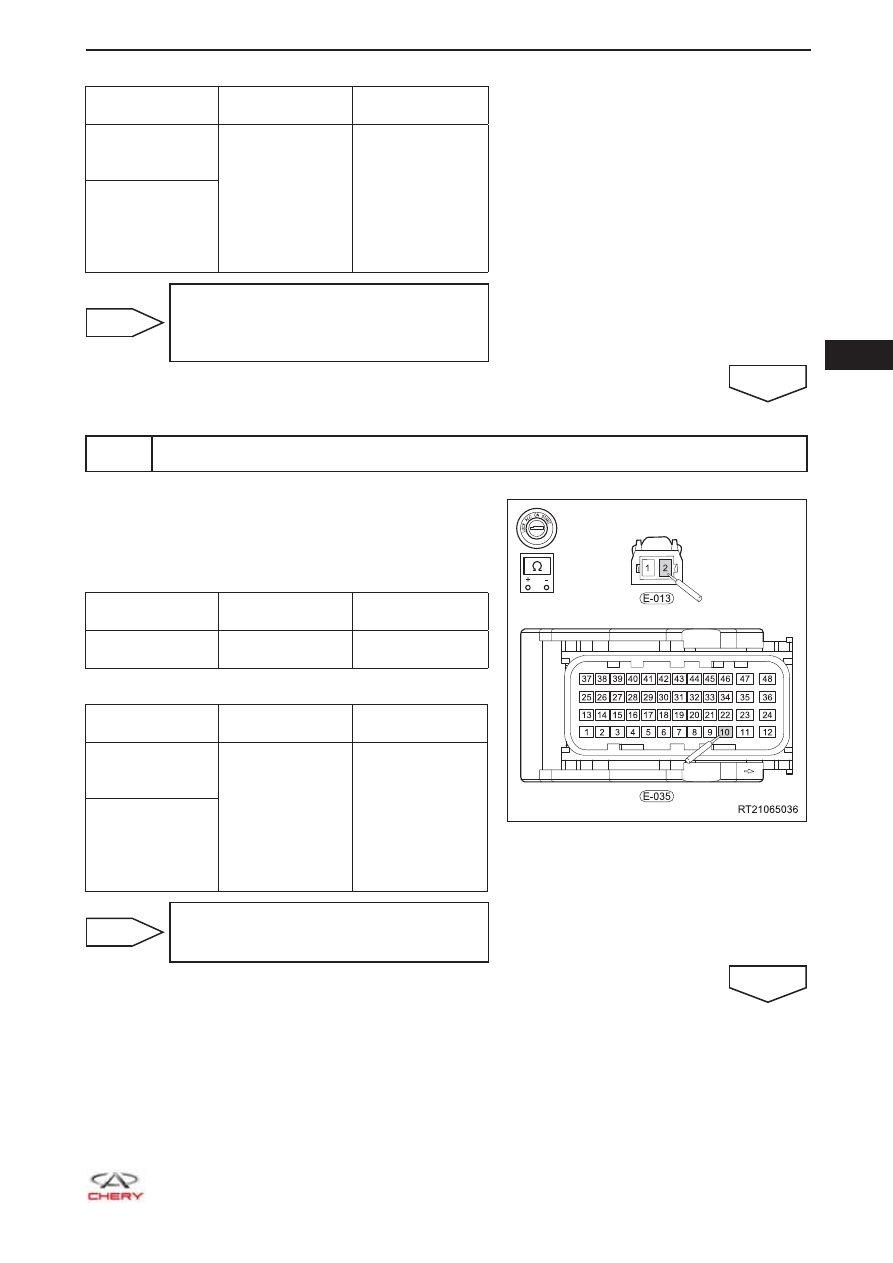

Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-013 (1) или

E-023 (C3) - «мас-

са» кузова

Всегда

Отсутствие про-

водимости

E-013 (1) или

E-023 (C3) - «по-

ложительный»

вывод аккумуля-

торной батареи

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (форсунка ци-
линдра 4 – блок предохранителей и
реле в моторном отсеке)

ДА

5

Проверка цепи управления форсунки цилиндра 4

a.  Отсоедините разъем E-035 блока ECM.

b.  Проверьте жгут проводов между контактами разъе-

ма форсунки и контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия

проверки

E-013 (10) -

E-035 (4)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия

проверки

E-013 (2) или

E-035 (10) -

«Масса» кузова

Всегда

Отсутствие про-

водимости

E-013 (2) или

E-035 (10) - «поло-
жительный» вывод

аккумуляторной

батареи

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (форсунка ци-
линдра 4 - блок ECM)

ДА
