Chery Tiggo 5 (T21). Руководство по ремонту - часть 57

       06

06-74



Проверка на короткое замыкание

Подключение мультиметра

Условия

Условия проверки

E-084 (1) - E-035 (16) - «Масса»

кузова

Всегда

Отсутствие проводимости

E-084 (1) или E-035 (16) - «по-

ложительный» вывод аккумуля-

торной батареи

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (передний кис-
лородный датчик - блок ECM)

ДА

6

Проверка переднего кислородного датчика

a.  Снимите передний кислородный датчик.

b.  Проверьте передний кислородный датчик на наличие следующих проблем.

Внутрь датчика попала влага, значительно меняется температура и поврежден чувствитель-

•

ный элемент.

Кислородный датчик «отравлен» (свинец, сера, бром, кремний и т.д.)

•

НЕИСПРАВНОСТЬ



Замените передний кислородный дат-
чик

ДА

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняются ли диагностические коды P0130-00, P0131-00, P0132-00, P0133-00,

P0134-00, P2195-00 или P2196-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

  06

06-75

Диагностический код

P0136-00

Неисправность цепи кислородного датчика (ряд 1,
датчик 2)

Диагностический код

P0137-00

Низкое напряжение в цепи кислородного датчика
(ряд 1, датчик 2)

Диагностический код

P0138-00

Высокое напряжение в цепи кислородного датчика
(ряд 1, датчик 2)

Диагностический код

P0140-00

Отсутствие активного сигнала в цепи кислородного
датчика (ряд 1, датчик 2)

Диагностический код

P2270-00

Сигнал кислородного датчика завис на обеднении
смеси (ряд 1, датчик 2)

Диагностический код

P2271-00

Сигнал кислородного датчика завис на обогащении
смеси (ряд 1, датчик 2)

       06

06-76

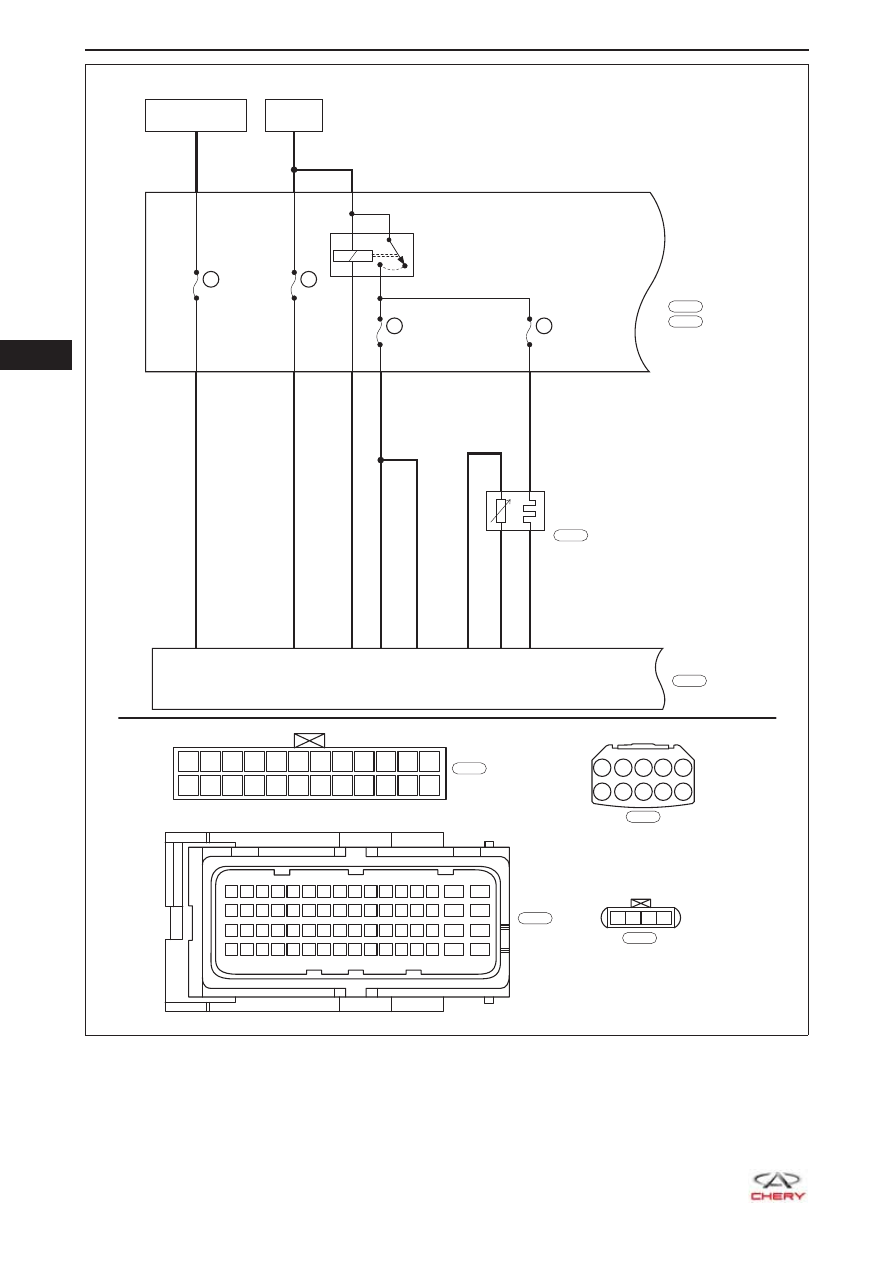

ET21065003

10A

EF19

10A

EF17

10A

EF40

10A

EF39

A2

F14

2-20

RL

A4

2-35

L

2-5

Br

A6

A7

2-15

2-16

RR

R

R

86

87

85

30

3

1

4

2

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

Gr

E-076

W

E-069

E-076

E-069

B

E-033

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

ECM-2

E-033

2-21

WG

YL

GW

2-48

2-43

E-043

1 2

3 4

B

E-043

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

АККУМУЛЯТОР

НАЯ БАТАРЕЯ

ГЛАВНОЕ РЕЛЕ
БЛОКА ECM

БЛОК ПРЕДО
ХРАНИТЕЛЕЙ
И РЕЛЕ В
МОТОРНОМ
ОТСЕКЕ

ЗАДНИЙ
КИСЛОРОД
НЫЙ ДАТЧИК

  06

06-77

Диагностический код

Описание диагностического

кода

Условия установки

диагностического

кода

Возможная

причина

P0136-00

Неисправность цепи кислород-
ного датчика (ряд 1, датчик 2)

Замок зажигания в по-
ложении ON
Двигатель работает

Задний кис-

•

лородный
датчик

Жгут про-

•

водов или
разъем

Блок ECM

•

P0137-00

Низкое напряжение в цепи
кислородного датчика (ряд 1,
датчик 2)

P0138-00

Высокое напряжение в цепи
кислородного датчика (ряд 1,
датчик 2)

P0140-00

Отсутствие активного сигнала
в цепи кислородного датчика
(ряд 1, датчик 2)

P2270-00

Сигнал кислородного датчика
завис на обеднении смеси (ряд
1, датчик 2)

P2271-00

Сигнал кислородного датчика
завис на обогащении смеси
(ряд 1, датчик 2)

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Запустите двигатель и прогрейте его до нормальной рабочей температуры, а затем выберите

•

пункт «Read Code» (Считать код).

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).
