Chery Tiggo 5 (T21). Руководство по ремонту - часть 47

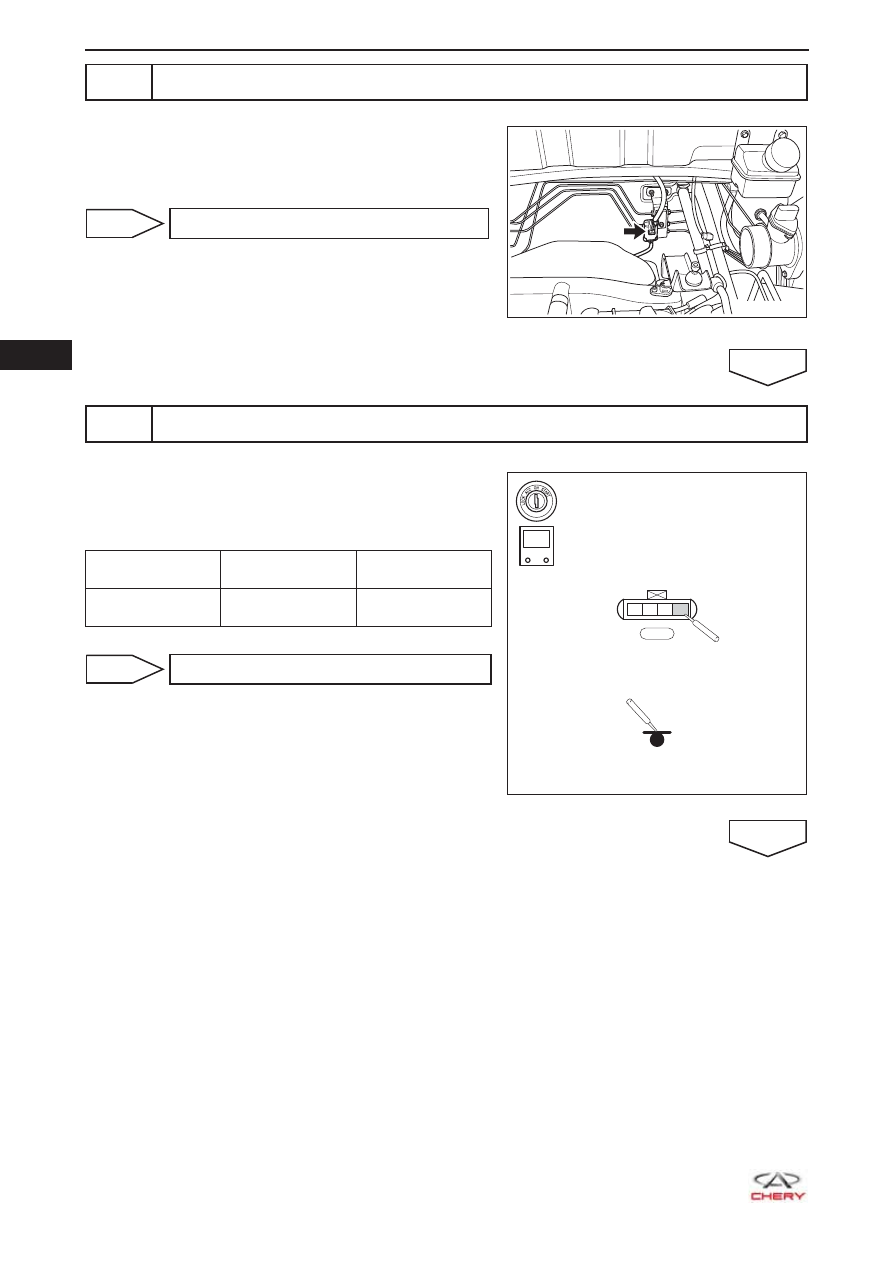

       06

06-34

2

Проверка разъема переднего кислородного датчика

a.  Отсоедините разъем E-084 переднего кислородного

датчика.

b.  Проверьте разъем переднего кислородного датчи-

ка.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

Проверка напряжения питания подогревателя переднего кислородного датчика

a.  Поверните замок зажигания в положение ON.

b.  Проверьте напряжение между контактом 4 разъема

E-084 переднего кислородного датчика и «массой»
кузова.

Подключение

мультиметра

Условия

Условия

проверки

E-084 (4) -

"Масса" кузова

Замок зажигания

в положении ON

11 - 14 В

ДА



Переходите к этапу 5

НЕИСПРАВНОСТЬ

RT21090110

E-084

1 2

3 4

-

+

V

RT21065008

  06

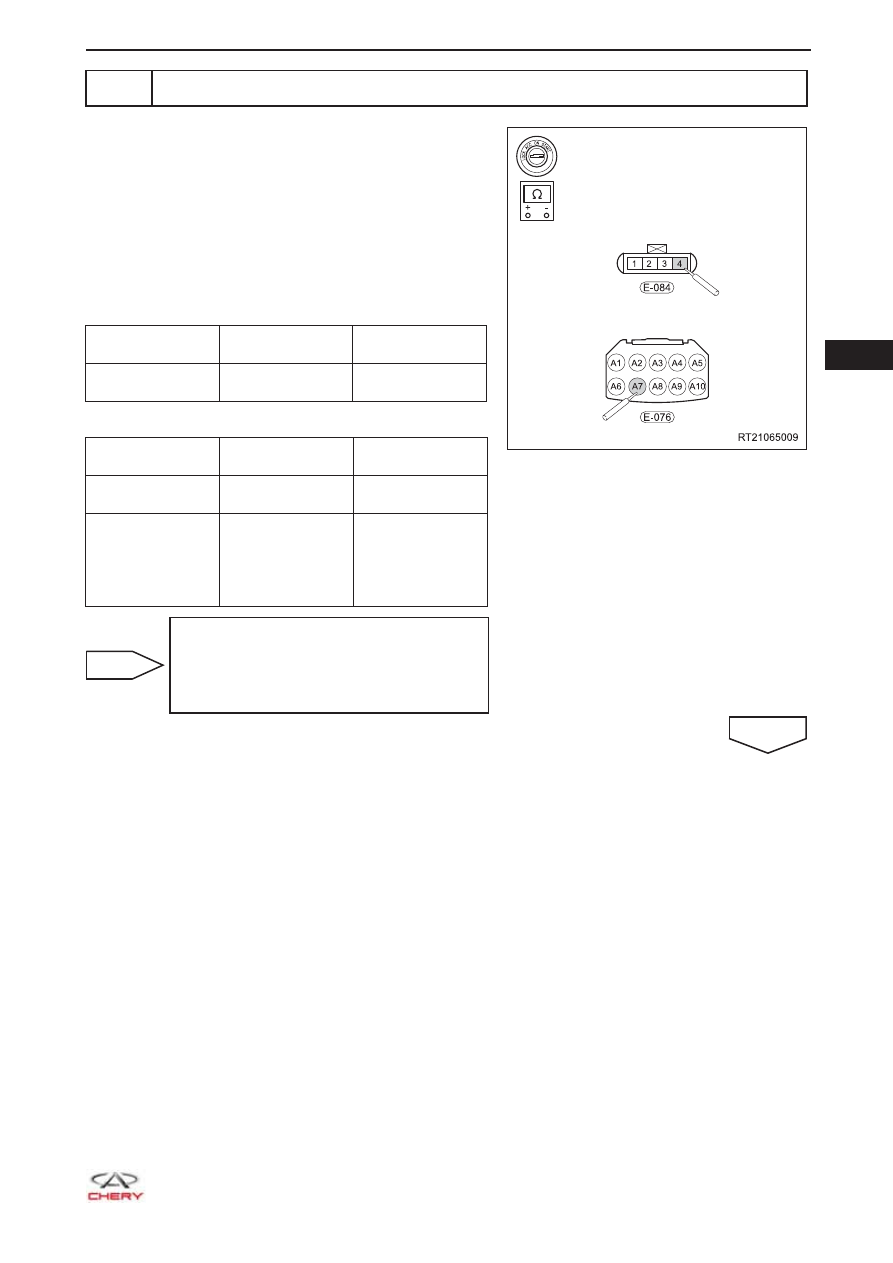

06-35

4

Проверка цепи питания переднего кислородного датчика

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте предохранитель EF39 и главное реле.

с.   Отсоедините разъем E-076 блока предохранителей

и реле в моторном отсеке.

d.  Проверьте жгут проводов между контактами разъ-

ема переднего кислородного датчика и контактами
разъема блока предохранителей и реле в моторном
отсеке.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия

проверки

E-084 (4) - E-076

(A7)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия

проверки

E-084 (4) или

E-076 (A7)

Всегда

Отсутствие

проводимости

E-084 (4) или

E-076 (A7) - «По-

ложительный»

вывод аккумуля-

торной батареи

Всегда

Отсутствие

проводимости

НЕИСПРАВНОСТЬ



Замените предохранитель, глав-
ное реле, жгут проводов или разъем
(передний кислородный датчик - блок
предохранителей и реле в моторном
отсеке)

ДА

       06

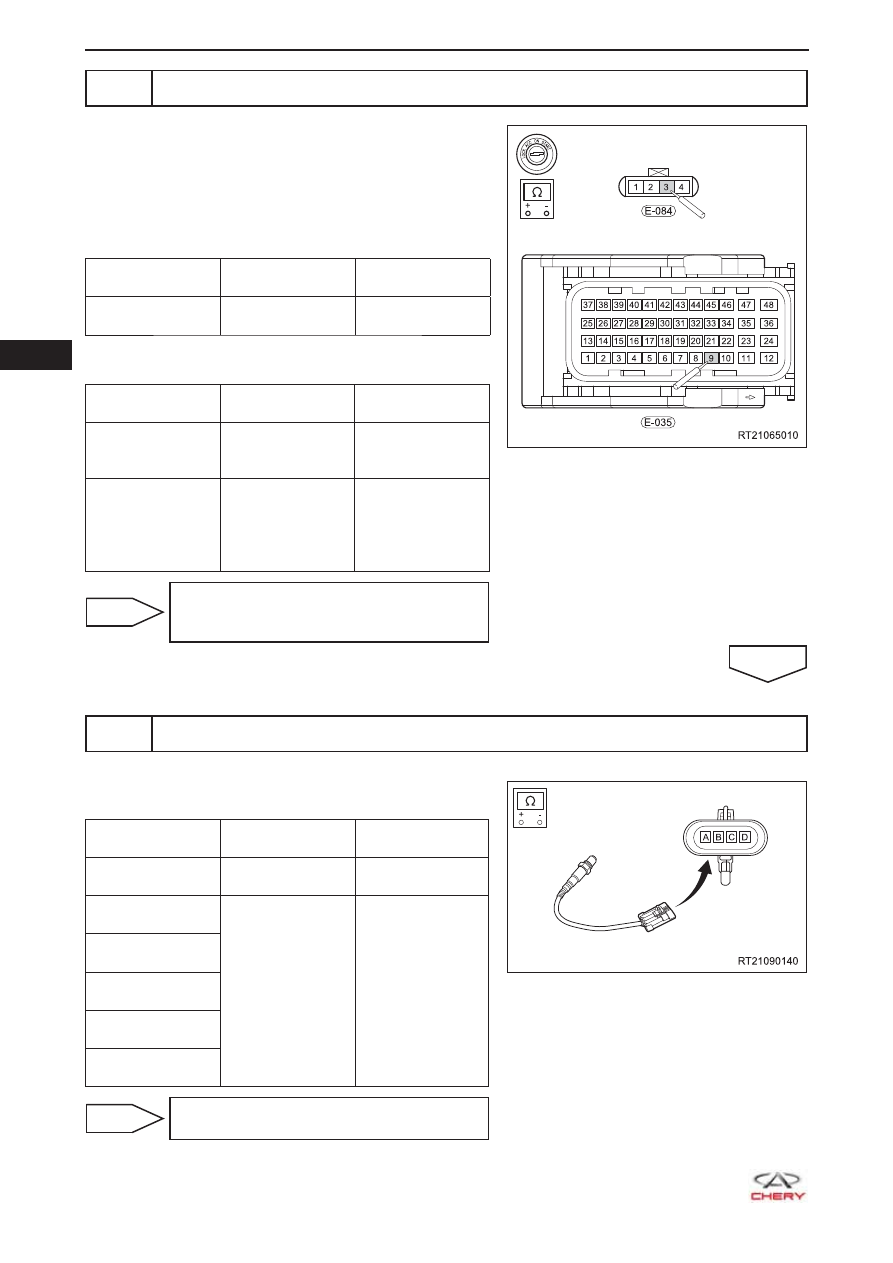

06-36

5

Проверка цепи управления подогревателем переднего кислородного датчика

a.  Отсоедините разъем E-035 блока ECM.

b.  Проверьте жгут проводов между контактами разъ-

ема переднего кислородного датчика и контактами
разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия

проверки

E-084 (3) - E-035

(9)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-084 (3) - E-035

(9) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-084 (3) или

E-035 (9) - «поло-

жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (передний кис-
лородный датчик - блок ECM)

ДА

6

Проверка подогревателя переднего кислородного датчика

a.  Измерьте сопротивление переднего кислородного

датчика.

Подключение

мультиметра

Условия

Условия

проверки

Контакт C -

контакт D

20°C

7 - 11 Ом

Контакт A -

контакт B

Всегда

Отсутствие про-

водимости

Контакт A -

контакт C

Контакт A -

контакт D

Контакт B -

контакт C

Контакт B -

контакт D

НЕИСПРАВНОСТЬ



Замените передний кислородный дат-
чик

  06

06-37

ДА

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняются ли диагностические коды P0030-00, P0031-00, P0032-00 или P0053-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.

Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться
в устранении неисправности, заявленной клиентом.
