Chery Tiggo 5 (T21). Руководство по ремонту - часть 44

       06

06-22

Диагности-

ческий код

Описание диагностического кода

P1275-00

Выходные сигналы компьютера, управляемого изготовителем, и дополнительного
оборудования

P1276-00

Выходные сигналы компьютера, управляемого изготовителем, и дополнительного
оборудования

P1615-00

Неизвестное состояние блока управления двигателем

P1616-00

Опознание не выполнено

P1617-00

Отсутствие реакции от SIM в период вызова

P1618-00

Конфиденциальные данные EOL не записаны в EEPROM

P1619-00

Электронный блок управления не запрограммирован (исходное состояние)

P1811-13

Выходные сигналы компьютера, управляемого изготовителем, и дополнительного
оборудования

P1812-11

Выходные сигналы компьютера, управляемого изготовителем, и дополнительного
оборудования

P1813-12

Выходные сигналы компьютера, управляемого изготовителем, и дополнительного
оборудования

P2188-00

Система слишком обогащает смесь при работе двигателя на холостом ходу

P2195-00

Сигнал кислородного датчика завис на обеднении смеси (ряд 1, датчик 1)

P2196-00

Сигнал кислородного датчика завис на обогащении смеси (ряд 1, датчик 1)

P2270-00

Сигнал кислородного датчика завис на обеднении смеси (ряд 1, датчик 2)

P2271-00

Сигнал кислородного датчика завис на обогащении смеси (ряд 1, датчик 2)

U0101-87

Потеря соединения с блоком TCM (только автомобили с вариатором)

U0129-87

Потеря связи с блоком BSM

U0140-87

Потеря связи с блоком BCM

U0155-87

Потеря связи с блоком ICM

U0164-87

Потеря связи с блоком CLM

U0167-87

Потеря связи с иммобилайзером

P0101-00

Диапазон/характеристики цепи датчика массового или объемного расхода воздуха

P0102-00

Цепь датчика массового или объемного расхода воздуха, низкий уровень сигнала

P0103-00

Цепь датчика массового или объемного расхода воздуха, высокий уровень сигнала

P0531-00

Диапазон/характеристики цепи «A» датчика давления хладагента

P1568-00

Причина неисправности DV-E: Проверка пружины

U0001-00

Неисправна высокоскоростная шина CAN

  06

06-23

Проверка цепей питания и соединения на «массу» блока
управления двигателем

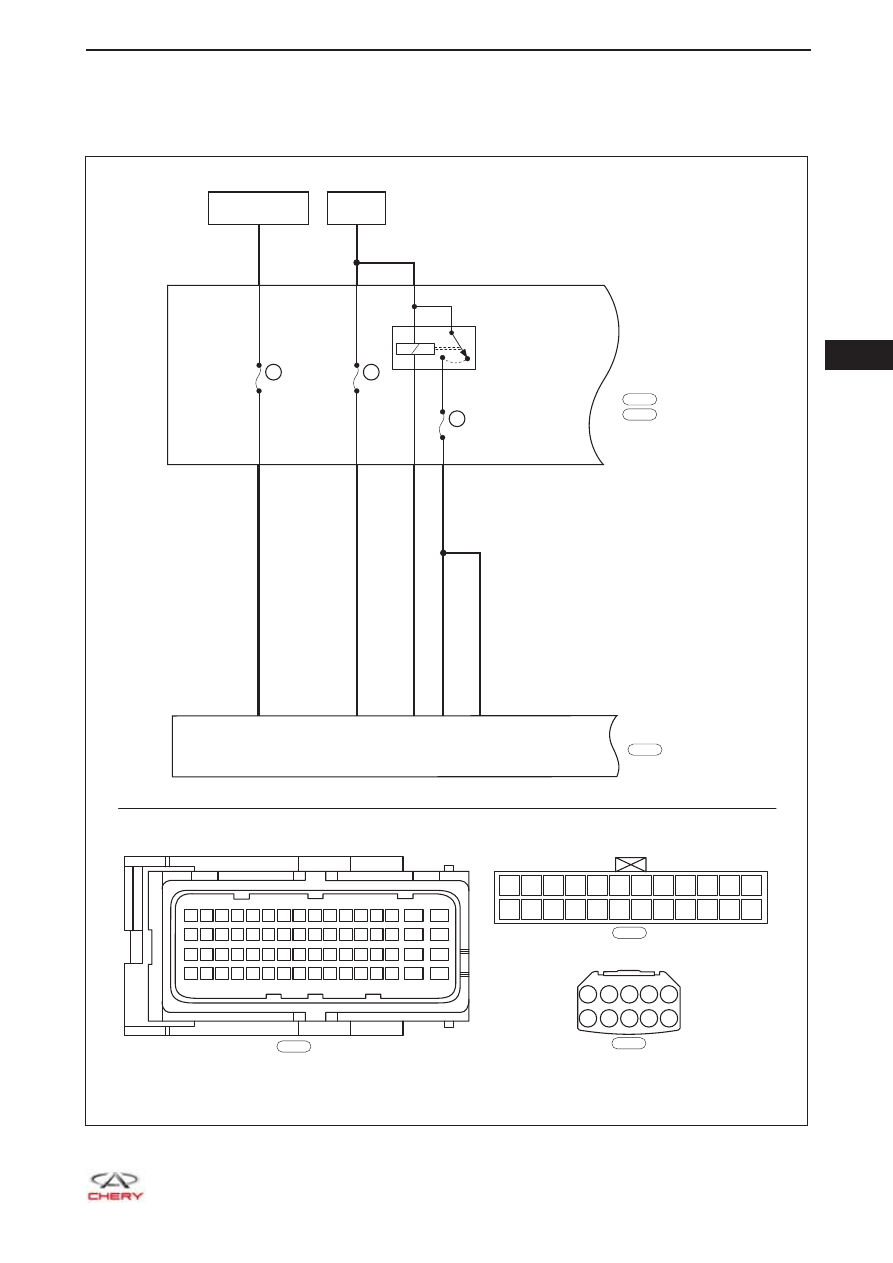

Цепь питания (страница 1 из 1)

ET21065000

10A

EF19

10A

EF17

10A

EF40

A2

F14

2-20

RL

A4

2-35

L

2-5

Br

A6

2-15

2-16

RR

R

86

87

85

30

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

Gr

E-076

W

E-069

E-076

E-069

B

E-033

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

ECM-2

E-033

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

АККУМУЛЯТОР

НАЯ БАТАРЕЯ

ГЛАВНОЕ
РЕЛЕ
БЛОКА
ECM

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В МОТОРНОМ
ОТСЕКЕ

       06

06-24

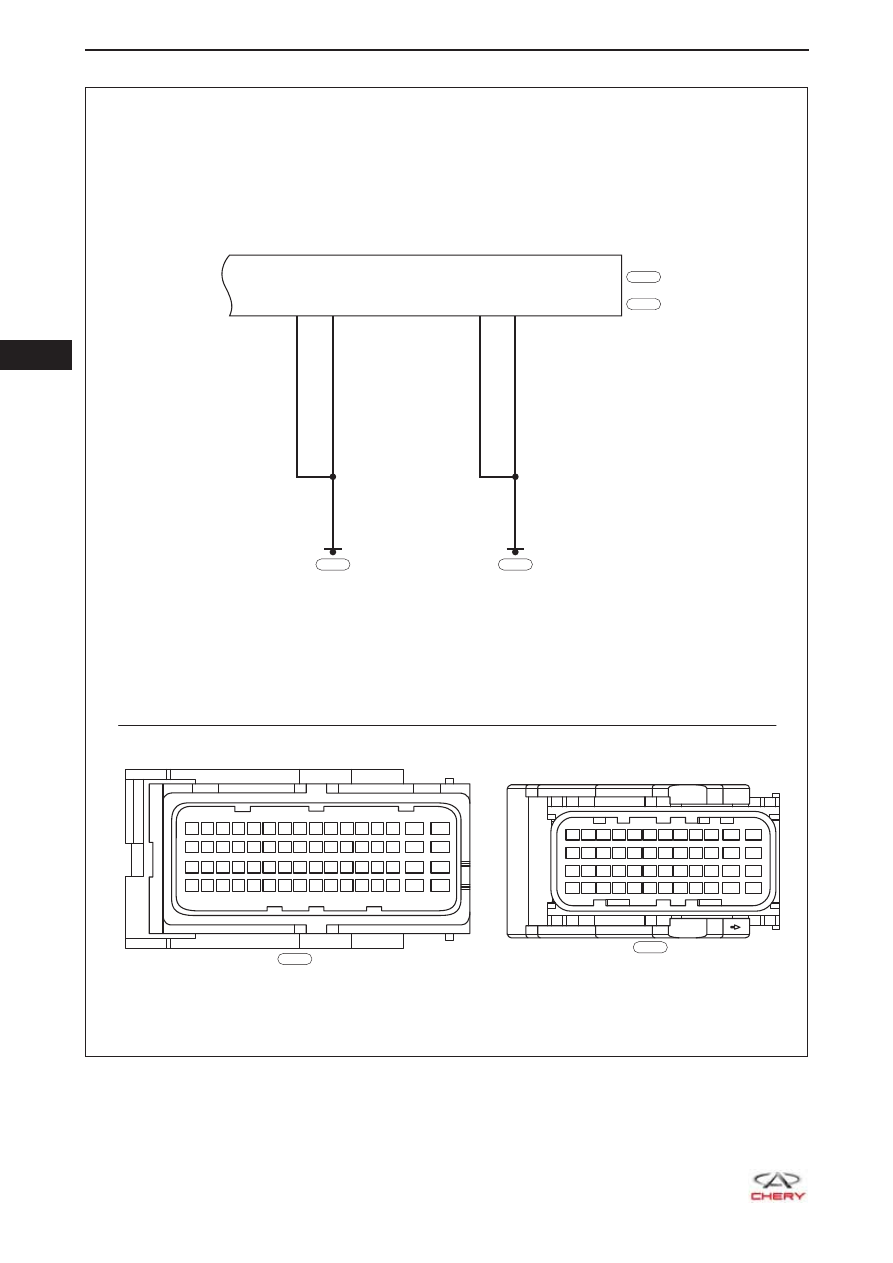

Цепь соединения на «массу» (страница 1 из 1)

ET21065001

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-033

B

E-035

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

ECM-2

ECM-1

E-033

E-035

2-63

2-64

1-47

Br

Br

B

B

Br

B

1-48

E-026

E-028

  06

06-25

Процедура подтверждения

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Выключите зажигание.

•

Подключите диагностический тестер X-431 3G (последняя версия) к диагностическому разъему.

•

Включите зажигание.

•

С помощью диагностического тестера выберите пункт «Read Datastream» (Считать поток дан-

•

ных).

Если поток данных не обнаружен, то неисправность, указанная по потоку данных, является теку-

•

щей. Переходите к процедуре диагностики – этап 1.

Если поток данных обнаружен, то неисправность, указанная по потоку данных, является перио-

•

дически появляющейся (

см. с. 06-18

).

Процедура диагностики

1

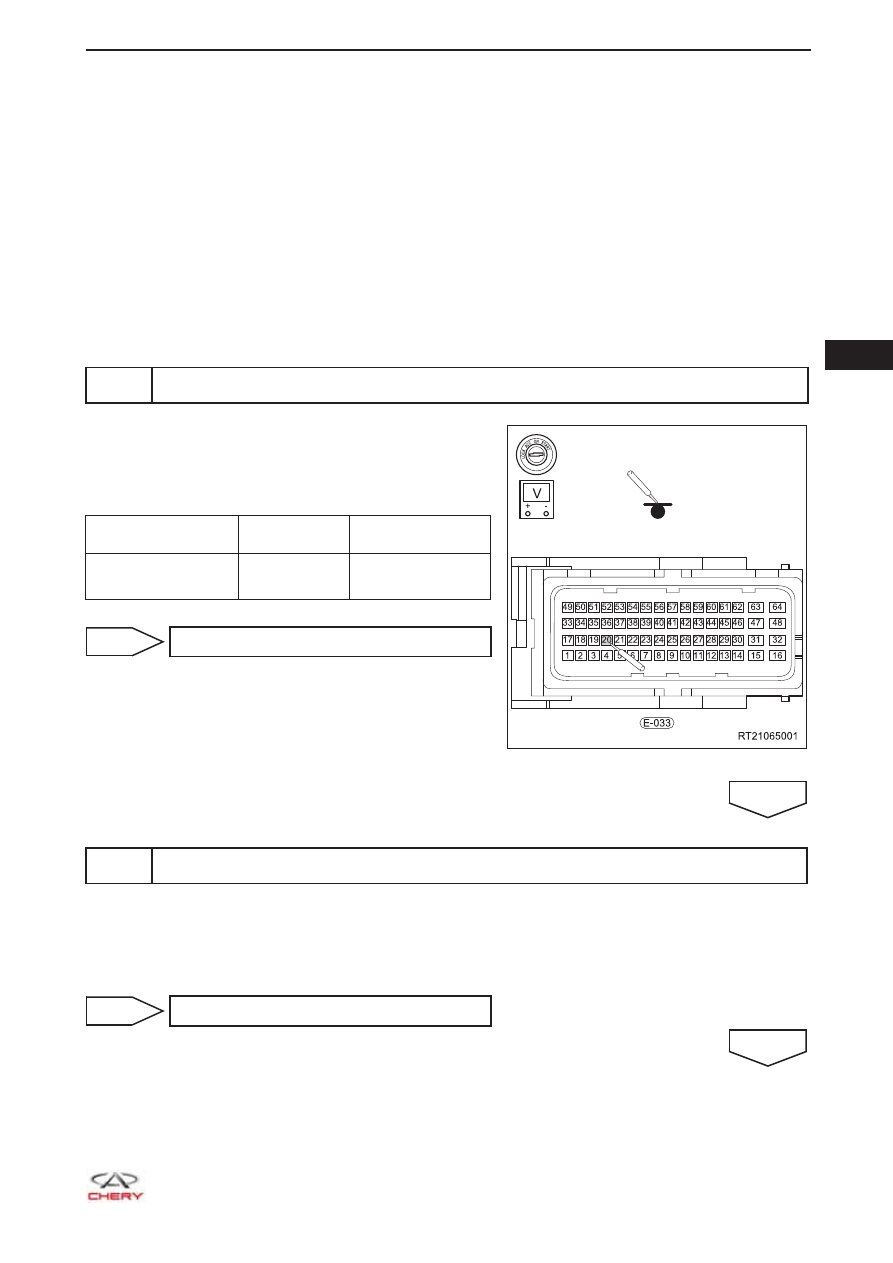

Проверка цепи питания блока управления двигателем (ECM)

a.   Выключите зажигание.

b.   Отсоедините разъем E-033 блока ECM.

c.   Проверьте величину напряжения между контактами

разъема E-033 блока ECM и «массой» кузова.

Подключение

мультиметра

Условия

Условия

проверки

E-033 (20) - "Мас-

са" кузова

Всегда

11 - 14 В

ДА



Переходите к этапу 4

НЕИСПРАВНОСТЬ

2

Проверка предохранителя блока ECM

a.   Извлеките предохранитель EF19 (10A) блока ECM из блока предохранителей и реле в моторном

отсеке.

b.   Проверьте сопротивление предохранителя.



Нормальное значение сопротивления: менее 1 Ом

НЕИСПРАВНОСТЬ



Замените предохранитель блока ECM

ДА
