Chery Tiggo 5 (T21). Руководство по ремонту - часть 6

02 - ВВЕДЕНИЕ

02-

23

ET21020000

A4

I-001

3

5

1

2

VR

10

13

A1

10A

RF14

RW

11

A2

RW

A13

A3

RF19

15A

[1]

[2]

[3]

[4]

[6]

[5]

[7]

[19]

[10]

[14]

[11]

[13]

[17]

[12]

[8]

[15]

[16]

[9]

[20]

[18]

BW

B

2

3

1

2

3

4

1

2

G

B

A

D1 D2 D3

D6 D7 D8

D9 D10 D11 D12

D4 D5

W

E-049

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

W

I-013

W

I-003

1

2

E-049

EF05

30A

D3

A11

I-003

E-010

E-011

E-014

7

GR

V

3

1

6

5

I-009

I-013

I-004

I-006

[22]

[21]

1 2 3 4 5 6 7 8

9 10 11 12 13

23 24 25 26

19 20 21 22

15

14

16 17 18

2

1

1 2 3

4 5 6

W

I-001

W

I-009

Gr

E-011

A1

A10

A11

A12

A13

A2

A3

A7

A8

A9

A4

A5

A6

A14

A15

A16

W

I-004

MT

CVT

M

8

9

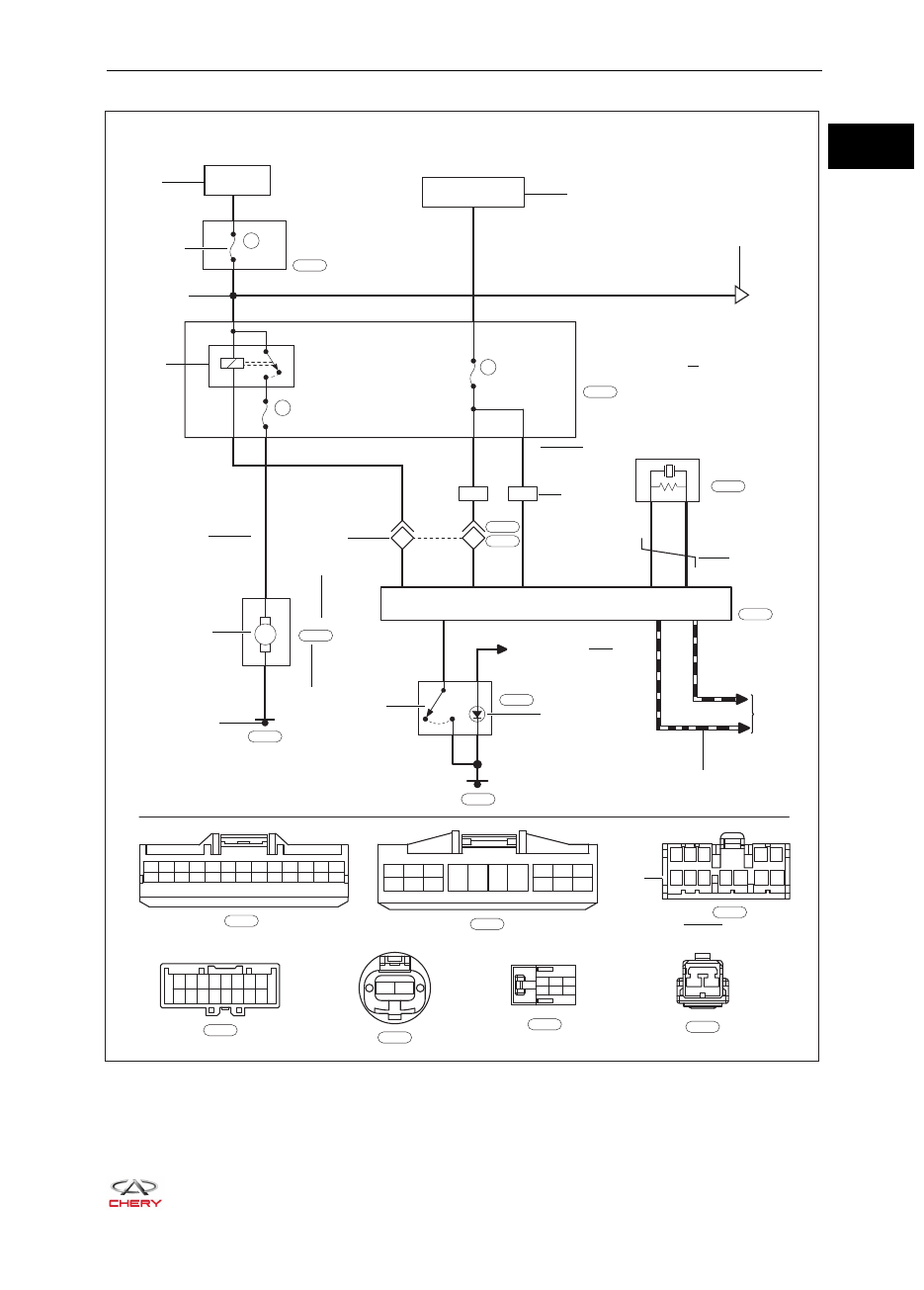

3.   Пример электрической схемы


ПРИМЕР

АККУМ.

БАТАРЕЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ И

РЕЛЕ В МОТОРНОМ ОТСЕКЕ

БЛОК

ПРЕДОХРАНИТЕЛЕЙ

И РЕЛЕ

В САЛОНЕ

ГЛАВНОЕ РЕЛЕ

ПОЛОЖЕНИЕ ON

ИЛИ START ЗАМКА

ЗАЖИГАНИЯ

ДАТЧИК

ЭЛЕКТРОДВИГАТЕЛЬ

БЛОК

УПРАВЛЕНИЯ

К ЦЕПИ

ПИТАНИЯ

ПОДСТВЕТКИ

К СИСТЕМЕ

CAN

ВЫКЛЮЧАТЕЛЬ

02 - ВВЕДЕНИЕ

02-

24

Ниже приведен перечень обозначений, используемых в электрической схеме.

№

Позиция

Описание

[1]

Аккумуляторная батарея

Указывает подачу питания от «положительного» вывода аккумулятор-
ной батареи к электрооборудованию.

[2]

Предохранитель

Это обозначение относится к предохранителю; "EF05" указывает но-
мер предохранителя; "30A" указывает номинал предохранителя.

[3]

Место сращивания проводов

Сплошной круг указывает на то, что соединен каждый пересекающий-
ся провод.

[4]

Реле

Это обозначение указывает на реле; надпись "MAIN RELAY" указывает
на название реле; "1", "2", "3" и "5" обозначают номера контактов реле.

[5]

Цвет

Указание цвета данного провода. Цвета проводов следующие:
B = черный;
W = белый;
R = красный;
G = зеленый;
L = голубой;
Y = желтый;
Br = коричневый;
O = оранжевый;
Gr = серый;
P = розовый;
V = фиолетовый;
Lg = светло-зеленый.
Например: "BrR" указывает на то, что основной цвет провода коричне-
вый, а второй цвет красный.

[6]

Разъем

Указывает коммутирующие разъемы. "A" – это гнездовой разъем и
"1-013" его соответствующий номер; "0" – это штыревой разъем и
"E-010" его соответствующий номер. Номер "2" и "3" внутри гнездового
разъема указывает номер контакта. " — " указывает разные контакты,
исходящие из одного и того же соединения разъема.

[7]

Электродвигатель

Это обозначение электродвигателя.

[8]

Название компонента

Указывает название компонента.

02 - ВВЕДЕНИЕ

02-

25

№

Позиция

Описание

[9]

Номер разъема

"E-011" указывает номер разъема данного компонента, а буква "E" ука-
зывает код жгута проводов, к которому относится разъем. Цвета разъ-
емов следующие:

E = Жгут проводов моторного отсека;

E = Жгут проводов двигателя;

I = жгут проводов панели управления;

B = жгут проводов кузова;

F = жгут проводов передней левой двери;

H = жгут проводов передней правой двери;

L = жгут проводов задней левой двери;

R = жгут проводов задней правой двери;

T = жгут проводов двери багажного отделения;

P = провода аккумуляторной батареи;

U = жгут проводов автоматической коробки передач (для вариатора);

N = жгут проводов соединения на «массу».

K = кондиционер

[10]

Точка соединения с "массой" Указывает соединение на «массу».

[11]

Выключатель

Это обозначение выключателя.

[12]

Модель автомобиля

"CVT" указывает, что это для автомобиля с вариатором; "MT" указывает,
что это для автомобиля с механической коробкой передач.

[13]

Номер контакта

Указывает номер контакта в разъеме данного компонента.

[14]

Замок зажигания

Указывает подачу питания от замка зажигания к электрооборудова-
нию.

[15]

Подключен к …

Указывает, что жгут проводов переходит на электрическую схему на
следующей странице. Буква "A" соединена с буквой "A" на электриче-
ской схеме на следующей странице.

[16]

Название блока предохрани-

телей и реле

Указывает название блока предохранителей и реле.

[17]

Витая пара проводов

Указывает на то, что два провода скручены.

[18]

Питание подсветки

Указывает на подачу питания для подсветки от регулятора яркости под-
светки.

[19]

Светодиодный

Используется для индикаторов, сигнализаторов или подсветки в вы-
ключателях или панели приборов.

[20]

CAN

Указывает провод CAN в электрических схемах. Подключено к системе
CAN.

[21]

Изображение разъема

Показывает поперечное сечение разъема и нумерацию контактов разъ-
ема.

[22]

Цвет разъема

Буква "W" указывает цвет разъема. Коды цвета аналогичны приведен-
ным выше.

02 - ВВЕДЕНИЕ

02-

26

Указатель электрических схем

Для поиска места расположения компонентов или систем автомобиля на электрической схеме ис-
пользуйте приведенную ниже таблицу. Проще искать электрические схемы в Руководстве по ремон-
ту, исходя из компонентов или систем автомобиля.

Для вас в колонке «Есть ли в разделе какая-нибудь электрическая схема» отмечено, имеется ли лю-
бая электрическая схема для компонентов или электрических систем.

Раздел Руководства по ремонту

Есть ли в разделе какая-нибудь

электрическая схема

Предисловие

-

Введение

-

Подготовка

-

Технические данные для выполнения ремонта

-

Техническое обслуживание

-

Система управления двигателем SQR484F

Да

Механические компоненты двигателя SQR484F

-

Топливная система двигателя SQR484F

Да

Система понижения токсичности двигателя SQR484F

Да

Система впуска двигателя SQR484F

Да

Система выпуска двигателя SQR484F

-

Система охлаждения двигателя SQR484F

Да

Система смазки двигателя SQR484F

-

Система зажигания двигателя SQR484F

Да

Система впуска двигателя SQR484F

Да

Система зарядки двигателя SQR484F

Да

Коробка передач QR525MHE

-

Коробка передач QR019CHA

Да

Сцепление

-

Вал привода колеса

-

Главная передача

-

Мосты

-

Подвеска

-

Колеса и шины

-

Управление тормозной системой

Да

Тормозная система

Да

Стояночный тормоз

Да

Рулевая колонка

Да

Рулевое управление с гидравлическим усилителем

-

Электрический усилитель рулевого управления

Да

Кондиционирование воздуха

Да

Дополнительная удерживающая система

Да

Ремни безопасности

Да
