b.  Меры предосторожности при работе с напольным подъемником

Следуйте рекомендациям по технике безопасности, изложенным в Руководстве



•

изготовителя подъемника.

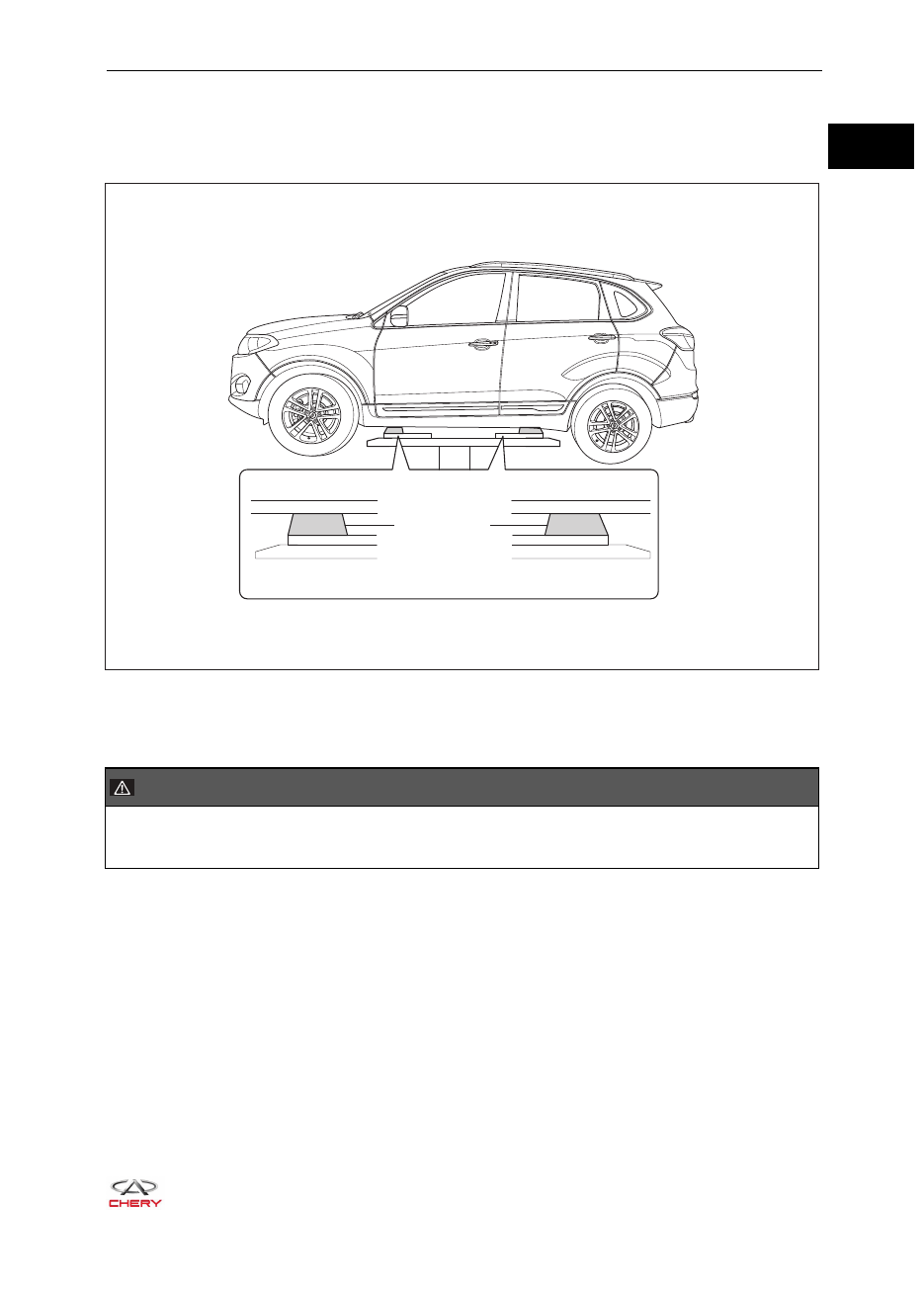

Используйте нажимные переходники напольного подъемника (резиновые блоки) на его



•

поверхности.

RT21020030

Attachment

Операции технического обслуживания

1.   Использование крепежных деталей

 ПРЕДУПРЕЖДЕНИЕ

Применение неподходящих крепежных деталей может вызвать повреждение компонентов.



•

Во избежание травм или смертельного случая внимательно изучите приведенные ниже
инструкции.

В данном Руководстве справочные данные по крепежным деталям и моменту затяжки



•

приведены в метрических единицах.
Очень важно при сборке использовать новые крепежные детали (гайки, болты и т.д.) во



•

время технического обслуживания и ремонта.

Если невозможно заменить крепежные детали, используйте другие крепежные детали с анало-
гичными характеристиками.

Нажимной

переходник

02 - ВВЕДЕНИЕ

02-

8

2. Снятие

деталей

При устранении неисправности постарайтесь опре-
делить ее причину. До начала работы следует опре-
делить детали и узлы, которые должны быть сняты
и заменены. После снятия компонентов нужно за-
крыть в них все отверстия, чтобы предотвратить по-
падание внутрь посторонних частиц.

3.   Разборка компонентов

Если процедуры разборки сложные и необходимо разобрать большое количество компонентов,
убедитесь, что способы разборки не затронут свойства или внешний вид деталей. Пометьте
каждую деталь для сборки.

4.   Проверка деталей


После снятия проверьте каждую деталь на наличие деформации, повреждений или других не-
достатков.

5.   Расположение деталей по порядку

Тщательно расположите все снятые детали, чтобы упростить из сборку.

Всегда располагайте отдельно снятые детали и детали, предназначенные для повторного ис-
пользования, и помечайте их.

6.   Очистка деталей

Полностью и осторожно очищайте детали, предназначенные для повторного использования.

 ПРЕДУПРЕЖДЕНИЕ

При продувке деталей сжатым воздухом грязь или другие частицы, находящиеся на них, могут



•

попасть вам в глаза. Поэтому следует надевать защитные очки.

7. Сборка

компонентов

При сборке компонентов всегда строго соблюдайте заданные значения параметров (момент
затяжки, величина зазора и т.д.).

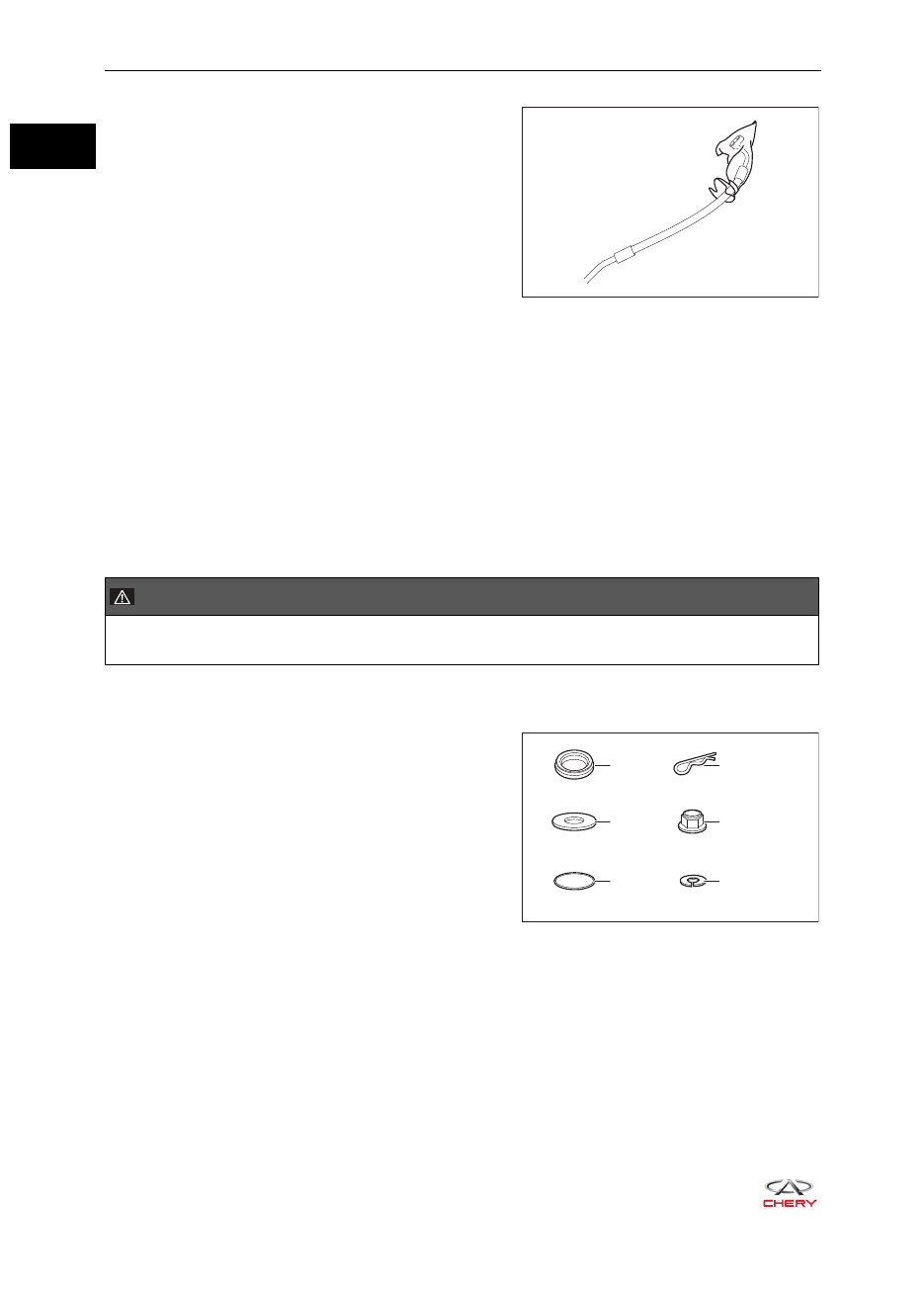

Если необходимо заменить перечисленные ниже
детали, заменяйте их новыми деталями.

Масляное уплотнение



•

Прокладка



•

Уплотнительное кольцо



•

Пружинная шайба



•

Шплинт



•

Гайка с нейлоновой вставкой



•

RT21020040

RT21020050

Масляное

уплотнение

Шплинт

Прокладка

Гайка с нейлоновой

вставкой

Уплотни-

тельное

кольцо

Пружинная

шайба

02 - ВВЕДЕНИЕ

02-

9

8.   Смазка и герметизация

Используйте герметик и прокладку строго по позиции.

После нанесения герметика устанавливайте компоненты до того, как высохнет герметик, чтобы
избежать появление утечек. Наносите смазку на подвижные части и трущиеся поверхности ком-
понентов.

При сборке наносите достаточное количество масла или смазки на указанные места (например,
масляное уплотнение).

9.   Регулировка

Для регулировки применяйте подходящий инструмент и приборы.

10.  Детали с предварительно нанесенным покрытием

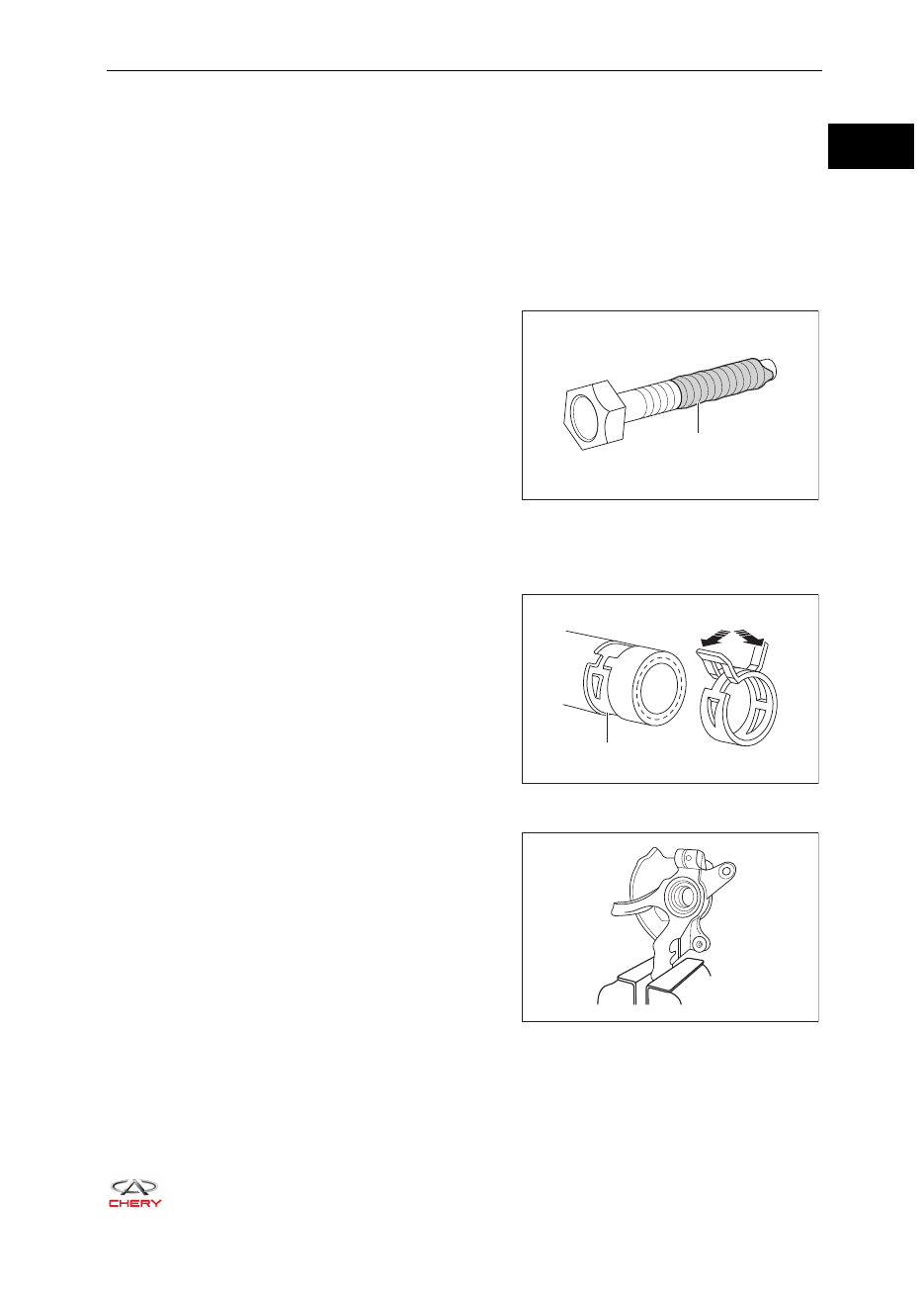

На заводе-изготовителе на резьбовую часть болтов
и гаек наносится резьбовой фиксатор.

При повторном использовании болтов или гаек, при
ослаблении резьбового соединения или при любом
страгивании резьбового соединения с места на их
резьбовую часть нужно нанести предусмотренный
технологией свежий резьбовой фиксатор.

11.  Резиновые детали и резиновые шланги

Избегайте попадания бензина или масла на резиновые детали и резиновые шланги.

12.  Хомут

Перед снятием шланга запомните положение хому-
та, чтобы затем установить его в то же самое поло-
жение.

Заменяйте деформированные или гнутые хомуты
на новые.

При повторном использовании шланга устанавли-
вайте хомут на его собственный след.

Для эластичного хомута после установки нажимай-
те его лапки в направлении, указанном на рисунке,
чтобы слегка их раздвинуть.

13.  Тиски

При использовании тисков устанавливайте на их
губки защитные пластины, чтобы предотвратить по-
вреждение деталей.

RT21020060

RT21020070

RT21020080

Резьбовой фиксатор

Эластичный хомут

След хомута

02 - ВВЕДЕНИЕ

02-

10

14.  Беговые барабаны

При проверке автомобиля на беговых барабанах уделите внимание следующему:

Установите вентилятор перед автомобилем. Предпочтительнее использовать вентилятор,



•

производительность которого изменяется пропорционально частоте вращения коленчатого
вала двигателя.
Присоедините шланг системы удаления отработавших газов.



•

 ПРЕДУПРЕЖДЕНИЕ

Отработавшие газы могут привести к серьезному отравлению и смерти. В отработавших



•

газах содержится оксид углерода (CO) – бесцветный газ без запаха. После его вдыхания люди
падают в обморок и получают отравление.

Охлаждайте трубы выпускной системы вентилятором.



•

Поддерживайте чистоту и порядок в зоне вокруг автомобиля.



•

Контролируйте температуру охлаждающей жидкости двигателя.



•
