Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

RF07

BCM/EPS/PEPS

RF16

-

RF25

-

RF08

Подушка безопасности

RF17

-

RF26

-

RF09

Выключатель стоп-
сигналов

RF18

-

Блок B предохранителей и реле в салоне автомобиля

Блок B предохранителей
и реле в салоне автомобиля

324

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

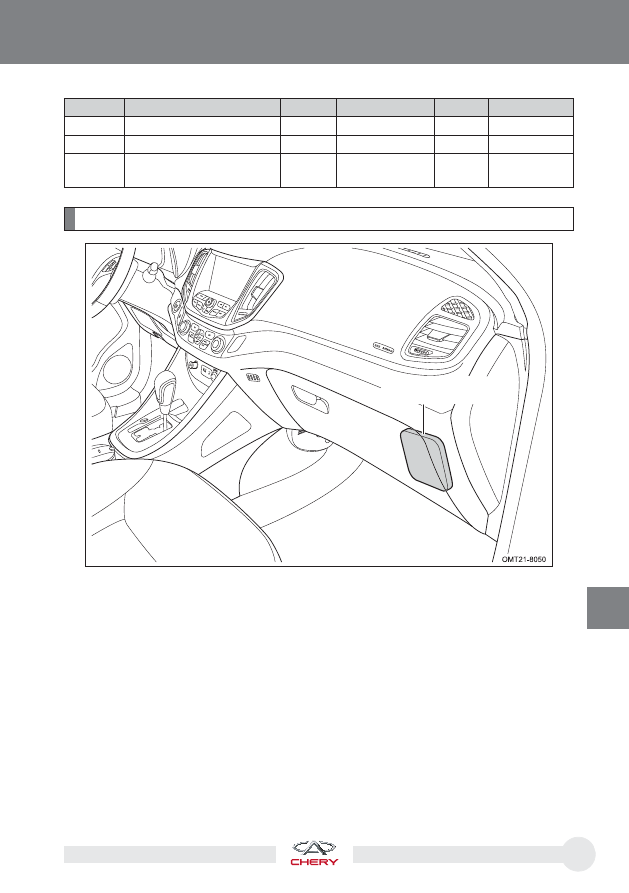

Расположение предохранителей и реле в блоке B предохранителей



и реле в салоне автомобиля

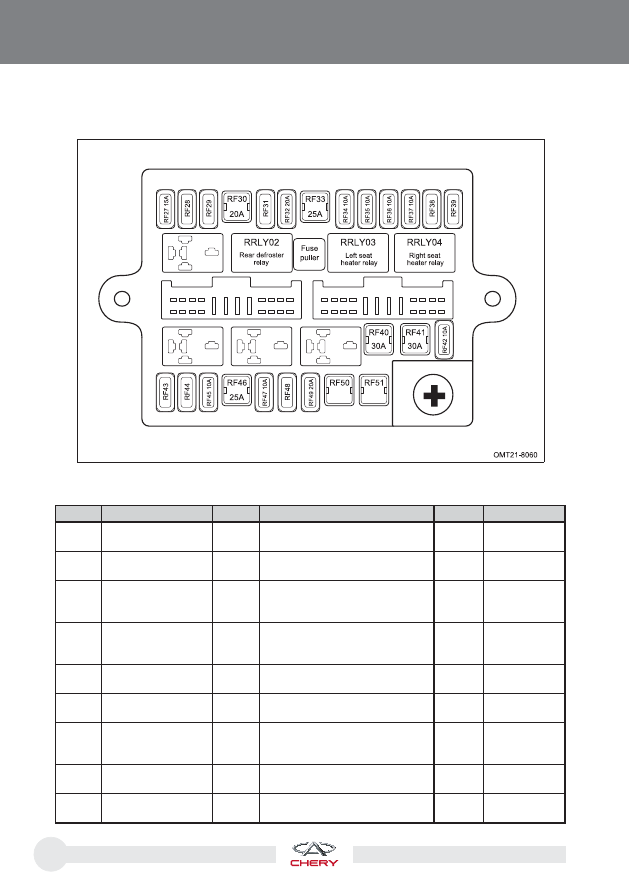

Описание блока предохранителей и реле в салоне автомобиля



№ п.п.

Описание

№ п.п.

Описание

№ п.п.

Описание

RF27

Запасной

RF36

Резервный

RF45

Резервное
питание

RF28

-

RF37

Обогрев сиденья переднего
пассажира

RF46

Замок зажи-
гания

RF29

-

RF38

-

RF47

Кнопка запу-
ска и останов-
ки двигателя

RF30

Блок A предохра-
нителей и реле в
салоне автомобиля

RF39

-

RF48

-

RF31

-

RF40

Функция защиты от защемления
(правая дверь)

RF49

Вентиляцион-
ный люк

RF32

Электропривод ре-
гулировки сидений

RF41

Функция защиты от защемления
(левая дверь)

RF50

-

RF33

Обогрев заднего
стекла

RF42

Сигнал обратной связи обо-
гревателя заднего стекла и на-
ружных зеркал заднего вида

RF51

-

RF34

Обогрев сиденья
водителя

RF43

RF35

Выключатель стоп-
сигналов

RF44

325

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Проверка уровня моторного масла

Проверяйте уровень моторного масла с помощью щупа на полностью прогре-
том и неработающем двигателе.

1. После прогрева двигателя остановите автомобиль на горизонтальной пло-

щадке. Подождите примерно 5 минут после остановки двигателя.

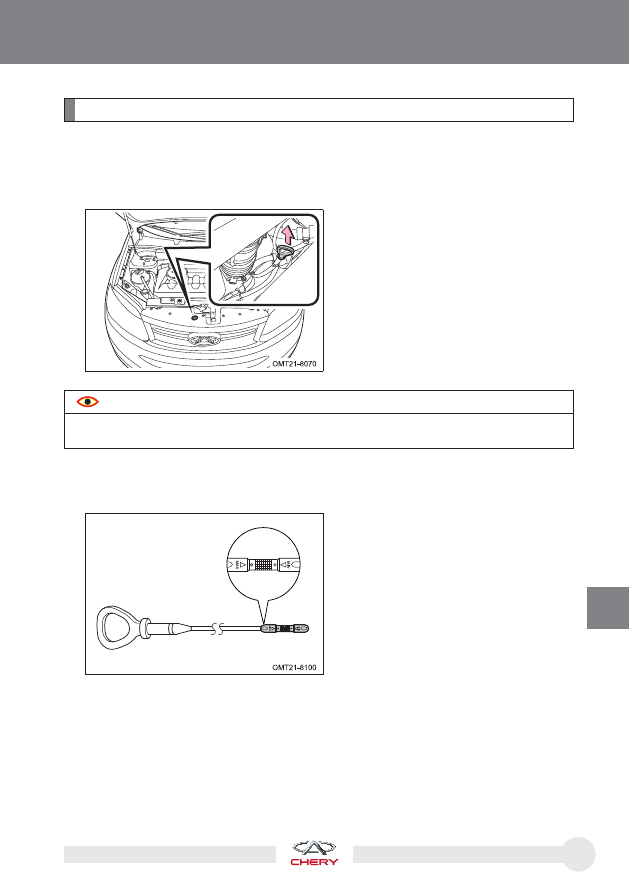

2. Откройте капот, извлеките масля-

ный щуп и протрите его чистой тка-
нью.



  ОСТОРОЖНО

Подставьте ткань под конец щупа, чтобы масло не капало на двигатель или кузов ав-
томобиля.

3.  Снова вставьте щуп на место до упора.

4.  Затем снова извлеките щуп и проверьте уровень моторного масла.

Если уровень масла выше метки MAX,
слейте избыток масла.

Если уровень масла находится между
метками MIN и MAX, то уровень в нор-
ме.

Если уровень масла находится на мет-
ке MIN или ниже нее, следует долить
масло.

326

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ





ОПАСНОСТЬ

Будьте осторожны, чтобы не коснуться горячего выпускного коллектора.



  ОСТОРОЖНО

Будьте осторожны, чтобы масло не попало на компоненты автомобиля.



Не проверяйте уровень масла сразу же после прогрева двигателя, подождите пока



масло стечет в поддон картера.

 Добавление моторного масла



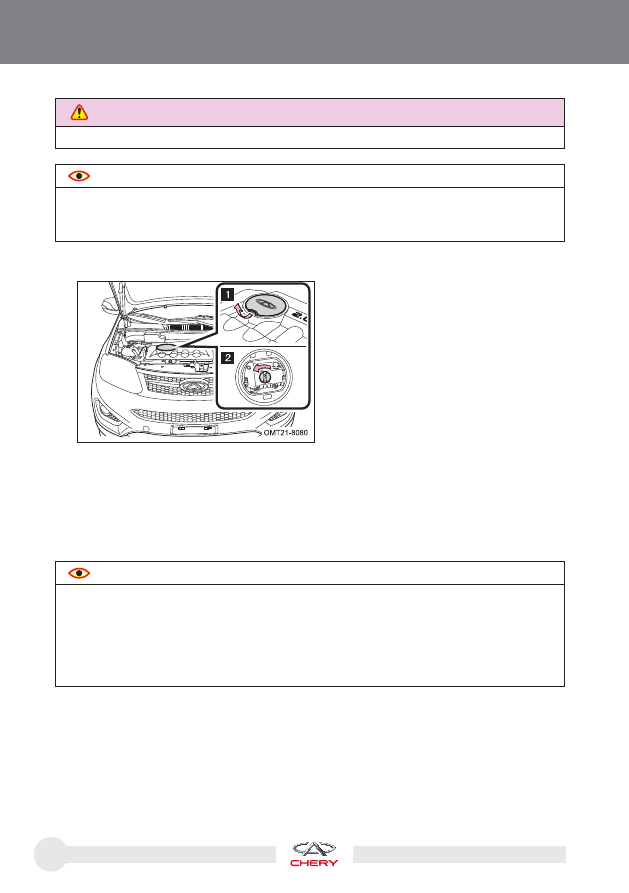

1. Откройте крышку пробки маслоза-

ливной горловины.

2. Поверните пробку маслозаливной

горловины против часовой стрелки
и откройте ее.

3. Долейте необходимое количество моторного масла с помощью воронки и

проверьте уровень с помощью щупа.

4.  Если уровень моторного масла находится в допустимых пределах, поверните

пробку маслозаливной горловины в направлении часовой стрелки, затяните
ее и установите на место крышку пробки.



  ОСТОРОЖНО

Не заливайте моторное масло выше отметки максимума, в противном случае дви-



гатель может выйти из строя.

Используйте только моторное масло, рекомендованное компанией Chery. Инфор-



мация о типе и количестве заливаемого моторного масла приведена в разделе
«Система смазки» главы 9.

Масляный фильтр меняется одновременно с заменой моторного масла.
