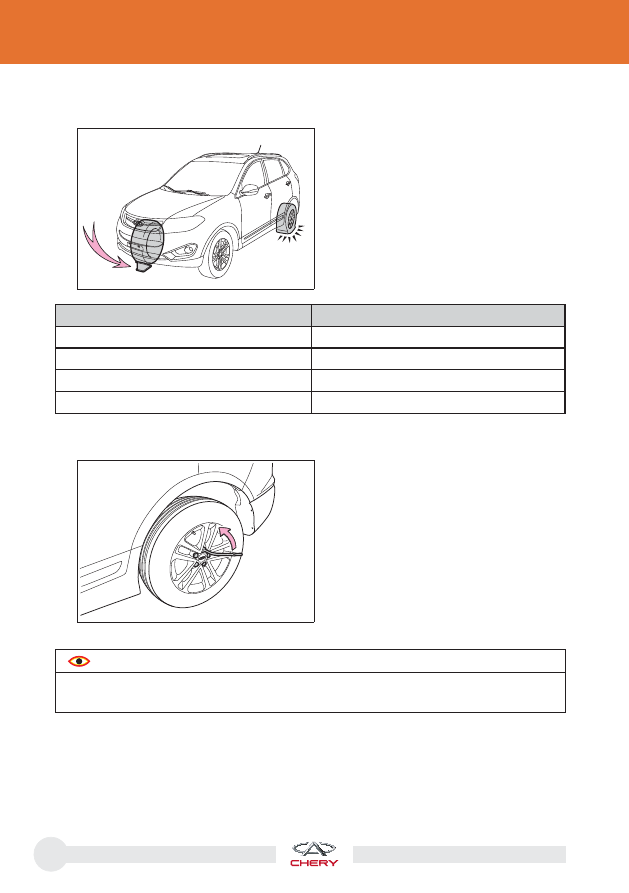

2.  Установка противооткатных упоров.

3.  Отверните все колесные болты.

OMT21-6060

OMT21-6070

При подъеме автомобиля домкратом
следует установить противооткатные
упоры под колесо, находящееся по
диагонали от поврежденного колеса,
чтобы избежать самопроизвольного
движения автомобиля.

Всегда перед подъемом автомобиля
на домкрате следует ослабить затяжку
всех болтов крепления колеса, вра-
щая их в направлении против часовой
стрелки с помощью колесного ключа.



Для развития максимального момен-
та при откручивании следует устано-
вить колесный ключ на болт так, чтобы
ручка ключа находилась с правой сто-
роны, затем взяться за конец ручки
этого ключа и потянуть его вверх, как
показано на рисунке.

Поврежденное колесо

Положение противооткатного упора

Переднее левое колесо

Позади заднего правого колеса

Переднее правое колесо

Позади заднего левого колеса

Заднее левое колесо

Перед передним правым колесом

Заднее правое колесо

Перед передним левым колесом



  ОСТОРОЖНО

Не допускайте соскальзывания колесного ключа с головки болта.



Не отворачивайте болты: сделайте примерно пол-оборота ключом.



283

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ

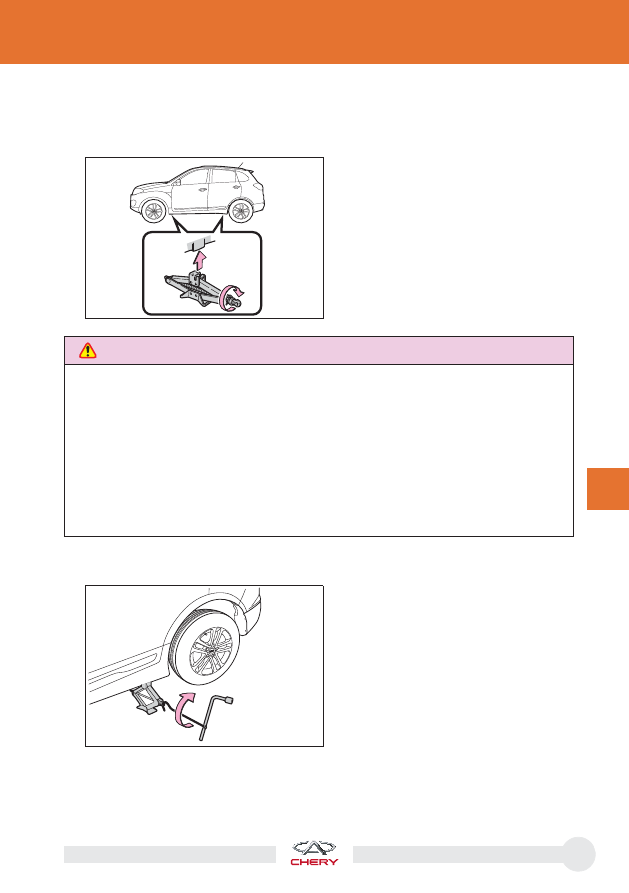

4. Установите домкрат на горизонтальной площадке с твердым покрытием и

убедитесь, что углубление на его опорной площадке точно совпадает с опо-
рой для домкрата.

OMT21-6080

Вращайте ручку домкрата по направ-
лению часовой стрелки рукой до тех
пор, пока углубление на опорной пло-
щадке домкрата не коснется опоры
для домкрата на кузове автомобиля.





ОПАСНОСТЬ

При подъеме автомобиля домкратом всегда соблюдайте следующие меры предосто-
рожности:

Домкрат должен использоваться только для замены колес или установки и снятия



цепей противоскольжения.

Запрещается запускать двигатель, если автомобиль поднят домкратом.



Домкрат должен устанавливаться под опору для соответствующего колеса. В про-



тивном случае он может повредить кузов автомобиля или стать причиной получе-
ния травмы.

Запрещается подкладывать под домкрат или класть на домкрат любые предметы.



Запрещается одновременно использовать более одного домкрата.



5.  Поднимайте автомобиль домкратом после того, как убедитесь, что в автомо-

биле нет никого.

Для подъема автомобиля домкратом
установите ручку домкрата на домкрат,
вставьте колесный ключ в ручку дом-
крата, затем вращайте этот ключ в на-
правлении часовой стрелки. Как только
головка домкрата коснется опорной
площадки на кузове и начнет поднимать
автомобиль, снова проверьте правиль-
ность установки домкрата.

OMT21-6090

284

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

OMT21-6100

OMT21-6110

OMT21-6120





ОПАСНОСТЬ

Если автомобиль поднят домкратом, то под его кузовом запрещается располагать



любую часть тела во избежание получения травмы.

Поднимите автомобиль на подходящую высоту, на которой можно снять колесо.



Максимально допустимая нагрузка на домкрат составляет 1000 кг.



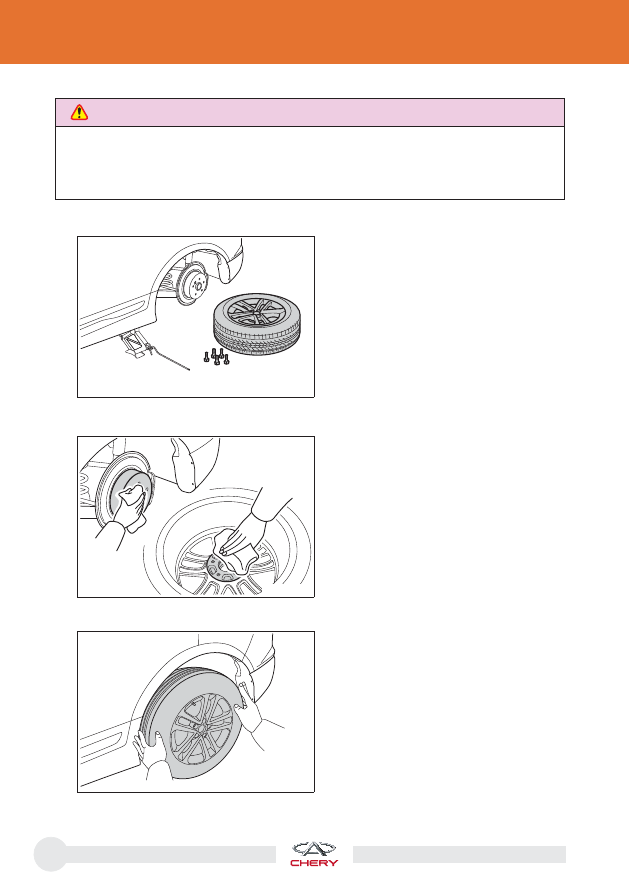

6.  Снимите поврежденное колесо.

7.  Установите запасное колесо.

С помощью колесного ключа отвер-
ните 5 болтов крепления колеса, вра-
щая его в направлении против часовой
стрелки, и снимите колесо.



Кладите снятое колесо на землю вы-
пуклой поверхностью вверх, чтобы не
поцарапать его.

a.  Перед установкой колеса удалите

любые загрязнения с привалочной
поверхности с помощью проволоч-
ной щетки. Проверьте, что поверх-
ность контакта ступицы и колеса
находится в хорошем состоянии. В
противном случае колесные болты
не будут затянуты должным обра-
зом, что в итоге приведет к серьез-
ным последствиям.

b.  Установите запасное колесо на сту-

пицу.

285

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ



6

В СЛУЧАЕ НЕИСПРАВНОСТИ



  ОСТОРОЖНО

Для установки запасного колеса расстояние от нижней точки колеса до опорной по-
верхности должно быть больше, чем для снятия. При необходимости измените высоту
подъема автомобиля домкратом.

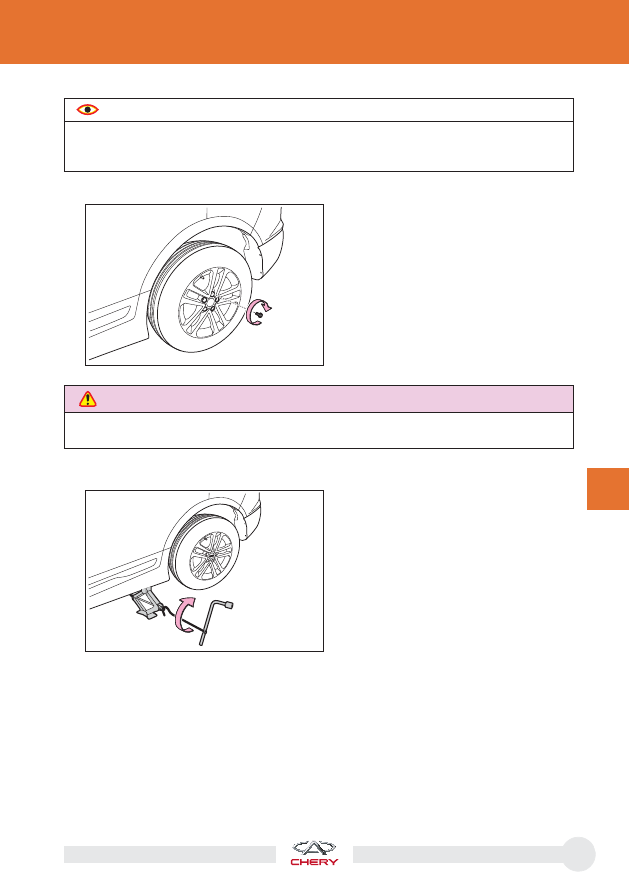

8.  Заверните болты крепления колеса.

9.  Полностью опустите автомобиль и затяните колесные болты.

OMT21-6121

OMT21-6090

Сначала заверните 5 колесных болтов
рукой, вращая их по направлению ча-
совой стрелки. Затем сдвиньте колесо
в правильное положение и частично
затяните все болты с помощью колес-
ного ключа.

Для опускания автомобиля вращайте
колесный ключ в направлении против
часовой стрелки.





ОПАСНОСТЬ

Запрещается наносить смазку на резьбовую часть болтов. Если на болте имеются сле-
ды смазки, удалите ее перед заворачиванием в ступицу.
