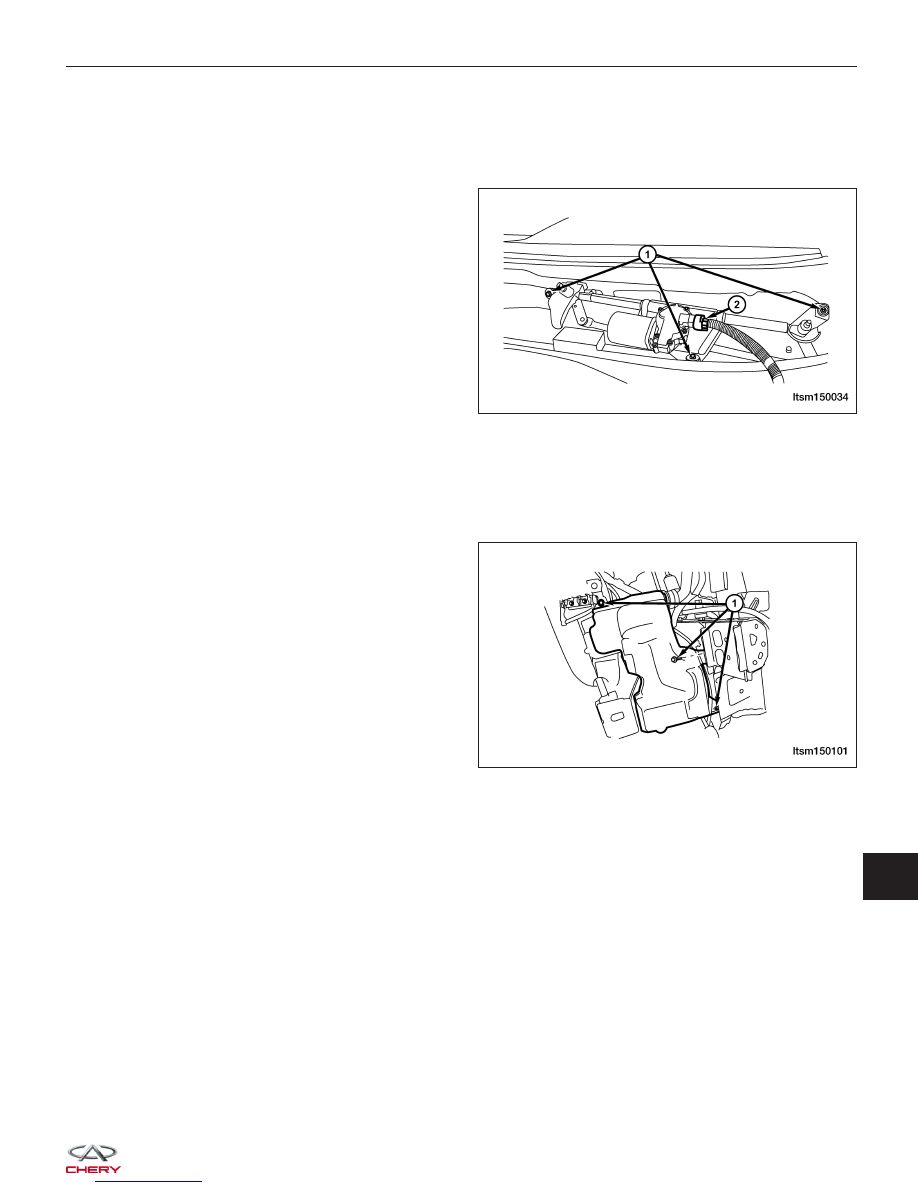

Front Wiper Link

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the left lower trim panel of the front wind-

shield.

3. Remove the mounting bolts (1) and the front wiper

motor electrical connector (2), then remove the
wiper link.
(Tighten: Wiper arm linkage mechanism mounting
bolts to 10 ± 1 N·m)

4. Installation is in the reverse order of removal.

Washer Bottle

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the front bumper (See Front Bumper

Removal & Installation in Section 15 Body &
Accessories).

3. Disconnect the washer hose and the washer pump

electrical connector.

4. Remove the mounting bolts (1) as shown to

remove the washer bottle.

5. Installation is in the reverse order of removal.

Washer Pump

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the front bumper (See Front Bumper Removal & Installation in Section 15 Body & Accessories).

3. Disconnect the washer hose and the washer pump electrical connector.

4. Drain the washer fluid.

5. Remove the washer pump assembly.

6. Installation is in the reverse order of removal.

WIPERS AND WASHERS

LTSM150034

LTSM150101

15

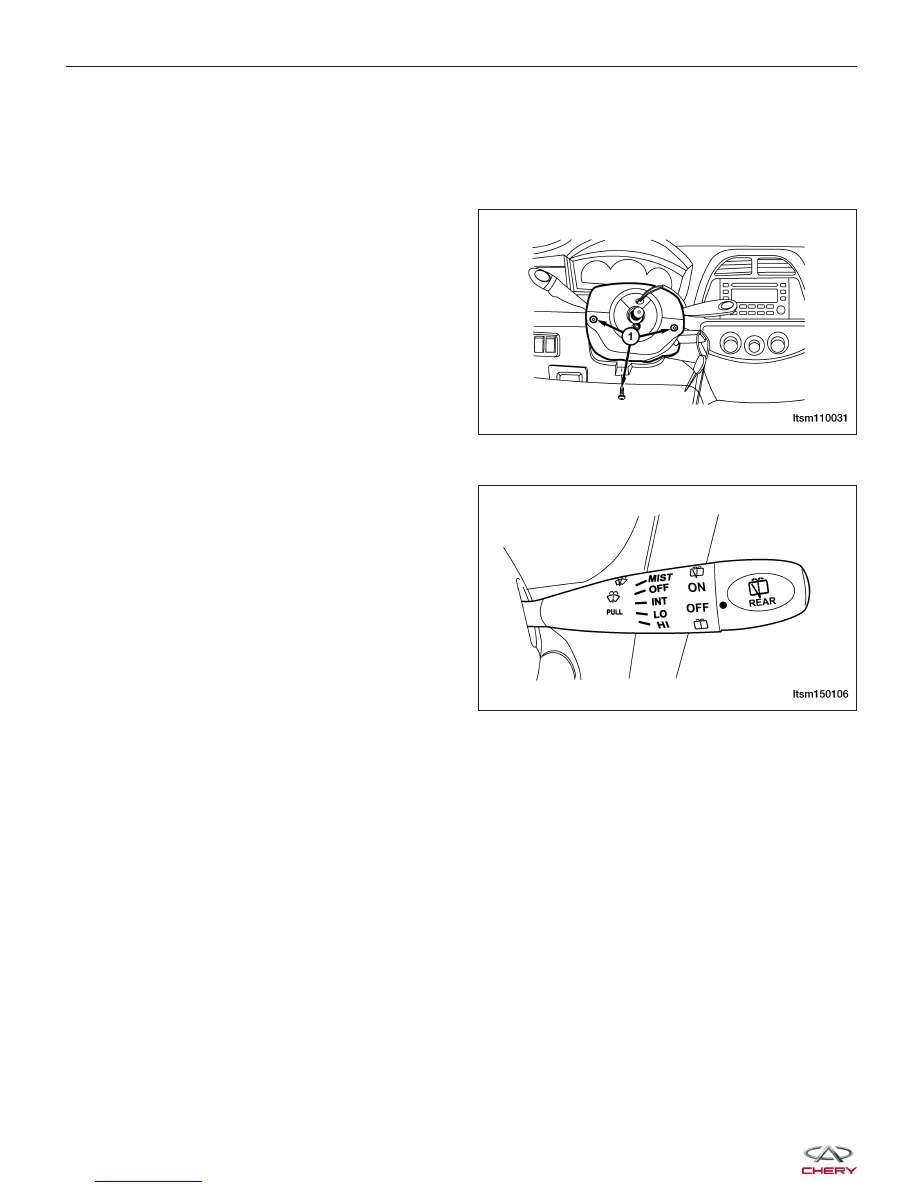

Wiper Switch

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the steering wheel (See Steering Wheel Removal & Installation in Section 11 Steering).

3. Remove the steering column shroud retaining

screws (1) and then remove the shroud.

4. Disconnect the wiper switch electrical connector.

5. Loosen the clamp and remove the wiper switch.

6. Installation is in the reverse order of removal.

WIPERS AND WASHERS

LTSM110031

LTSM150106



WIRING

16

CONTENTS

page

Wiring Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-1

Vehicle Power Distribution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-12

Vehicle Ground Distribution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-27

Vehicle Fuse Box Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-37

Vehicle Wiring Harness Layout . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-44

WIRING INFORMATION

GENERAL INFORMATION

16-2

Description

16-2

Electrical Schematics

16-2

International Symbols

16-3

ELECTRICAL TROUBLESHOOTING

16-5

Troubleshooting Wiring Problems

16-5

Testing For Voltage

16-5

Testing For Continuity

16-5

Testing For A Short To Ground

16-5

Intermittent and Poor Connections

16-5

ELECTRICAL TROUBLESHOOTING

TOOLS

16-6

Jumper Wires

16-6

Voltmeter

16-6

Ohmmeter

16-7

ELECTRICAL REPAIR

16-8

Wire Repair

16-8

Fuse Replacement

16-8

ELECTRICAL COMPONENTS

16-9

Battery Cable

16-9

Sensors, Switches, and Relays

16-9

Connectors

16-10

16



GENERAL INFORMATION

Description

The wiring information includes wiring diagrams, proper wire and connector repair procedures, details of wire harness
routing and retention, connector pin-out information and location views for the various wiring harness components,
splices and grounds.

Electrical Schematics

The electrical schematics are grouped into individual service manual chapters. If a component is most likely found in
a particular group, it will be shown complete (all wires, connectors, and pins) within that group. For example, the
Engine Control Module (ECM) is most likely to be found in Chapter 03 (Electronic Engine Controls), so it is shown
there complete. It can, however, be shown partially in another group if it contains some associated wiring.

Chery electrical schematics are designed to provide information regarding the vehicles wiring content. In order to
effectively use the wiring diagrams to diagnose and repair Chery vehicles, it is important to understand the following
features and characteristics:

• Diagrams are arranged such that the power (B+) side of the circuit is placed near the top of the page, and the

ground (B-) side of the circuit is placed near the bottom of the page.

• All switches, components, and modules are shown in the at rest position with the doors closed and the key

removed from the ignition switch.

• Components are shown with a solid line around the component.

• It is important to realize that no attempt is made on the diagrams to represent components and wiring as they

appear on the vehicle. For example, a short piece of wire is treated the same as a long one.

• Switches and other components are shown as simply as possible, with regard to function only.
