SPARE TIRE SUPPORT

Spare Tire Support

Removal & Installation

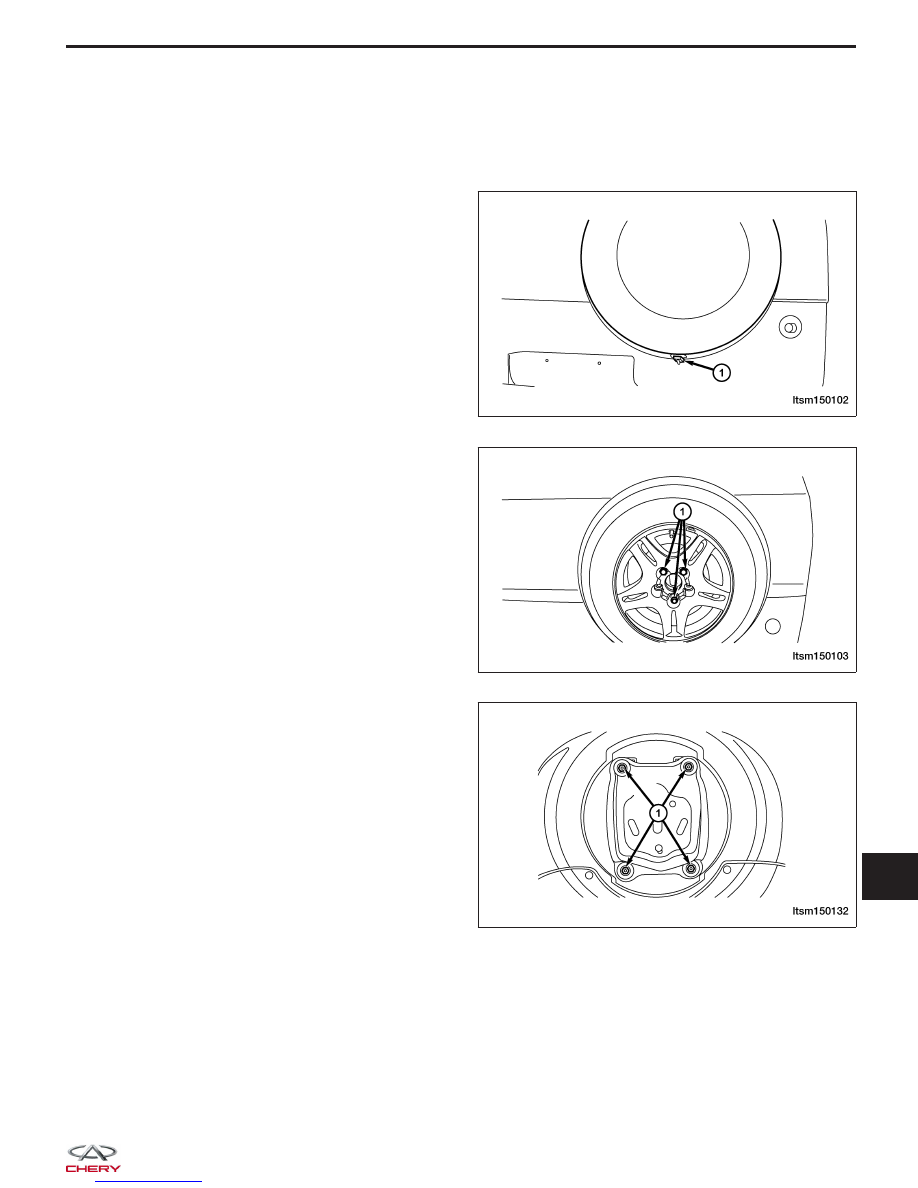

1. Loosen the spare tire cover clasp (1) and then

remove the spare tire cover.

2. Using special tool, remove the spare tire mounting

nuts (1) and then remove the spare tire.

3. Remove the spare tire support mounting bolts (1)

and then remove the spare tire support.

4. Installation is in the reverse order of removal.

LTSM150102

LTSM150103

LTSM150132

15



HORN

Description

A dual note electric horn system is installed on this vehicle. The horn system features electromagnetic horns. The
horn system includes the following components:

• Horn - The horns are located inside the left front bumper.

• Horn Switch - The horn switch is located under the driver airbag.

Operation

The horn system circuit is designed so that the system will remain operational, regardless of the ignition switch posi-
tion.

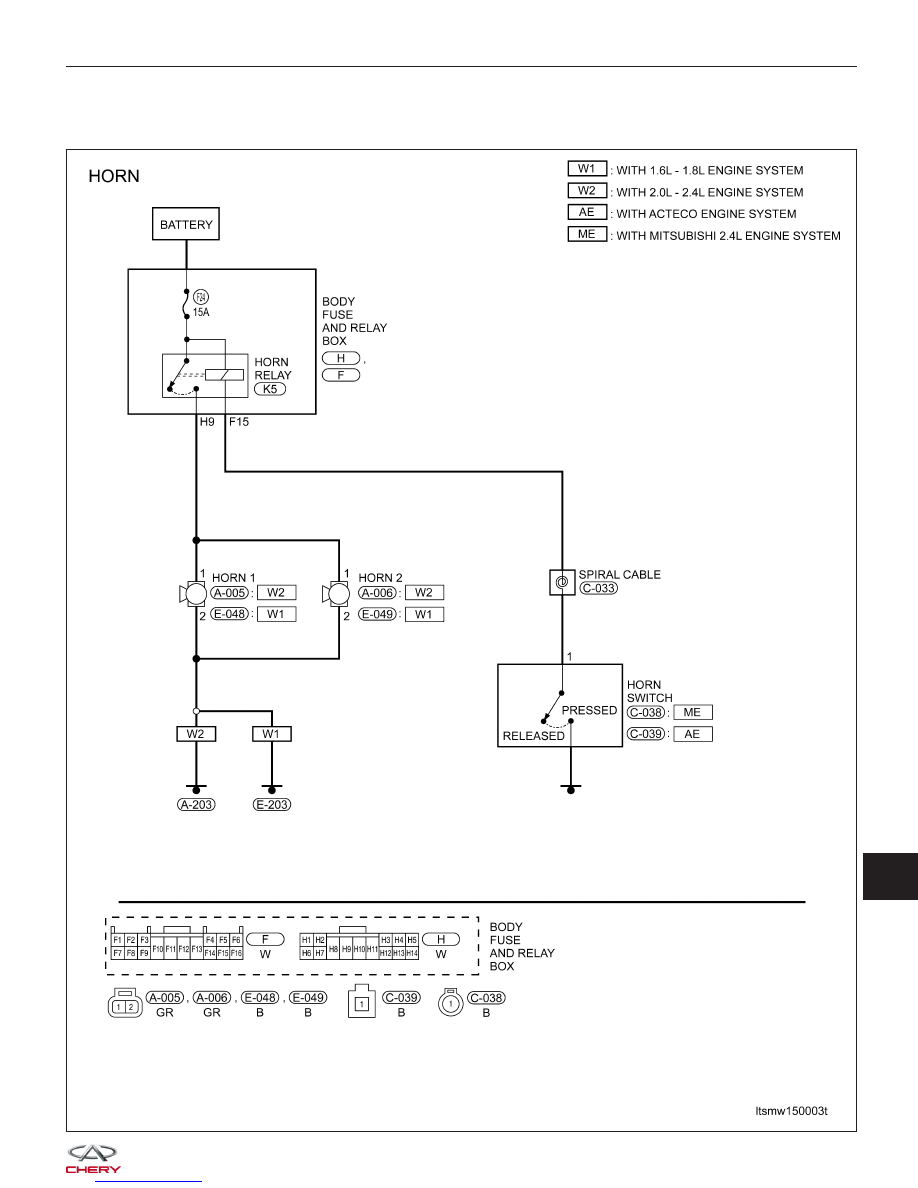

Electrical Schematics

Horn (Page 1 of 1)

HORN

LTSMW150003T

15



Horn

Removal & Installation

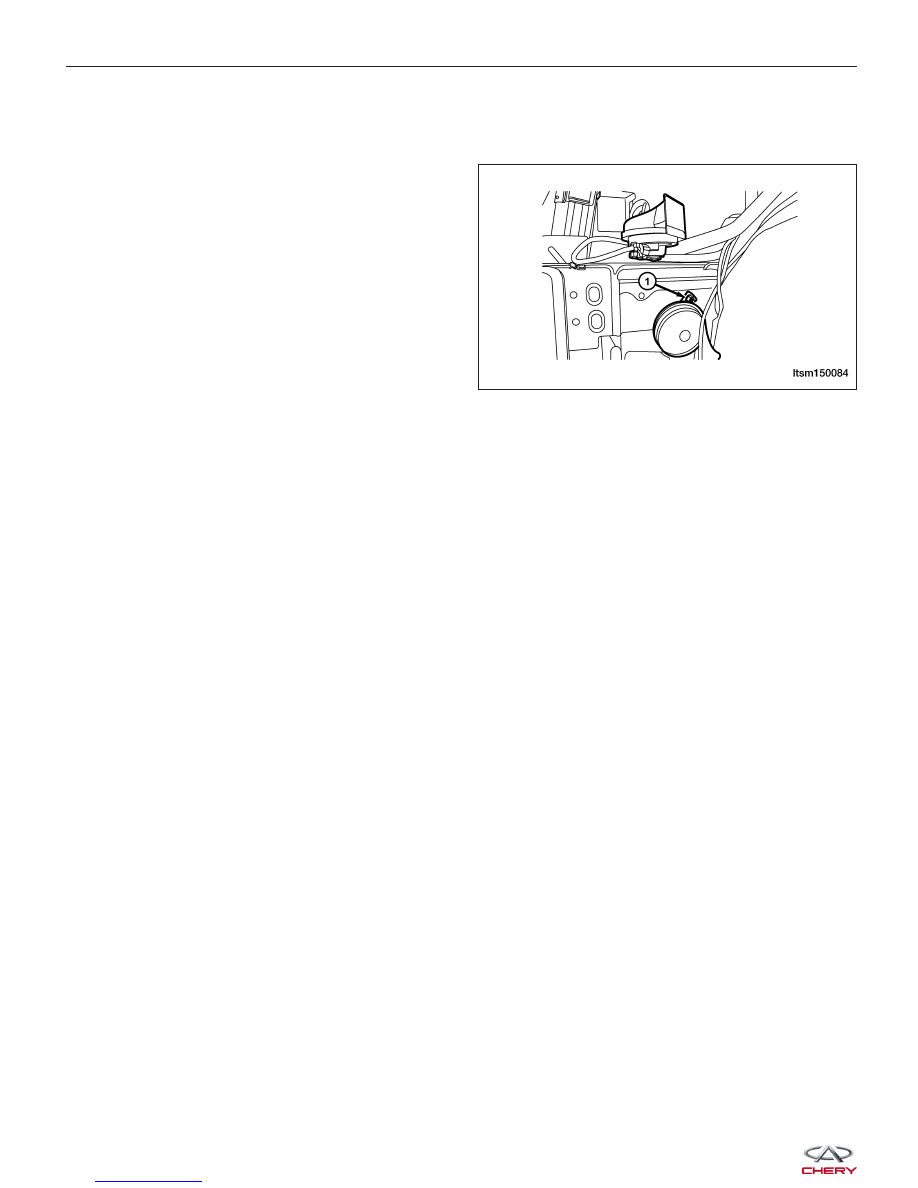

1. Remove the right headlamp assembly.

2. Disconnect the horn electrical connector.

3. Remove the horn mounting nut (1).

(Tighten: Horn mounting nut to 8 N·m)

4. Remove the horn.

5. Remove the other horn like this horn.

6. Installation is in the reverse order of removal.

HORN

LTSM150084
