Front Combination Lamp Assembly

Removal & Installation

1. Open the hood.

2. Disconnect the turn signal lamp.

3. Disconnect the high/low beam front combination

lamp.

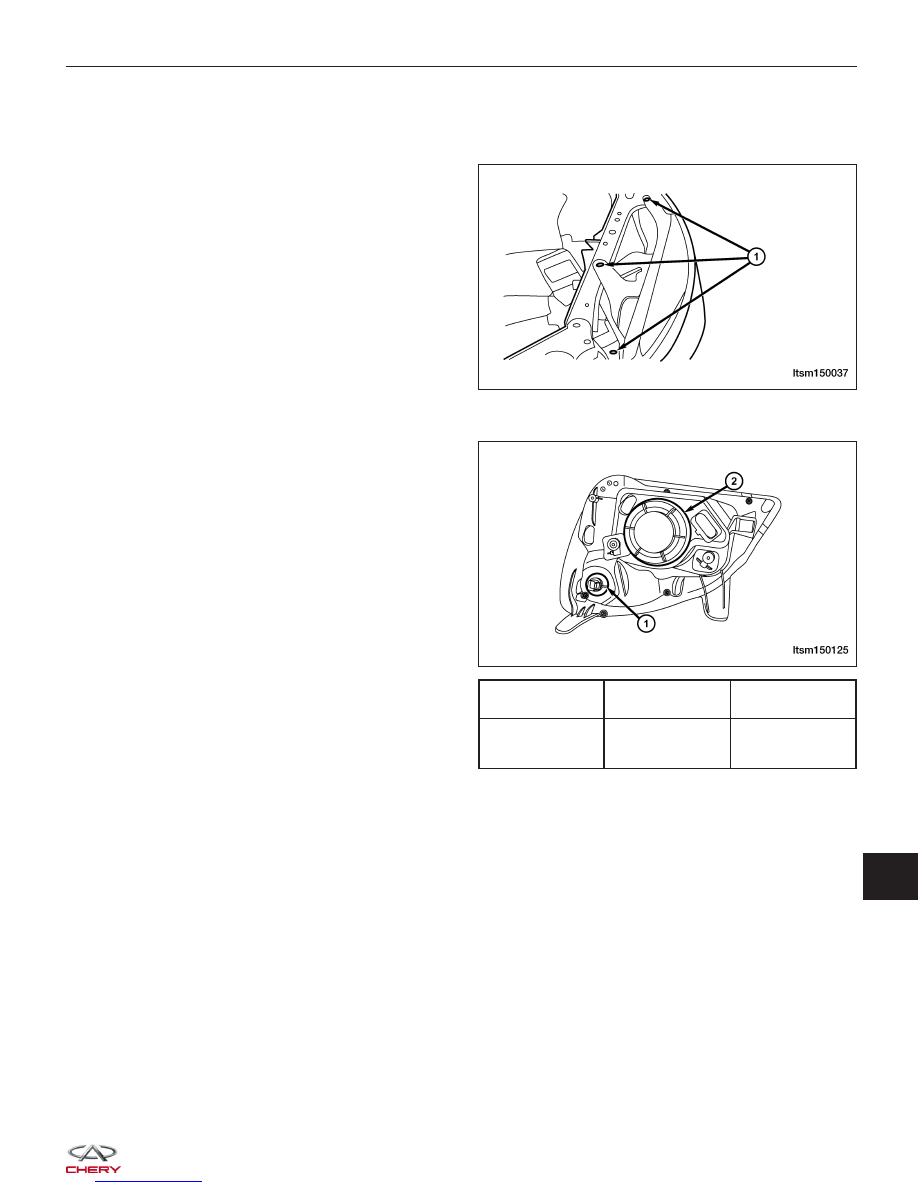

4. Remove the three front combination lamp assem-

bly mounting bolts (1).

5. Carefully remove the front combination lamp assembly.

6. Installation is in the reverse order of removal.

1

Turn Signal Lamp

Bulb

12 V (21 W)

2

Headlamp Bulb

Front Position

Lamp Bulb

12 V (55 W)

12 V (5 W)

EXTERIOR LAMPS

LTSM150037

LTSM150125

15



Headlamp Adjustment Procedure

NOTE :
Follow all local laws and regulations and verify the following items before adjustment:

1. Check the following before starting the headlamp adjustment procedure:

• All tires are filled to the proper tire pressure.

• The vehicle is unloaded (except for spare tire and tools, and include driver’s weight for sedan).

• The vehicle should be parked on a level surface.

• The headlights are clean.

• The headlights are working properly.

2. Park the vehicle on a level surface approximately 10 meters from the vertical wall or screen directly in front of it.

NOTE: The vertical wall or screen must be a minimum of 2.4 meters wide.

3. Use a screwdriver into the two adjustment holes

(1) to adjust the headlamp to proper specifications.

Rear Combination Lamp Assembly

Removal & Installation

1. Open the back cargo door.

2. Remove the lower C-pillar trim (See Lower C-Pillar

Removal & Installation in Section 15 Body &
Accessories).

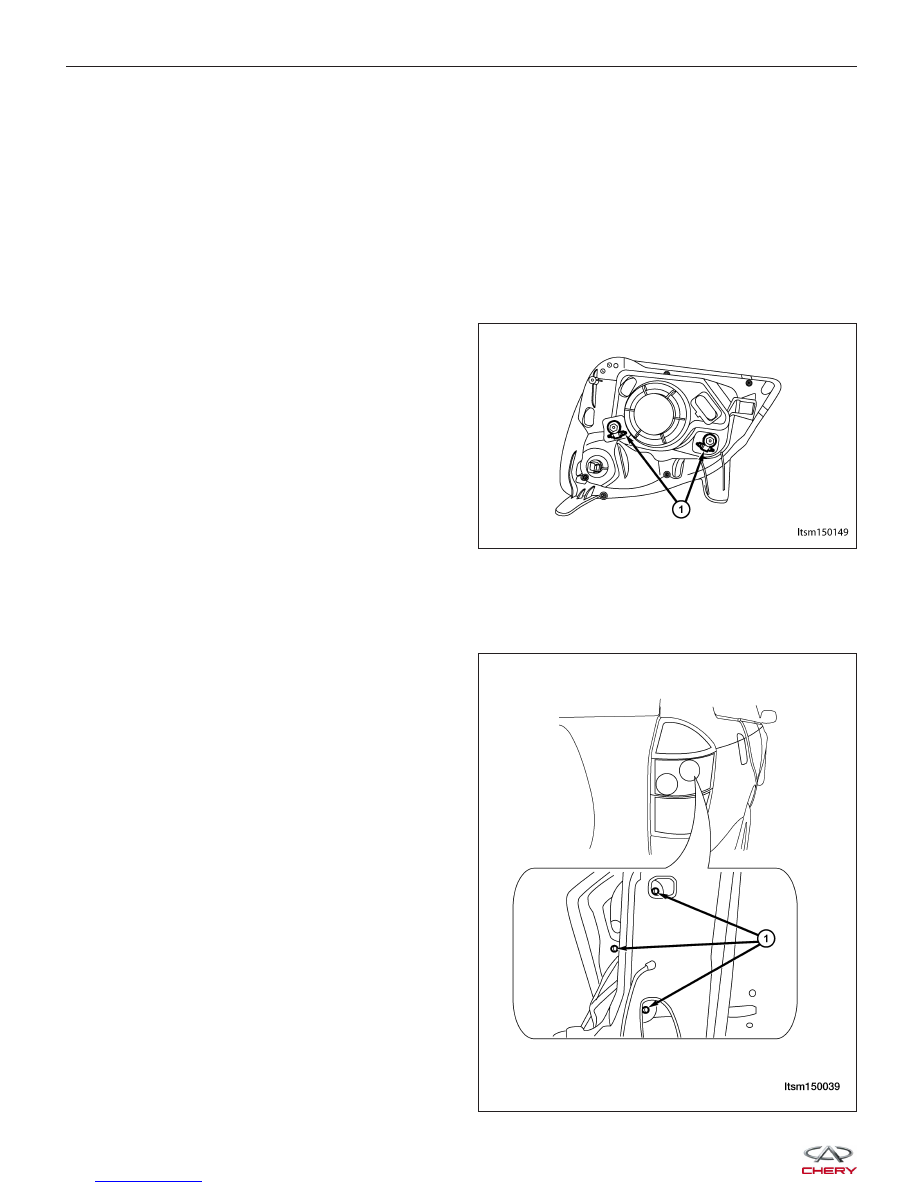

3. Remove three mounting nuts (1) from the body.

EXTERIOR LAMPS

LTSM150149

LTSM150039



4. Disconnect the rear combination lamp.

5. Carefully remove the rear combination lamp assembly.

6. Installation is in the reverse order of removal.

Headlamp

Removal & Installation

1. Remove the front combination lamp assembly (See Front Combination Lamp Assembly Removal & Installation in

Section 15 Body & Accessories).

2. Remove the headlamp bulb cover.

3. Disconnect the headlamp bulb electrical connector.

4. Remove the headlamp bulb clip.

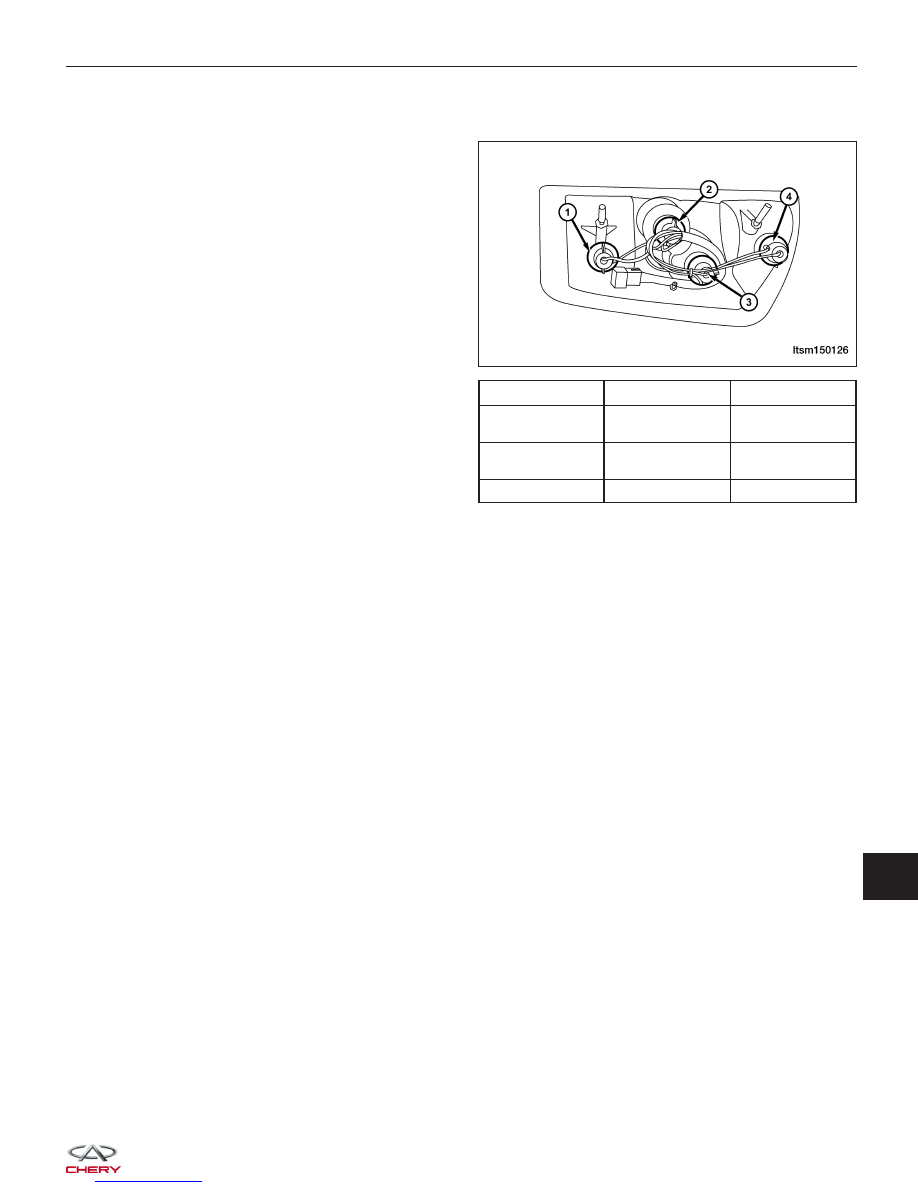

1

Tail Lamp Bulb

12 V (21 W)

2

Backup Lamp

Bulb

12 V (21 W)

3

Rear Turn Signal

Lamp Bulb

12 V (21 W)

4

Stop Lamp Bulb

12 V (21 W)

EXTERIOR LAMPS

LTSM150126

15



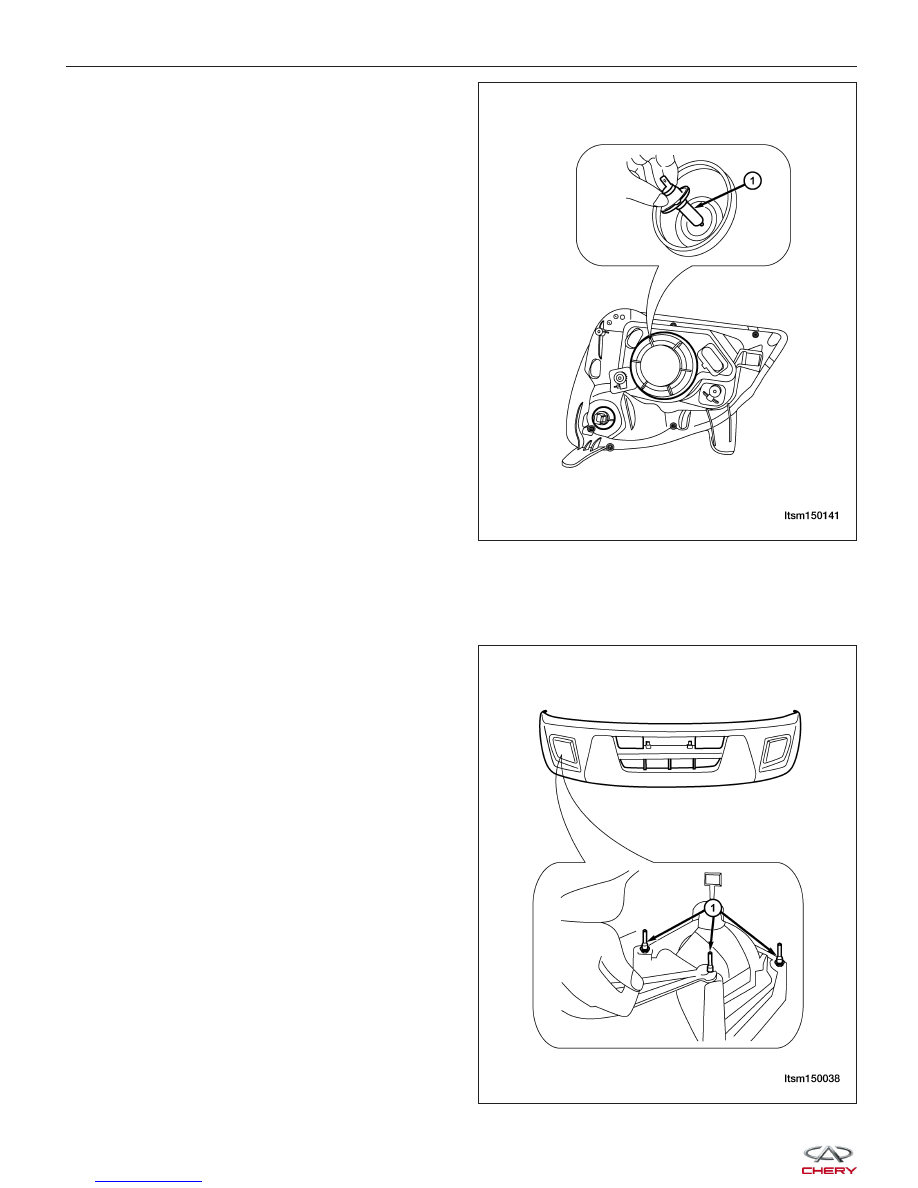

5. Carefully remove the bulb (1) for the high/low

beam headlamp.

6. Replace the bulb with a new bulb as needed.

7. Installation is in the reverse order of removal.

Front Fog Lamp

Removal & Installation

1. Remove the front bumper (See Front Bumper

Removal & Installation in Section 15 Body &
Accessories).

2. Disconnect the fog lamp.

3. Remove three mounting nuts (1).

EXTERIOR LAMPS

LTSM150141
