Body Control Module (Page 3 of 5)

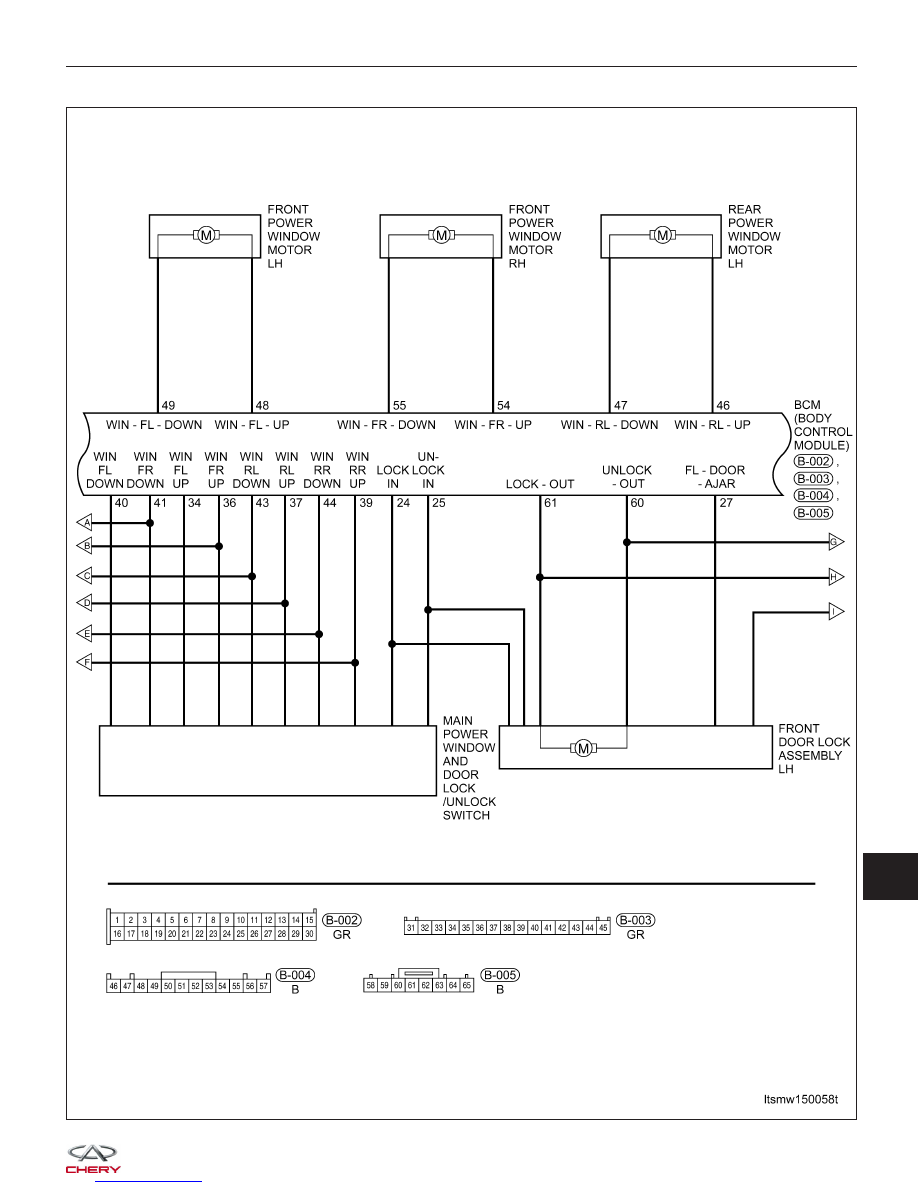

BODY CONTROL MODULE - BCM

LTSMW150058T

15

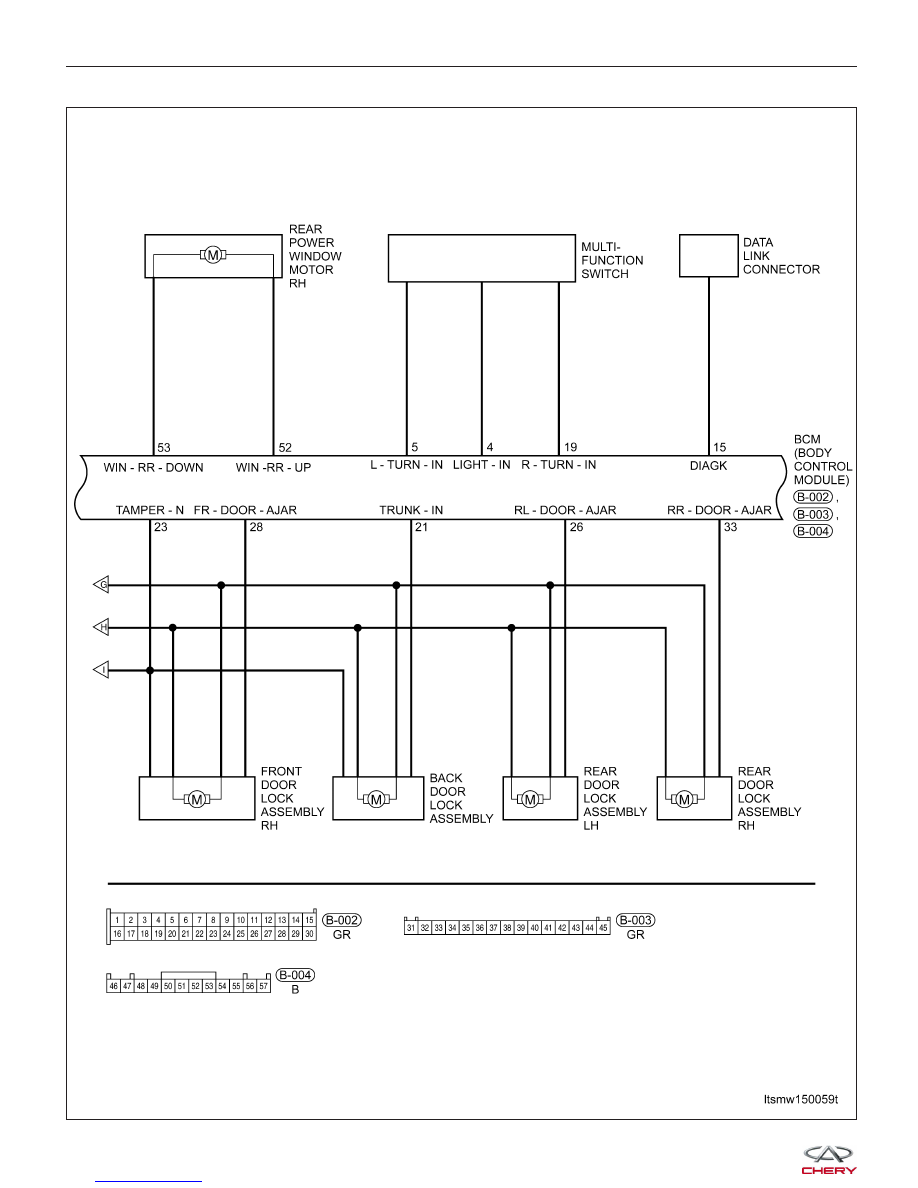

Body Control Module (Page 4 of 5)

BODY CONTROL MODULE - BCM

LTSMW150059T

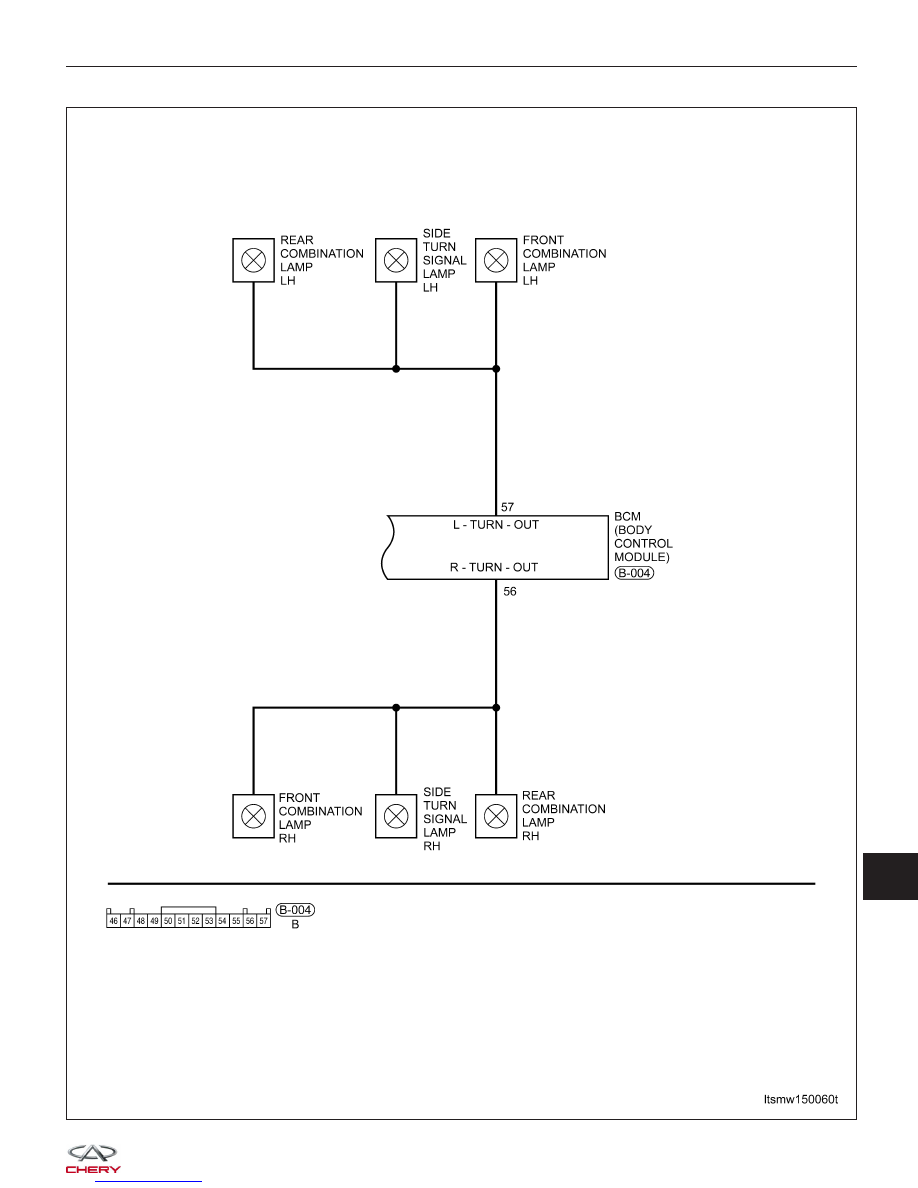

Body Control Module (Page 5 of 5)

BODY CONTROL MODULE - BCM

LTSMW150060T

15



ON-VEHICLE SERVICE

Body Control Module (BCM)

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the glove box mounting bolts (1).

3. Remove the BCM and ECM mounting bracket retaining bolts.

4. Remove the BCM mounting bolts (1).

(Tighten: BCM mounting bolts to 5 N·m)

5. Disconnect the BCM electrical connector (2).

6. Remove the BCM.

7. Installation is in the reverse order of removal.
