ON-VEHICLE SERVICE

Front Seat Belt and Pre-Tensioner

Removal & Installation

1. Turn the ignition off.

2. Disconnect the negative battery cable.

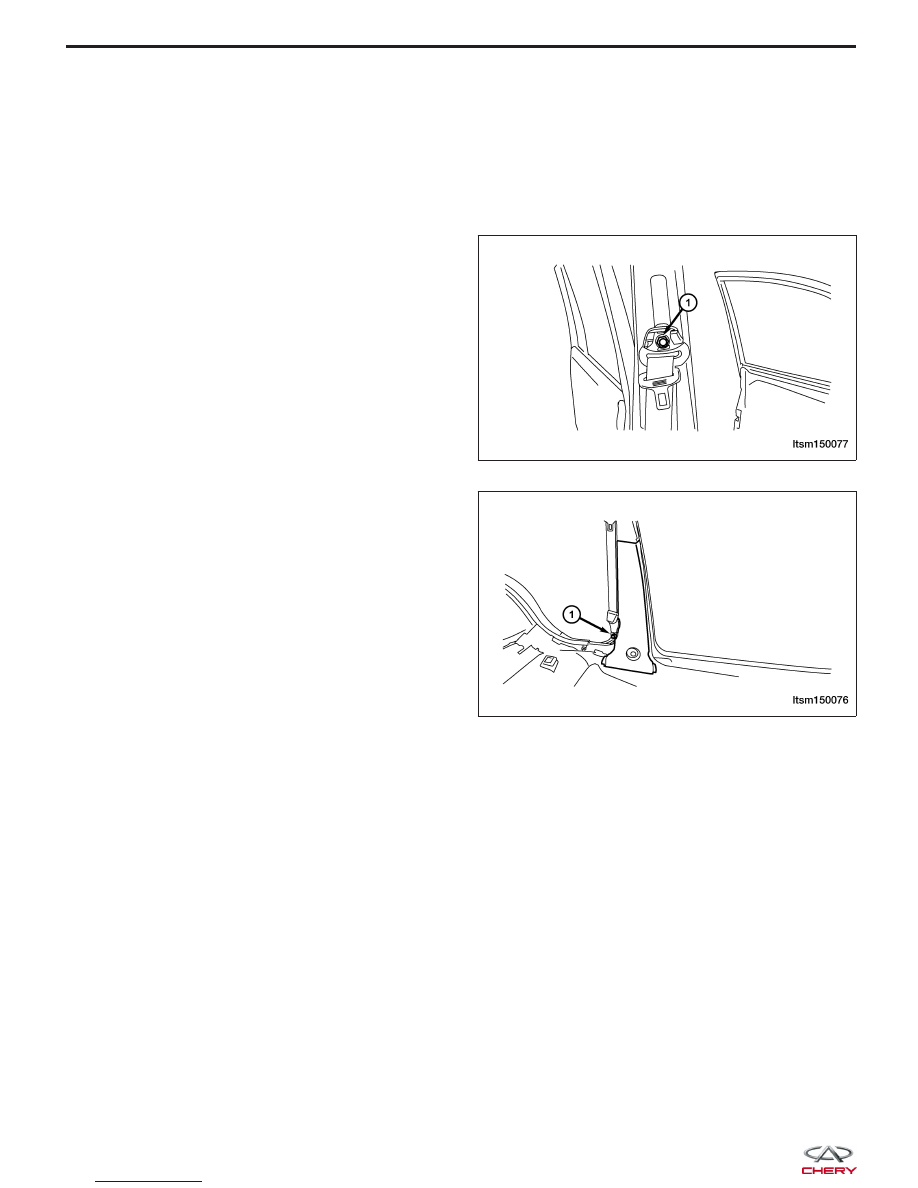

3. Remove the seat belt upper mounting bolt (1).

4. Remove the seat belt lower mounting bolt (1).

5. Remove the B-pillar lower trim panel.

LTSM150077

LTSM150076



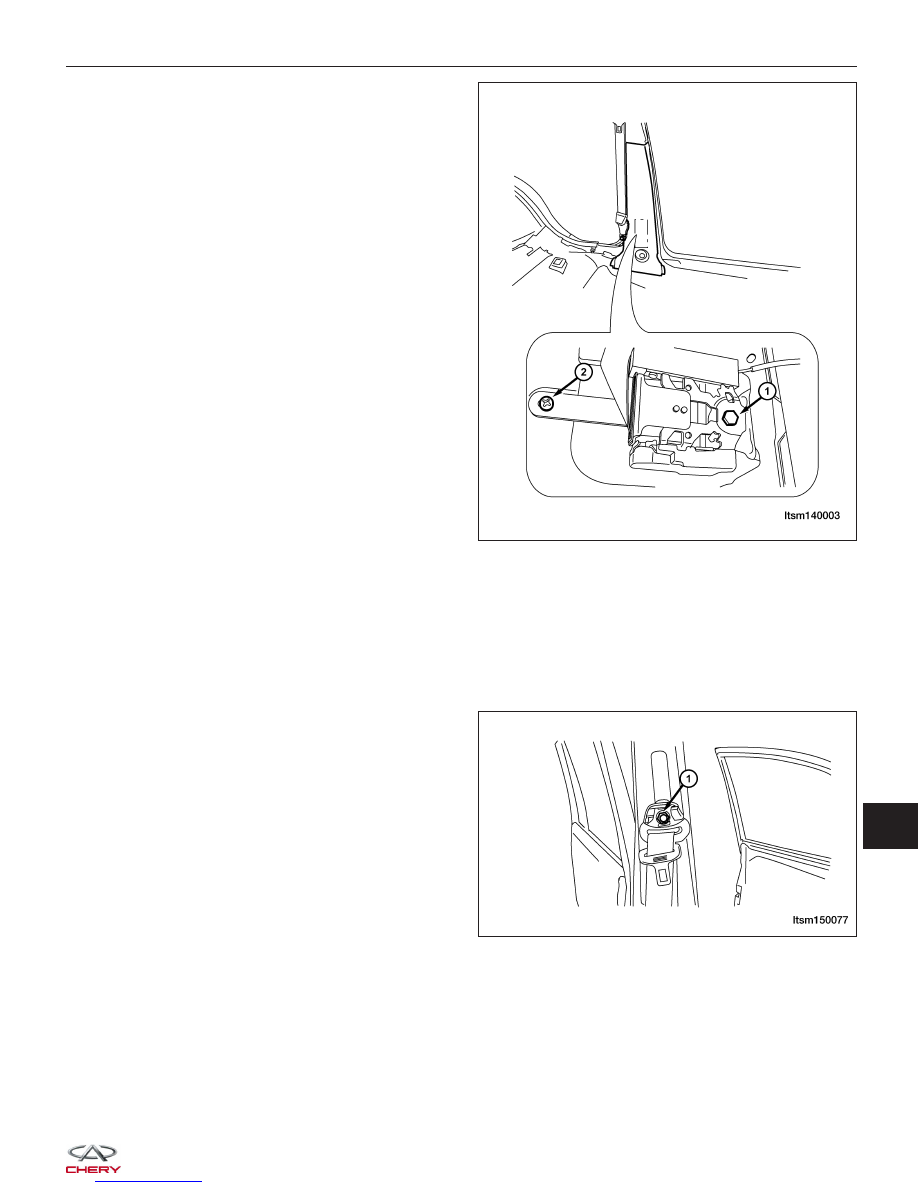

6. Remove the front seat belt pre-tensioner retaining

bolt (1) and screw (2).
(Tighten: Front seat belt retaining bolt to 50 N·m)

7. Remove the front seat belt and pre-tensioner.

8. Installation is in the reverse order of removal.

Seat Belt Slider Track

Removal & Installation

1. Turn the ignition off.

2. Remove the seat belt upper mounting bolt (1).

3. Remove the B-pillar upper trim panel.

ON-VEHICLE SERVICE

LTSM140003

LTSM150077

14



4. Remove the two bolts (1) and then remove the

seat belt slider track.
(Tighten: Adjustable shoulder belt anchor bolts to
50 N·m)

5. Installation is in the reverse order of the removal.

Rear Seat Belt and Pre-Tensioner

Removal & Installation

1. Turn the ignition off.

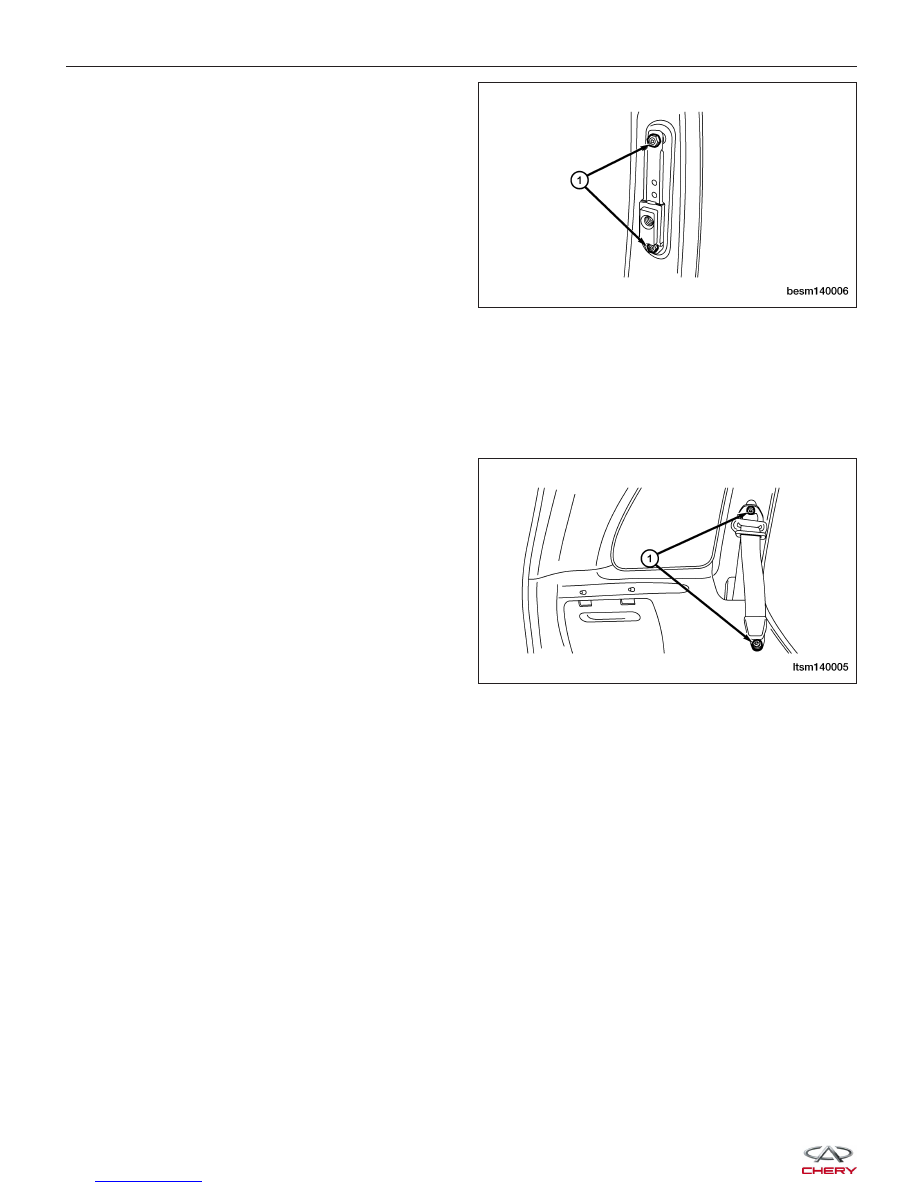

2. Remove the rear seat belt mounting bolts (1).

(Tighten: Rear seat belt mounting bolts to 50 N·m)

3. Remove the C-pillar (See C-pillar Trim Panel

Remove & Installation in Section 15 Body & Acces-
sories).

ON-VEHICLE SERVICE

BESM140006

LTSM140005



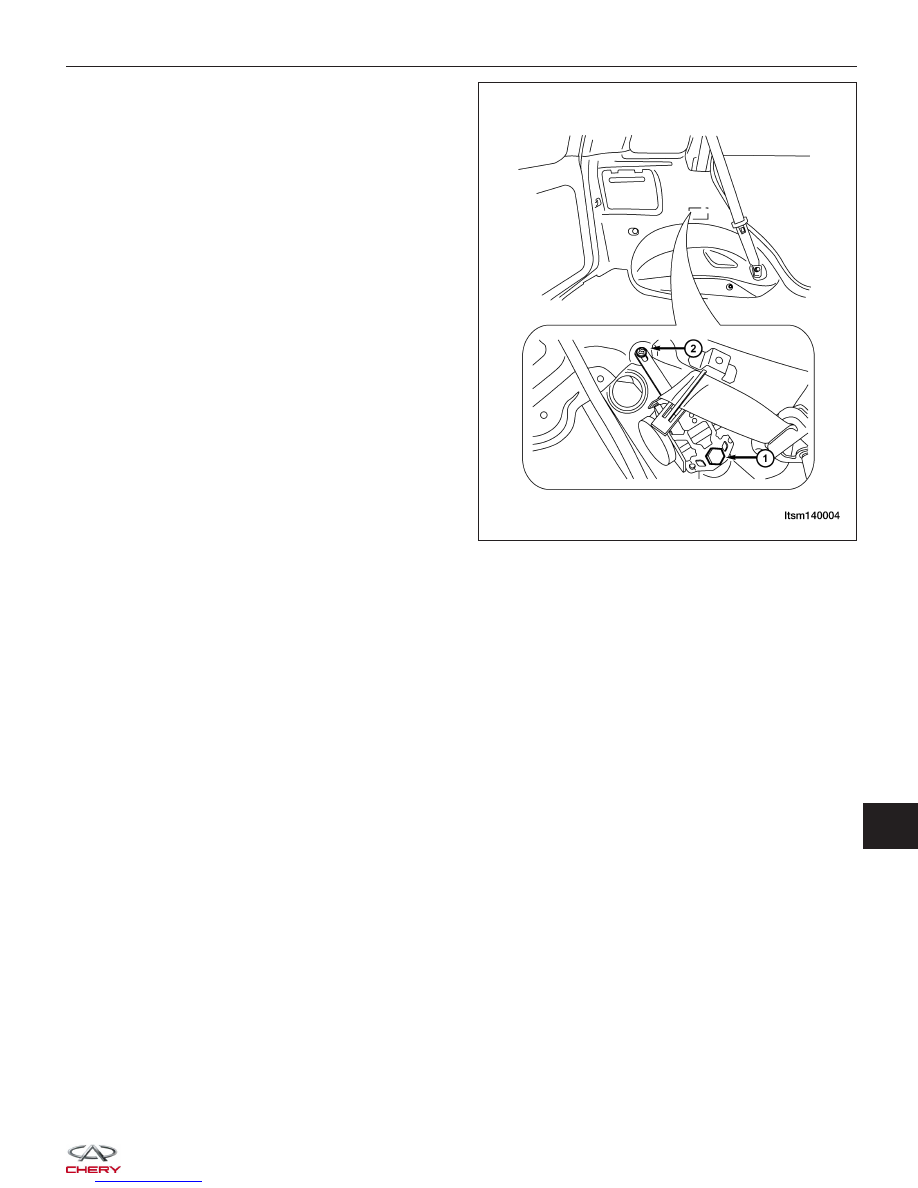

4. Remove the pre-tensioner mounting bolt (1) and

screw (2).

5. Remove the pre-tensioner.

6. Installation is in the reverse order of the removal.

ON-VEHICLE SERVICE

LTSM140004
