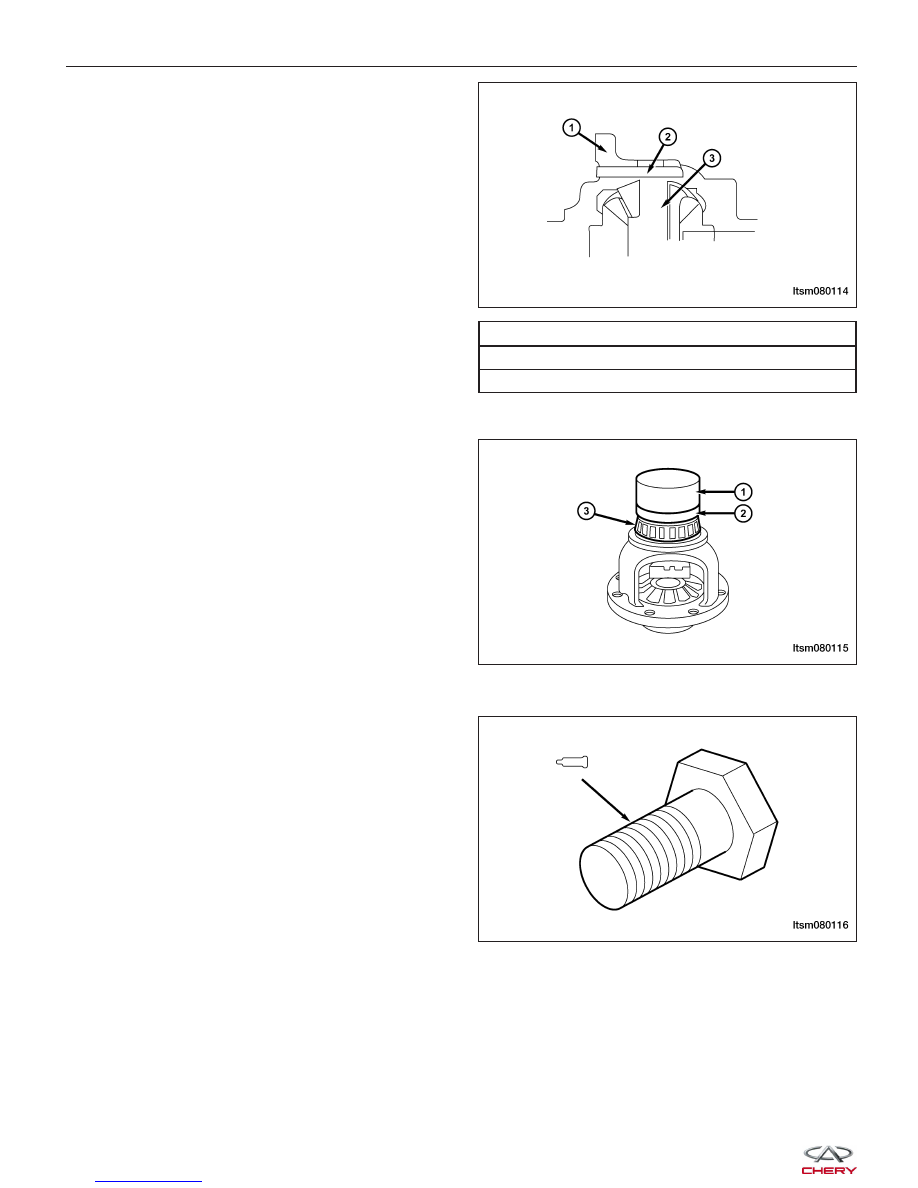

7. Install the lock pin (2).

8. Install the lock pin in the position shown in the fig-

ure.

CAUTION:
After the lock pin is taped in, the axle shaft
gear and the planetary gear should operate
normally.

9. Using special tools MD-998812 (1) and MB-998819

(2), install the differential front/rear bearing (3).

10. Install the driven gear of main reducing gear.

11. Apply thread sealant to the threads of all bolts.

1 - Differential Housing

2 - Lock Pin

3 - Pinion Shaft

DIFFERENTIAL UNIT REPAIR

LTSM080114

LTSM080115

LTSM080116

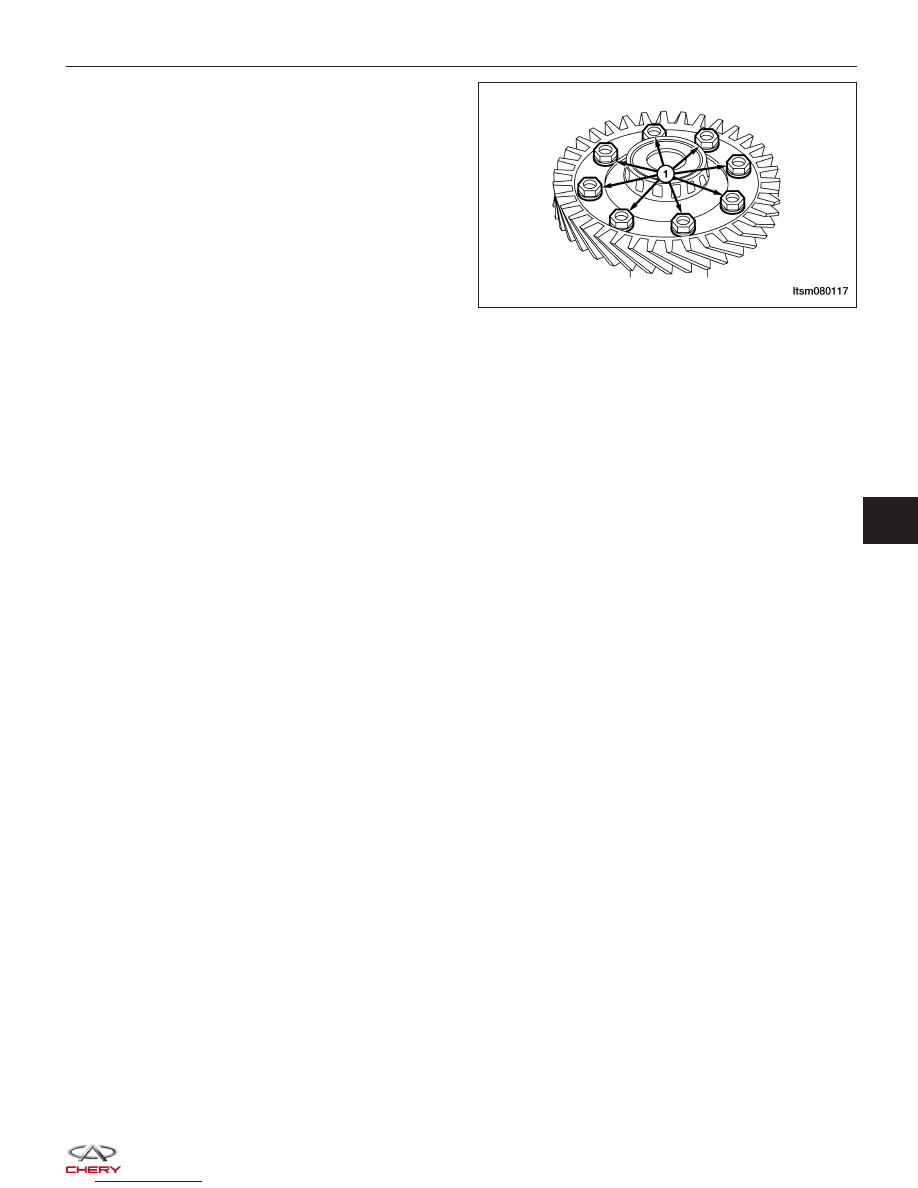

12. Tighten the ring gear bolts (1) in the sequence

shown in the figure.
(Tighten: Ring gear bolts to 132 N·m)

DIFFERENTIAL UNIT REPAIR

LTSM080117

08



CLUTCH SYSTEM

GENERAL INFORMATION

08-317

Description

08-317

Operation

08-317

Specifications

08-317

Special Tools

08-318

CLUTCH ASSEMBLY SERVICE

08-319

Clutch and Pressure Plate

08-319

Removal & Installation

08-319

Clutch Pedal Height

08-321

Clutch Pedal Free Travel

08-321

Clutch Master Cylinder

08-322

Description

08-322

Operation

08-322

Removal & Installation

08-322

Clutch Slave Cylinder

08-324

Removal & Installation

08-324

Bleeding Hydraulic Clutch

08-325

Operation

08-325



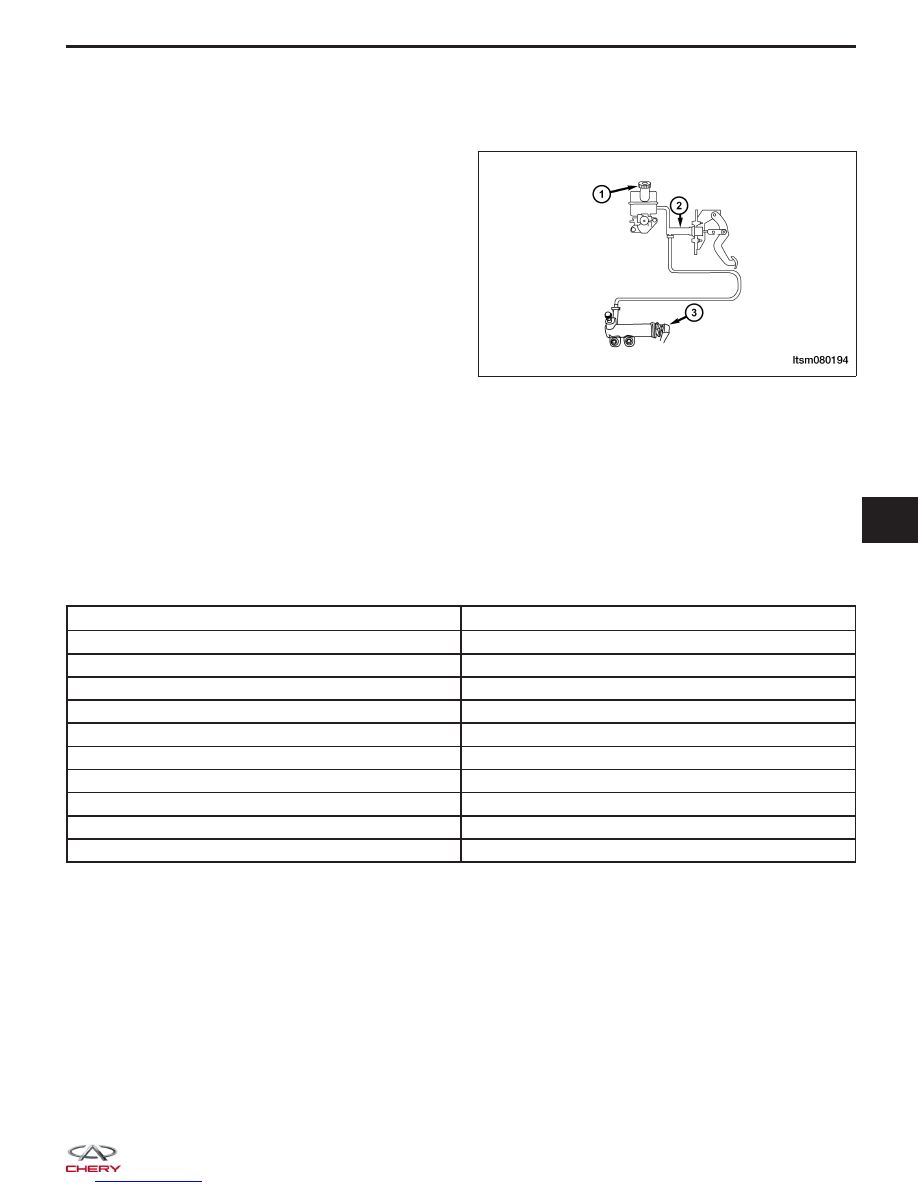

GENERAL INFORMATION

Description

The hydraulic clutch system consists of a clutch master
cylinder (2), slave cylinder (3), and an interconnecting
hydraulic fluid line. Hydraulic fluid is supplied by the
clutch system from the clutch master cylinder reservoir
(1).

Operation

The hydraulic clutch system is responsible for engaging and disengaging the clutch. Depressing the clutch pedal
develops fluid pressure in the clutch master cylinder. This pressure is transmitted to the integral release bearing
which is in contact with the pressure plate diaphragm spring. As additional force is applied, the bearing depresses the
diaphragm spring fingers inward on the fulcrums. The action moves the pressure plate rearward, relieving clamping
force on the clutch disc.

Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Transaxle Mounting Bolts

6.9

Clutch Housing Mounting Bolts

44

Clutch Release Bearing Seat Retainer Mounting Bolts

9.8

Gear Shift Mechanism Assembly Mounting Bolts

18

Shift Gear Control Cable Bracket Mounting Bolts

18

Speedometer Gear Mounting Bolts

3.9

Final Drive Driven Gear Mounting Bolts

132

Back Up Lamp Switch

32

Idler Gear Assembly Mounting Bolt

48

Clutch Slave Cylinder Mounting Bolts

11 ± 1

LTSM080194
