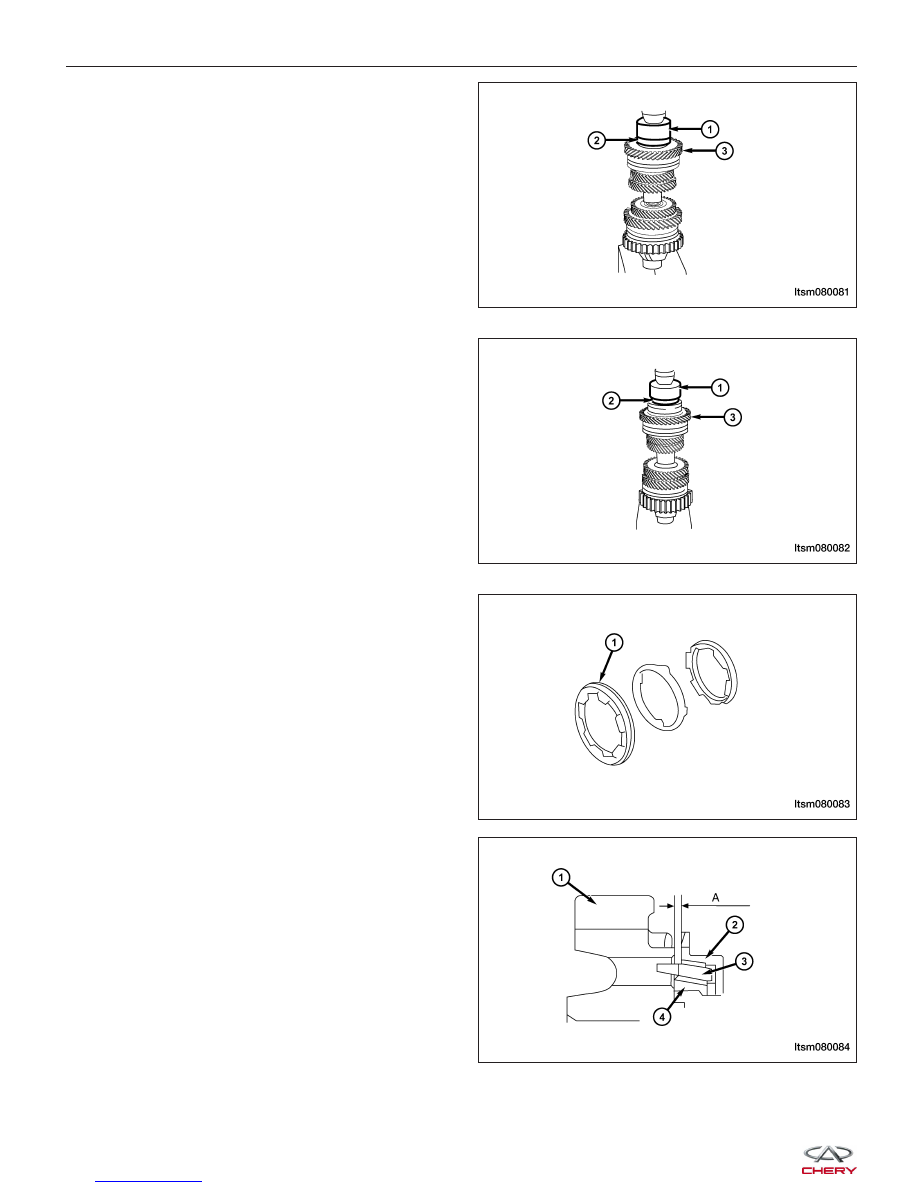

14. Using special tools MB-998812 (1) and MB-998818

(2), install the reverse driven gear/needle bearing-
reverse gear/sleeve-reverse gear (3).

15. Using

special

tools

MB-9988112

(1)

and

MB-998818 (2), install the input shaft rear bearing
(3).

16. Install the outer ring-1st-2nd gear synchronizer

ring/steel ring-1st-2nd gear synchronization ring/in-
ner ring-1st-2nd gear synchronization ring (1).

• Inspect the conical surface of the clutch gear

for any damage or breakage on the gear
surface.

• Install the outer ring (2) and inner ring (4), and

then press them down to the gear (1) to mea-
sure the clearance “A”. If “A” is less than the
limit value, the rings (3) should be replaced-
.Limit Value: 0.5 mm

CAUTION:
The outer ring, inner ring or steel, are replaced
as a complete set.

MANUAL TRANSAXLE UNIT REPAIR

LTSM080081

LTSM080082

LTSM080083

LTSM080084



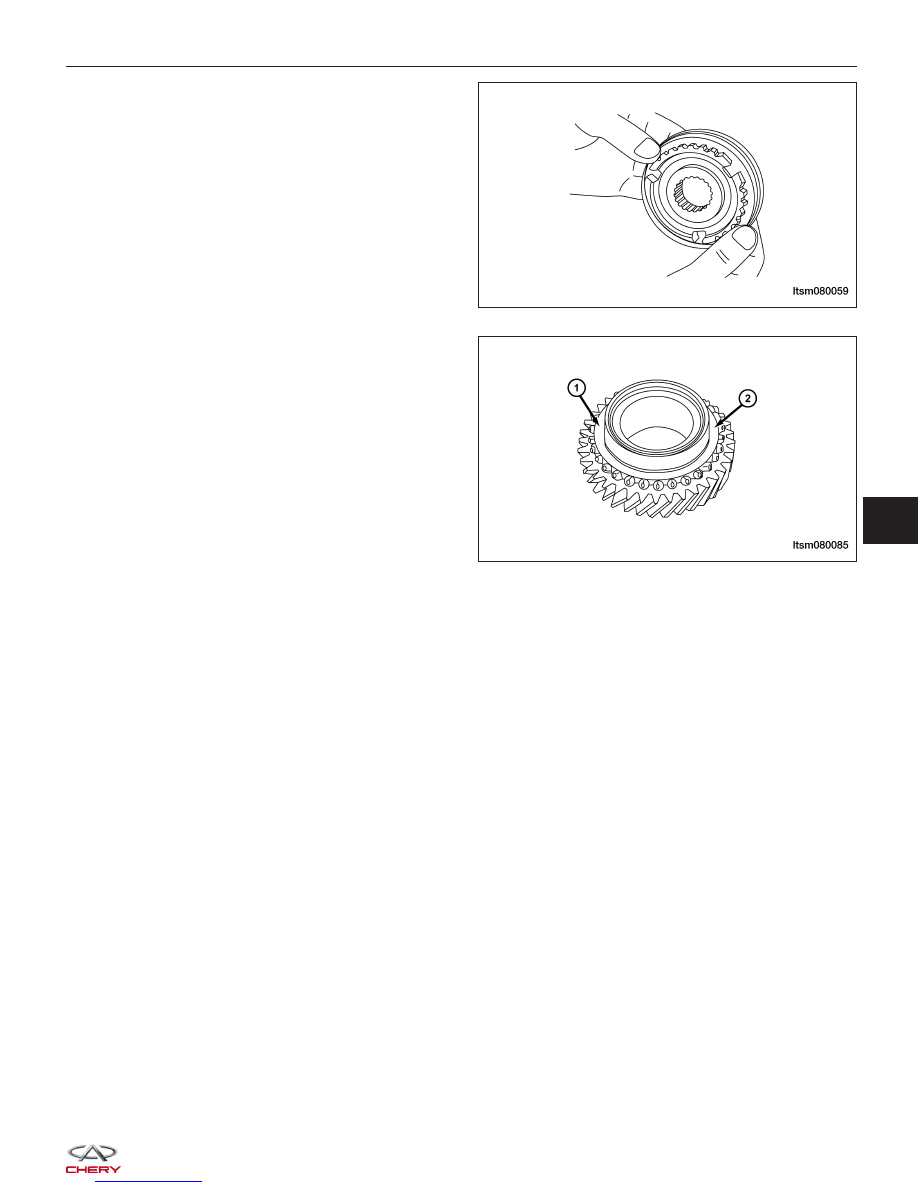

17.

Install the gear bushing and hub of synchronizer:

• Assemble the gear bushing together with the

gear hub of synchronizer, and then inspect for
smooth operation without lockup.

• Inspect the front/rear of the interior surface of

the gear bushing for any damage.

• Inspect the synchronizer springs for any weak

springs or damage.
CAUTION: The gear bushing or gear hub of
the synchronizer are replaced as a com-
plete set.

18.

Install the transaxle gear:

• Inspect the gear surface of the skew gear and

clutch gear (1) for any damage.

• Inspect the conical surface of the synchronizer

(2) for thickening, damage or wear.

• Inspect the internal diameter of the front/rear

surface of the gear.

MANUAL TRANSAXLE UNIT REPAIR

LTSM080059

LTSM080085

08



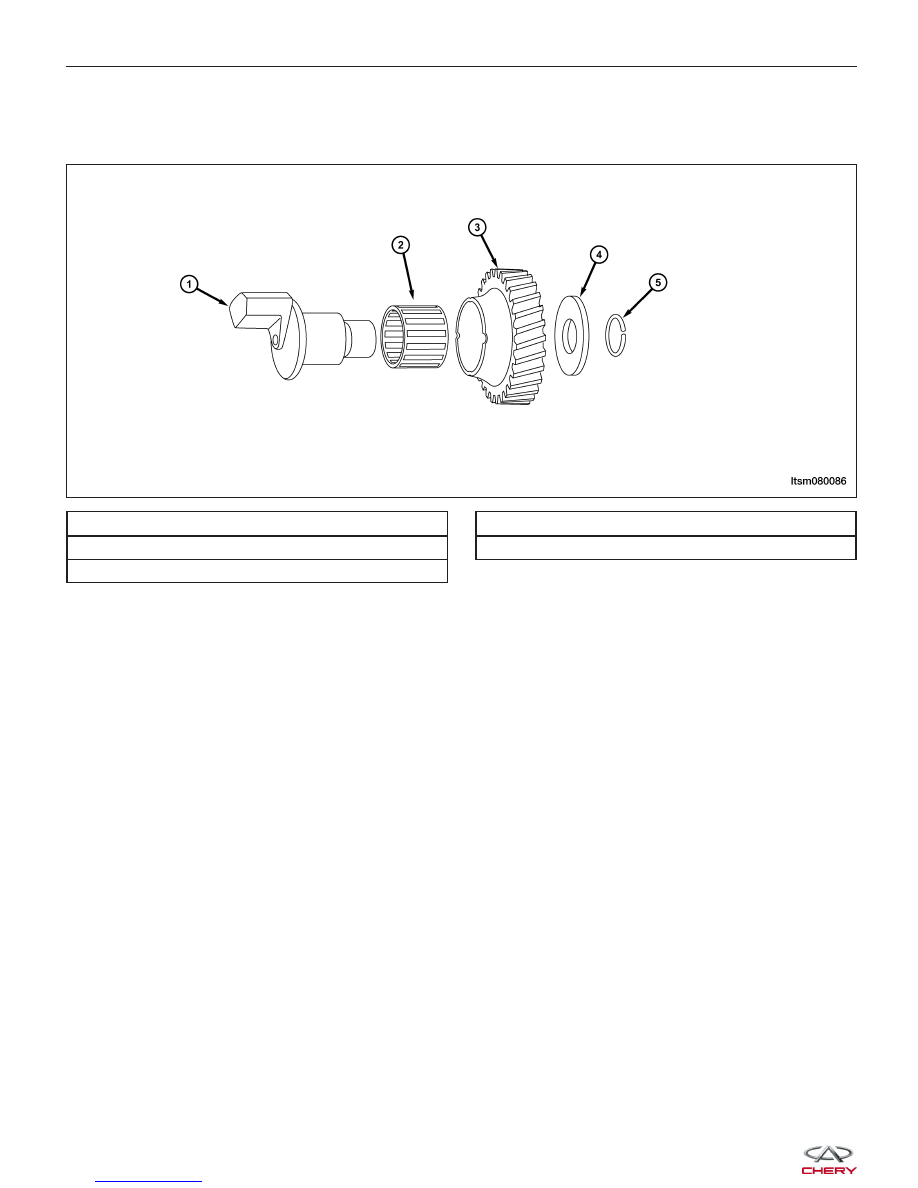

Output Gear For Reverse Gear

Disassemble

1. Remove the thrust plate snap ring (5)

2. Separate the thrust plate (4) and the reverse gear (3).

3. Separate the needle bearing (2) and idle gear shaft (1).

Inspection

Needle Bearing
• Assemble the shaft together with the gear, and then examine whether they can slide smoothly without sagging

or noise.

• Inspect the bearing cage for any damage.

1 - Idler Gear Shaft

2 - Needle Bearing

3 - Reverse Gear

4 - Thrust Plate

5 - Thrust Plate Snap Ring

MANUAL TRANSAXLE UNIT REPAIR

LTSM080086



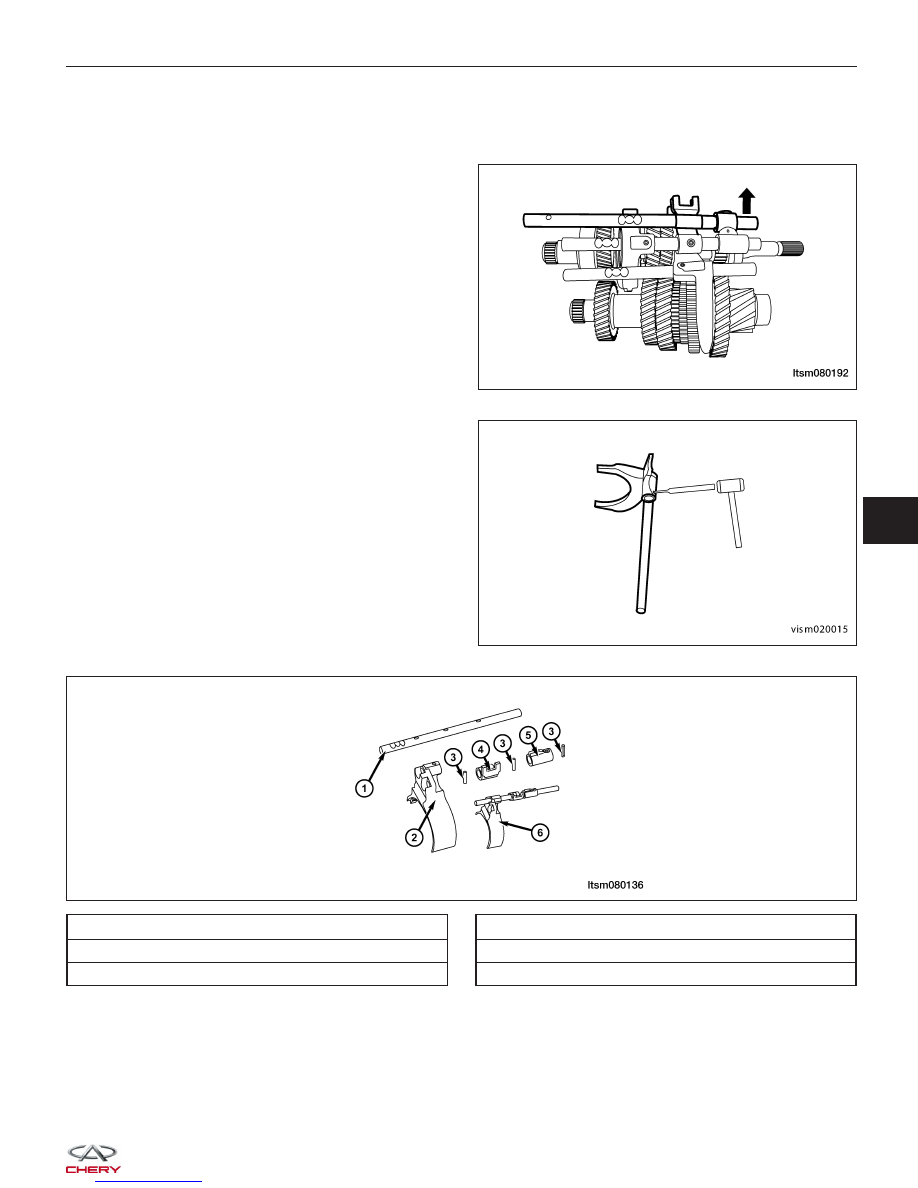

5th-Reverse Gear Shift Fork

Disassemble

1. Separate the 5th-Reverse shift fork from the shift

fork assembly.

2. Use a suitable tool to remove the shift fork spring

pin from the shift fork and the shift fork shaft.

3. Remove the spring pins (3) from the 5th shift fork shaft (1).

4. Separate the 5th shift fork (2) and the reverse fork rack (4) from the 5th shift fork shaft (1).

5. Separate the backup lamp switch driving block (5) from the 5th shift fork shaft (1).

1 - 5th Shift Fork Shaft

2 - 5th Shift Fork

3 - Spring Pin for Fork Shaft

4 - Reverse Fork Rack

5 - Driving Block - Backup Light Switch

6 - 5th-Reverse Shift Fork Shaft Assembly

MANUAL TRANSAXLE UNIT REPAIR

LTSM080192

VISM020015

LTSM080136
