Electrical Schematics

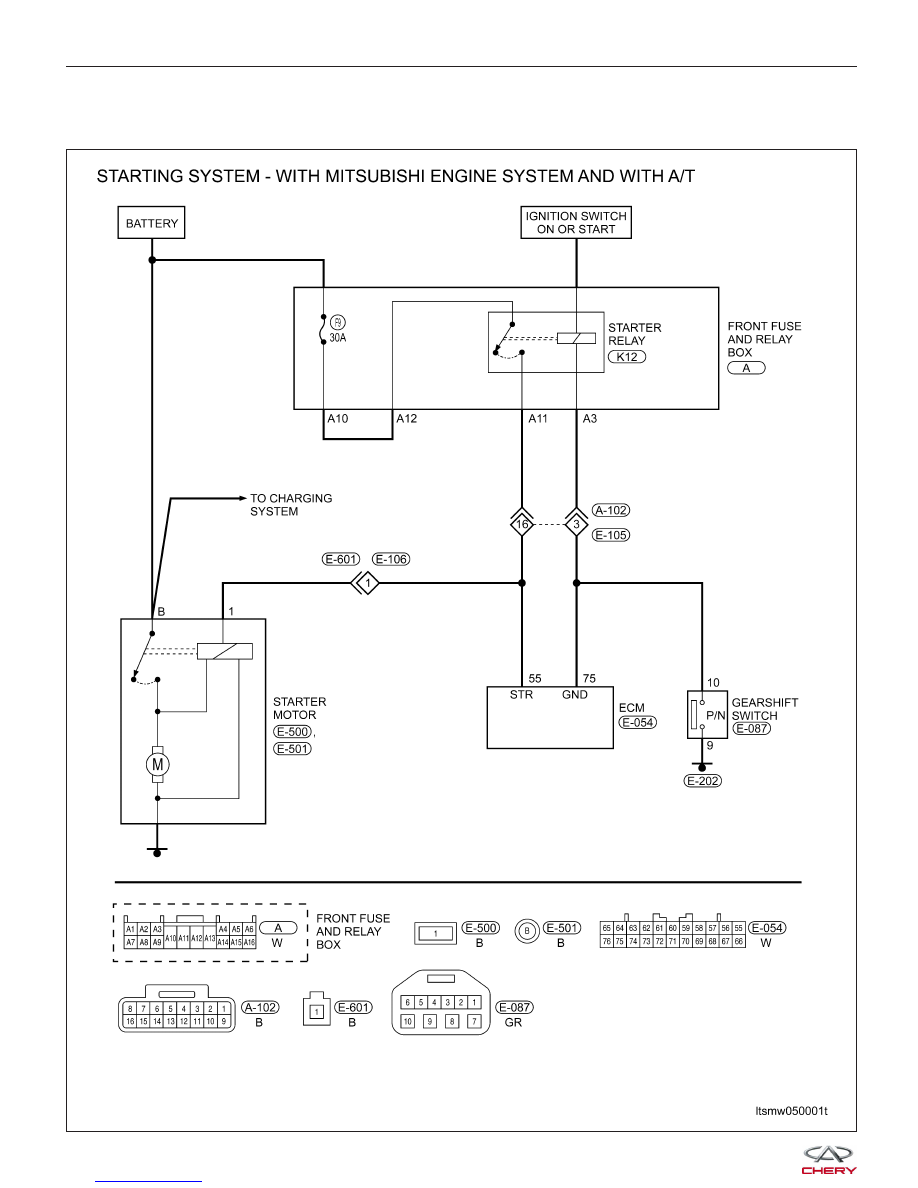

Starting System (Page 1 of 2)

GENERAL INFORMATION

LTSMW050001T

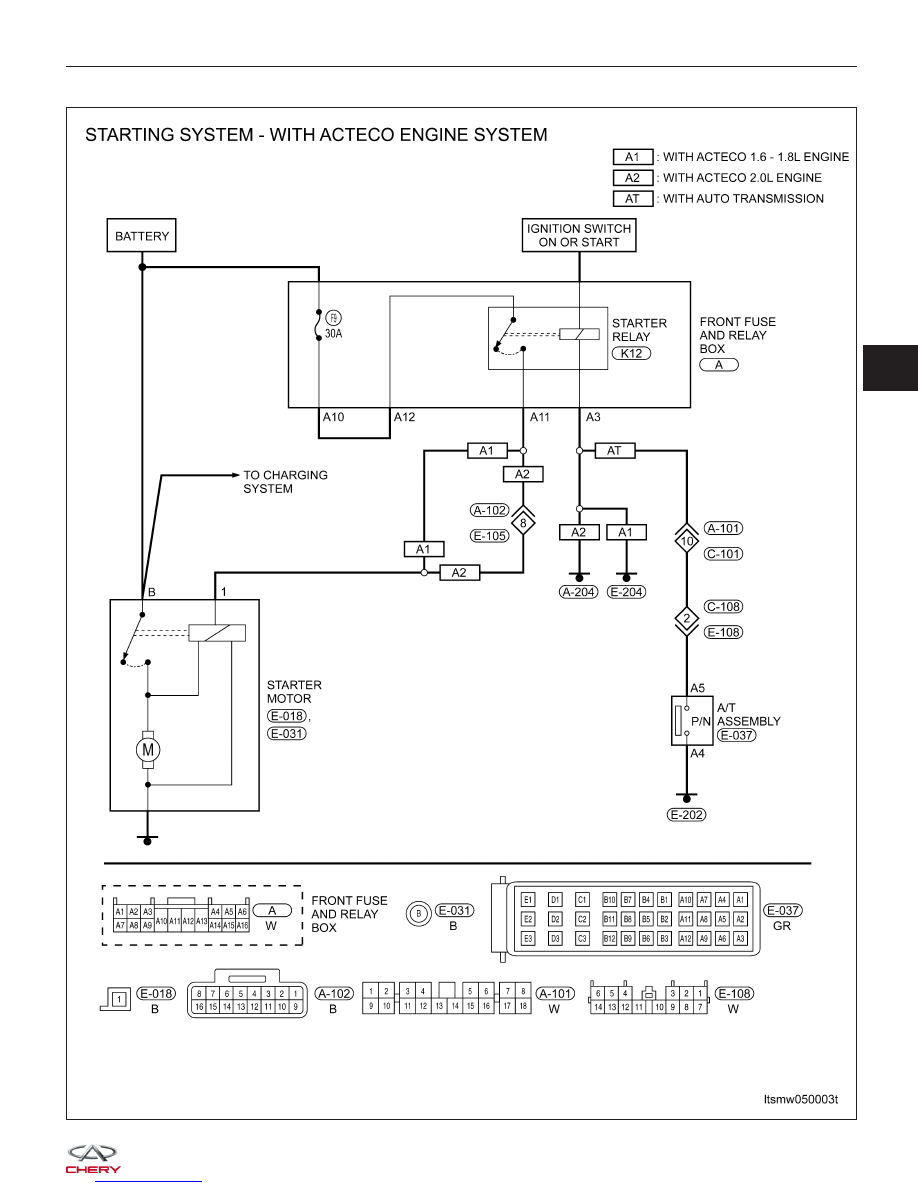

Starting System (Page 2 of 2)

GENERAL INFORMATION

LTSMW050003T

05



DIAGNOSIS AND TESTING

Starter Motor Bench Test

Starter motor operation can be confirmed by performing
the following free-running bench test. This test can only
be performed with the starter motor removed from the
vehicle.

1. Remove the starter motor from the vehicle (See

Starter Motor Removal & Installation in Section 05
Starting and Charging).

2. Mount the starter motor securely in a soft-jawed

bench vise. The vise jaws should be clamped on
the mounting flange of the starter motor (never
clamp on the starter motor by the field frame).

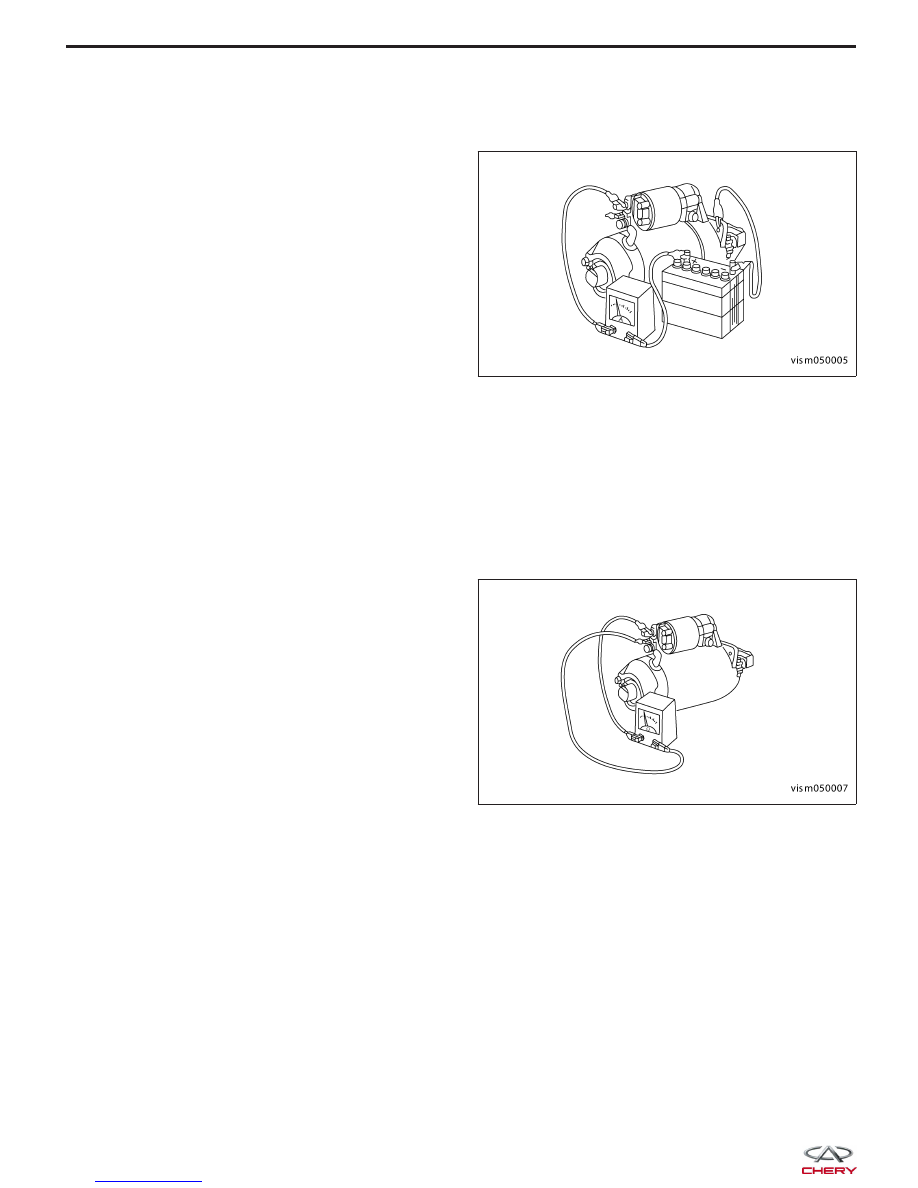

3. Connect a suitable volt-ampere tester and a 12 V

battery to the starter motor in series, and set the
ammeter to the 100 A scale.

4. Install a jumper wire from the solenoid terminal to the solenoid battery terminal. The starter motor should oper-

ate. If the starter motor fails to operate, replace the faulty starter motor assembly.

5. Adjust the carbon pile load of the tester to obtain the free running test voltage.

6. Note the reading on the ammeter and compare this reading to the free-running test maximum amperage draw.

7. If the ammeter reading exceeds the maximum amperage draw specification, replace the faulty starter motor

assembly.

Starter Solenoid Test

This test can only be performed with the starter motor removed from the vehicle.

1. Remove the starter motor from the vehicle (See

Starter Motor Removal & Installation in Section 05
Starting and Charging).

2. Disconnect the wire from the solenoid field coil ter-

minal.

3. Check the solenoid for continuity between the sole-

noid terminal and the solenoid field coil terminal
with a continuity tester. There should be continuity.
If there is continuity, go to Step 4. If not, replace
the faulty starter motor assembly.

4. Using a continuity tester, check for continuity

between the solenoid terminal and the solenoid
case. There should be continuity. If not, replace the
faulty starter motor assembly.

VISM050005

VISM050007



ON-VEHICLE SERVICE

Battery

Description

This vehicle is equipped with a single 12 V battery. All of the components of the battery system are located within the
engine compartment of the vehicle. The battery system for this vehicle contains the following components:

• Battery - The storage battery provides a reliable means of storing a renewable source of electrical energy within

the vehicle.

• Battery Cables - The battery cables connect the positive and negative charged battery terminal posts to the

vehicle electrical system.

• Battery Hold Down - The battery hold down hardware secures the battery in the battery tray.

• Battery Tray - The battery tray provides a secure mounting location in the vehicle for the battery and an anchor

point for the battery hold down hardware.

Operation

The battery is designed to store electrical energy in a chemical form. When an electrical load is applied to the ter-
minals of the battery, an electrochemical reaction occurs. This reaction causes the battery to discharge electrical
current from its terminals. As the battery discharges, a gradual chemical change takes place within each cell. The
sulfuric acid in the electrolyte combines with the plate materials, causing both plates to slowly change to lead sulfate.
At the same time, oxygen from the positive plate material combines with hydrogen from the sulfuric acid, causing the
electrolyte to become mainly water. The chemical changes within the battery are caused by the movement of excess
or free electrons between the positive and negative plate groups. This movement of electrons produces a flow of
electrical current through the load device attached to the battery terminals.

Removal & Installation

1. Disconnect the negative battery cable.

2. Disconnect the positive battery cable.

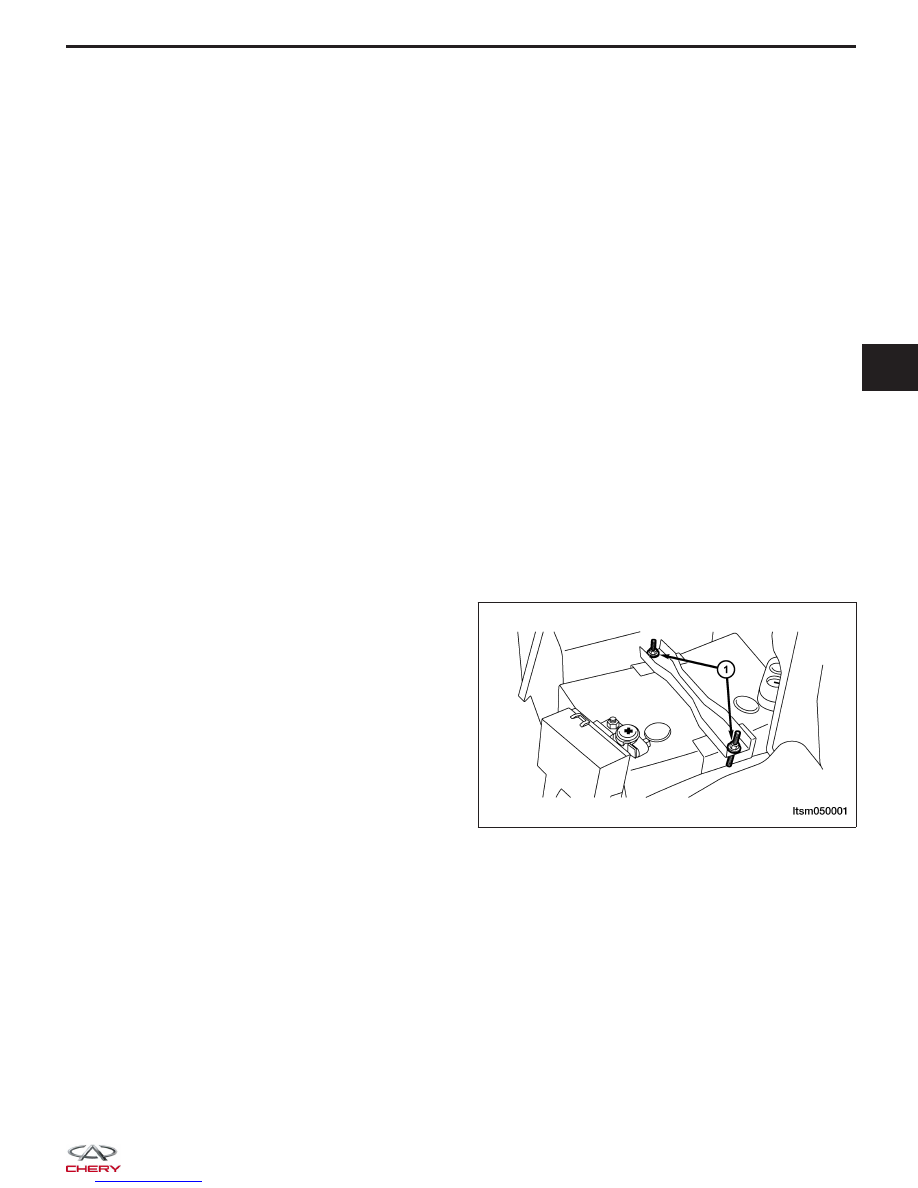

3. Remove the battery hold down retaining nuts (1).

4. Remove the battery.

5. Installation is in the reverse order of removal.

LTSM050001
