11.

CHECK CKP SENSOR ELECTRICAL CONNECTOR

• Disconnect the CKP sensor (1) electrical connector.

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

12.

CHECK CKP SENSOR

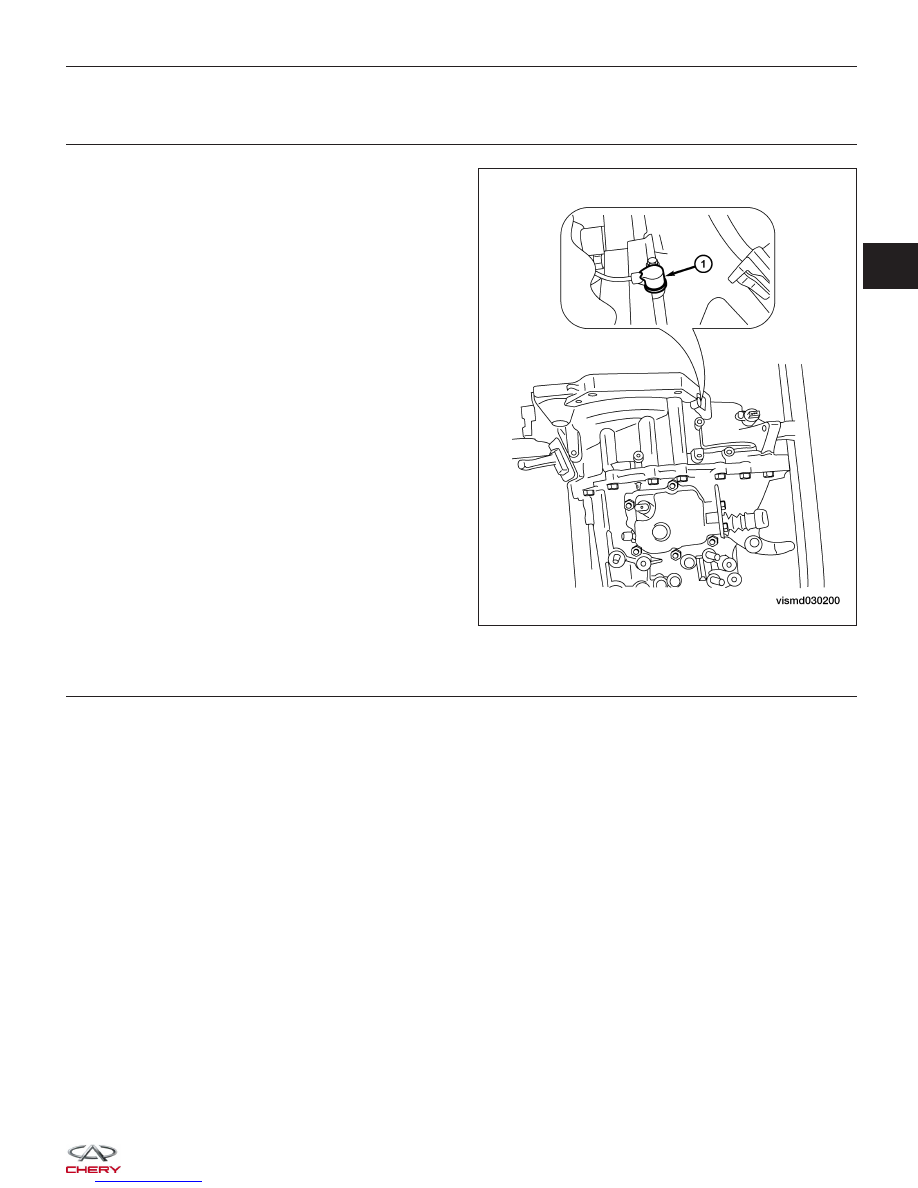

• Remove the CKP sensor.

• Inspect and clean the CKP sensor and mounting area for any condition that would result in an incorrect signal,

such as damage, foreign material, or excessive movement.

Is the mounting area OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the sensor as necessary.

DIAGNOSIS & TESTING

VISMD030200

03



13.

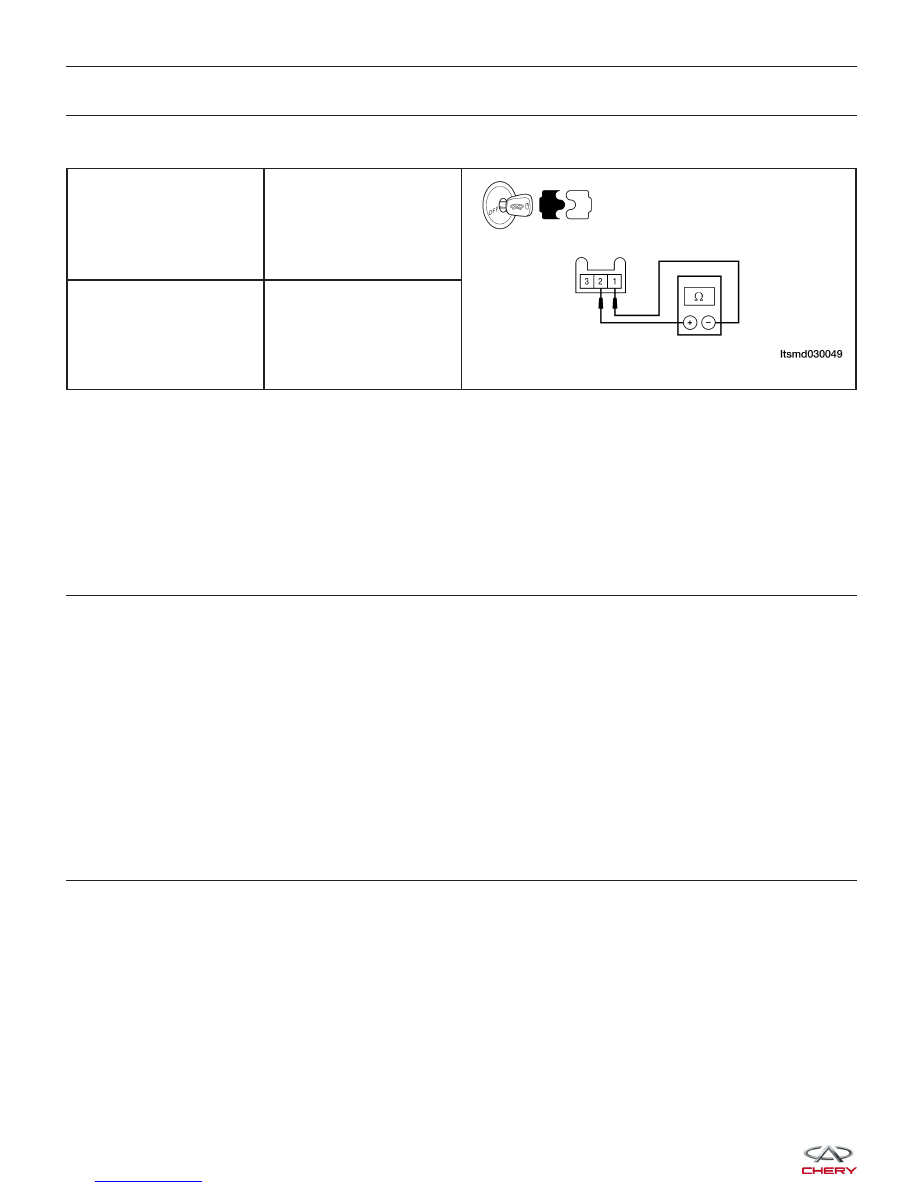

CHECK CKP SENSOR RESISTANCE

• Check the resistance of the CKP sensor, component side.

TERMINAL NO.

RESISTANCE

⍀ (25°C)

1 & 2

Approximately 860

⍀

Is the check result normal?

Yes

>>

Replace the CKP sensor with a known good CKP sensor.
Monitor the CKP sensor signal on the KES-200 screen.
− If the CKP sensor signals were normal, the system is OK.
− If the CKP sensor signals were still irregular or missing, go to step 15.

No

>>

Replace the CKP sensor.

14.

CHECK CAMSHAFT AND CAMSHAFT SIGNAL PLATE

• Remove the cylinder head cover and timing belt cover (See timing belt removal and installation in Section 02

engine).

• Check the installed clearance (See CMP sensor Removal & Installation in Section 03 Electronic Engine Con-

trols).

• 0.8 - 1.2 mm should exist.

• Check the camshaft and camshaft signal plate for any condition that would result in an incorrect signal, such as

damage, become flexible, foreign material when rotate the camshaft.

Were any problems found?

Yes

>>

Remove debris and clean the signal plate of camshaft rear end or replace camshaft.
Reinstall CMP sensor.

No

>>

Go to step 17.

15.

CHECK THE CRANKSHAFT AND CRANKSHAFT SIGNAL PLATE

• Check the installed clearance (See CKP sensor Removal & Installation in Section 08 Transaxle & Transfer

Case).

• 0.8 - 1.2 mm should exist.

• Check the crankshaft and camshaft signal plate for any condition that would result in an incorrect signal, such

as damage, become flexible, foreign material when rotate the camshaft.

Were any problems found?

Yes

>>

Remove debris and clean the signal plate of crankshaft rear end or replace crankshaft.
Reinstall the CKP sensor.

No

>>

Go to the next step.

DIAGNOSIS & TESTING



16.

CHECK TIMING

• Check for timing misalignment.

Is the timing misaligned?

Yes

>>

Align the engine timing belt (See Timing Belt Removal & Installation in Section 02 Engine).

No

>>

Go to the next step.

17.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0016 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

03

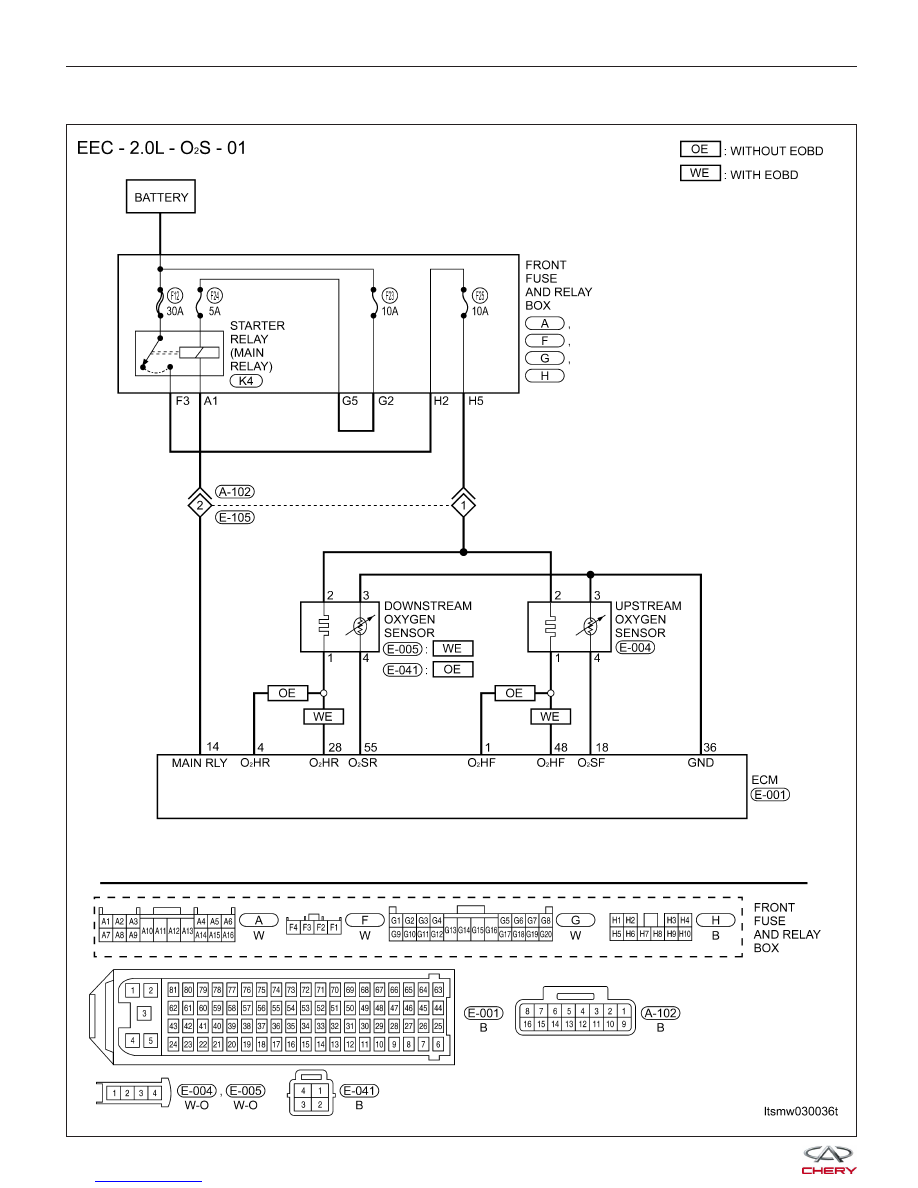

P0031 - O

2

Sensor 1 Heater Control Circuit Low

DIAGNOSIS & TESTING

LTSMW030036T
