6.

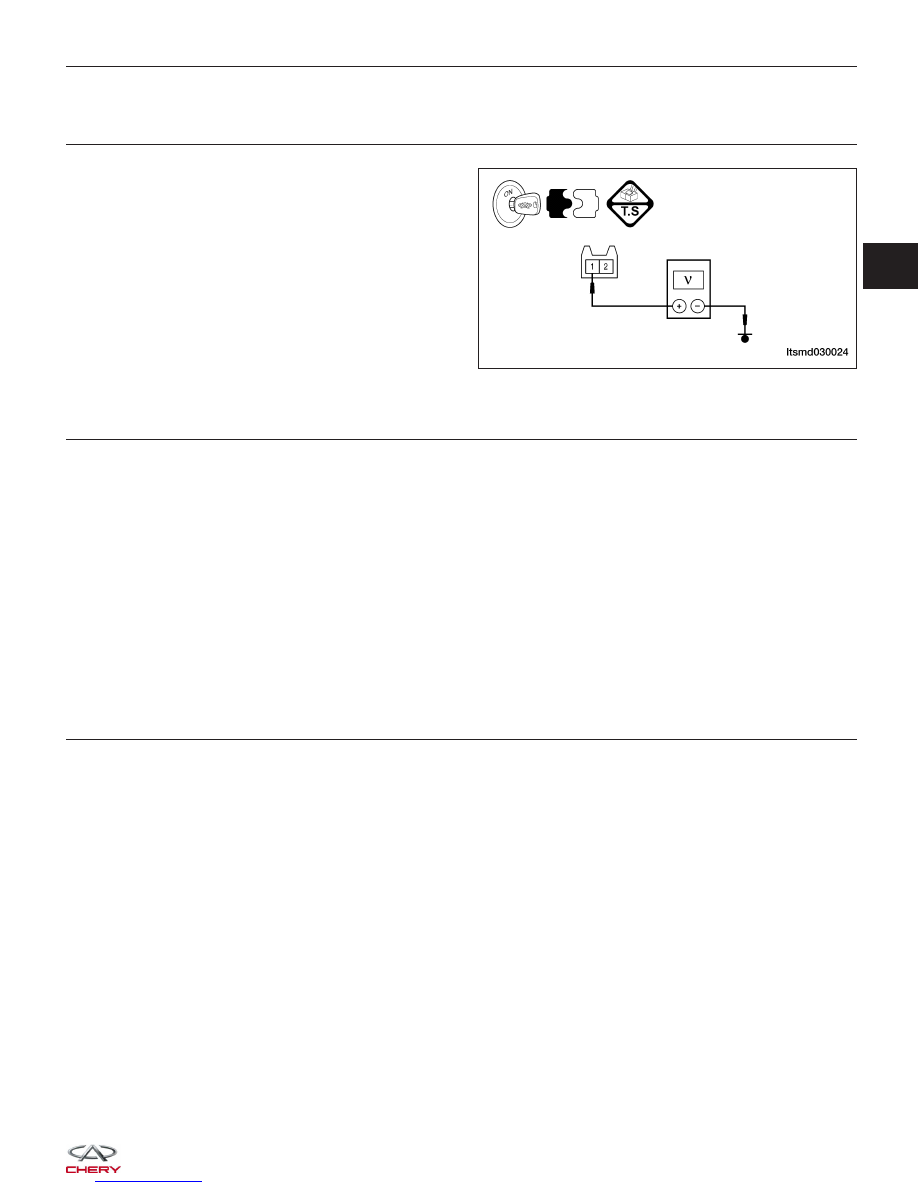

CHECK INJECTOR POWER SUPPLY CIRCUIT FOR SHORT TO GROUND

• Turn ignition switch on.

• Check injector supply voltage between sensor ter-

minal and ground in the electrical connector.

• Battery voltage should exist.

Is the check result normal?

Yes

>>

Go to step 8.

No

>>

Go to the next step.

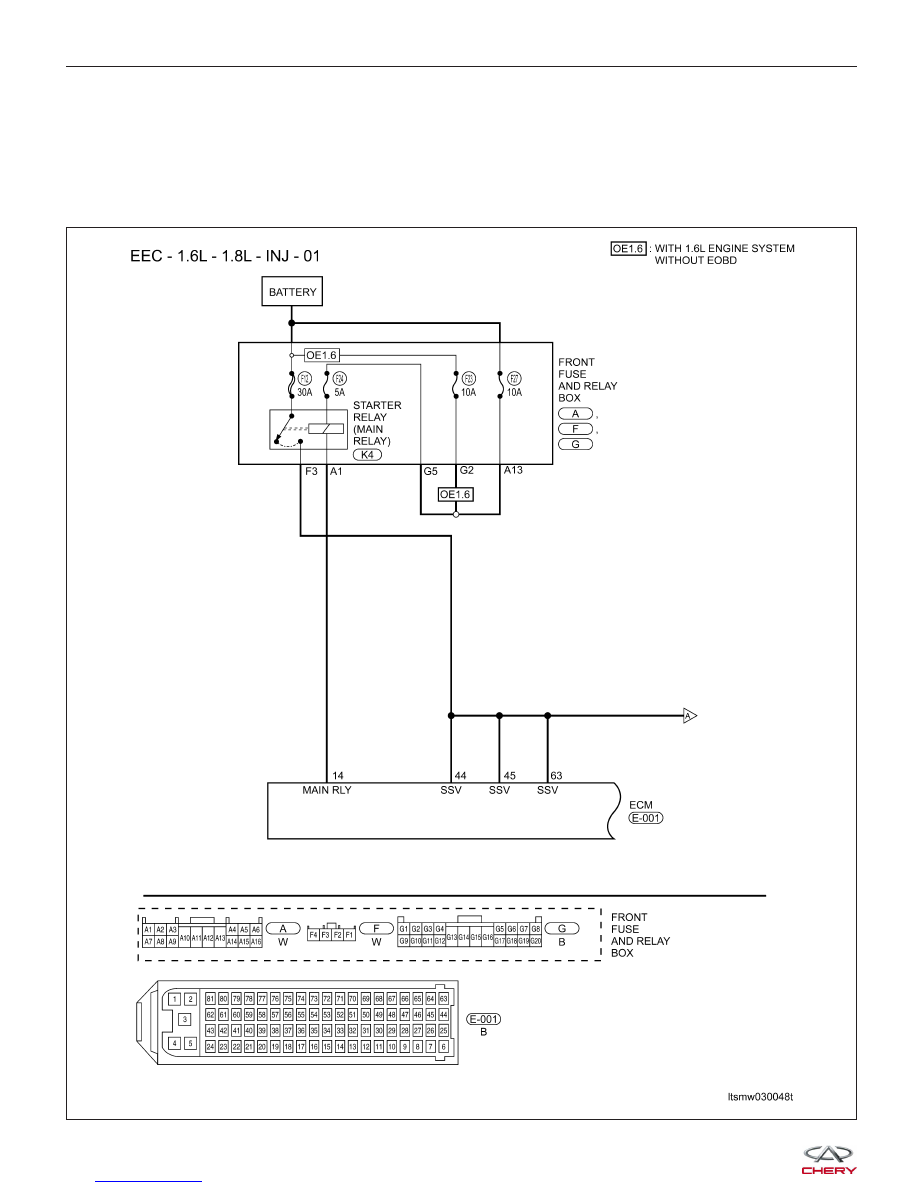

7.

DETECT MALFUNCTIONING PART

• Check the following:

− Front fuse and relay box F3, A13, G5
− Fuse 12, fuse 24, fuse 27

Without EOBD (1.6L).

− Front fuse and relay box F3, G2, G5
− Fuse 12, Fuse 23, Fuse 24
− harness between injector and fuse

Is the check result normal?

Yes

>>

With the X-431, check the system, If OK, go to the next step.

No

>>

Repair malfunctioning parts.

8.

CHECK INJECTOR CONTROL CIRCUITS FOR A SHORT

• Check injector control circuit voltage.

• 3.6 V should exist.

Is the check result normal?

Yes

>>

Go to step 10.

No

>>

Go to the next step.

DIAGNOSIS & TESTING

LTSMD030024

03



9.

DETECT MALFUNCTIONING PART

• Turn ignition switch off.

• Disconnect ECM harness connector.

• Check harness continuity between following terminals.

• Continuity should not exist.

INJECTOR NO.

INJECTOR

TERMINAL

GROUND

1

2

Ground

2

2

3

2

4

2

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace the circuit for a short in harness or connectors.

10.

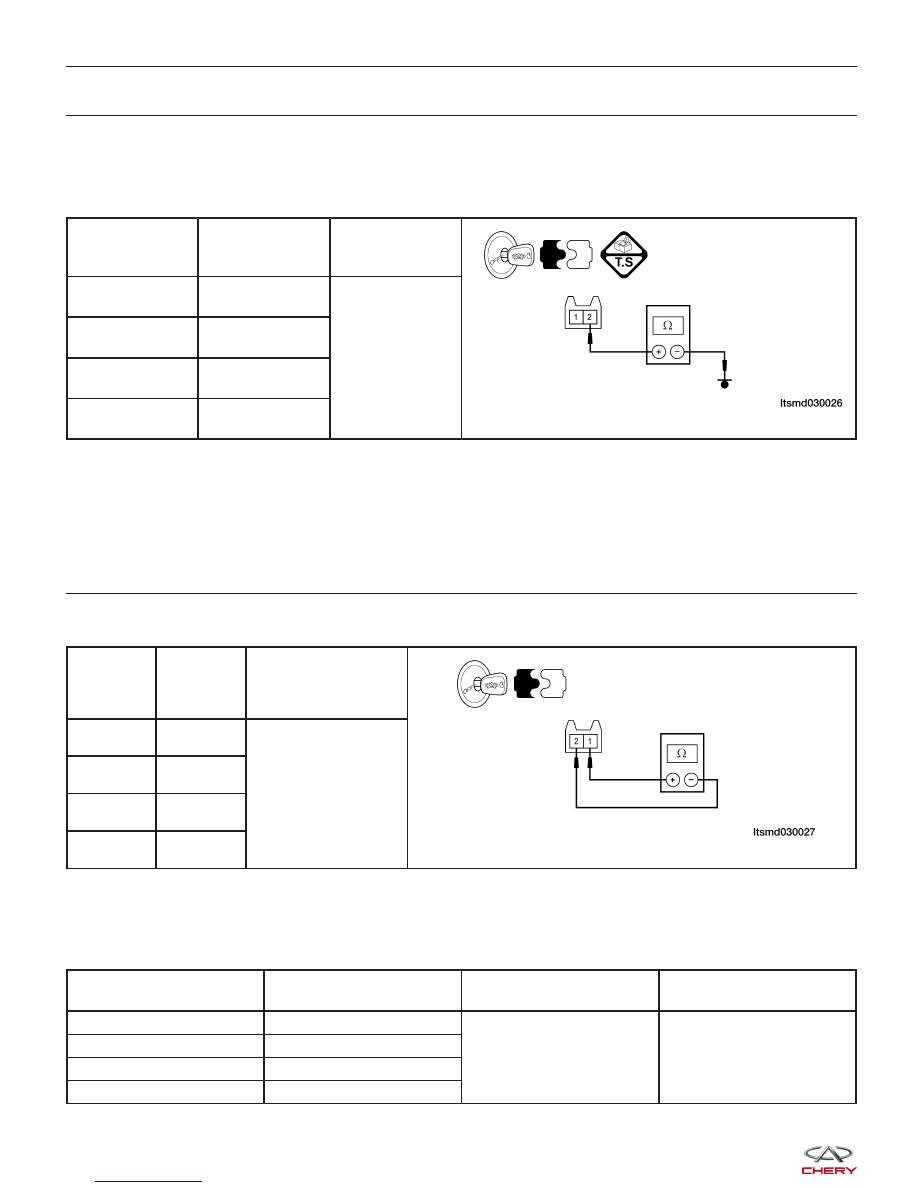

CHECK INJECTOR RESISTANCE

• Check the fuel injector resistance as shown in the following:

INJECTOR

NO.

INJECTOR

TERMINAL

RESISTANCE

(APPROXIMATELY)

⍀ (20°C)

1

1 & 2

12

2

1 & 2

3

1 & 2

4

1 & 2

• Check sensor signal output.

• Connect ECM connector.

• Connect injector connectors.

• Check the fuel injector voltage as shown in the following:

TERMINAL NO.

ITEM

CONDITION

DATA (AVERAGE DC

VOLTAGE)

6

Injector 2

• Engine is running

• Warm-up condition

• Idle

• Accelerate suddenly

Voltage: 11 - 14 V

7

Injector 3

27

Injector 1

47

Injector 4

DIAGNOSIS & TESTING



Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace injector.

11.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0261, P0264, P0267 or P0270 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.
