2.

INSPECTION START

• Start the engine.

Is any cylinder ignited?

Yes

>>

If with the X-431, go to the next step.
If without the X-431, go to step 5.

No

>>

Go to step 6.

3.

PERFORM ACTIVE TEST FUNCTION

• Select ⬙ACTIVE TEST⬙ menu.

• Perform injector active test.

• Make sure that each test produces a momentary engine speed drop.

Is the check result normal?

Yes

>>

Go to step 11.

No

>>

Go to step 6.

4.

CHECK FUNCTION OF INJECTOR

• Listen to injector operating sound one by one.

Do all injectors clicking noise exist?

Yes

>>

Go to step 11.

No

>>

Go to the next step.

5.

CHECK INJECTOR ELECTRICAL CONNECTOR

• Turn ignition switch off.

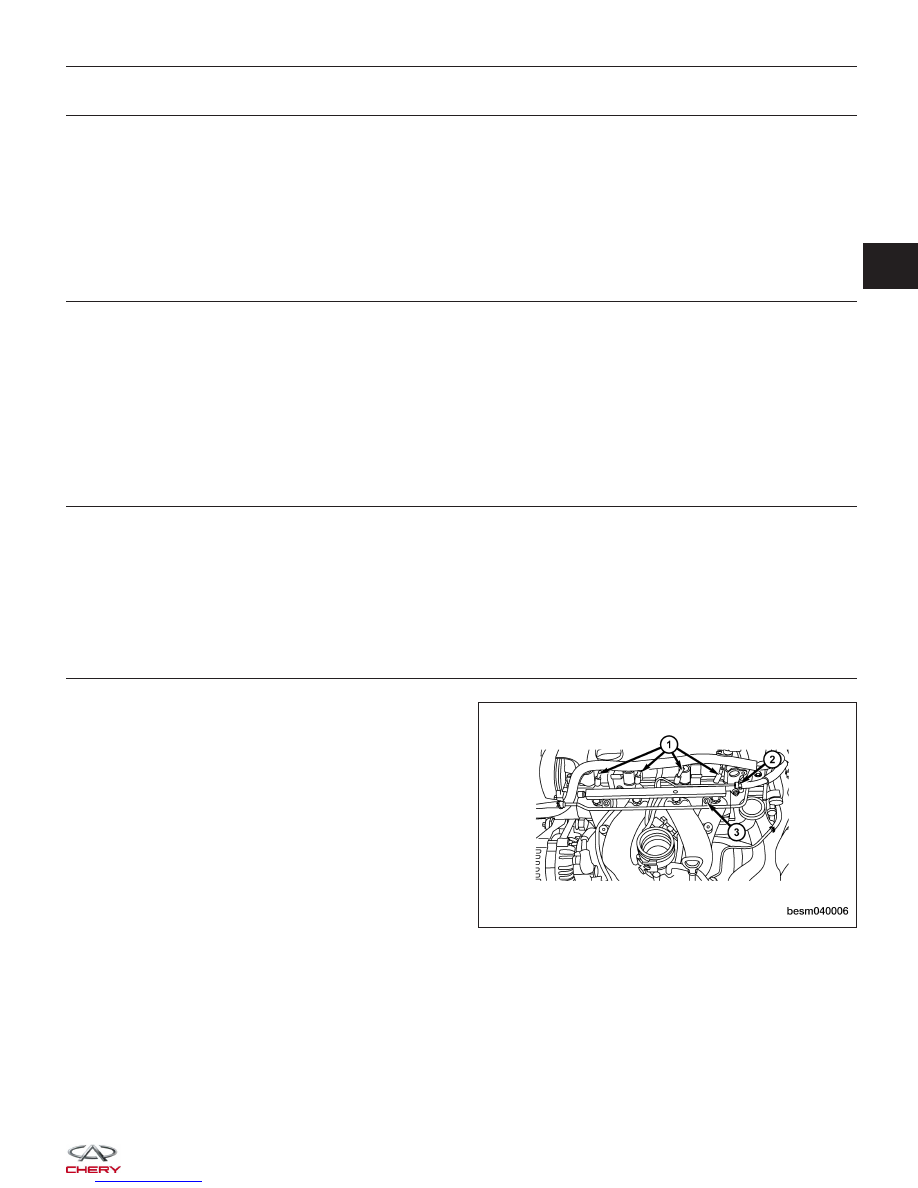

• Disconnect the injector electrical connector (1).

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

DIAGNOSIS & TESTING

BESM040006

03



6.

CHECK INJECTOR POWER SUPPLY CIRCUIT FOR OPEN

• Turn ignition switch on.

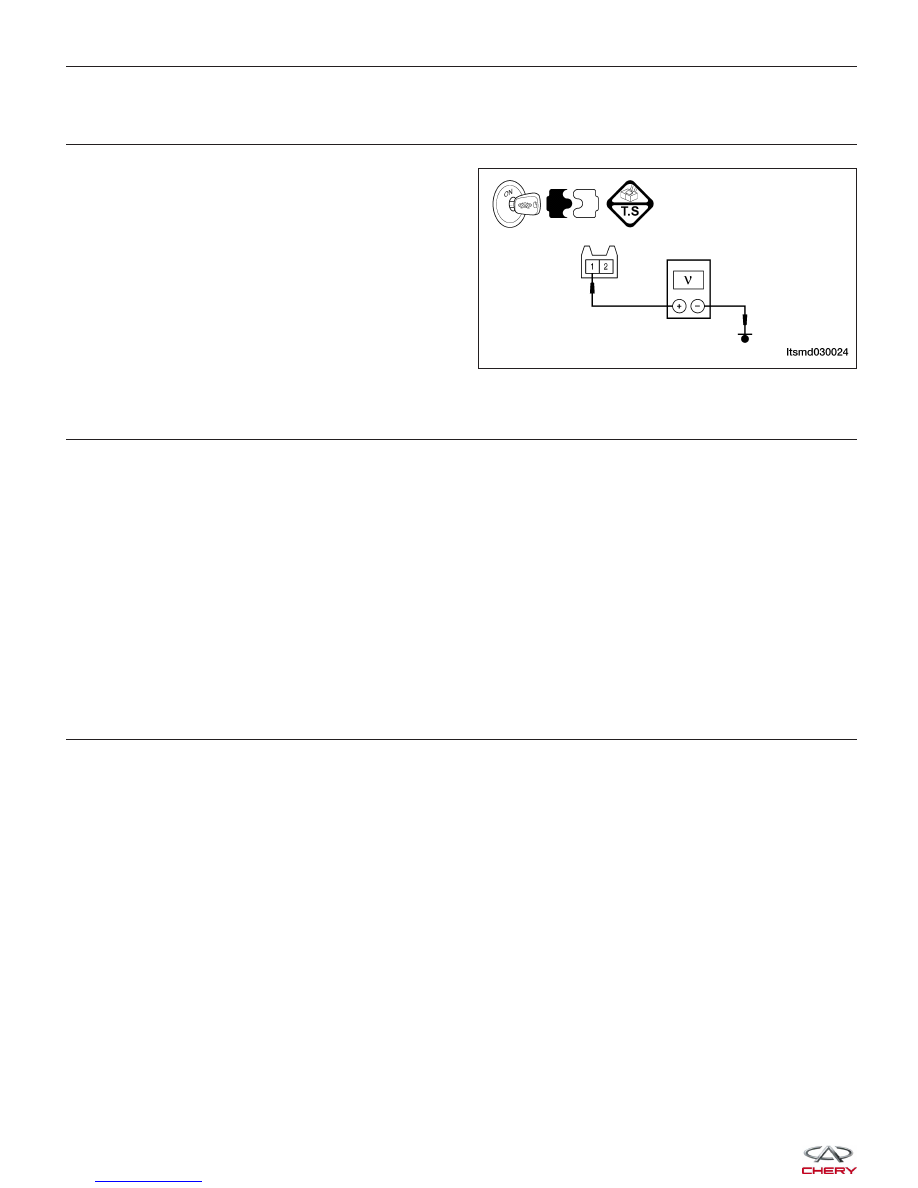

• Check injector supply voltage between sensor ter-

minal and ground in the electrical connector.

• Battery voltage should exist.

Is the check result normal?

Yes

>>

Go to step 8.

No

>>

Go to the next step.

7.

DETECT MALFUNCTIONING PART

• Check the following:

− Front fuse and relay box F3, A13, G5
− Fuse 12, fuse 24, fuse 27

Without EOBD (1.6L)

− Front fuse and relay box F3, G2, G5
− Fuse 12, fuse 23, fuse 24
− harness between injector and fuse

Is the check result normal?

Yes

>>

With the X-431, check the system, If OK, go to the next step.

No

>>

Repair or replace malfunctioning parts.

8.

CHECK INJECTOR CONTROL CIRCUITS FOR AN OPEN

• Check injector control circuit voltage.

• 3.6 V should exist.

Is the check result normal?

Yes

>>

Go to step 10.

No

>>

Go to the next step.

DIAGNOSIS & TESTING

LTSMD030024



9.

DETECT MALFUNCTIONING PART

• Turn ignition switch off.

• Disconnect ECM harness connector.

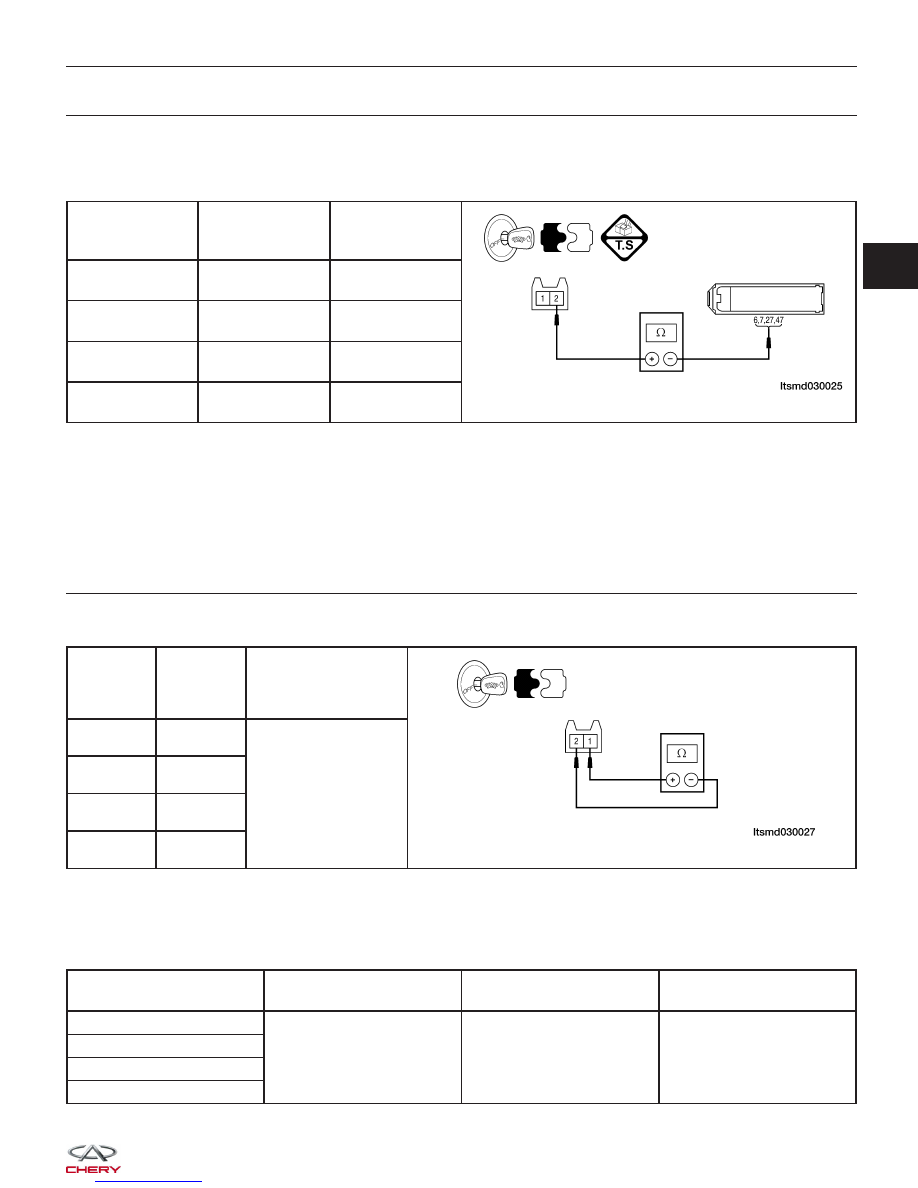

• Check harness continuity between following terminals.

INJECTOR NO.

ECM

TERMINAL

INJECTOR

TERMINAL

1

27

2

2

6

2

3

7

2

4

47

2

• Continuity should exist.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair circuit for an open in harness or connectors.

10.

CHECK INJECTOR RESISTANCE

• Check fuel injector resistance between the following terminals.

INJECTOR

NO.

INJECTOR

TERMINAL

RESISTANCE

(APPROXIMATELY)

⍀ (20°C)

1

1 & 2

12

2

1 & 2

3

1 & 2

4

1 & 2

• Check sensor signal output.

• Connect ECM connector.

• Connect injector connector.

• Check fuel injector voltage between the following terminals and ground.

TERMINAL NO.

ITEM

CONDITION

DATA (AVERAGE DC

VOLTAGE)

6

Injector

• Engine is running

• Warm-up condition

• Idle

• Accelerate suddenly

Voltage: 11 - 14 V

7

27

47

DIAGNOSIS & TESTING

03



Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace injector.

11.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• See ⬙DTC Confirmation Procedure⬙.

Is DTC P0201, P0202, P0203 or P0204 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.
