P0031 - O

2

Sensor 1 Heater Control Circuit Low

DIAGNOSIS & TESTING

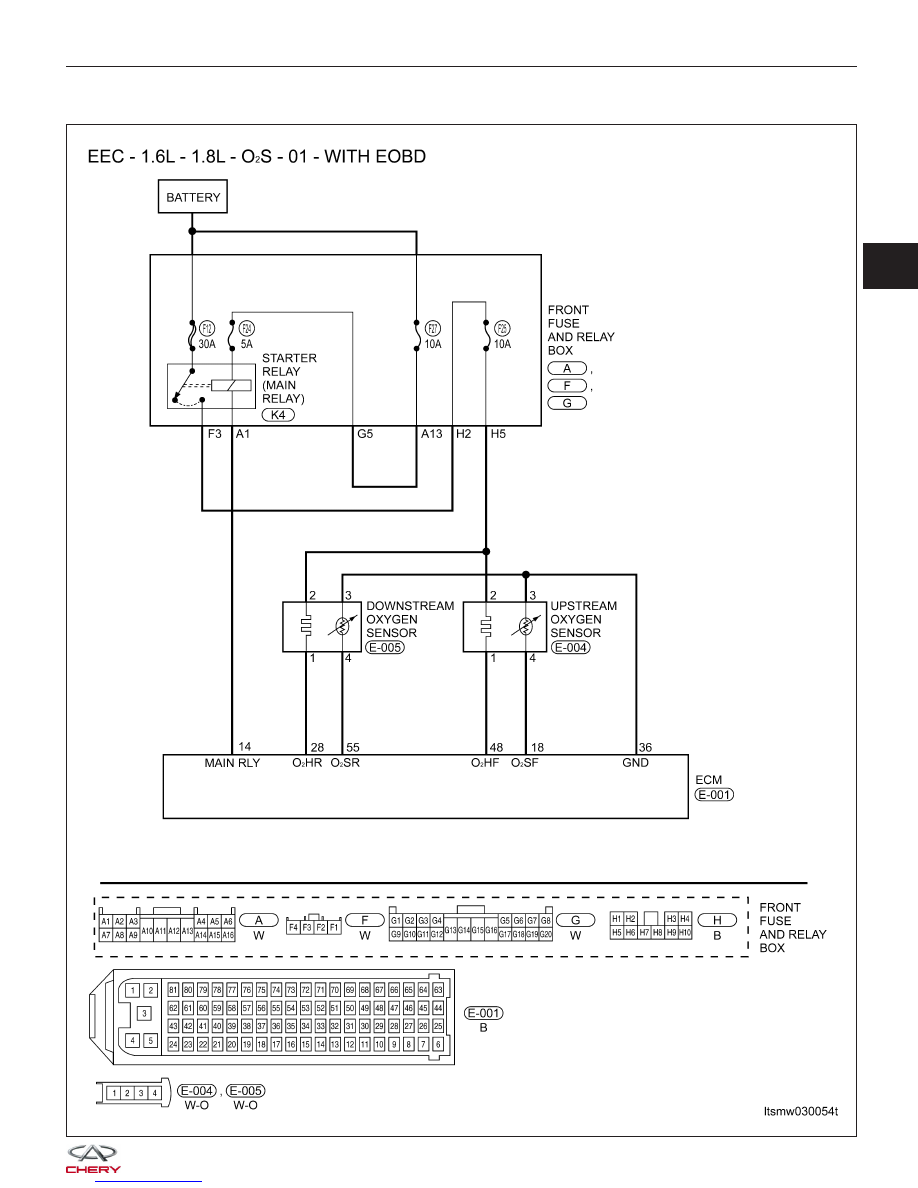

LTSMW030054T

03



DIAGNOSIS & TESTING

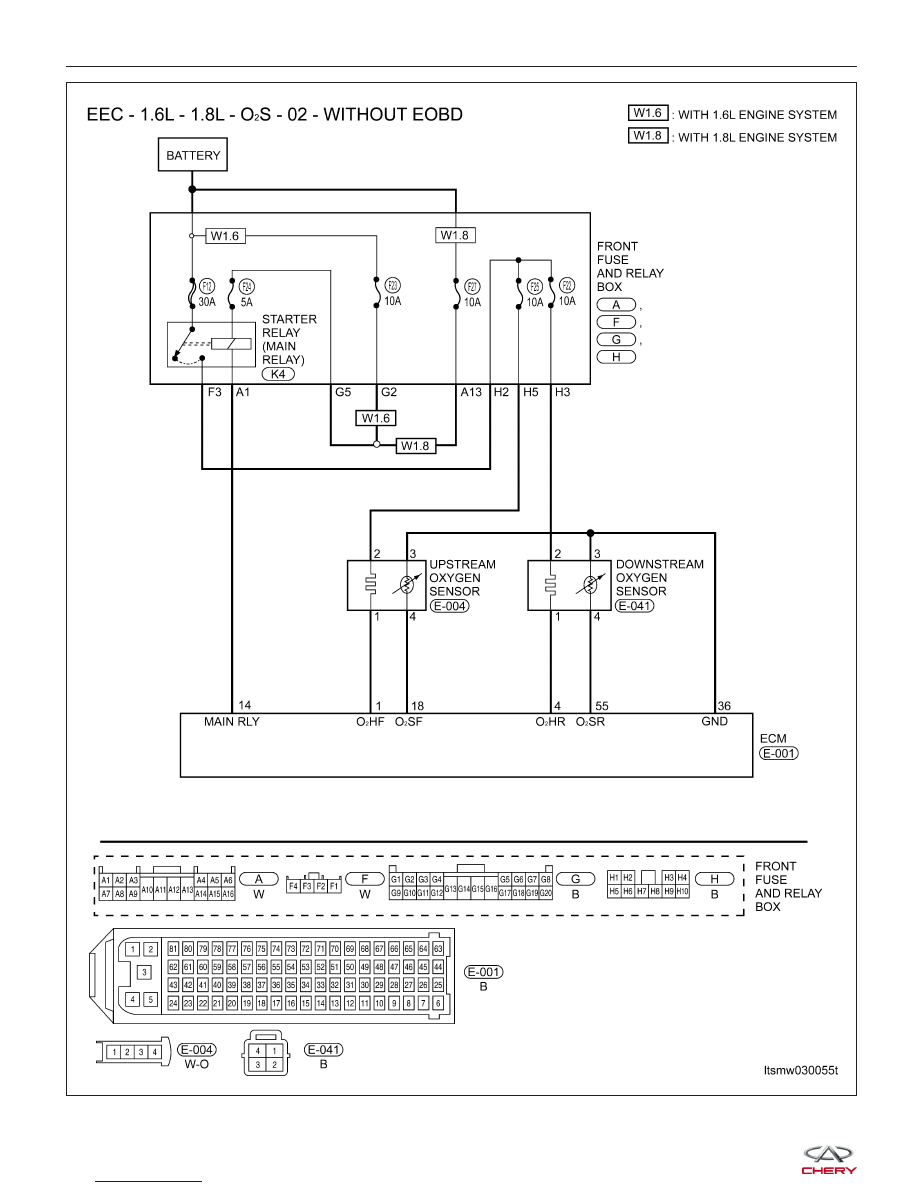

LTSMW030055T



Check reference values between ECM terminals and ground under the following conditions:

ECM TERMINAL NO.

ITEM

CONDITION

DATA (DC VOLTAGE)

18

Upstream oxygen sensor

• Engine is running

• Warm-up condition

• Keep the engine speed
2000 RPM

Approximately 0.1 V - 0.9

V (change 5 - 8 times in

10 seconds periodically)

28 (With EOBD)

4 (Without EOBD)

Downstream oxygen

sensor heating

-

-

36

Sensor (GND)

• Warm-up condition

• Idle speed

Approximately 0 V

48 (With EOBD)

1 (Without EOBD)

Upstream oxygen sensor

heating

-

-

55

Downstream oxygen

sensor

• Engine is running

• Warm-up condition

• Keep the engine speed
2000 RPM

Approximately 100 mV

On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

POSSIBLE CAUSE

P0031

O

2

sensor 1 heater control

circuit low

Engine is running

• Oxygen sensor

• Harness or connectors
(The sensor circuit is open
or shorted)

• ECM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on and select record and erase data stream and DTC.

• Start engine and warm it up to the normal operating temperature.

• Turn ignition switch off and wait at least 10 seconds.

• Start engine and keep the engine speed 2000 RPM for at least 1 minute.

• Let engine idle for 2 minutes.

• With the scan tool, select view DTCs in the ECM.

• If DTC is detected, go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnosis & Testing Diagnostic Help in Sec-

tion 03 Electronic Engine Controls).

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.

DIAGNOSIS & TESTING

03



Diagnostic Procedure

1.

CHECK GROUND CONNECTIONS

• Turn ignition switch off.

• Loosen and retighten ground screws on the body (See Ground Inspection in Section 03 Electronic Engine Con-

trols).

• Inspect ground connections E-207 and E-208 mounting position (See Vehicle Wiring Harness Layout - Engine

Room Harness (With 1.6L/1.8L Engine) in Section 16 Wiring).

Is ground connections OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace ground harness or connections.

2.

CHECK O

2

SENSOR ELECTRICAL CONNECTOR

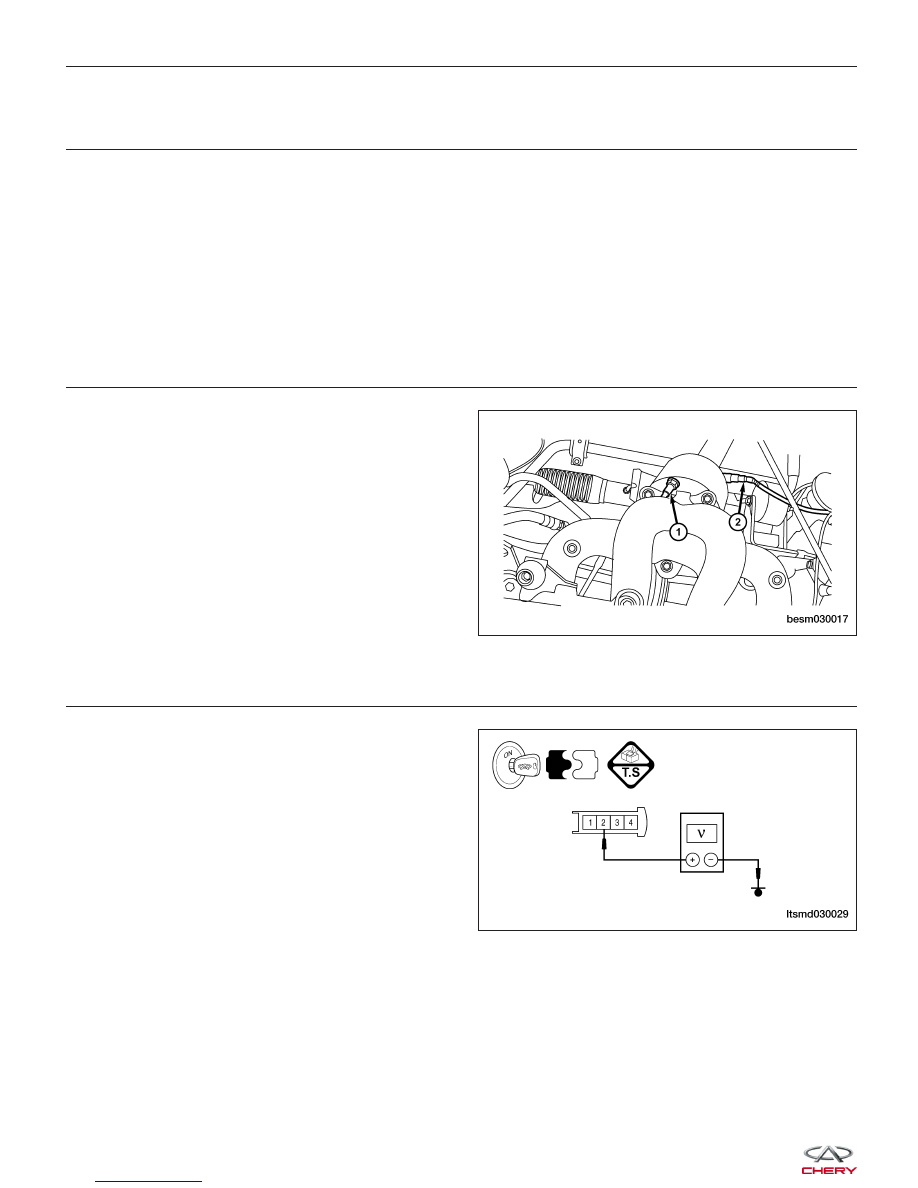

• Disconnect the O

2

sensor (1) electrical connector

E-004.

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

3.

CHECK O

2

SENSOR HEATER POWER SUPPLY CIRCUIT

• Turn ignition switch on.

• Check supply voltage between O

2

sensor terminal

2 and ground in the O

2

sensor electrical connector

E-004.

• Battery voltage should exist.

Is the check result normal?

Yes

>>

Go to Step 5.

No

>>

Go to the next step.

DIAGNOSIS & TESTING

BESM030017

LTSMD030029
