Mechanical Specifications

DESCRIPTION

ITEM

STANDARD

LIMIT

Engine Oil Pressure

Lower Idle Speed (800 ±

50 RPM)

1.2 - 1.5 bar

-

High Idle Speed (2000

RPM)

3.2 - 3.5 bar

-

High Speed (4000 RPM)

3.7 ± 0.5 bar

-

Engine Block Clearance

Surface Distortion

-

0.15 mm

Inner Diameter

81.000 - 81.010 mm

-

Out-Of-Round

-

< 0.008 mm

Taper

-

< 0.01 mm

Piston Ring Groove
Clearance

First Ring

0.04 - 0.08 mm

-

Second Ring

0.0251 - 0.01 mm

-

Piston Ring End Gap
Clearance

First Ring

0.2 - 0.4 mm

0.8 mm

Second Ring

0.4 - 0.6 mm

1.0 mm

Piston To Piston Pin
Clearance

-

0.002 - 0.013 mm

-

Piston Diameter

-

80.946 - 80.964 mm

-

Ring Groove Clearance

First Ring

0.04 - 0.08 mm

-

Second Ring

0.01 - 0.0251 mm

-

Connecting Rod Radial
Clearance

-

0.016 - 0.051 mm

-

Connecting Rod Axial
Clearance

-

0.002 - 0.013 mm

-

Diameter Of Crankshaft
Main Journals

-

53.981 - 54 mm

-

Diameter Of Crankshaft
Rod Journals

-

47.884 - 47.9 mm

-

Out-Of-Round Maximum
Of Crankshaft Main
Journals

-

-

< 0.008 mm

Axial Clearance Of
Crankshaft

-

0.07 - 0.265 mm

-

Radial Clearance Of
Crankshaft

-

0.0035 - 0.034 mm

-

Coaxality Crankshaft Main
Journal

-

-

< 0.005 mm

Thrust Washer Thickness

-

2.4 - 2.405 mm

-

Oil Clearance Of
Crankshaft Rod and Main
Journals

-

0.022 mm

0.058 mm

Cylinder Head Flatness

-

-

< 0.04 mm

Intake Valve Deflection

-

-

< 0.02 mm

Exhaust Valve Deflection

-

-

< 0.04 mm

Spring Height

-

47.7 mm

-

Spring Height At 620
Newtons Of Pressure

-

32.0 mm

-

GENERAL INFORMATION



DESCRIPTION

ITEM

STANDARD

LIMIT

Intake Cam Lobe Height

-

37.15 mm

-

Exhaust Cam Lobe Height

-

37.05 mm

-

Camshaft Journal #1 Outer
Diameter

-

31.934 - 31.95 mm

-

Camshaft Journal #2, #3,
#4, #5, Outer Diameter

-

23.947 - 23.96 mm

-

Camshaft Cam Bearing #1
Inner Diameter

-

32 - 32.025 mm

-

Camshaft Cam Bearing
#2, #3, #4, #5, Inner
Diameter

-

24 - 24.021 mm

-

Camshaft Journal #1
Clearance

-

0.05 - 0.091 mm

-

Camshaft Journal #2, #3,
#4, #5 Clearance

-

0.04 - 0.074 mm

-

Intake Camshaft Axial
Clearance

-

0.15 - 0.20 mm

-

Exhaust Camshaft Axial
Clearance

-

0.15 - 0.20 mm

-

Intake Valve Guide
Clearance

-

0.012 - 0.043 mm

-

Exhaust Valve Guide
Clearance

-

0.032 - 0.063 mm

-

Valve Outer Diameter

Intake Valve

5.98 ± 0.008 mm

-

Exhaust Valve

5.96 ± 0.008 mm

-

Valve Guide Inner
Diameter

Intake Valve

5.4 ± 0.1 mm

-

Exhaust Valve

5.4 ± 0.1 mm

-

Fringe Thickness On Top
Of Valve

Intake Valve

0.3 ± 0.15 mm

-

Exhaust Valve

0.3 ± 0.15 mm

-

Valve Tilt Angle

Intake Valve

65°

-

Exhaust Valve

68°

-

Valve Height

Intake Valve

107.998 mm

-

Exhaust Valve

106.318 mm

-

Torque Specifications

CAUTION:
When torquing a fastener in two steps, DO NOT use a torque wrench for the second step.

DESCRIPTION

TORQUE (N·m)

Accessory Drive Belt Tensioner Pulley Bolt

35

Camshaft Bearing Cap Bolts

11

Clutch Pressure Plate Bolts

25

Connecting Rod Cap Bolts

1st Step: Tighten the bolts to 25 N·m

2nd Step: Tighten the bolts an additional 90°

Crankshaft Holder

28

Crankshaft Main Bearing Cap Bolts

1st Step: Tighten the bolts to 45 N·m

2nd Step: Tighten the bolts an additional 180°

GENERAL INFORMATION

02



DESCRIPTION

TORQUE (N·m)

Crankshaft Timing Belt Pulley Bolt

1st Step: Tighten the bolt to 130 N·m

2nd Step: Tighten the bolt an additional 65°

Crankshaft Vibration Damper Bolts

25

Cylinder Head Cover Bolts

11

Cylinder Head Bolts

1st Step: Tighten the bolt to 40 ± 5 N·m

2nd Step: Tighten the bolt an additional 90 ± 5°

3rd Step: Tighten the bolt an additional 90 ± 5°

Dipstick Bracket Bolts

11

Drive Plate Bolts (automatic transaxle)

75

Engine Left Mount Bolt

70

Engine Right Mount Bolt

70

Engine Front Mount Bolt

60

Engine Rear Mount Bolt

60

Engine To Transaxle Bolts

80

Exhaust Manifold Nuts

25

Exhaust Manifold Heat Shield Bolts

15

Exhaust Camshaft Timing Belt Pulley Bolt

120

Flywheel Bolts (manual transaxle)

75

Fuel Rail Bracket Bolts

11

Idler Pulley Bolt

40

Intake Camshaft Timing Belt Pulley Bolt

120

Intake Manifold Bolts

10

Intake Manifold Nuts

11

Intake Manifold Bracket Bolts

25

Lower Idler Pulley Bolt

45

Lower Cylinder Block Bolts

23

Oil Filter

25

Oil Pan Bolts

18

Oil Drain Plug

40

Oil Strainer Bolts

18

Oil Pump Bolts

11

(Apply with Loctite 5910 Thread-Locker)

Rear Timing Cover Bolts

7

Timing Belt Upper Cover Bolts

11

Timing Belt Lower Cover Bolts

11

Timing Belt Tensioner Assembly

27

Timing Belt Tensioner Pulley Bolt

30

Throttle Body Bolts

11

Upper Idler Pulley Bolt

45

GENERAL INFORMATION



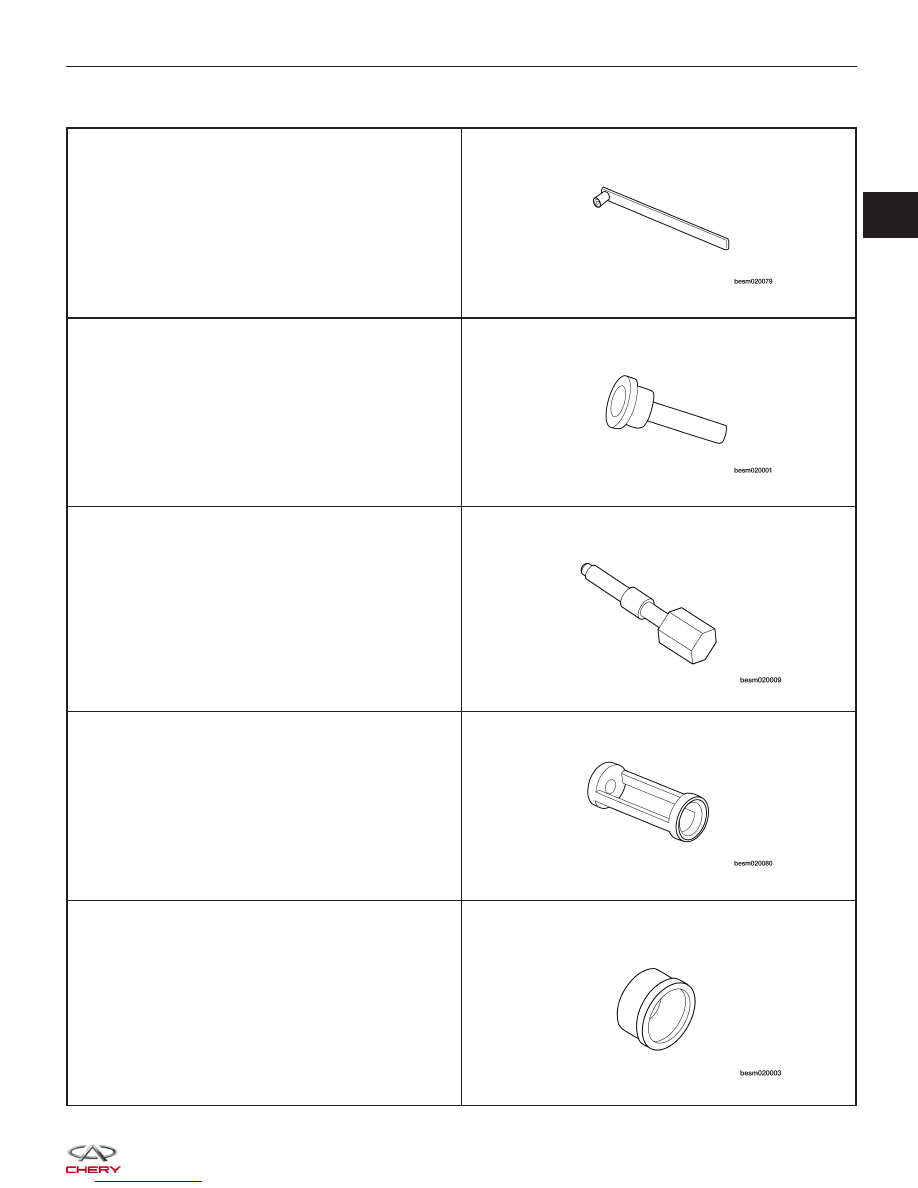

Special Tools

Right Engine Mount Bolt Remover

CH-20001

Camshaft Seal Installer

CH-20002

Crankshaft Holder

CH-20003

Valve Spring Compressor Adaptor

CH-20004

Rear Crankshaft Oil Seal Installer

CH-20005
