ELECTRICAL INFORMATION

HOW TO READ ELECTRICAL

SCHEMATICS

01-21

Connector Symbols

01-21

Option Splices

01-22

Electrical Schematic - Example

01-23

HOW TO LOCATE ELECTRICAL

SCHEMATICS IN THE SERVICE
MANUAL

01-25

Electrical Schematic Index

01-25



HOW TO READ ELECTRICAL SCHEMATICS

Connector Symbols

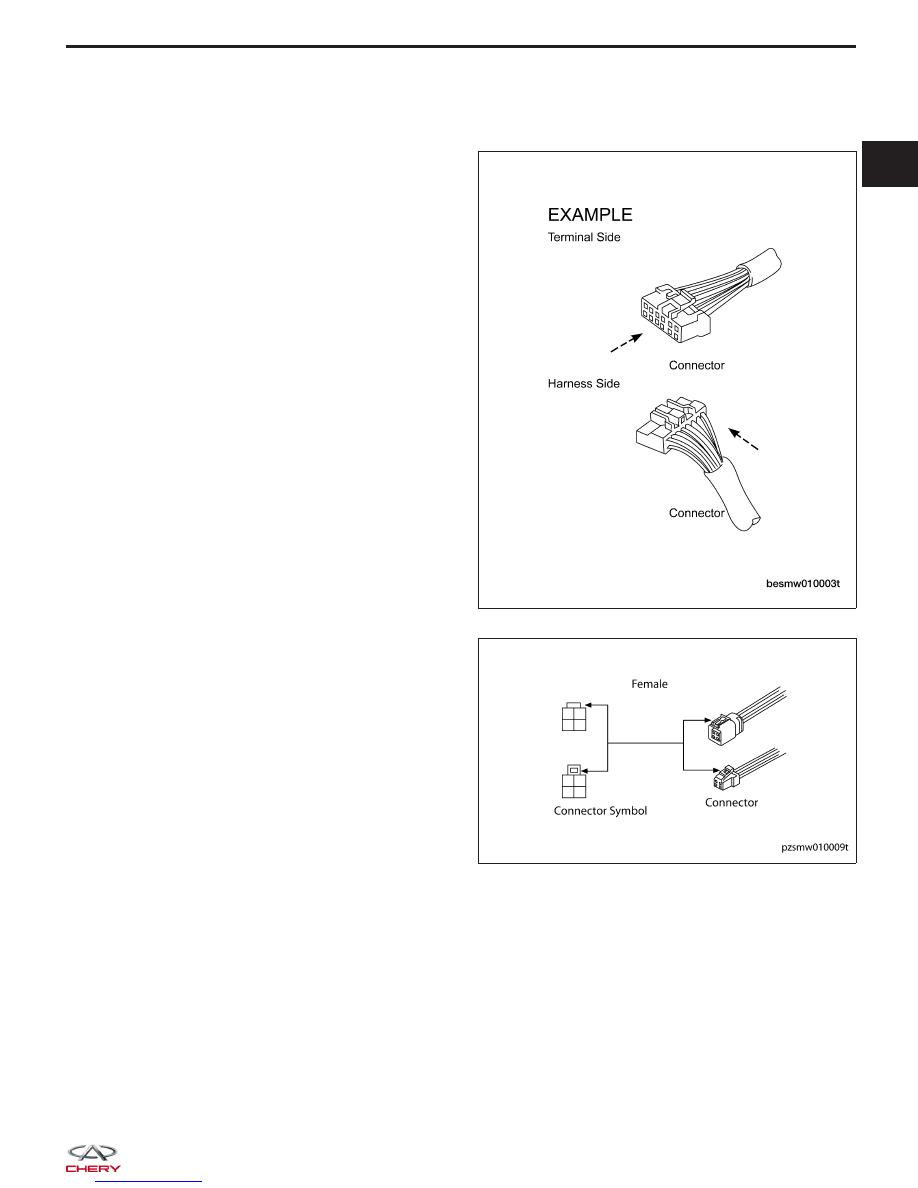

• Connector symbols shown from the terminal side

are enclosed by a single line and followed by the
direction mark.

• Connector symbols shown from the harness side

are enclosed by a double line and followed by the
direction mark.

• Most of the connector symbols in the wiring dia-

grams are shown from the terminal side.

• In electrical schematics, female terminal end views

are shown at the bottom of the page for all compo-
nents that are shown on the schematic page.

BESMW010003T

PZSMW010009

01



Option Splices

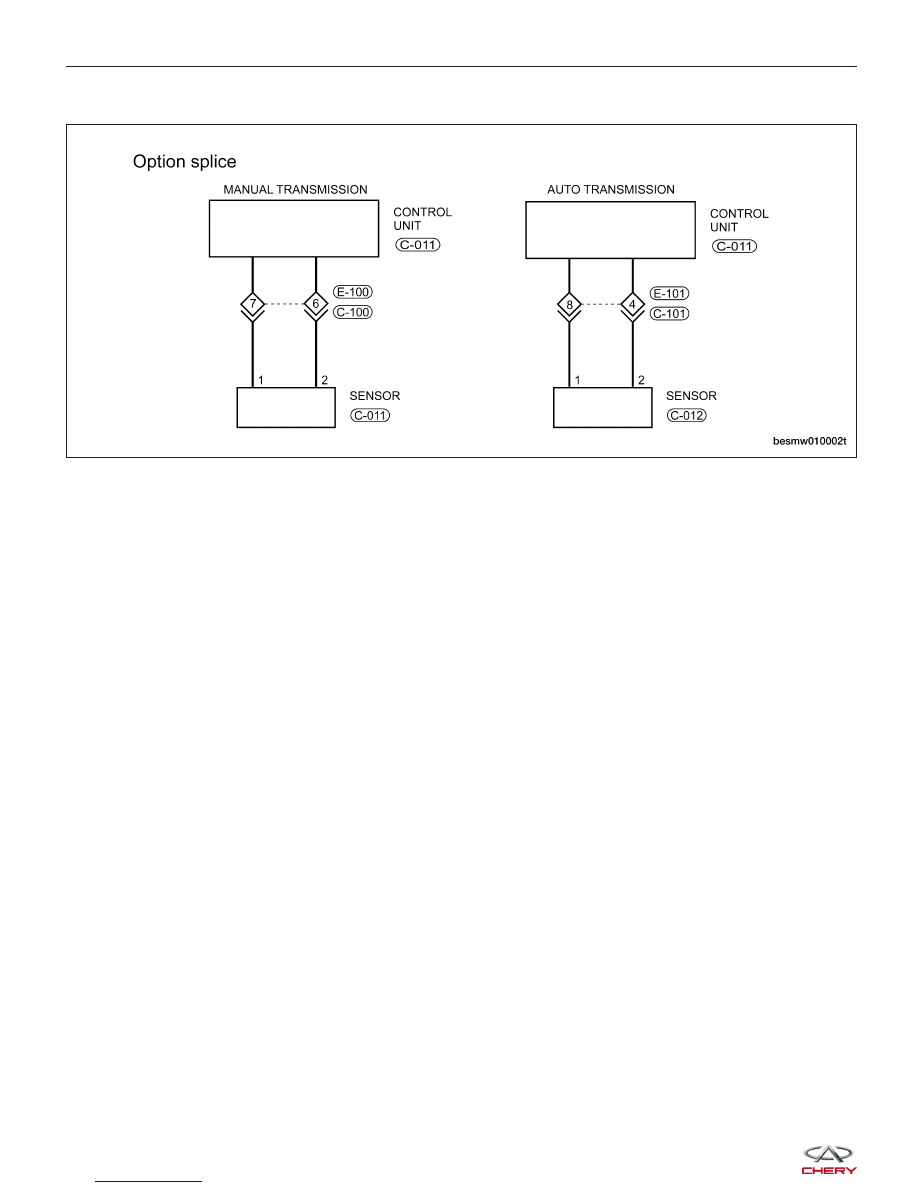

• Option splices are shown with solid diamond-shaped boxes with identification numbers inside.

HOW TO READ ELECTRICAL SCHEMATICS

BESMW010002T

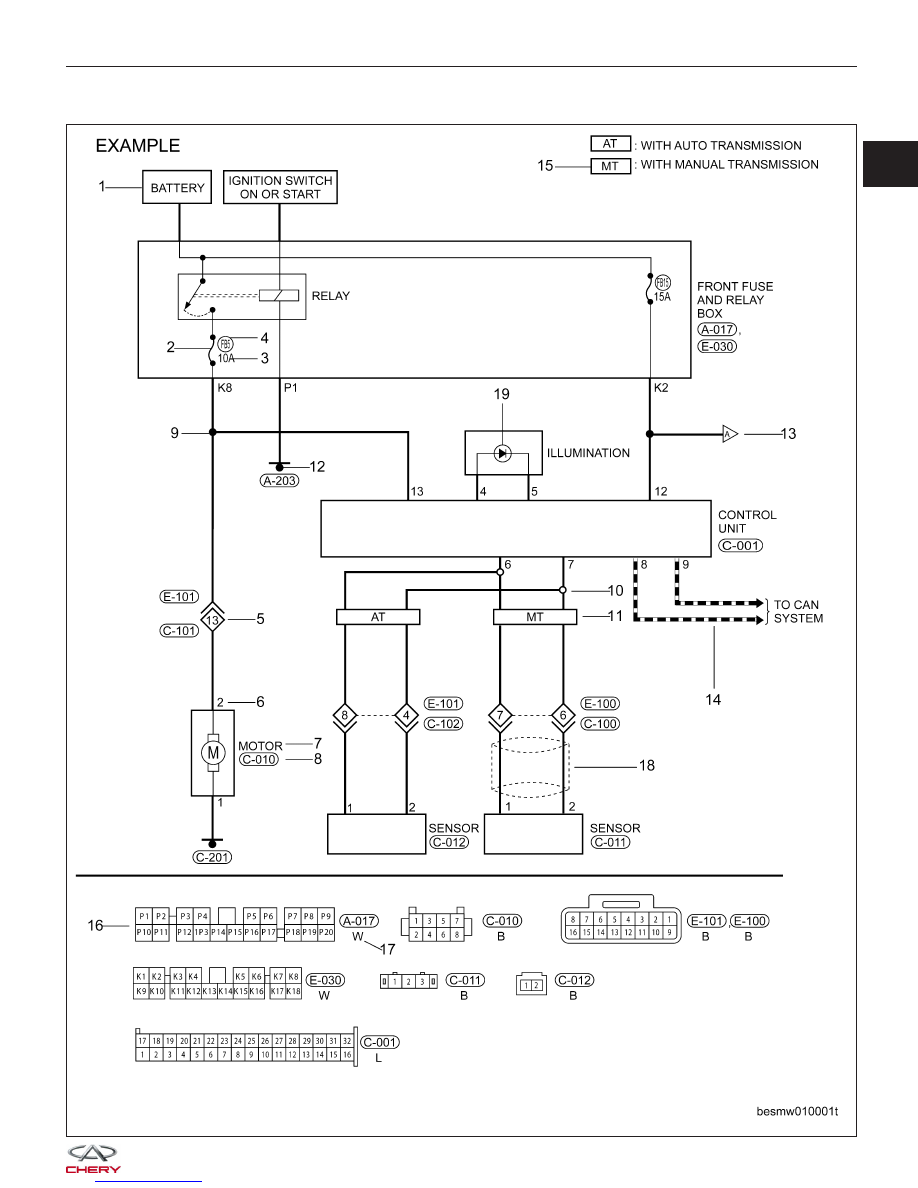

Electrical Schematic - Example

HOW TO READ ELECTRICAL SCHEMATICS

BESMW010001T

01
