CAC Gasoline Engine Maintenance And Servicing Manual

86





If  stepper  motor  needs  to  be  replaced,  remove  the  positive  connector  first  and  replace    actuator.  Then

turn  ignition  key  to  position  1(accessory  position),  ECU  will  readjust  actuator  position(to  limit  switch)  and
adjust  for  steps  according  to  engine  water  temperature  so  as  to  adjust  idle  speed  with  valve  linear  (axial
direction)movements(forward or backward).

Only CHECK-UP1 tester may be applied to check whether it’s running properly.



3.1MARWAL low pressure fuel pump“MSS070”



        The  fuel  pump  in  this  system  is  atmospheric

positive  shift  (see  figure.  142).  It  is  designed  to  work
with  ethyl  as  its  standard    fuel  and  equipped  with  a
check  valve  and  a  pressure  override  valve  (vibration
pressure is 2.6bar). It is installed inside the fuel tank and
equipped with a fuel filter.

Fuel  pump  supplies  the  fuel  to  fuel  injectors  and  is

controlled directly by ECUD    to ensure:

·The fuel pump will close when engine speed drops

under the minimum starting speed or engine stops.

·  The  fuel  pump  signal  is  timed.  once  ignition

switch  is  on  and  engine  is  not  started  ,  there  will  be  a
fuel pump signal within 10 seconds.

                                                                                ·  Under the  engine running and starting  conditions,

the fuel pump signal will not change.















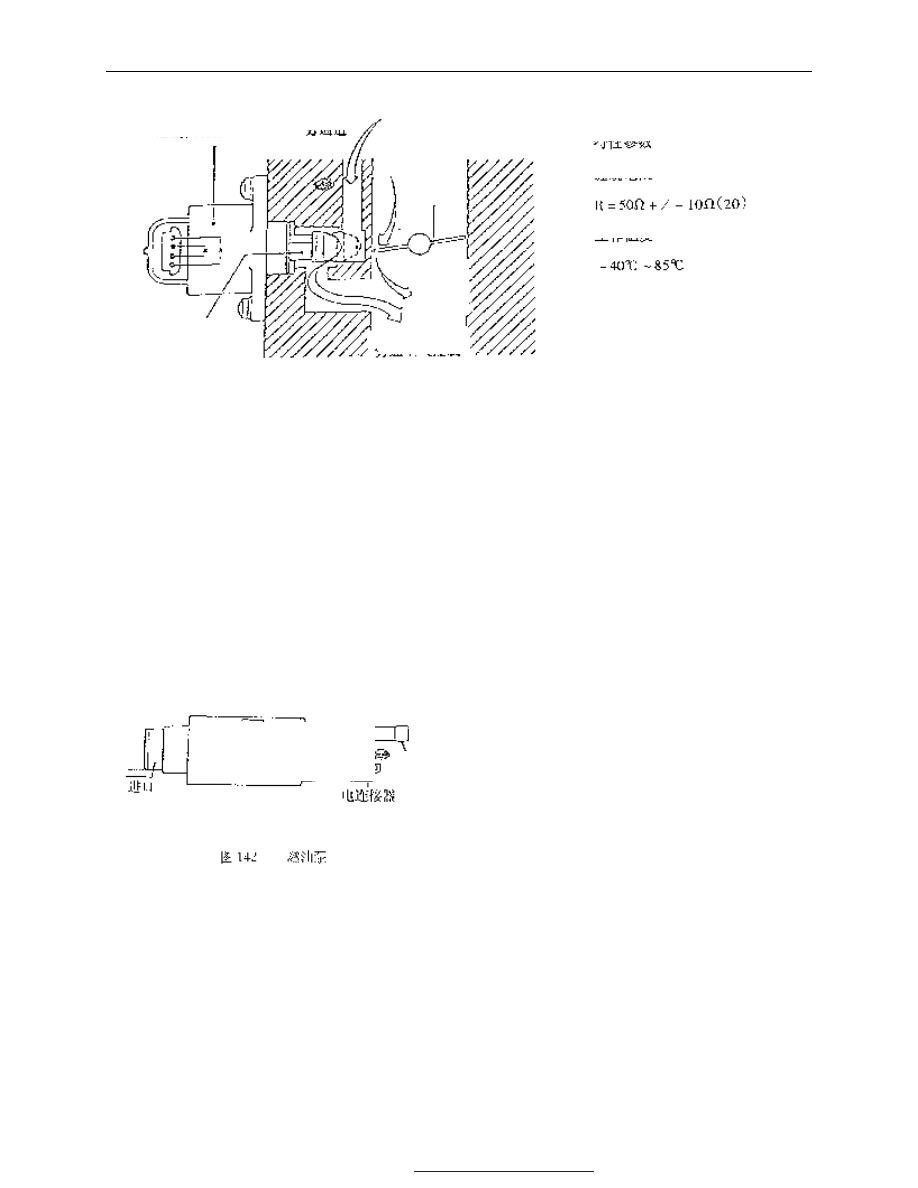

Fig. 142    fuel pump

  Fig. 141 Idle step motor and air by-pass valve



valve

idle actuator

by-pass channel

throttle
valve

throttle

valve

leak

by-pass

air control.



feature

parameter

electric connector

outlet

operation temperature

spiral resistance



PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

87

3.2 fuel filter

Fuel  filter  (see  drawing  143)  is  connected  between  fuel  pump  and

the fuel intake port of the throttle valve body. It comprises an aluminum
case and a bracket with a stainless steel in it.  for the high sensitivity  of
fuel injector and the the existence of external impurities being in the fuel
system, it is necessary to use the high-efficiency paper filter core.



4.1water temperature sensor“WTS05”
        during  cold  starting  and  engine  warming,  ECU  enrich  the  mixture  according  to  the  signal  (see  figure  6)
from the sensor. When engine is warmed enough for fan to reach the operation range, the enrichment is zero.

4.2 speed, top dead center and

s

ynchro pickup“CVM01”see figure. 144











Sensor is mounted on the cylinder block by a mounting bracket. When it detects the impulses produced by

the teeth (60—2) in the  flywheel    (see  figure. 143), engine speed  may be calculated accurately by the signal
impulses produced by the 58 teeth which are arranged equally with a interval of 6°.
        The RPM sensor position in the flywheel (signal wheel) is on the surface of the twentieth tooth before the
top dead center of the cylinder 1, 4, the angle between it and the top dead center of cylinder 2, 3 is 80°, on the
opposite  of the fiftieth teeth (tooth  counting begins  from the tooth-missed area), except  for deciding  cylinder
1,4 and cylinder 2,3 TDC, the sensor signal (see figure. 144) is also used in the microprocessor：
        —— Control ignition ( ignition advance and ignition delay)
        —— generate signal for the RPM counter
        —— detect two missed teeth to confirm the synchronous position every engine revolution
        Without the signal or the corresponding synchronous signal (60—2 signals/revolution)，ECU  cannot be
operated.





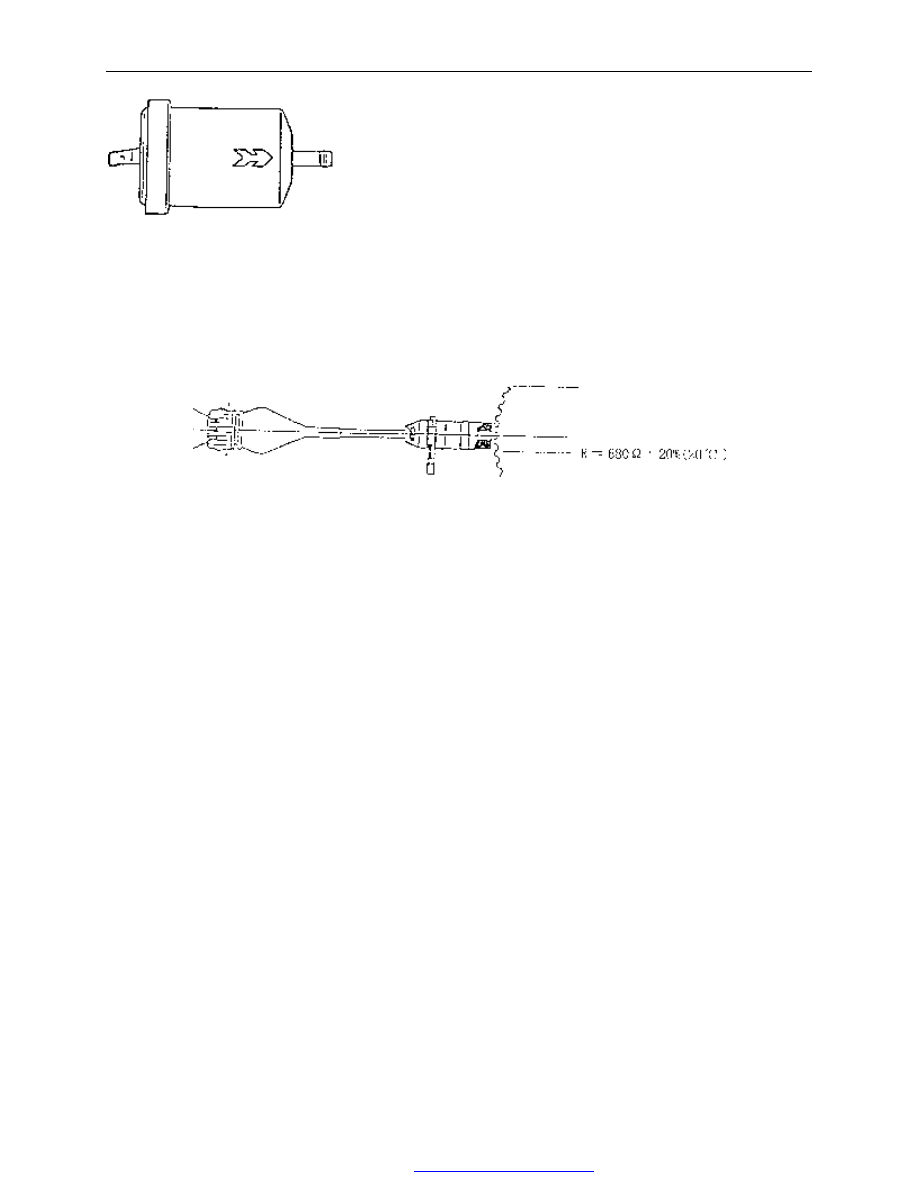

Fig. 143 fuel filter

sensor characteristic


winding

positive signal
negative signal
grounding singal





Fig. 144 tacho sensor

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

88

  timing：

      Rotate the engine pulley(2) to keep cylinder 1 and cylinder 4 at TDC, i.e. the mark on the    pulley (2) and
the mark (3 and 4) on the timing wheel cover of engine must be matched (see figure. 145).



speed/ TDC sensor
Check if the sensor is located in the twentieth tooth after the breach in the flywheel signal panel
        1— speed/ TDC sensor( crankshaft position sensor)
        2— pulley
        3— TDC reference point on the pulley
        4— TDC reference point on the timing gear cover
        5— synchronous tooth
        Check the air gap between the sensor and flywheel：

Magnetic thickness gauge is used for checking the air gap between the sensor and flywheel. Measurement

should be made at least at three different teeth with a equal interval of 120°. The value should be 2±0.6mm.

A. speed sensor signal
B.ECU power signal
C. current circle for primary coil circuit

a. ignition advance angle relative to cylinder 1
TDC

4.3 absolute pressure sensor
        The sensing element of absolute pressure sensor is printed
in  a  ceramic  membrane  by  the  wheatstone  bridge  silk  PCB.
One  side  of  the  membrane  is  absolute  reference  vacuum  and
the  other  side  is  actual  vacuum  of  the  intake  manifold.  The
signal  (piezoresistance  type)  produced  by  the  distortion  of
ceramic  membrane  which  is  installed      in  the  bracket  is
magnified  by  the  circuit  located  in  the  carrier  before  being
transferred to ECU.

see from the front end,    rotation direction

top dead center position



crankshaft
position sensor

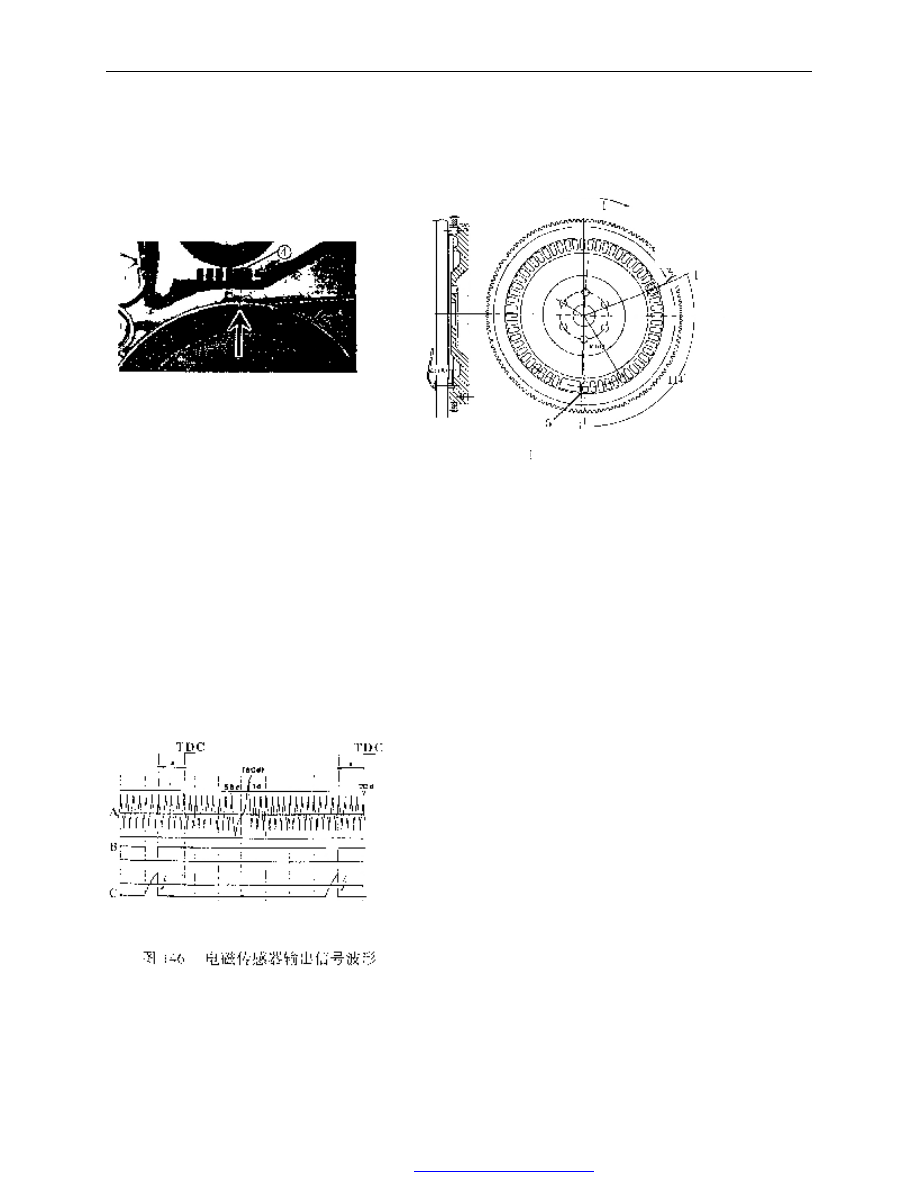

Fig.  145  sensor  position  and  timing
reference point


Fig. 146    magnetic sensor output signal wave

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

89



3-way connector ( figure. 147)
a. supply 5V voltage
b. negative pole signal
c. positive pole signal









        When  engine  is  shut  down,  the  sensitive  membrane  will  bent
according  to  the  value  of  atmospheric  pressure  (mmHg).  After  the

ignition switch is switched on, the actual atmospheric pressure may be obtained by this method.

When  engine  is  running,  the  vacuum  will  produce  a  mechanical  effect  on  the  ceramic  membrane  of  the

sensor resulting in the change of    resistance.


      for  ECU  supplies  a  absolutely  constant  5V  voltage  ,  the
change  of  output  voltage  caused  by  the  change  of  resistance  is
indicated in figure. 148.

Sensor  supplies  the  most  important  data  to  ECU  for

calculating  the  intake  air  volume.  When  the  pressure  signal  is  P
＜97mmHg  or  P＞783mm  Hg，if  the  throttle  valve  position
sensor  doesn’t  fail,  the  operation  comeback  will  be  performed
according to the throttle valve angle and speed value stored in the
calibration  scale.  If    throttle  valve  fails,    only  one  comeback
value may be applied—— about 442mmHg.

Note: If absolute pressure sensor needed to be

replaced, the connecting pipe must have the same
diameter and length as the original pipe.





5    ignition advance calculation and high voltage distribution
        The  system  uses  two  high  tension  ignition  coils  and  assigns  ignition  voltages  directly  to  spark  plugs  by
static electricity (distributorless ignition) directly. Connector and controlling triode are comprised in the ECU
injection system and connected to ECU connector 1 and connector 19 .    (figure. 149).

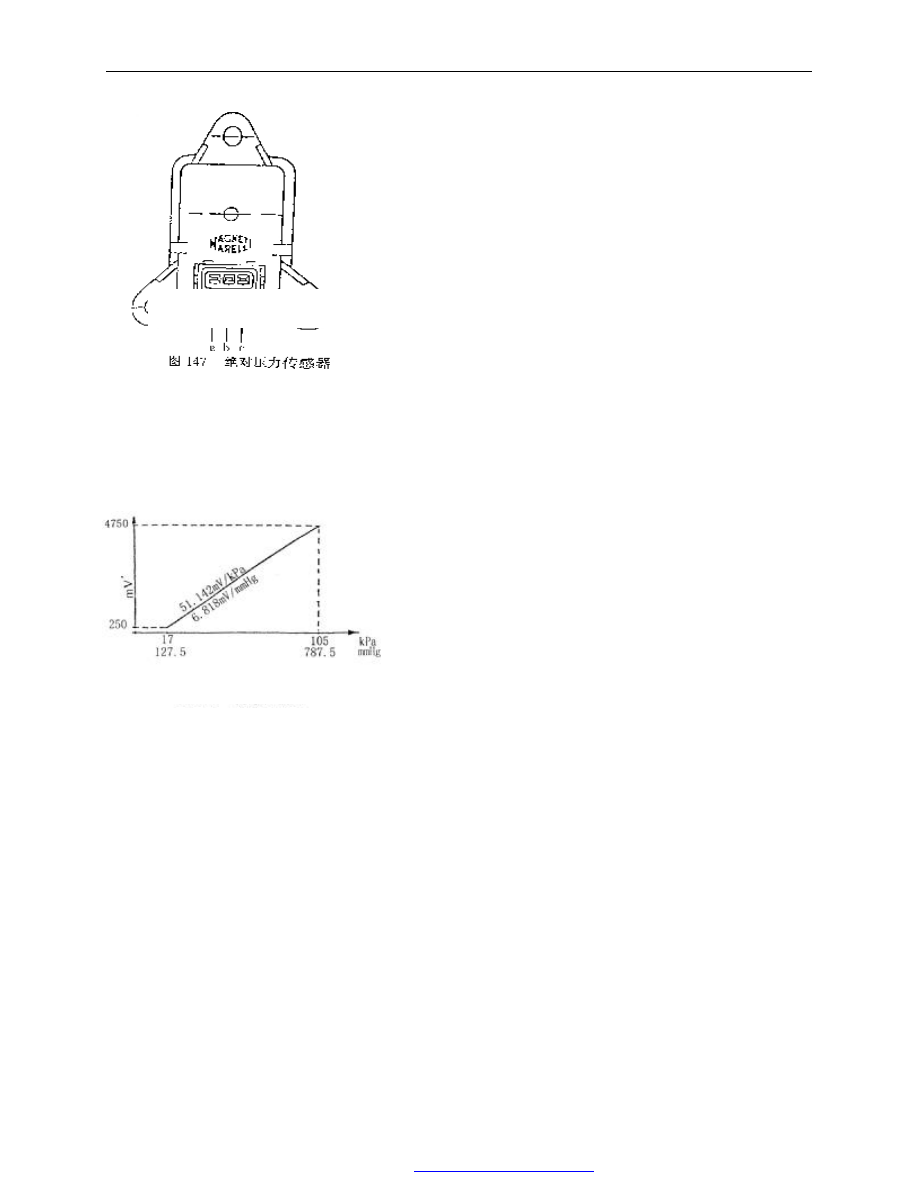

Fig. 147 absolute pressure sensor


Fig.148 sensor output
