111

Section II Front Compartment Harness

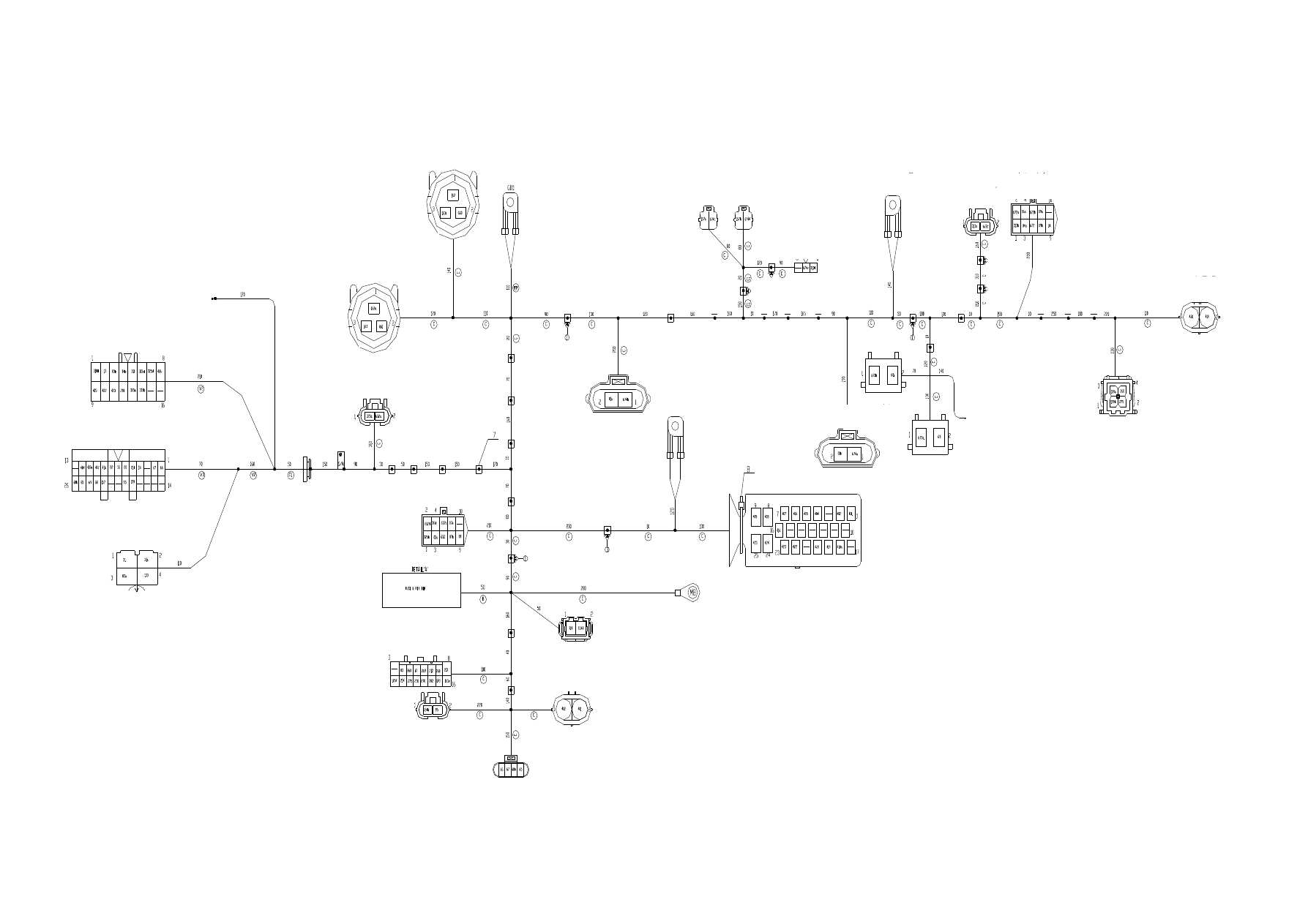

I. Harness Sketch





To in-door harness

Washing fluid pipe

Fan motor 2

Left turning light

Fan motor 1

Ground B

Horn (1) Horn (2)

Engine
compartment
contact switch

Ground A

LF fog light

To battery

Anti-theft horn

LF  wheel  ABS
sensor

Front wiper motor

Brake fluid sensor

To engine harness


Left  front  combined
headlight

To

instrument

harness B

To

instrument

harness A



Front

washer

motor

Washing fluid pipe

Rear

washer

motor

RF fog light

A/C

high/low

pressure switch

RF  wheel  ABS
sensor

Right  front  combined
headlight

Ground C

Right
turning light

ABS controller



112

II. Instructions on Main Connectors



No

Connector Name

Pins

Connection

Remark

1

In-door harness connector

16

In-door harness



2

Instrument

harness

A

connector

26

Instrument harness A



3

Instrument

harness

B

connector

4

Instrument harness B



4

Washing fluid piping







5

ABS connector

25

ABS



6

Ground A



Vehicle body

ABS  on  the  left-front
side member

7

Left-front

combination

headlights connector

10

Left-front  combination
headlights



8

Fuse box



Fuse box



9

Anti-theft speakerconnector

2

Anti-theft speaker



10

Connect the battery



Battery



11

Engine harness connector

16

Engine harness



12

Brake  fluid  level  sensor
connector

2

Brake

fluid

level

sensor



13

Front wiper motor connector

4

Front wiper motor



14

Left-front wheel ABS sensor
connector

2

Left-front  wheel  ABS
sensor



15

Left turning light connector

2

Left turning light



16

Fan motor 1 connector

3

Fan motor 1



17

Fan motor 2 connector

3

Fan motor 2



18

Ground B



Vehicle body

Fan  on  the  left-front  side
member

19

Left-front

fog

lights

connector

2

Left-front fog lights



20

Speaker 1 connector

2

Speaker 1



21

Speaker 2 connector

2

Speaker 2



22

Front  compartment  contact
switch connector

3

Front

compartment

contact switch



23

Ground C



Vehicle body

Washer  solution  tank  on
the

right-front

side

member

24

Right-front

fog

light

connector

2

Left-front fog light



25

Front

washing

motor

connector

2

Front washing motor



26

Rear

washing

motor

connector

2

Rear washing motor



27

Washing fluid pipe







28

Right

turning

light

connector

2

Left turning light



29

Right-front

combination

headlight connector

10

Right-front
combination headlight



30

Right-front

wheel

ABS

sensor connector

2

Right-front wheel ABS
sensor



31

Air-conditioner

high/low

voltage switch connector

4

Air-conditioner
high/low

voltage

switch





113

III.  Removal  and  Installation  of  Front  Compartment
Harness



Part number: S12-3724010

(I). Preparations

Tools: sleeve wrench, cross head screwdriver, flat head screwdriver

(II). Notes

Make  sure  to  disconnect  the  power  supply  when  disassembling  the
electrical components and harnesses.
The ignition switch must be OFF.

(III). Removal Steps

1. Removal

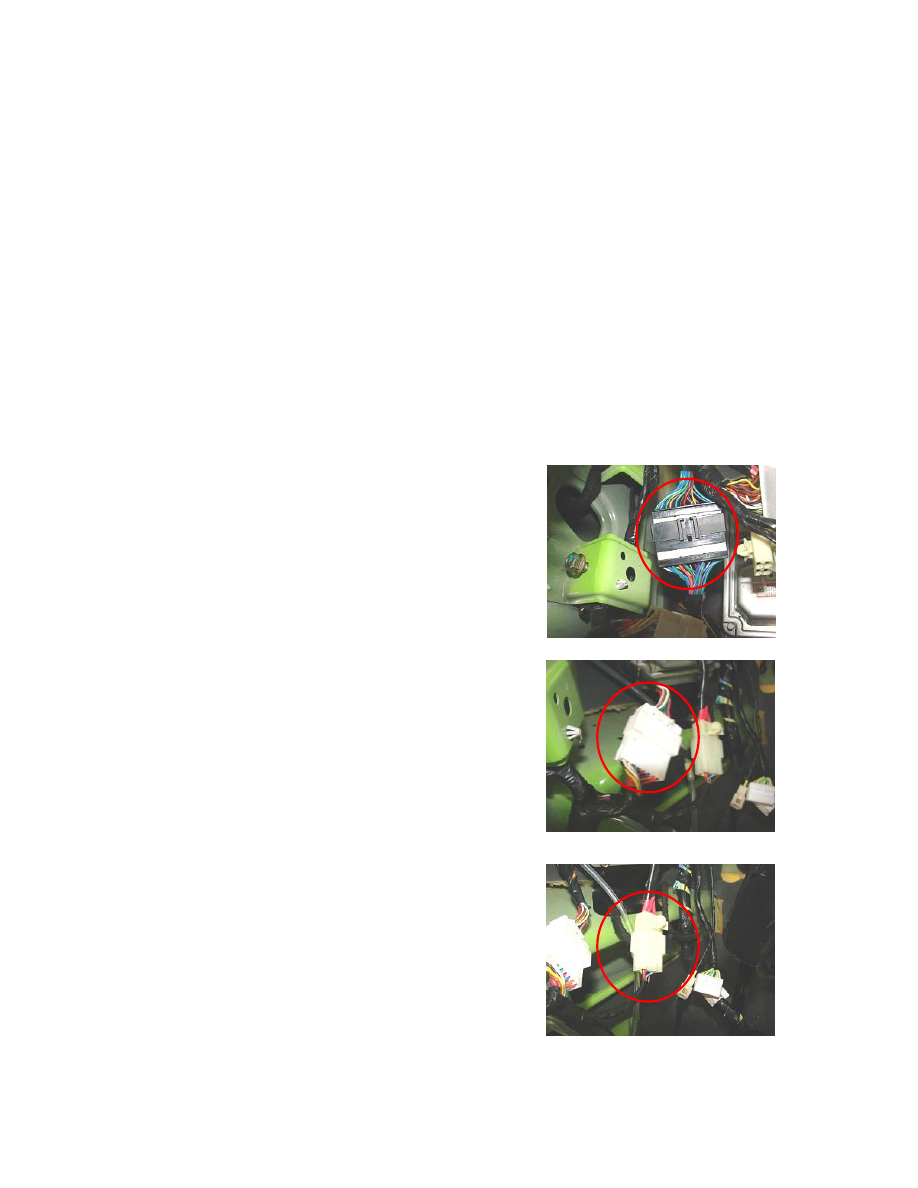

1.1.1.  Remove  the  left-down  shield  of  the  Instrument  Panel.  (See
Removal and Installation of Instrument Panel)
1.1.2. Unplug the in-door harness connector.







1.1.3. Unplug the connector of instrument harness A.








1.1.4. Unplug the connector of instrument harness B.







114

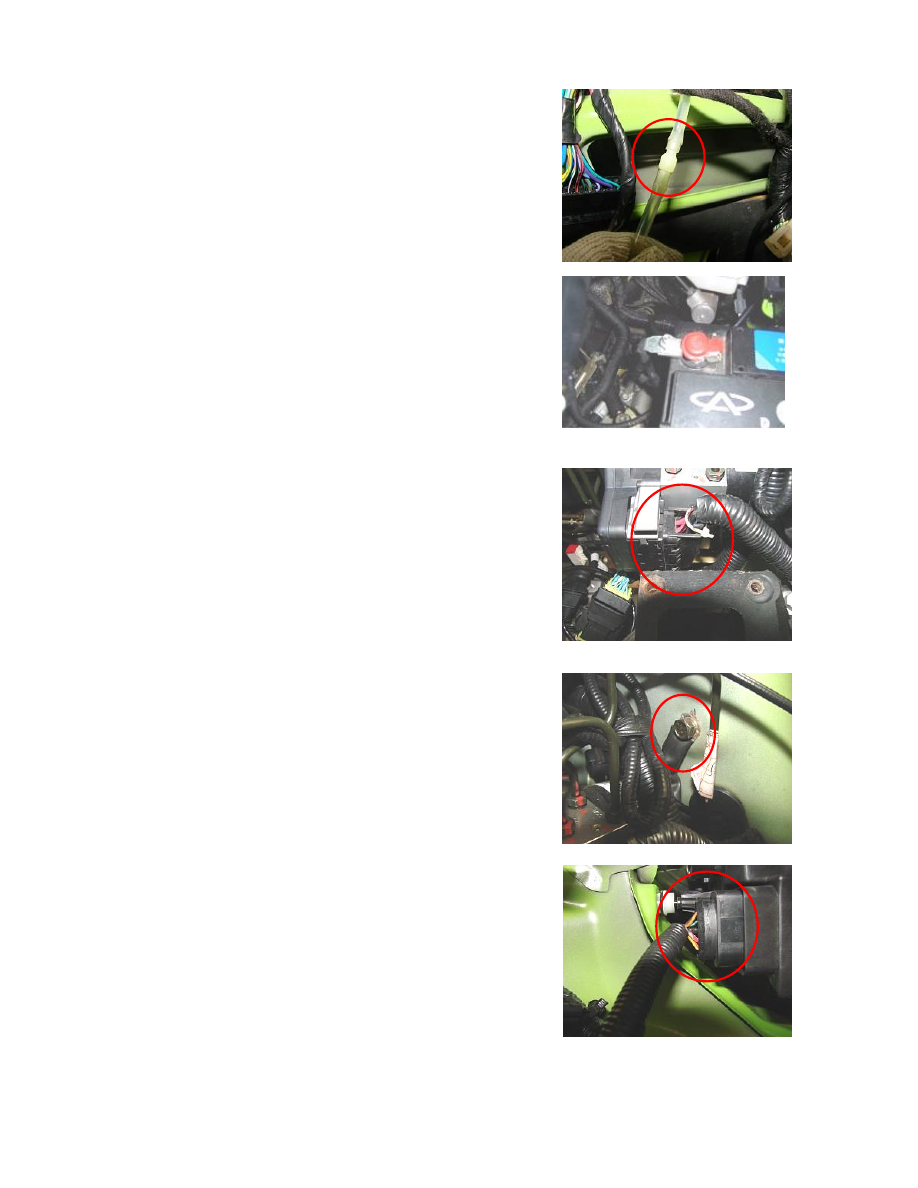

1.1.5. Unplug the washing fluid piping connector.








1.1.5.  Disassemble  the  battery.  (See  Removal  and  Installtion  of
Battery).







1.1.6. Unplug the ABS plug.








1.1.7. Remove the ground wire. (ABS on left-front side member)








1.1.8. Unplug the connector to left headlight.
