169

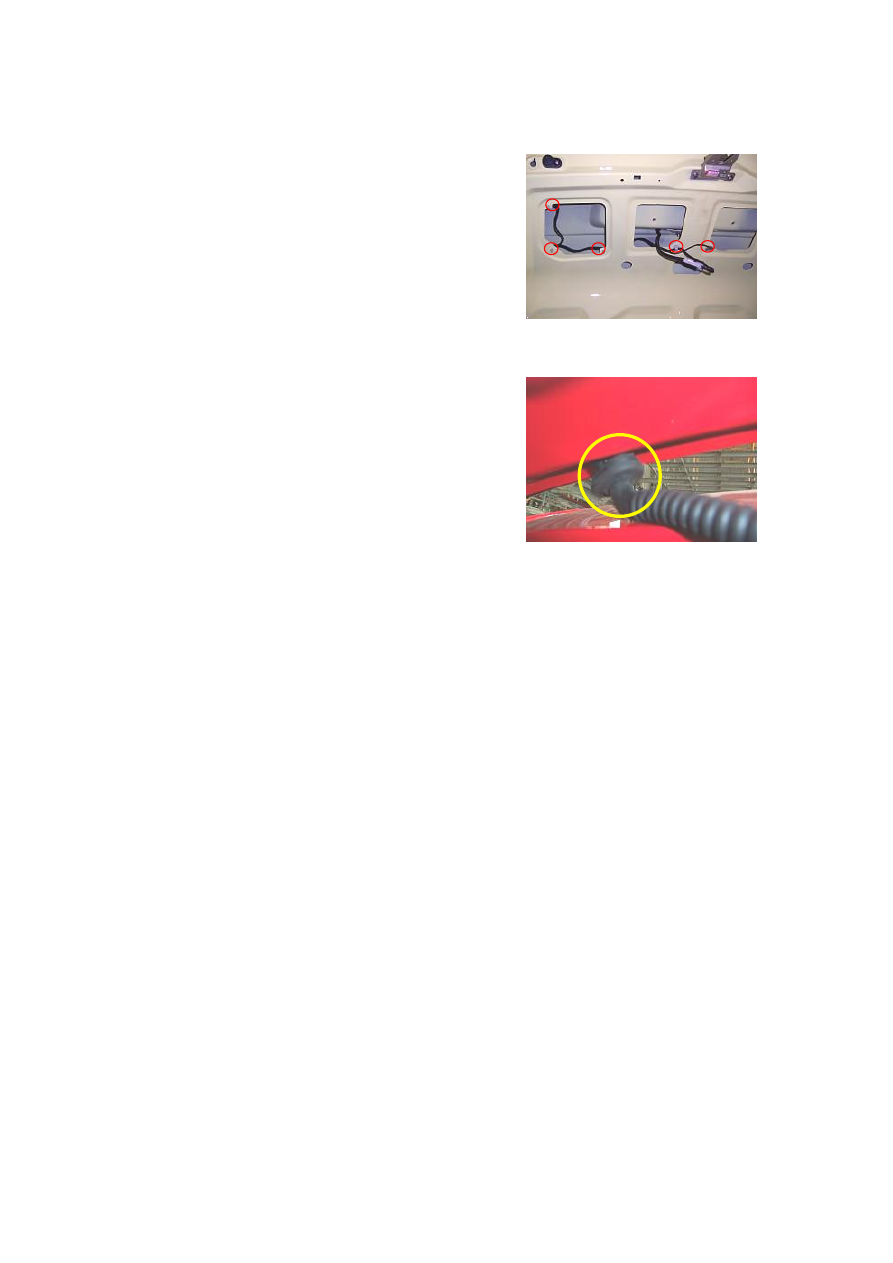

1.1.10. Remove the fixing clips used to fasten the back

door harness.

















1.1.11. Take off the back door inner harness.

















2. Installation.

Install it in the reverse order of removal

, and implement

this  installation  with  a  special  auxiliary  tool  (small

steel wire) and other tools.







170

Section 11  Defroster Harness

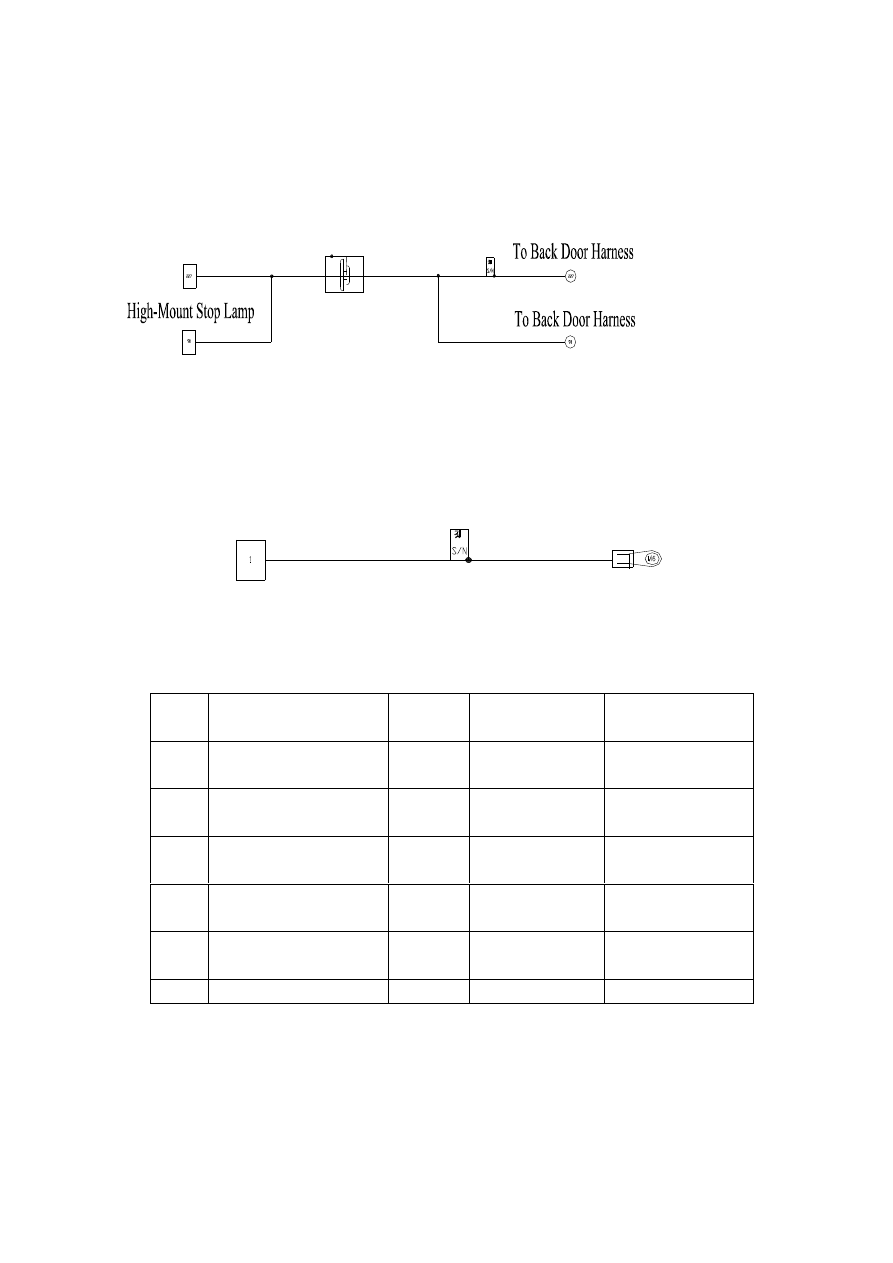

I. Schematic Diagram of Defroster Positive Harness

















II. Schematic Diagram of Defroster Negative Harness















III. Main Connectors Description

































No

Connector Description

Number

of Pin

Connection

Remark

1

Defroster

positive

connector

1

Defroster positive



2

High-mount  stop  lamp

connector

1

High-mount  stop

lamp



3

Back

door

harness

connector

1

Back door harness



4

Back

door

harness

connector

1

Back door harness



5

Defroster

negative

connector

1

Defroster negative



6

Body ground



Body

At the back door

To Defroster Positive

Ground

Defroster Negative

171



IV.

Disassembly/Reassembly

of

Rear

Defroster Harness

Defroster

harness

positive

(+),

part

number:

S21-3724530

Defroster

harness

negative

(-),

part

number:

S21-3724540

(I). Preparation

Tools:

socket wrench, cross screwdriver, flat head screwdriver

(II). Precautions

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

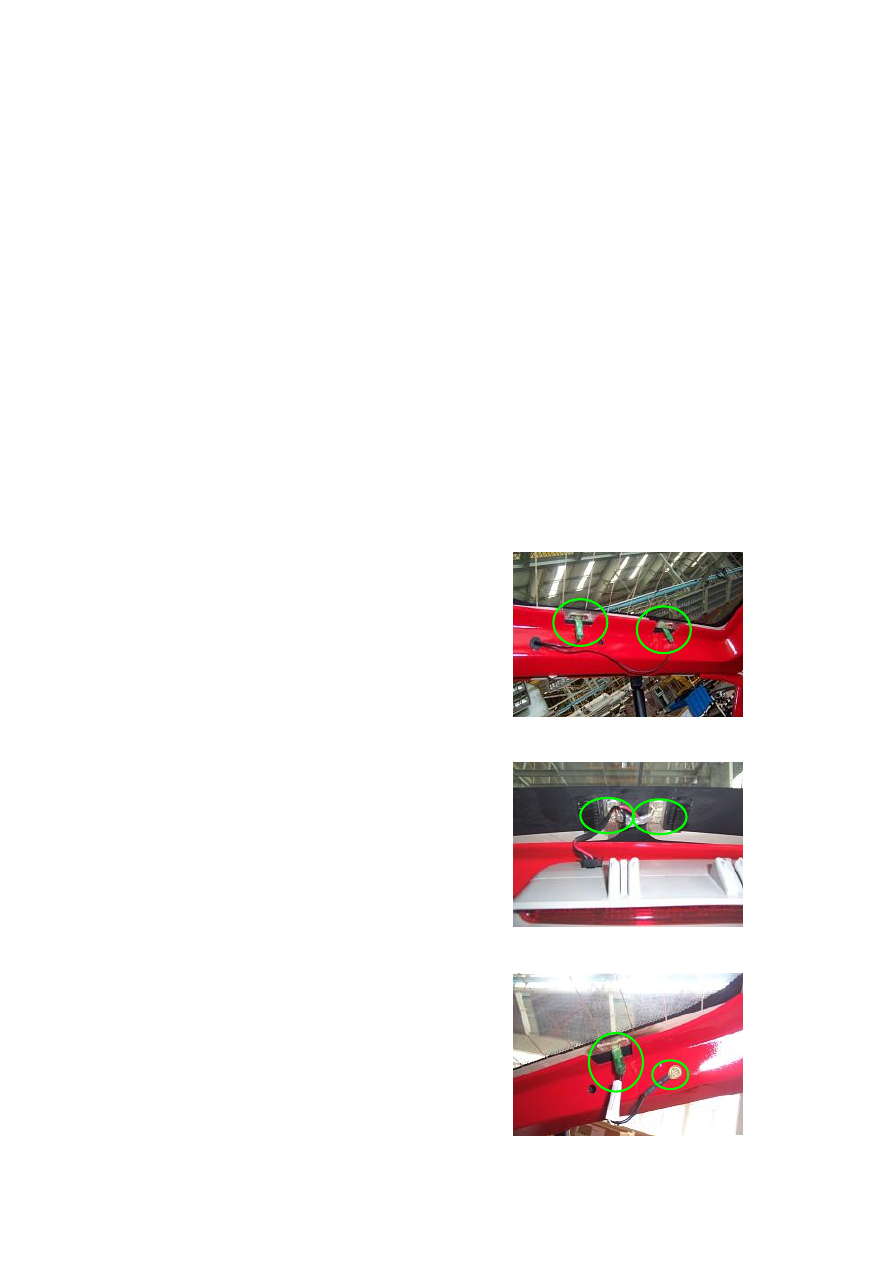

(III). Removal Procedure

1. Removal of Defroster Positive Harness



1.1.1、  Pull  out  the  connector  of  rear  defroster

positive  harness,  and  the  connector  to  the

high-mount

stop

lamp

circuit.

(See

Disassembly/Reassembly

of

Dack

Door

Harness)









1.1.2. Two connectors to back door harness. (Since the

circuit is a printed one, there is no actual harness.)







1.2 Installation

Install it in the reverse order of removal



2. Removal of Defroster Negative Harness



2.1.1.  Remove  the  back  door  Inner  ornament  plate.

(See Disassembly/Reassembly of Luggage Boot)

2.1.2.  Remove  the  defroster  negative  connector  and

grounding point.



2.2 Installation

Install it in the reverse order of removal.
