73



3. Installation of Evaporator Assy

The  installing  steps  are  reverse  to  those  for

removal.

4.

Disassembly/Reassembly

of

Evaporator Interior

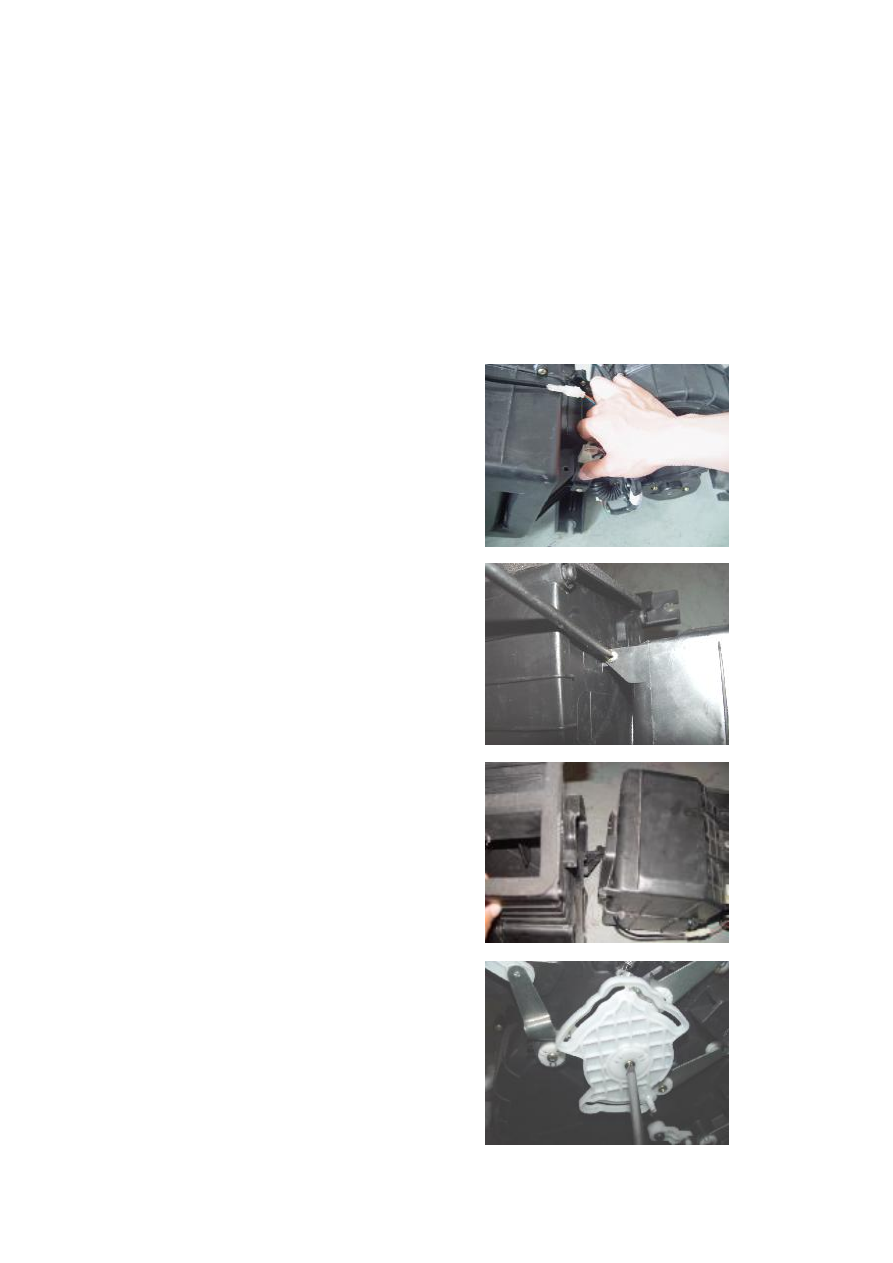

Preparation of tool(s): cross screwdriver, socket

wrench

4.1. Removal Step

4.1.1. Refer to the Removal of Evaporator Assy,

and take off the evaporator assy.



4.1.2.  Remove  the  harness  and  connector  from

the evaporator.



4.1.3.

Remove

three

screws

from

the

intermediate  part  of  the  evaporator,  and

partition the evaporator into two parts.























4.1.4.  Remove  the  air  direction  regulating

mechanism  from  the  distributor  with  a  cross

screwdriver (as shown in the figure).

Torque: 1.5±0.5 Nm





74



























































































75



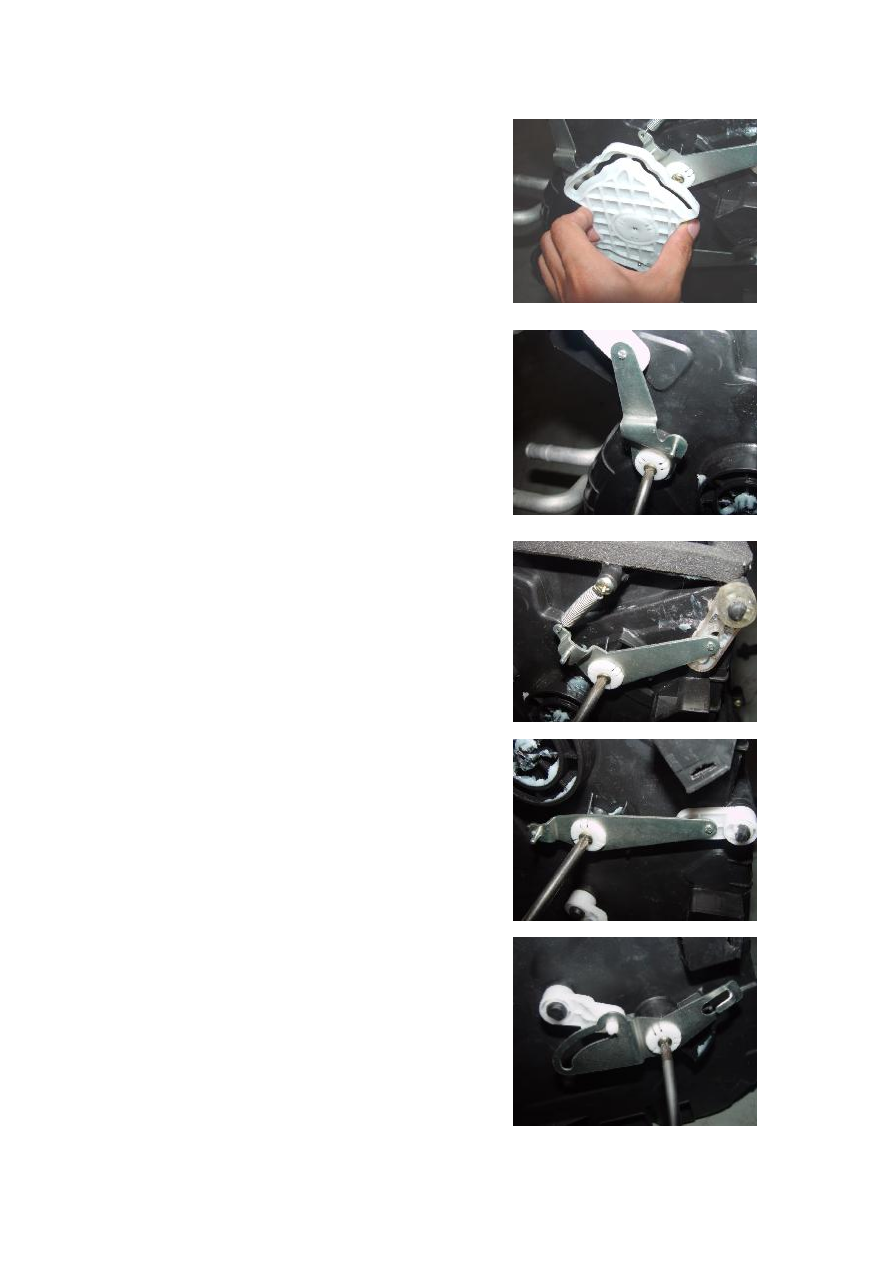

4.1.5. Remove eight housing connection screws

from the distributor with a cross screwdriver (as

shown in the figure).

Torque: 1.5±0.5 Nm











4.1.6.  Detach  the  distributor.  In  this  case,  take

off the air baffle from the interior.

































4.1.7Remove  four  fix  screws  from  the  air  inlet

with  a  cross  screwdriver,  and  take  off  the  air

inlet.

Torque: 1.5±0.5 Nm









4.1.8  Remove  the  fixing  screws  from  the

inner-outer  recirculating  air  control  mechanism

with  a  cross  screwdriver,  and  then  take  off  the

inner-outer recirculating air control mechanism.

Torque: 1.5±0.5 Nm





76



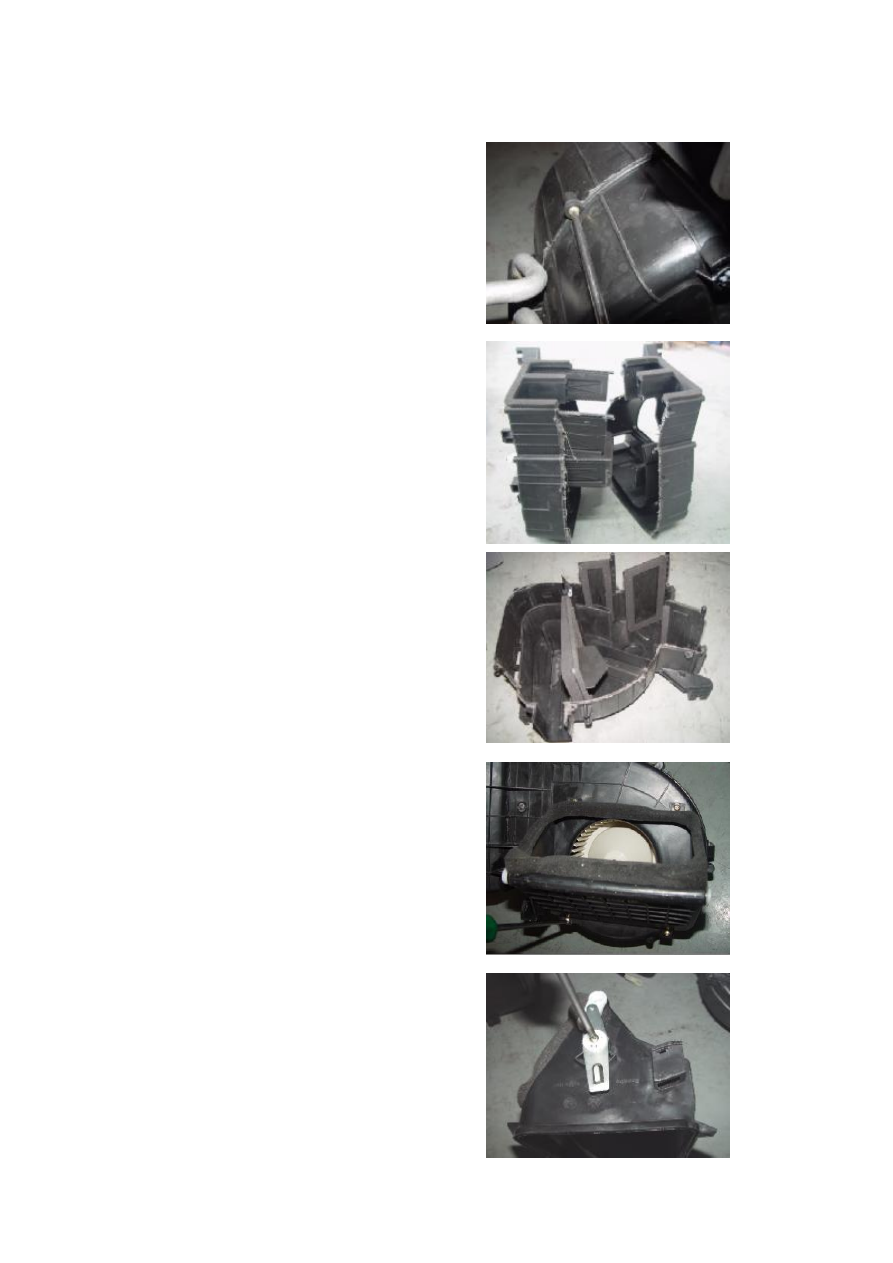

4.1.9.  Remove  nine  housing  connection  screws

from  the  other  side  of  the  evaporator  with  a

cross screwdriver (as shown in the figure).

Torque: 1.5±0.5 Nm









4.1.10.  Remove  four  screws  from  two  fixed

iron  sheets  of  A/C  heater  pipe  with  a  cross

screwdriver.













4.1.11.  Remove  two  clips  from  the  evaporator

with a flat head screwdriver.































4.1.12.  Separate  the  upper  part  of  the  housing

from the lower part by both hands.
