Chery QQ6 (S21) / S12LHD. Manual - part 2

5

1.1. Removal Step ................................................................................................... 65

1.2. Installation Step................................................................................................ 67

2.    Removal of Instrument Panel    cross beam............................................................. 68

2.1. Removal Step ................................................................................................... 68

2.2. Installation Step................................................................................................ 70

Chapter 8  Air Conditioning (A/C) System .................................................................................. 71

I. System Composition............................................................................................................ 71

II. Removal of Evaporator Assy.............................................................................................. 71

1. Preparation .................................................................................................................. 71

2. Disassembly/Reassembly Step.................................................................................... 71

3. Installation of Evaporator Assy................................................................................... 73

4. Disassembly/Reassembly of Evaporator Interior ........................................................ 73

4.1. Removal Step ................................................................................................... 73

4.2. Installation Step................................................................................................ 78

III. Troubleshooting ................................................................................................................ 78

Chapter 9    Body Dimension.......................................................................................................... 80

I. Chassis Control Point .......................................................................................................... 80

II. Body Assembly Dimension ................................................................................................ 83

1. Front View .................................................................................................................. 83

2. Rear View.................................................................................................................... 86

3. Left View .................................................................................................................... 90

4. Top View ................................................................................................................... 104

III. Dimension of Engine Compartment ............................................................................... 110

Windscreen Dimension ......................................................................................................... 111

V. Dimension of Opening of Each Part................................................................................. 112

Chapter 10    Wire Harness ........................................................................................................... 113

Section 1  Battery Negative Electrode Harness .................................................................. 113

I. Schematic Diagram of Harness ................................................................................. 113

II. Main Connectors Description................................................................................... 113

III. Disassembly/Reassembly of Battery Harness ......................................................... 113

(I). Preparation ...................................................................................................... 113

(II). Precautions..................................................................................................... 113

(III). Removal Procedure ...................................................................................... 113

Section 2    Engine Compartment Harness ......................................................................... 115

I. Schematic Diagram of Harness ................................................................................. 115

II. Main Connectors Description................................................................................... 116

III.    Disassembly/Reassembly of Engine Compartment Harness................................ 117

(I). Preparation ...................................................................................................... 117

(II). Precautions: ................................................................................................... 117

(III). Removal Procedure ...................................................................................... 117

Section 3    Electronic Injector Harness................................................................................ 125

I. Schematic Diagram of Harness ................................................................................. 125

II. Main Connectors Description................................................................................... 126

III. Disassembly/Reassembly of Engine Harness ......................................................... 127

6

(I). Preparation ...................................................................................................... 127

(II). Precautions..................................................................................................... 127

(III). Removal Procedure ...................................................................................... 127

Section 4    Interior Harness................................................................................................ 133

I. Schematic Diagram of Harness ................................................................................. 133

II. Main Connectors Description................................................................................... 134

III. Disassembly/Reassembly of Interior Floor Harness ............................................... 135

(I). Preparation ...................................................................................................... 135

(II). Precautions..................................................................................................... 135

(III). Removal Procedure ...................................................................................... 135

Section 5    Instrument Harness Assy.................................................................................. 142

I. Schematic Diagram of Harness ................................................................................. 142

II. Definition of Main Connectors................................................................................. 143

III.    Disassembly/Reassembly of Instrument Harness ................................................ 150

(I). Preparation ...................................................................................................... 150

(II). Precautions..................................................................................................... 150

(III). Removal Procedure ...................................................................................... 150

Section 6  Evaporator Harness............................................................................................ 152

I. Schematic Diagram of Harness ................................................................................. 152

II. Definition of Main Connectors................................................................................. 152

III. Disassembly/Reassembly of Evaporator Harness ................................................... 153

(I). Preparation ...................................................................................................... 153

(II). Precautions..................................................................................................... 153

(III). Removal Procedure ...................................................................................... 153

Section 7  Front Left Door Harness .................................................................................... 155

I. Schematic Diagram of Harness ................................................................................. 155

II. Main Connectors Description................................................................................... 156

III. Disassembly/Reassembly of Front Left Door Inner Harness.................................. 157

(I). Preparation ...................................................................................................... 157

(二) , Precautions .................................................................................................. 157

(III). Removal Procedure ...................................................................................... 157

Section 8    Front Right Door Harness .................................................................................. 159

I. Schematic Diagram of Harness ................................................................................. 159

II. Main Connectors Description................................................................................... 160

III. Disassembly/Reassembly of Front Right Door Inner Harness................................ 160

1. Removal Step .................................................................................................... 160

2. Installation Step................................................................................................. 160

Section 9  Rear Door Harness............................................................................................. 161

I. Schematic Diagram of Harness ................................................................................. 161

II. Main Connectors Description................................................................................... 162

III. Disassembly/Reassembly of Rear Left Door Inner Harness ................................... 163

(I). Preparation ...................................................................................................... 163

(II). Precautions..................................................................................................... 163

(III). Removal Procedure ...................................................................................... 163

7

IV. Disassembly/Reassembly of Rear Right Door Inner Harness ................................. 164

Section 10  Back Door Harness .......................................................................................... 165

I. Schematic Diagram of Harness ................................................................................. 165

II. Main Connectors Description................................................................................... 166

III. Disassembly/Reassembly of Back Door Inner Harness .......................................... 167

(I). Preparation ...................................................................................................... 167

(II). Precautions..................................................................................................... 167

(III). Removal Procedure ...................................................................................... 167

Section 11  Defroster Harness............................................................................................. 170

I. Schematic Diagram of Defroster Positive Harness.................................................... 170

II. Schematic Diagram of Defroster Negative Harness................................................. 170

III. Main Connectors Description ................................................................................. 170

IV. Disassembly/Reassembly of Rear Defroster Harness ............................................. 171

(I). Preparation ...................................................................................................... 171

(II). Precautions..................................................................................................... 171

(III). Removal Procedure ...................................................................................... 171

























































8

Chapter 1 Engine Hood and Luggage Compartment



I. Removal of Engine Hood

1. Preparation

Tool: flat head screwdriver, pliers, wrench

2. Precautions

2.1.  During  the  removal,  pay  more  attention  to

the application of appropriate strength.

No rude operation.

2.2.  During  the  removal/reassembly  of  trim,

especially  pay  more  attention  to  the  protection

of surface ornaments so that any ornament may

not be damaged.

3.  Disassembly/Reassembly  of  engine
hood accessories

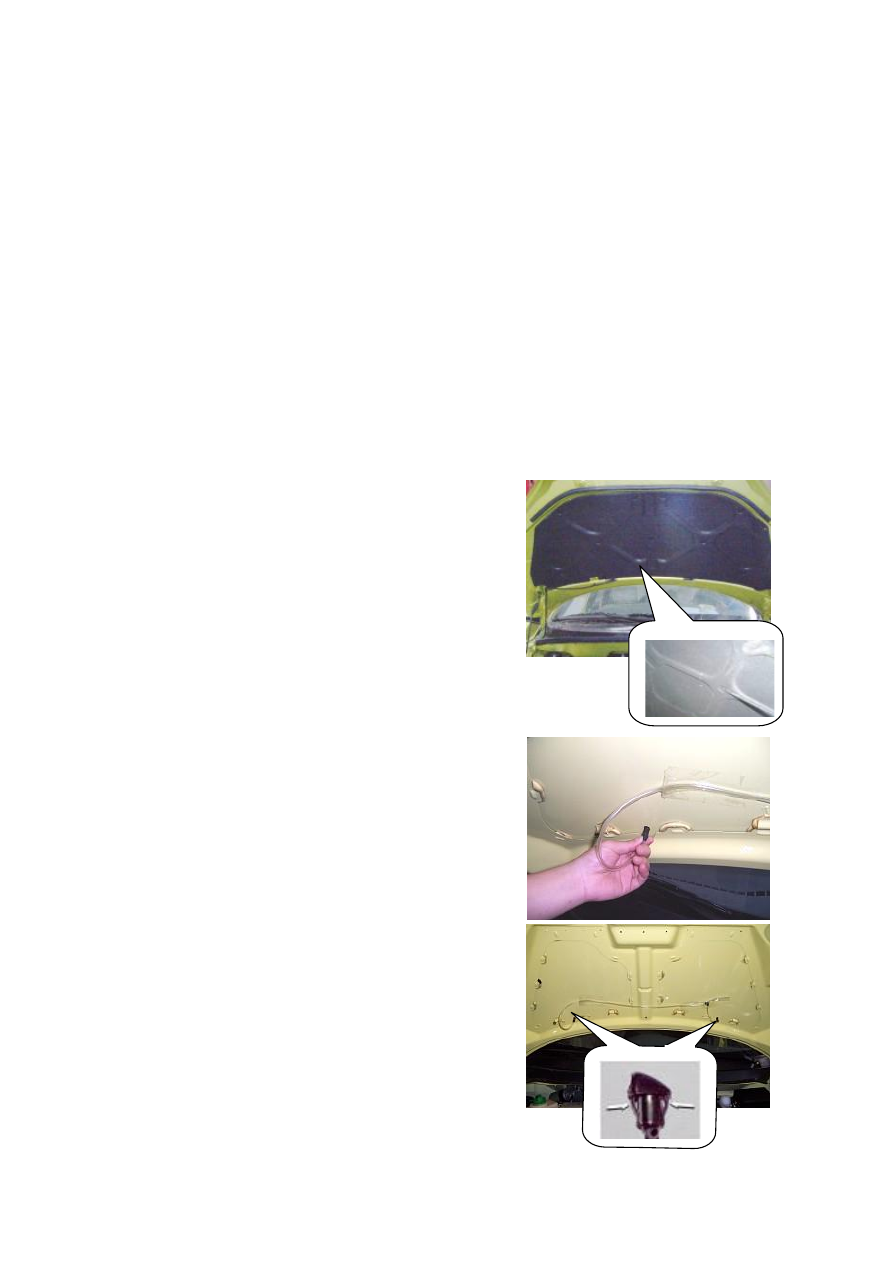

3.1. Removal Step

3.1.1. Remove the clip from  the heat insulation

washers  (19  pcs  in  total)  with  a  flat  head

screwdriver, and detach the heat shield from the

engine compartment.

3.1.2. Pull off the washing liquid hose.









3.1.3. Detach two water spray nozzle clips from

the  bottom  of  engine  hood,  push  the  nozzle

from  the bottom  of  engine  hood, and take  out

the nozzle from the outside.

3.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.
