CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

20

OUTPUT SHAFT ASSEMBLY







  1            2                  3                              4          5          6        7        8        9        10                11





                      12          13      14      15        4        8            7        6      16      17      18                  19



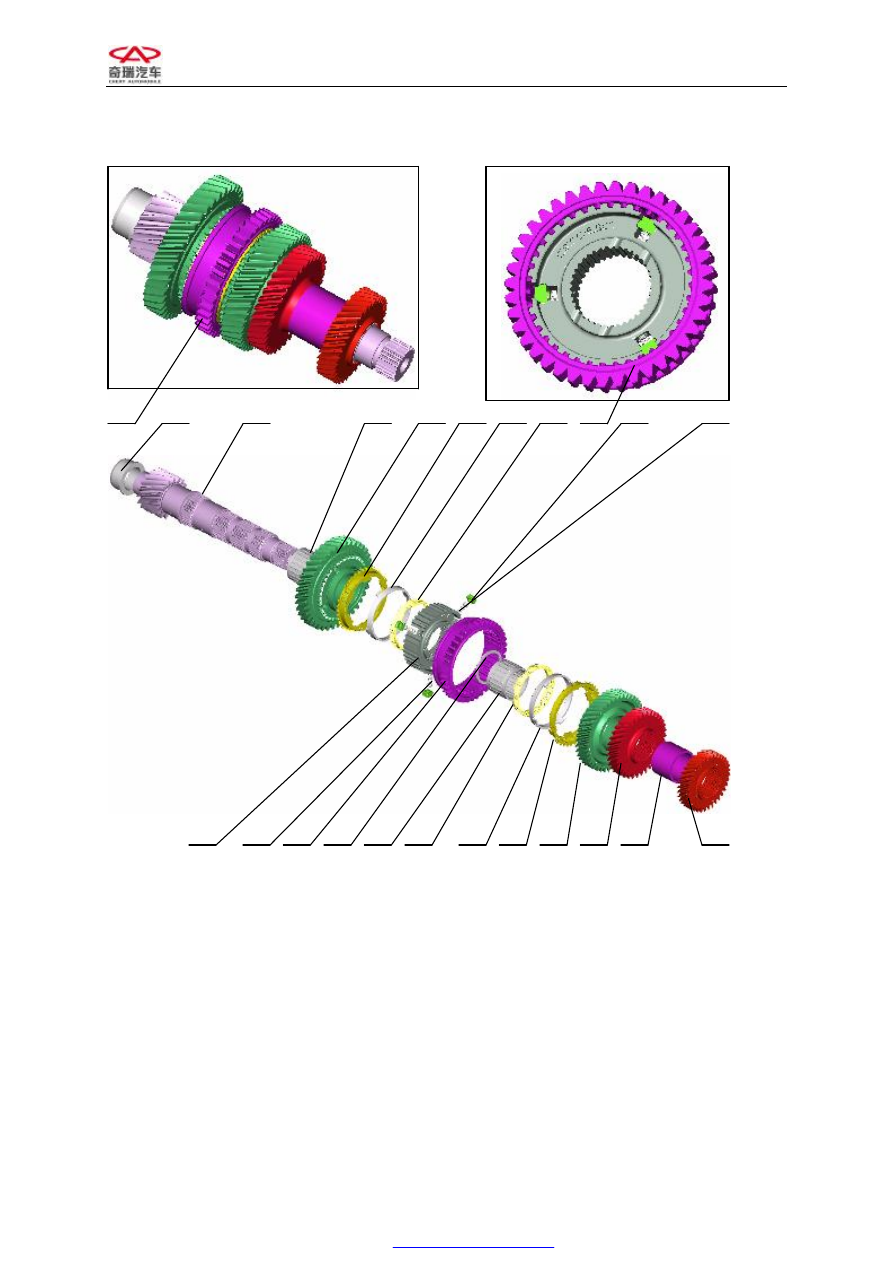

Figure 33

1. Output Shaft Assembly
2. Front Bearing Inner Race for Output Shaft
3. Output Shaft
4. 1st-2nd Needle Roller Bearing
5. 1st Driven Gear
6. 1st-2nd Synchronizer Cone Ring
7. 1st-2nd Synchronizer Ring (Outer)
8. 1st-2nd Synchronizer Ring (Inner)
9. 1st-2nd Synchronizer Assembly
10. Guide Block for 1st-2nd Synchronizer

11. Spring – 1st-2nd Synchronizer
12. Gear Hub – 1st-2nd Synchronizer
13. Ball – 1st-2nd Synchronizer Guide Block
14. Gear Sleeve – 1st-2nd Synchronizer
15. Snap Ring – 1st-2nd Synchronizer Gear Hub
16. 2nd Driven Gear
17. 3rd Driven Gear
18. 3rd-4th Driven Shaft Sleeve
19. 4th Driven Gear

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

21



DISASSEMBLY:

(1)  Use  a  puller  to  pull  out  the  rear  output

shaft bearing and the 4th driven gear;

(2)  Take out the 3rd-4th driven collar;

(3)  Successively  take  out  the  3rd  driven

gear,

2nd

driven

gear,

1st/2nd

synchronizer

cone

ring,

out

synchronizer  ring,  inner  synchronizer
ring and 2nd needle roller bearing;

(4)  Use a snap ring plier to take out the snap

ring  for  1st-2nd  synchronizer  gear  hub
(as shown in Figure 33);

(5)  Pull  out  the  1st-2nd  synchronizer

assembly and remove the 1st driven gear
and 1st needle roller bearing;

(6)  Pull  out  the  front  output  shaft  inner

bearing  from  the  front  end  of  output
shaft.

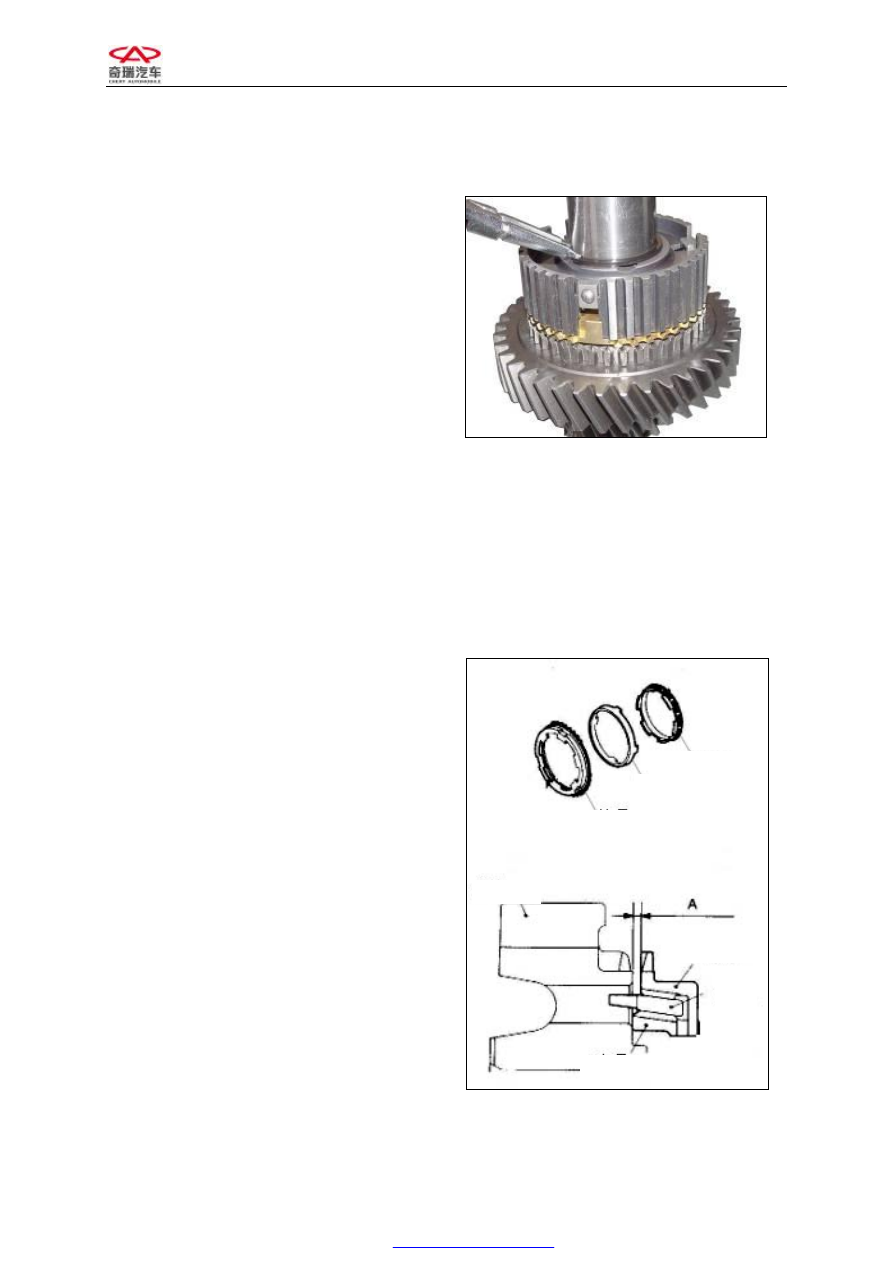

Figure 34

NOTICE FOR INSTALLATION:

(1)  Clean all the components.

(2)  In  the  same  way  as  for  the  input  shaft,

successively  check  the  following  items:
output  shaft,  needle  roller  bearing,  1st
driven  gear,  2nd  driven  gear,  and
1st-2nd  synchronizer  gear  sleeve  and
hub.

(3)  Check the outer synchronizer ring, inner

synchronizer ring and synchronizer cone
ring:

①  Check  whether  there  is  any  damage  on

the tooth surfaces and conical surface.

②  Mount the outer  and  inner  synchronizer

rings  and  put  them  into  the  state  of
pressing  on  the  respective  gears,  and
measure  the  values  of  clearance  "A".  If
the  value  of  A  is  less  than  the
corresponding specified limit value, it is









































Figure 35







Gear

Outer Ring

Cone Ring

Outer Ring

Cone

Ring

Inner Ring

Inner Ring

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

22

necessary to change them.

For  the  specified  limit  values,  refer  to  the
table in Page 15.

Note:  if  it  is  necessary  to  change  the  outer
synchronizer  ring,  inner  synchronizer  ring  or
synchronizer  cone  ring,  you  shall  use  a  new
complete  set  of  these  components  for
substitution.

INSTALLATION:

The  procedure  to  assemble  the  output  shaft
assembly  is  opposite  to  its  disassembly
procedure.



CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

23

IDLER GEAR ASSEMBLY



                                                      1                                2                                    3





                    5                                    4



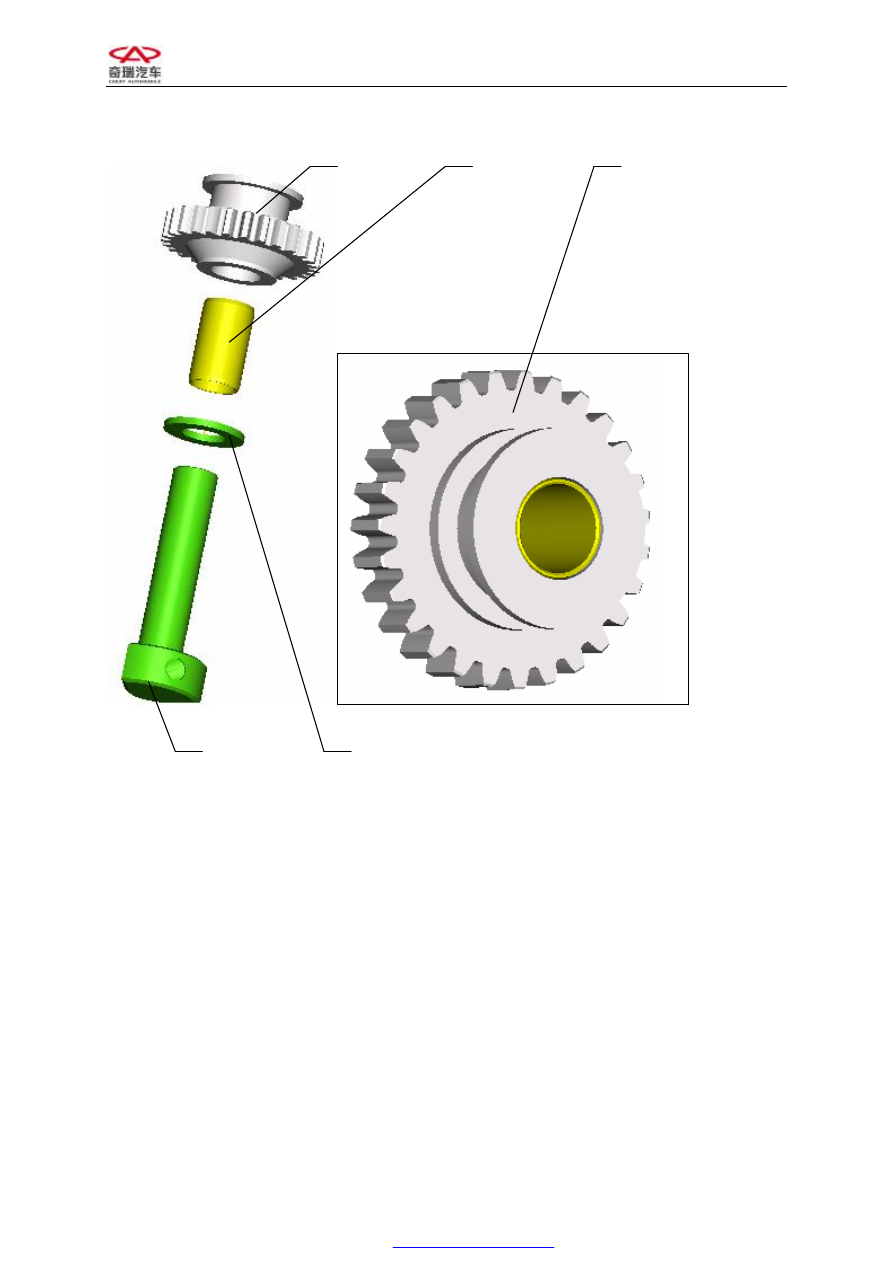

Figure 36

1. Reverse Idler Gear

2. Bushing – Reverse Idler Gear

3. Idler Gear Assembly

4. Idler Gear Gasket

5. Idler Gear Shaft
