CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

8

VI DISASSEMBLY PROCEDURE & NOTICE

DISASSEMBLY  OF  TRANSMISSION
ASSEMBLY

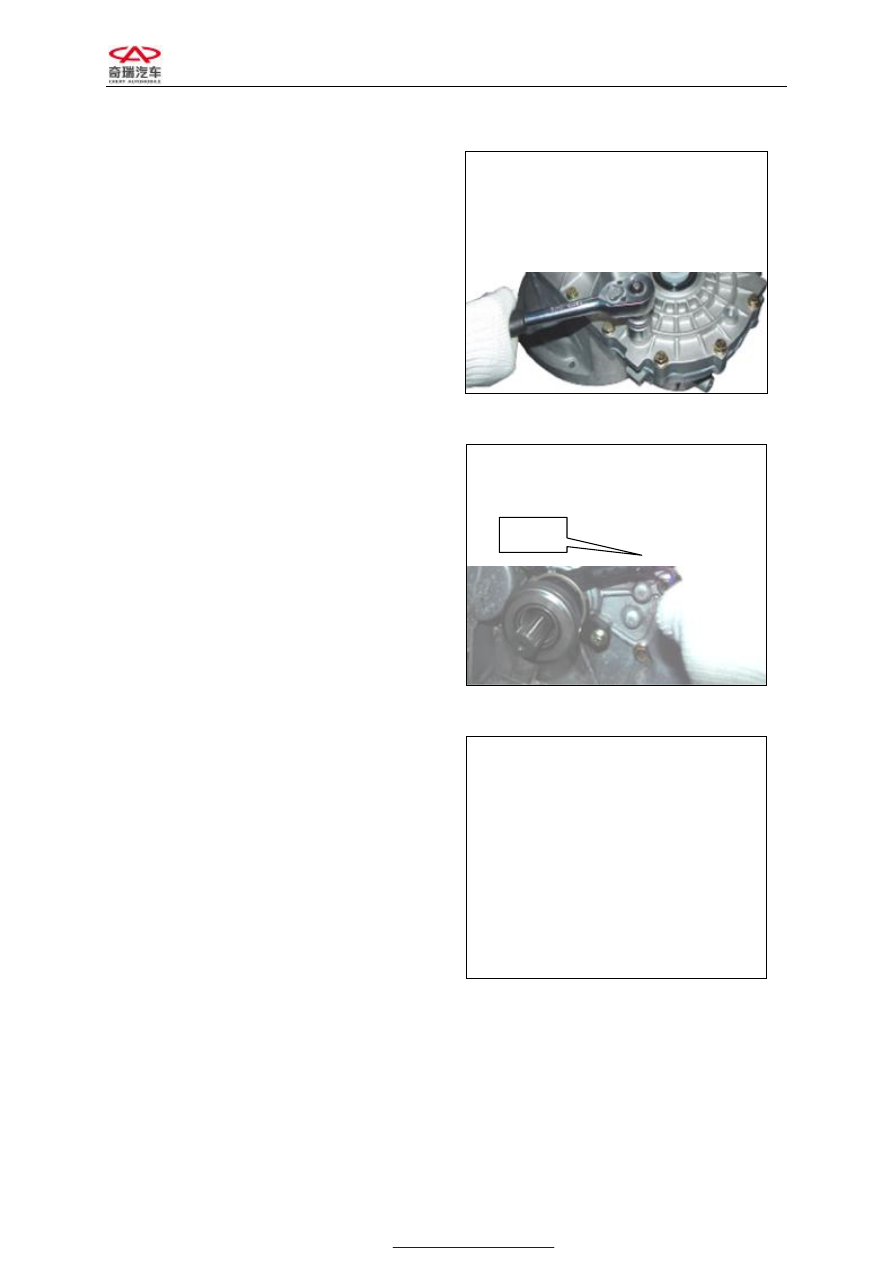

1.  Place the transmission on the workbench,

screw  off  the  oil  drain  plug  and  then
rotate  the  transmission  to  drain  the
transmission oil as possible as you can;

























Figure 1

2.  Undo  the  clip  for  fastening  the  release

bearing (it is unnecessary to take it off);























Figure 2



3.  Disassemble the hydraulic release bearing

seat  and  the  quick  coupler  for  release
bearing;























Figure 3







Clip



CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

9



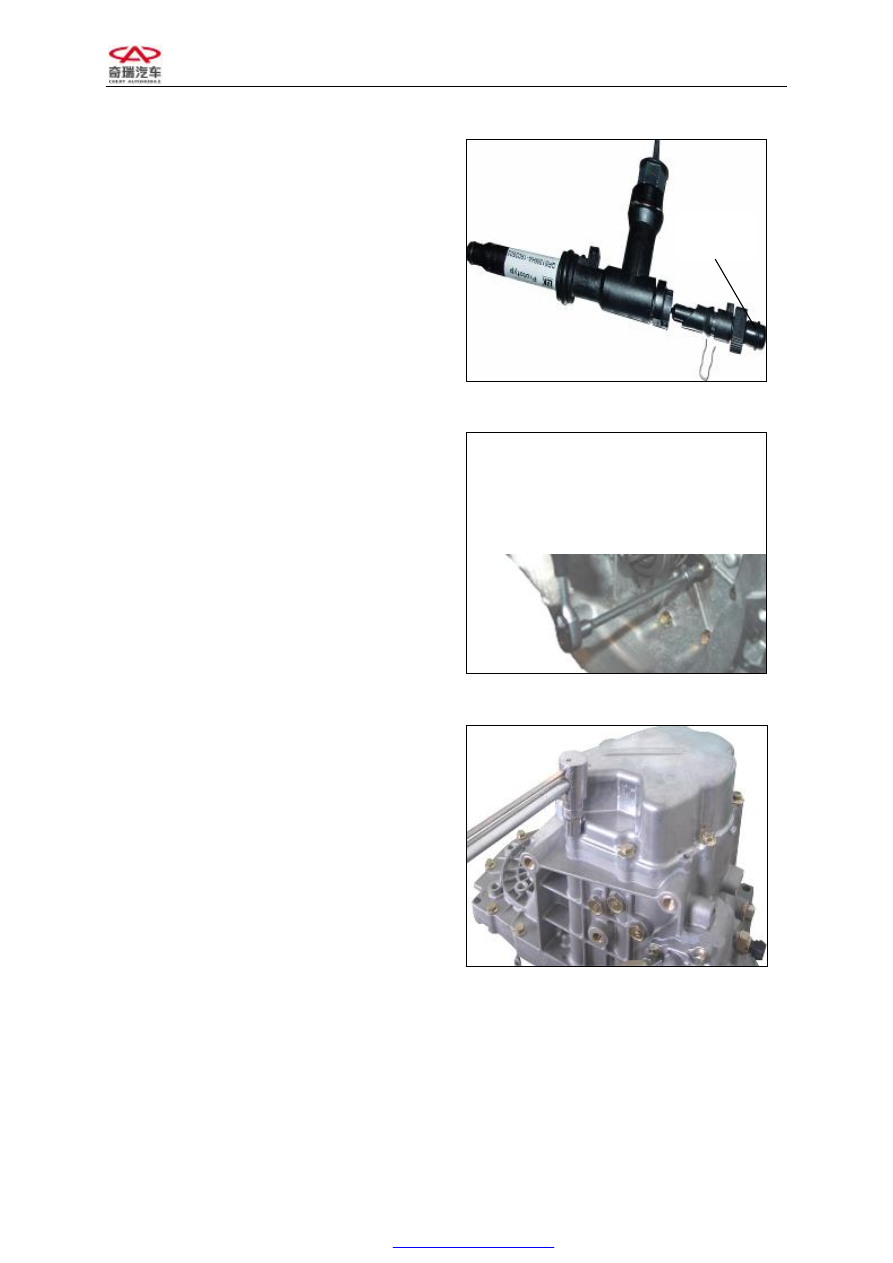

4.  Release  joint  assembly  as  shown  in  the

figure;























Figure 4



5.  Disassemble the release bearing bolts and

remove the release bearing;























Figure 5



6.  Screw off the rear cover bolts and remove

the rear cover;























Figure 6





Air  Exhaust

Switch





CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

10



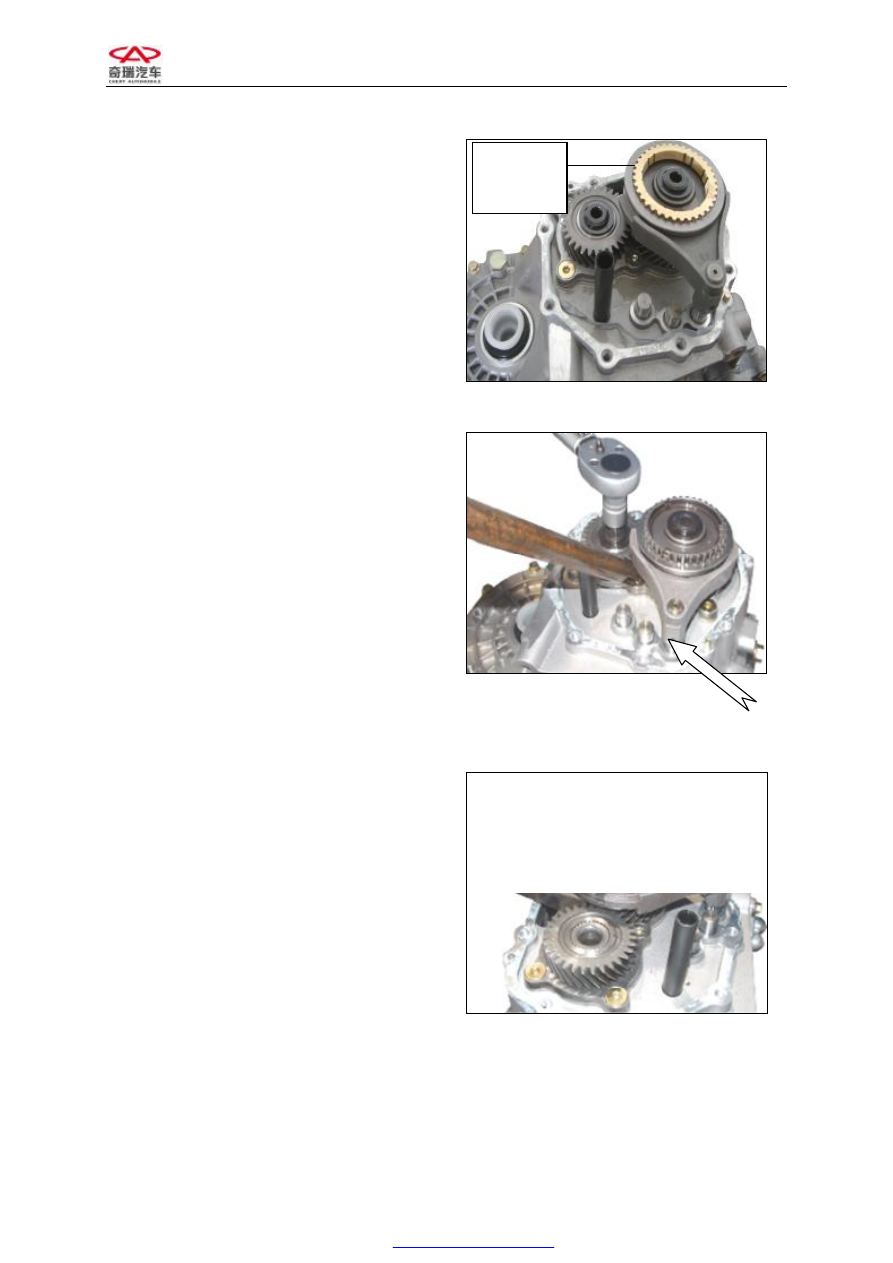

7.  Directly take out the reverse synchronizer

ring;























Figure 7



8.  Engage  some  forward  gear,  and  then

remove  the  elastic  lock  pin  by  using  a
punch  before  moving  down  the  5th  shift
fork  and  gear.  Once  the  input  shaft
interlocks  with  the  output  shaft,  use  a
torque  wrench  to  screw  off  the  tight  nut
for the 5th driven gear counterclockwise.

(Note:  alternatively,  you  can  engage  the  5th
gear  and  put  a  thin  copper  bar  (or  any  other
low-hardness  metal  bar)  between  the  5th
driving  and  driven  gears,  and  then  use  a
torque  wrench  to  screw  off  the  tight  nut  for
the 5th driven gear counterclockwise.)

























Figure 8



9.  Similarly, use the torque wrench to screw

off  the  tight  nut  for  the  5th  driving  gear
counterclockwise;























Figure 9





Reverse

Synchronizer

Ring





CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

11



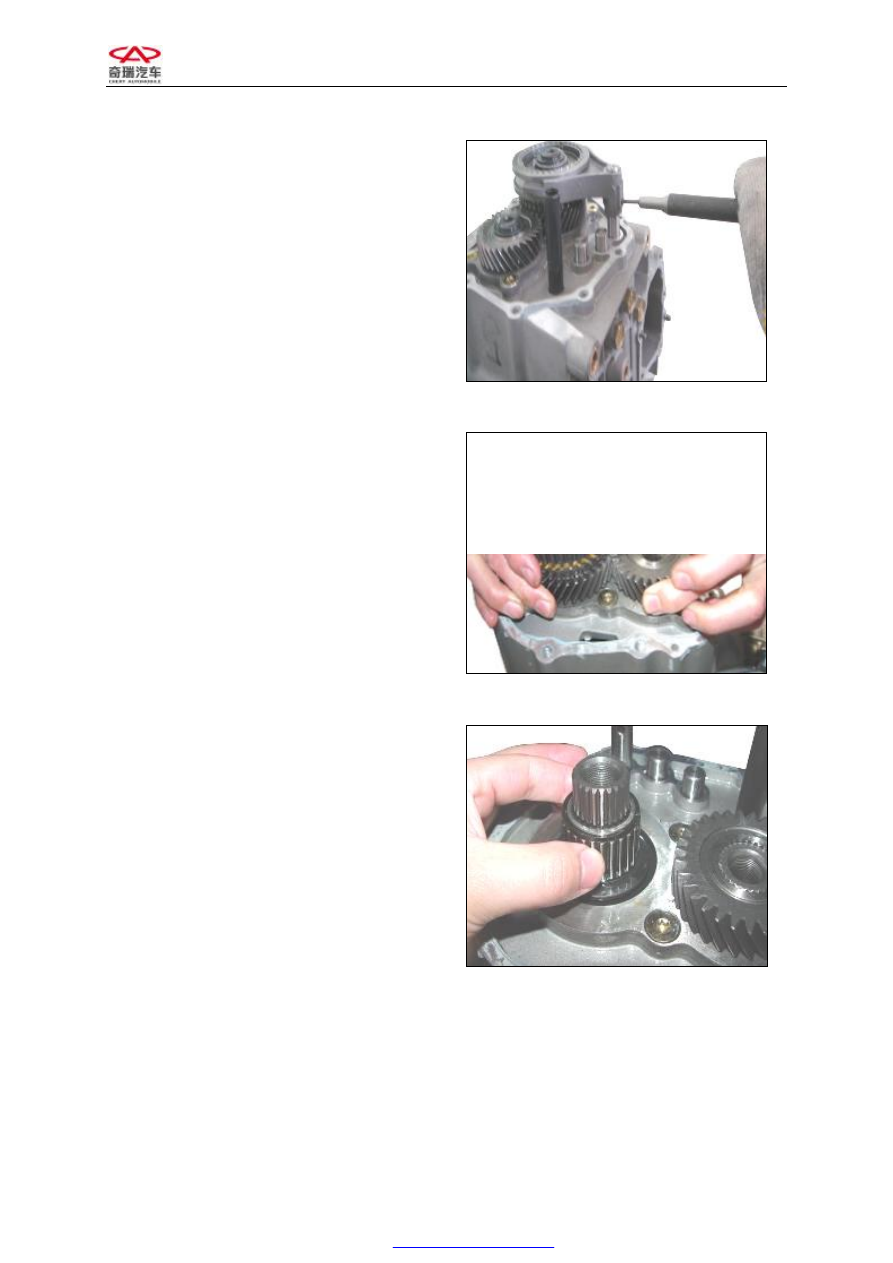

10.  Remove  the  elastic  lock  pin  with  the

punch; engage the reverse gear and take
out the 5th-reverse shift fork;























Figure 10



11.  Remove the 5th synchronizer along with

the 5th driving and driven gears;























Figure 11



12.  Remove the needle roller bearing;























Figure 12
