MECHANISM OF 2.0NALC ENGINE

37



3)

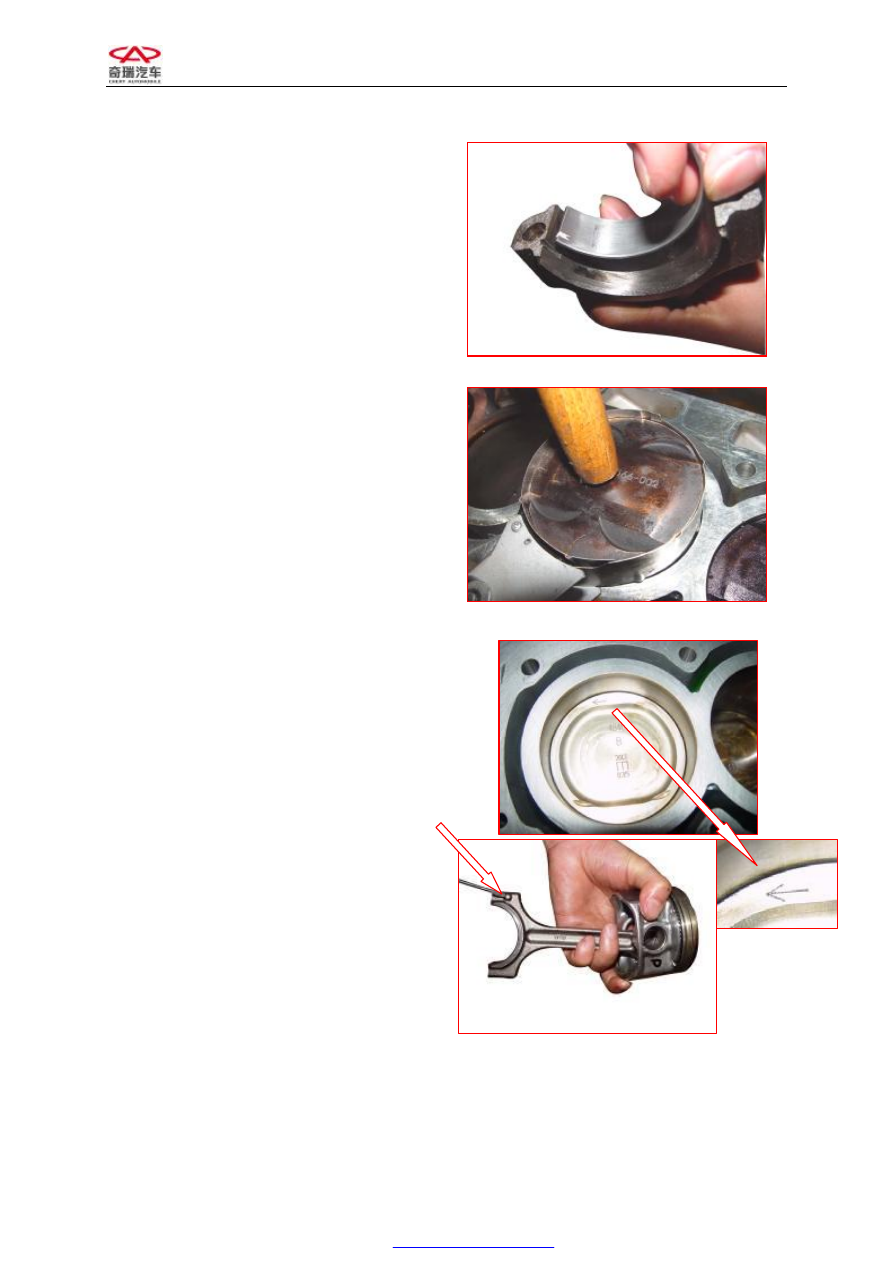

Mount  the  upper  bearing  of  connecting
rod and the connecting rod together.

Note:  the  gap  on  bushing  should  be  orderly
with that of connecting rod.





4)

Spread the engine transmission oil in the
engine  cylinder,  clasp  the  piston  ring
with  special  tool,  tap  the  piston  head
with  wooden  handle  and  encase  the
piston connecting rod assembly.



Note: the  end  of  connecting  rod  with  a point
should face the cylinder and consists with the
arrowhead on the top side of piston.







CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

38



5)

Mount  the  lower  bearing  of  connecting
rod and the connecting rod cap together.
Then spread engine transmission oil.

Note:  the  gap  on  bushing  should  be  orderly
with that of connecting rod.





6)

Close  the  connecting  rod  cap  and  screw
down the bolt.

Torque: 25±3N•m, then screw 90°±5°

7)

Examine

the

axial

clearance

of

connecting rod.

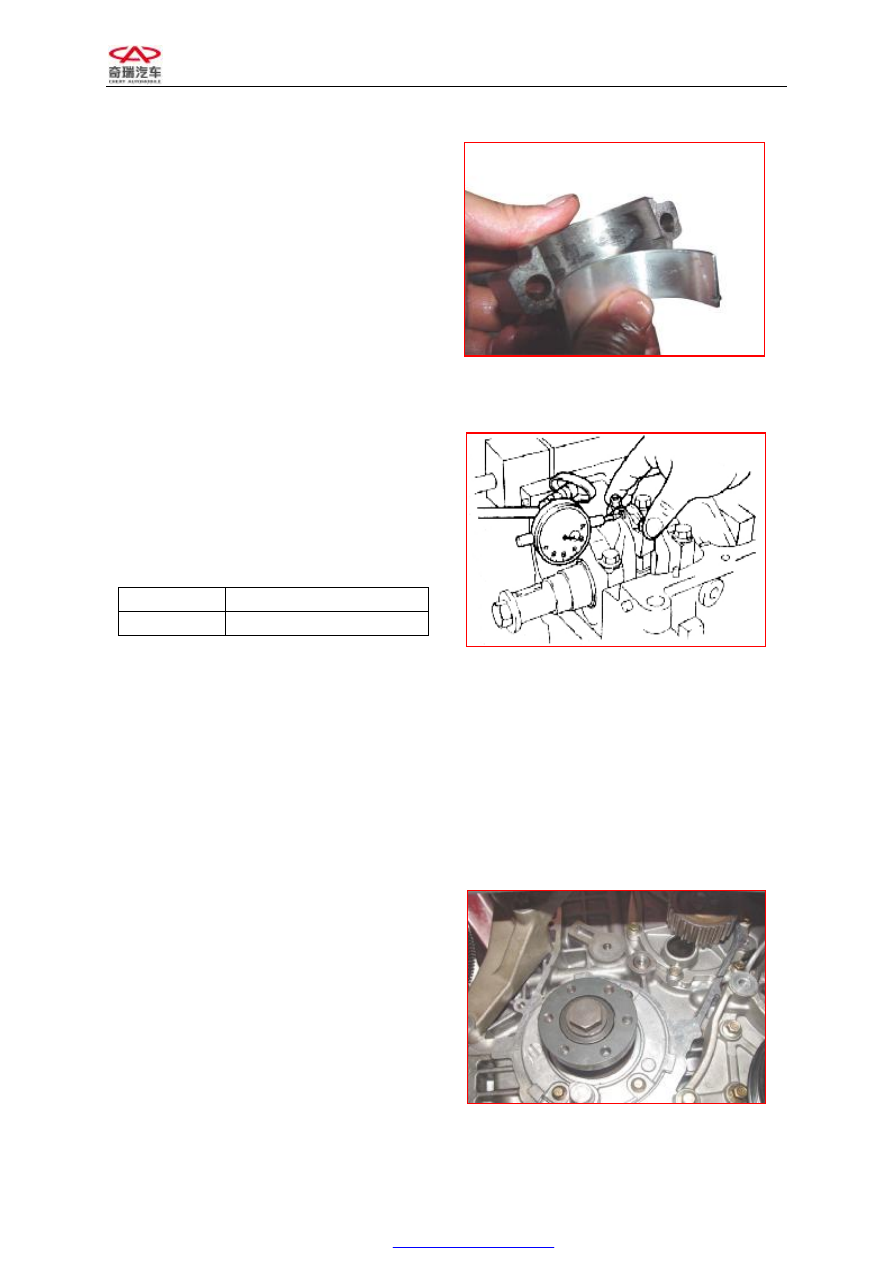

Examine the axial clearance with micrometer
guage or feeler gauge.



Standard Value（mm）



Clearance



0.15—0.50



8)

Mount the engine oil strainer.

9)

Mount the oil pan.

10)  Mount the cylinder head.

11)  Mount  the  timing  belt  during  timing

adjusting.

4.Replace front oil seal of crankshaft

4.1  Needed tools and auxiliary materials

Ratchet wheel and ratchet rod, 13#, 15#, 17#,
22#  sleeve,  13#  open  end  wrench,  allen
wrench,  engine  transmission  oil  and  guide
sleeve of crankshaft oil seal

4.2  Process of Replacement

4.2.1  Process of Removal

1)

Dismantle

the

timing

belt

(See

“replacing the timing belt” for details).































CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

39



2)



Engage  the  gear  to  5th,  then  press  the
brake

with

toes,

Dismantle

the

connecting bolt of timing belt pulley and
crankshaft  with  torque  wrench.  Remove
the timing belt.

Torque:130±10,then screw 65°±5°

3)

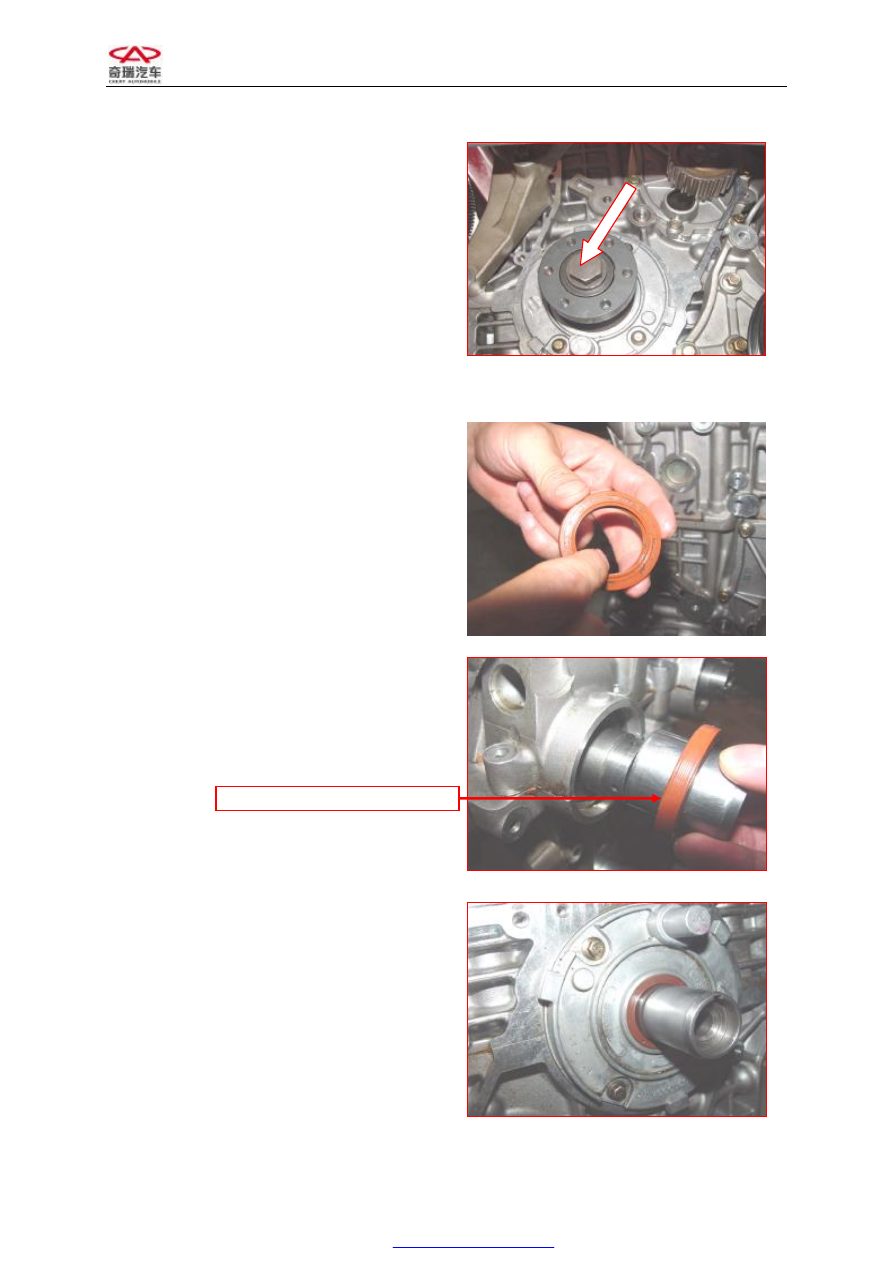

Pry out the old oil seal with right-angled
screwdriver carefully.

Note:  Be  careful  in  dismantling  the  oil  seal
not to damage the oil seal seat ring.





4.2.2



Installation

1)



Clean  the  oil  seal  seat  ring  and  spread
transmission oil on the seat ring

2)



Spread transmission oil at the seal lip.





3)  Enclose  the  guide  sleeve  of  crankshaft

oil seal, special tool, with that oil seal.



4)

Press  the  oil  seal  into  oil  seal  seat  ring
and  knock  it  to  right  position  with
hammer.



5. Replacement of oil pump

5.1  Needed tools and auxiliary materials

A  set  of  big  sleeves,  a  set  of  small  sleeves
and a set of open end wrench











Guide Sleeve of Crankshaft Oil Seal



CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

40



5.2



Process of Replacement

5.2.1



Process of Removal

1)

Dismantle the timing belt (See “removal
of timing belt” for details).

2)

Engage  the  gear  to  5th,  then  press  the
brake  with  toes,  and  remove  the  timing
belt pulley.

3)



Dismantle the fastening bolt of oil pump
with  10#  sleeve  and  take  out  the  oil
pump. Torque:8+3NM

4)

Pry out the oil seal.

5)

Clean the seat ring of oil pump.

5.2.2



Installation

1)

Spread oil on the gasket of oil pump.

2)

Mount the oil pump in its seat ring.

Note:  The  bulge  of  oil  pump  should  be  put
downwards  because  the  wrong  position  can
not make the bolt be screwed in.

3)

Mount the oil seal.

4)



Mount the other parts.





6. Replacement of crankshaft rear oil seal

6.1



Needed tools and auxiliary materials

A  set  of  big  sleeves,  a  right-angled
screwdriver, a small hoist and engine oil

6.2



Process of Removal

1)

Suspend  the  engine  assembly  from
vehicle  (See  “suspending  of  engine
assembly” for details）.

2)

Remove the clutch pressure plate.

3)

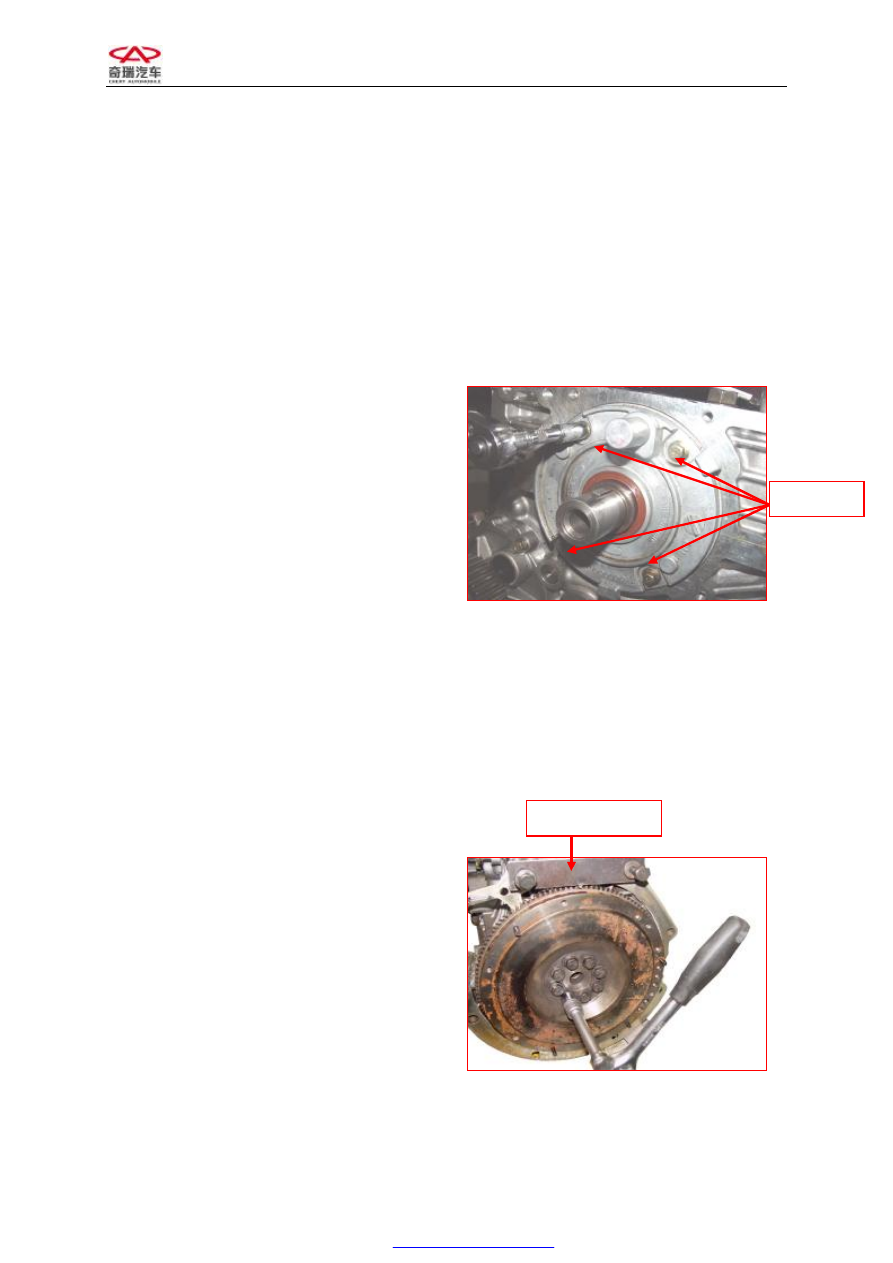

For removing the flywheel, lock the

 flywheel

with  special  tool  and  then  screw  off  the
fastening bolt with sleeve wrench.

4)

Pry the old oil seal with the right-angled
screwdriver.

Note: Do not damage the oil seal seat ring.





Fastening



Flywheel Tool
