CHERY A520 SERVICE MANUAL                                                          CHASSIS





9

32







SECTION IV MAINTENANCE MANUAL

LIQUID FILLING

LIQUID FILLING

Type: ATF-Ⅲ

Filling volume:1L

First  of  all,  fill  steering  fluid  to  the  Max
position when the engine stops operating.

Start up the engine and fill steering fluid to the
middle position between Max and Min.

Important Note:

Steering  fluid  pump  is  not  allowed  to  operate
when there is no steering fluid.

Slowly  rotate  the  steering  wheel  to  45°  to  the
left  and  to  the  right  for  2-3  times,  and  then
rotate to the largest extent for 2 times.

Modify  the  liquid  level  of  the  steering  fluid  in
the liquid reserve bank.

Shut  down  the  engine  and  check  the  liquid
level.

The  steering  fluid  shall  approach  to  the  Max
position  when  the  operating  temperature  is
about 80°C.

LIQUID DISCHARGE

1.



Uplift the front part of the vehicle in the air
in order to ensure that the front wheels can
rotate  freely,  that  the  power  steering  oil
return  pipe  can  be  dismounted  from  the
power steering liquid reservoir.

2.



Put  the  oil  return  pipe  into  the  large
container  that  can  contain  the  discharged
steering fluid.

3.



Start  up  the  engine  and  make  it  under  idle
operation.

4.



Rotate  the  steering  wheel  to  the  largest
extent to the left and right direction.



CHERY A520 SERVICE MANUAL                                                          CHASSIS





10

33





5.



Ensure  all  old  power  steering  fluid  to  be
cleaned  out  from  the  power  steering
system.

6.



Turn  the  ignition  switch  to  the  OFF  (shut
off) position.

7.



If  power  steering  fluid  is  polluted,  the
power  steering  system  should  be  flushed
out.

8.



Reconnect  to  the  power  steering  oil  return
pipe.

FLUSHING SYSTEM

1.



Uplift  and  uphold  the  vehicle  in  the  air  to
ensure the front wheels can rotate freely.

2.



Siphon  out  the  polluted  power  steering
fluid  from  the  power  steering  liquid
reservoir.

3.



Remove  the  power  steering  oil  return  pipe
from the power steering liquid reservoir.

4.



Put  the  power  steering  oil  return  pipe  into
the  large  container  that  contains  the
discharged power steering fluid.

5.



Start  up  the  engine  and  make  it  under  idle
operation,  and  instruct  the  assistant  to  fill
power steering fluid into the power steering
liquid reservoir.

6.



Rotate  the  steering  wheel  to  the  largest
extent to the left and right directions.

7.



About  1L  power  steering  fluid  should  be
needed  until  the  liquid  reservoir  is  rinsed
clean.





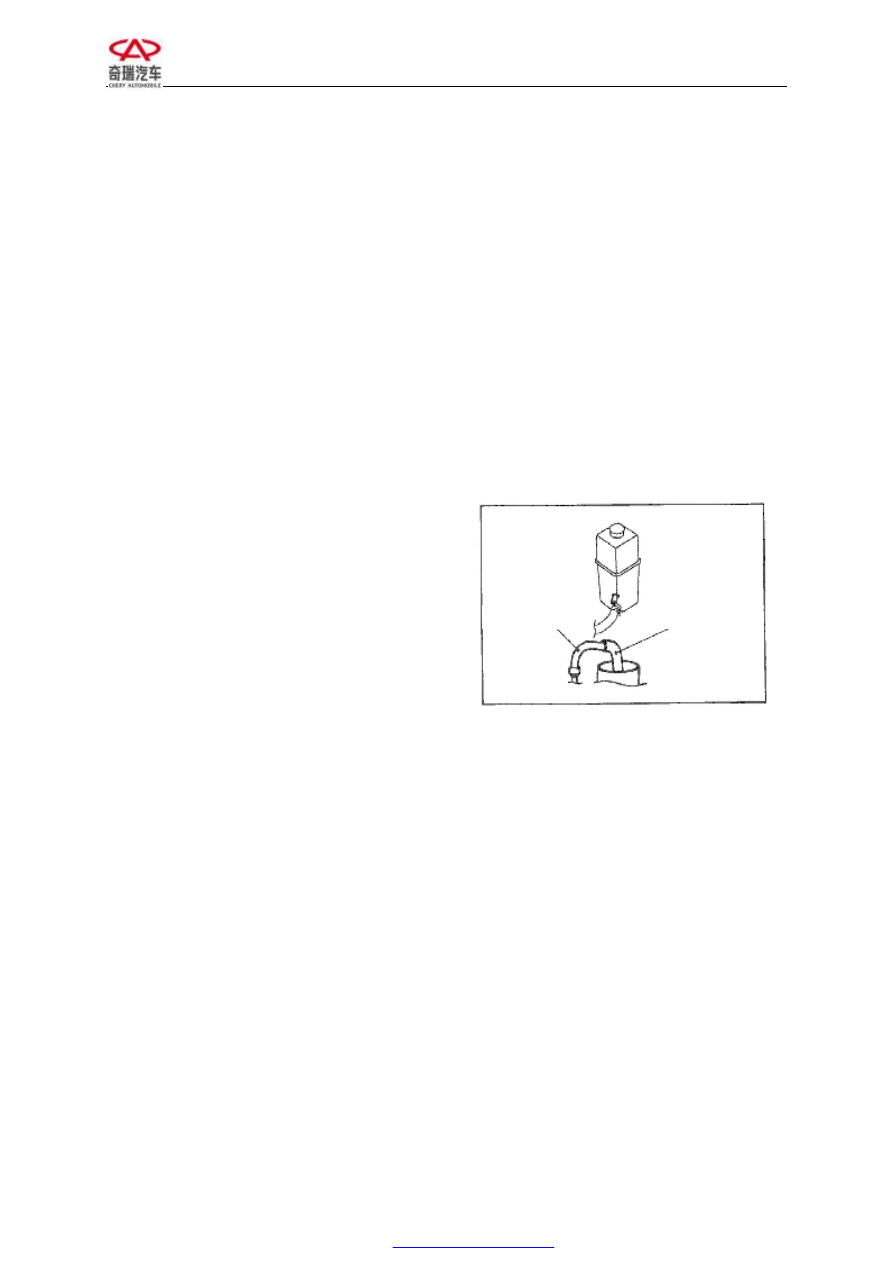

Oil Return Pipe

Ethylene Hose

CHERY A520 SERVICE MANUAL                                                          CHASSIS





11

34







Inspection Method for Power Steering Oil

On  the  power  steering  system,  you  should
take  advantage  of  the  engine  power  to  drive
the  power  steering  oil  to  rotate,  so  that  the
pressure  of  power  steering  oil  can  generate
steering driving force. If power steering oil is
deficient,  enough  steering  driving  force
cannot be obtained.

It  is  a  very  simple  process  to  inspect  the
power  steering  oil  volume.  You only  need to
check the oil level of steering oil reservoir. If
you  are  puzzled  about  anything,  please  refer
to the operation manual of this vehicle. If the
oil  is  found  deficient,  specified  fuel  must  be
filled.  Note:  A21power  steering  system
adopts ATF-3 automatic transmission fuel.

The  process  for  checking  power  steering  oil
is  very  simple,  you  only  need  to  inspect this
steering  oil  reservoir,  but  you  should
remember  that  the  oil  level  is  in  close
connection  with  the  oil  temperature.  When
the  oil  temperature  is  relatively  high,  the  oil
level  shall  approach  to  the  “MAX”  position.
On the contrary, when the oil cools down, the
oil  level  may  approach  to  the  “MIN”
position.

If the power steering  fluid  is  found deficient,
you should  firstly  check  the  connection  hose
of the steering oil reservoir prior to the filling
of  power  steering  fluid,  and  inspect  whether
there  is  crack  and  oil  leakage  in  the  pipe  or
not.  In  addition,  you  should  check  whether
there  is  oil  leakage  or  oil  impregnation  in
other positions.







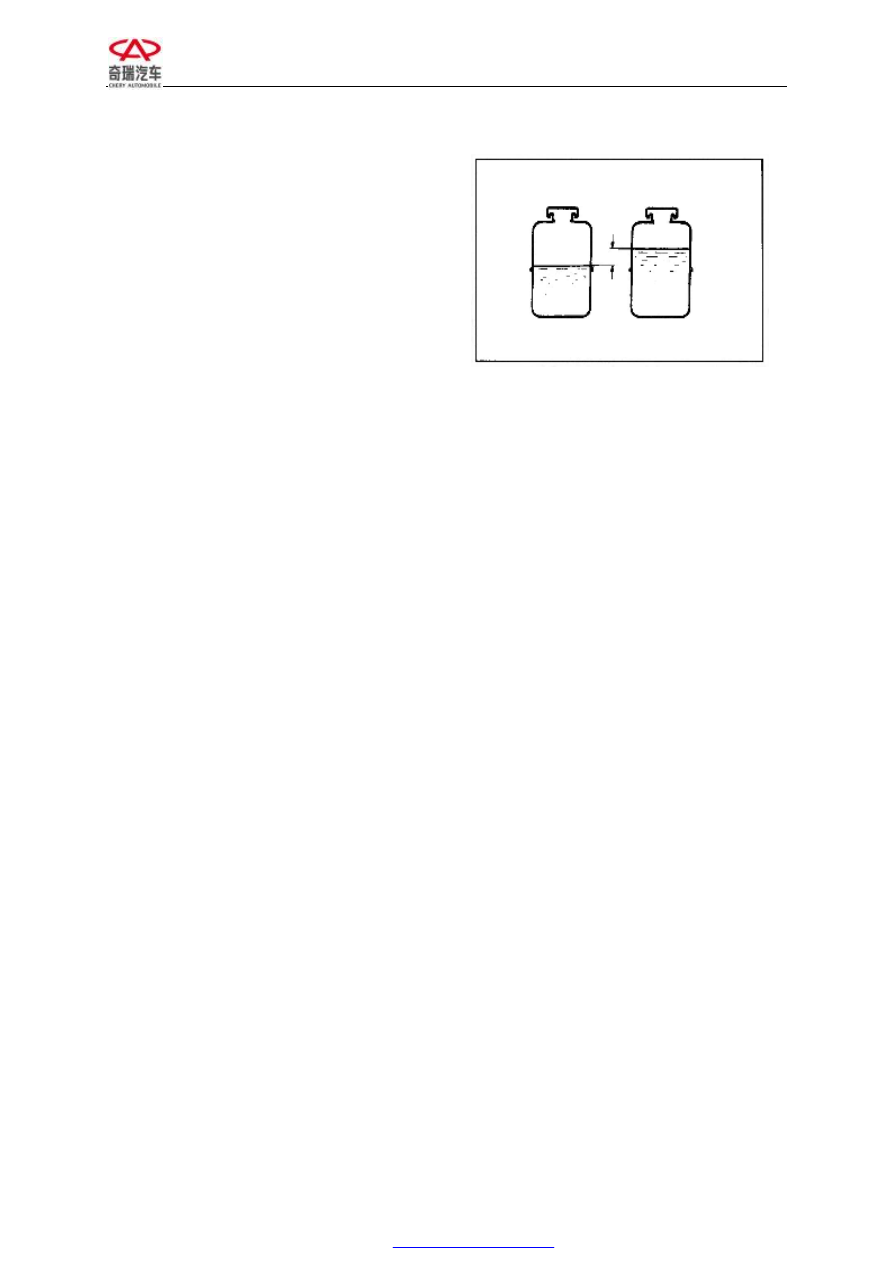

Variation of Liquid Level: Within 5mm

Engine under Operation  Engine on Stop

CHERY A520 SERVICE MANUAL                                                          CHASSIS





12

35







Inspection on Static Steering Force

1.



Park the vehicle on the flat pavement, and
rotate  the  steering  wheel  to  the  right
ahead.  Start  up  the  engine  and  regulate
the

engine’s

rotation

rate

to

1000±100r/min.

Note:  After  checking  the  rotation  rate  of  the
engine,  you  must  have  it  return  to  the
standard idle speed.

2.



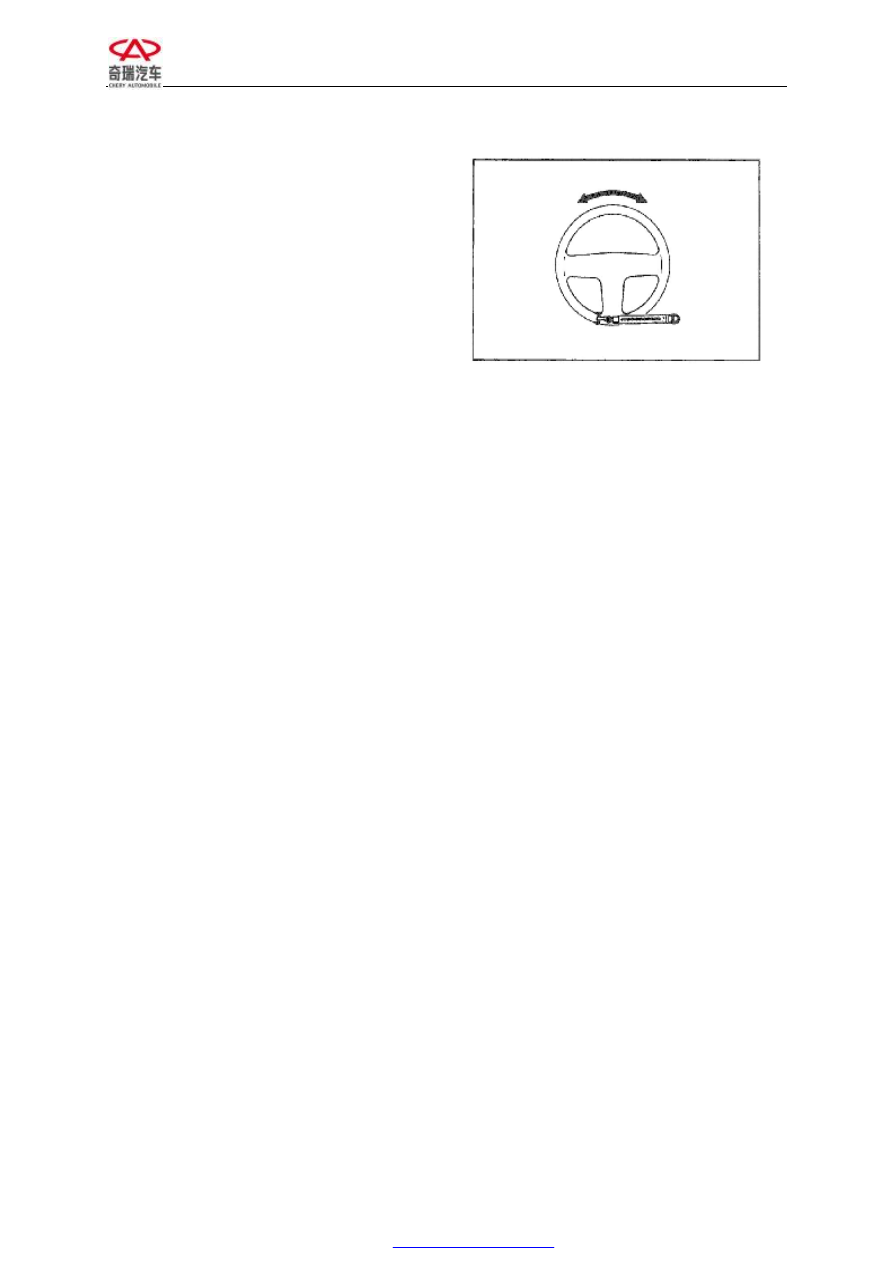

Connect  a  spring  balance  to  the  circle
outside  the  steering  wheel,  and  measure
the steering force for rotating the steering
wheel  to  the  left  and  right  sides  of  the
ahead

position

(within

1.5  turns).

Moreover,  you  also  need  to  check
whether  there  is  apparent  fluctuation  in
the requiring steering force.

Normalized value: 25N

Allowed fluctuation: less than 5.9N

3.



If  the  measured  force  exceeds  the
normalized  value,  please  inspect  and
regulate  in  accordance  with  the  “steering
heaviness”

specified

in

the

“troubleshooting”.

Precautions in System Utilization:

1.



Do  not  confuse  the  power  steering  fluid
and  the  brake  fluid,  otherwise  the  system
shall malfunctions.

2.



When  the  steering  wheel  rotates  to  the
maximum  steering  position,  the  holding
period  should  not  preserve  too  long,
namely,  should  not  exceed  5  seconds.
Otherwise,  an  extremely  high  system
pressure shall result  in the  life shortening
of steering oil pump.

3.



Even  the  engine  does  not  operate  (drive
by

dragging),

the

power

steering

mechanism  can  still  play

steering
