Диагностический коннектор OBD II, коды
неисправностей

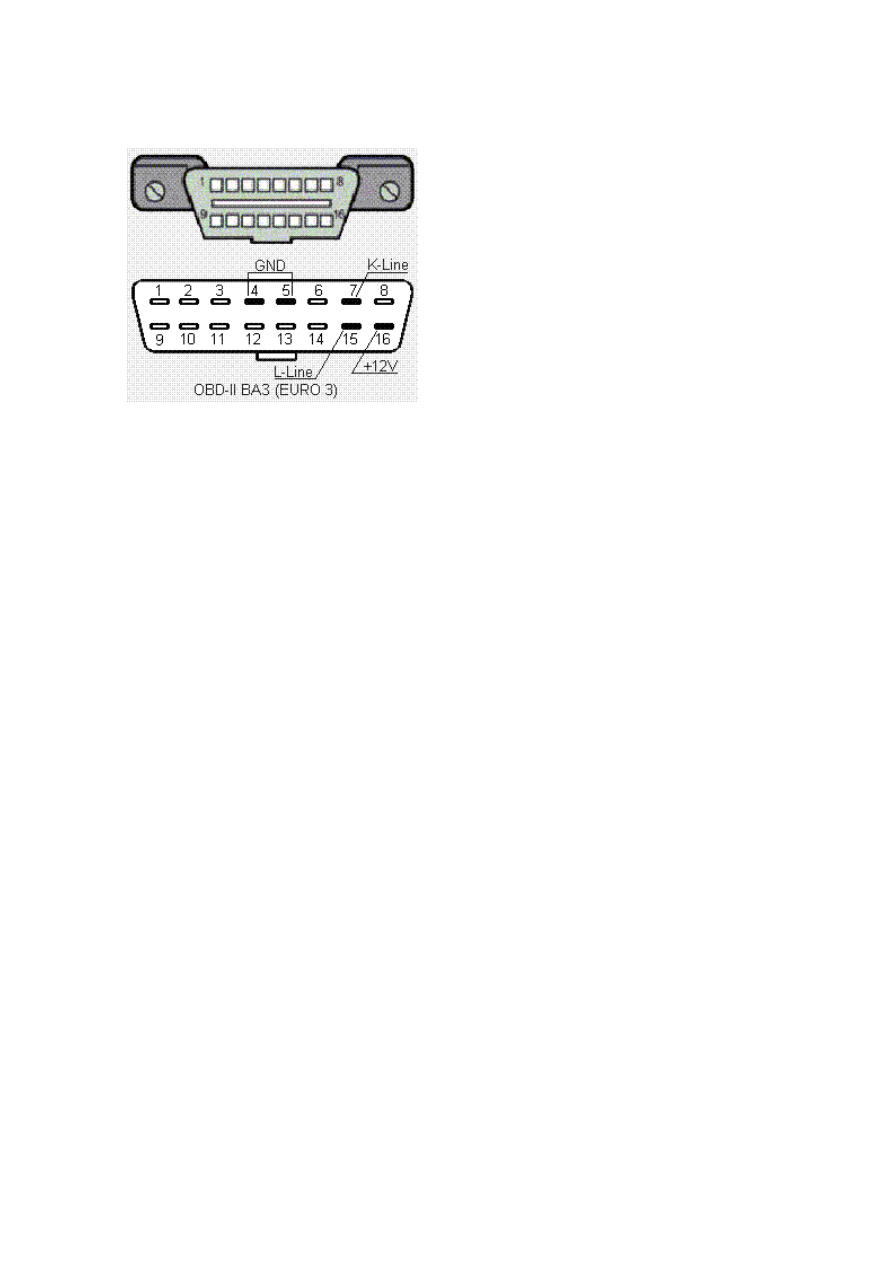

Обозначение контактов



•

1 - OEM

•

2 - J1850 Шина+ (Bus + Line, SAE)

•

3 - OEM

•

4 - Заземление кузова

•

5 - Сигнальное заземление

•

6 - Верхний контакт CAN (J-2284)

•

7 - K Line ISO 9141-2

•

8 - OEM

•

9 - OEM

•

10 - Bus - Line, Sae J1850 Шина

•

11 - OEM

•

12 - OEM

•

13 - OEM

•

14 - Нижний контакт CAN (J-2284)

•

15 - L Line ISO 9141-2

•

16 - Напряжение АКБ




Следует отметить, что наличие аналогичного разъема не является 100% признаком
совместимости с OBD-II. Автомобили оборудованные этой системой обязательно должны
иметь отметку на одной из табличек в подкапотном пространстве и/или в
сопроводительной документации. Чаще всего используемый протокол можно
идентифицировать по наличию/отсутствию определенных контактов на диагностическом
разъеме. Если на этом разъеме присутствуют все контакты, следует обратиться к
технической документации на конкретный автомобиль.


Контакты диагностического разъема для используемых протоколов.

Контакты 4, 5, 7, 15, 16 - ISO 9141-2.
Контакты 2, 4, 5, 10, 16 - J1850 PWM.
