39



4)



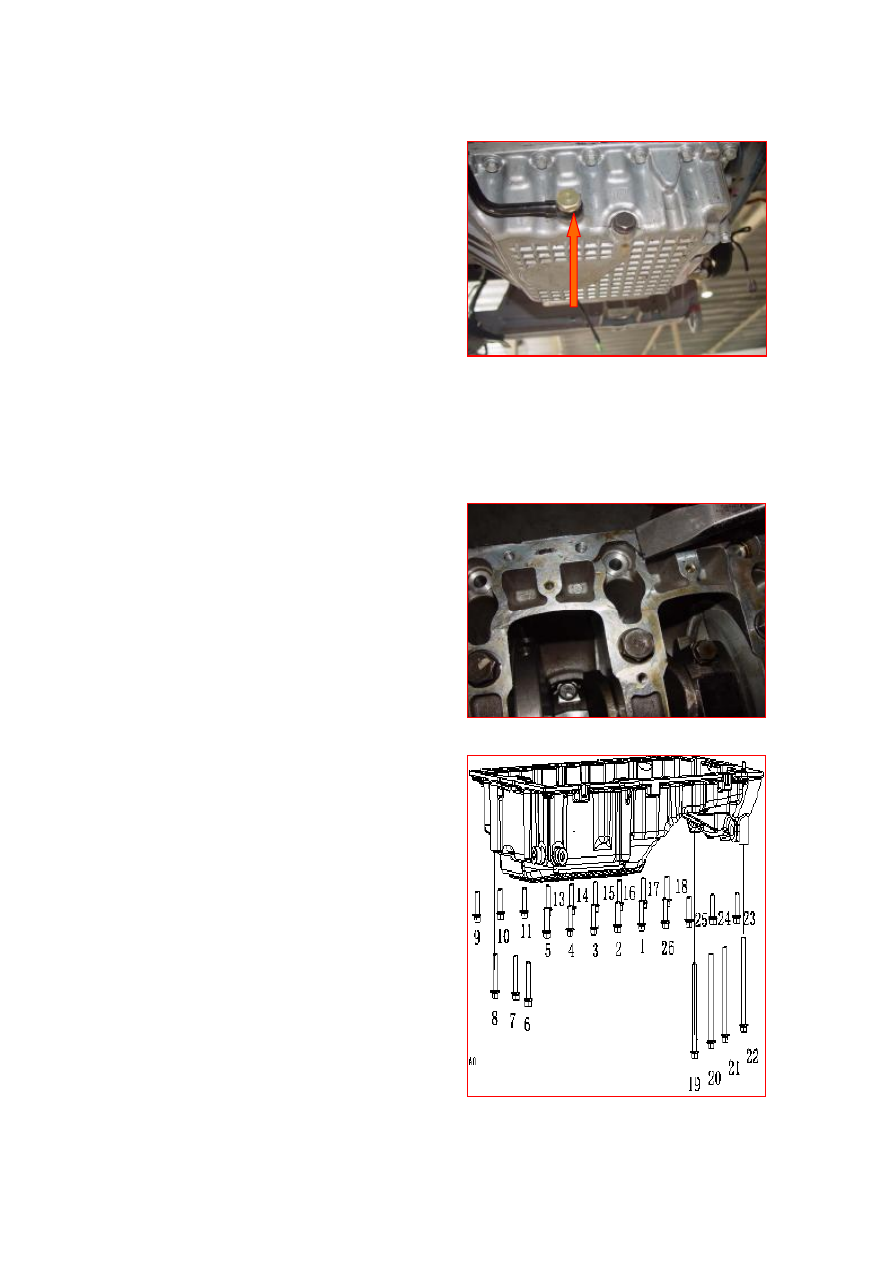

Use  15#  sleeve  wrench  to  dismantle the
bolts  connecting  the  oil  return  pipe  of
PVC valve and oil pan









5)



Use  rubber  pestle  to  knock  the  edge  of
oil pan, and dismantle the oil pan.

Note:

Pay

more

attention

to

safety

precaution,  since  the  oil  pan  may  fall  down
during the knocking process.



6)



Use  right-angled  tools  to  clean  up  the
old  Le  Tai  Glue  stained  onto the engine
frame.

Note: Do not scuff the frame surface.





1.2.2



Installation

1)



Apply  Le  Tai  5910  Glue  onto  the
connection  surface  of  engine  frame
edges and oil pan to close up the oil pan,
and then mount fixed bolts for oil pan.

Note:  Spread  glue  to  the  inner  of  hole  for
installing bolt on the oil pan!

2)



Fasten  the  bolt.  Firstly  fasten  it  slightly
to  press  fit,  and  then  fasten  it  up  to  the
specified torque.

Fastening method for bolt:

a:



Firstly  screw  in the oil pan  bolt, and  let
it not be pre-fastened.

b:



Pre-fasten  the  bolt  from  the  central  part











40

clockwise.

c:



Fasten  the  bolt  up  to  specified  torque
from  the  central  part  to  both  sides

clockwise.

（As the figure illustrated）.

Torque: 15±3NM

3)



Fill engine oil up to specified volume.

2 Replacement of Oil Strainer

2.1



Needed tools and auxiliary materials

10#open  end  wrench,  10#,  15#,  17#  sleeves,
ratchet  wheel,  ratchet  rod  Le  Tai  5901
Glue,engine oil.

2.2



Process of replacement

2.2.1



Process of removal

1)



Dismantle  oil  pan  (removal  method  is
shown in the “replacement of oil pan” ).

2)



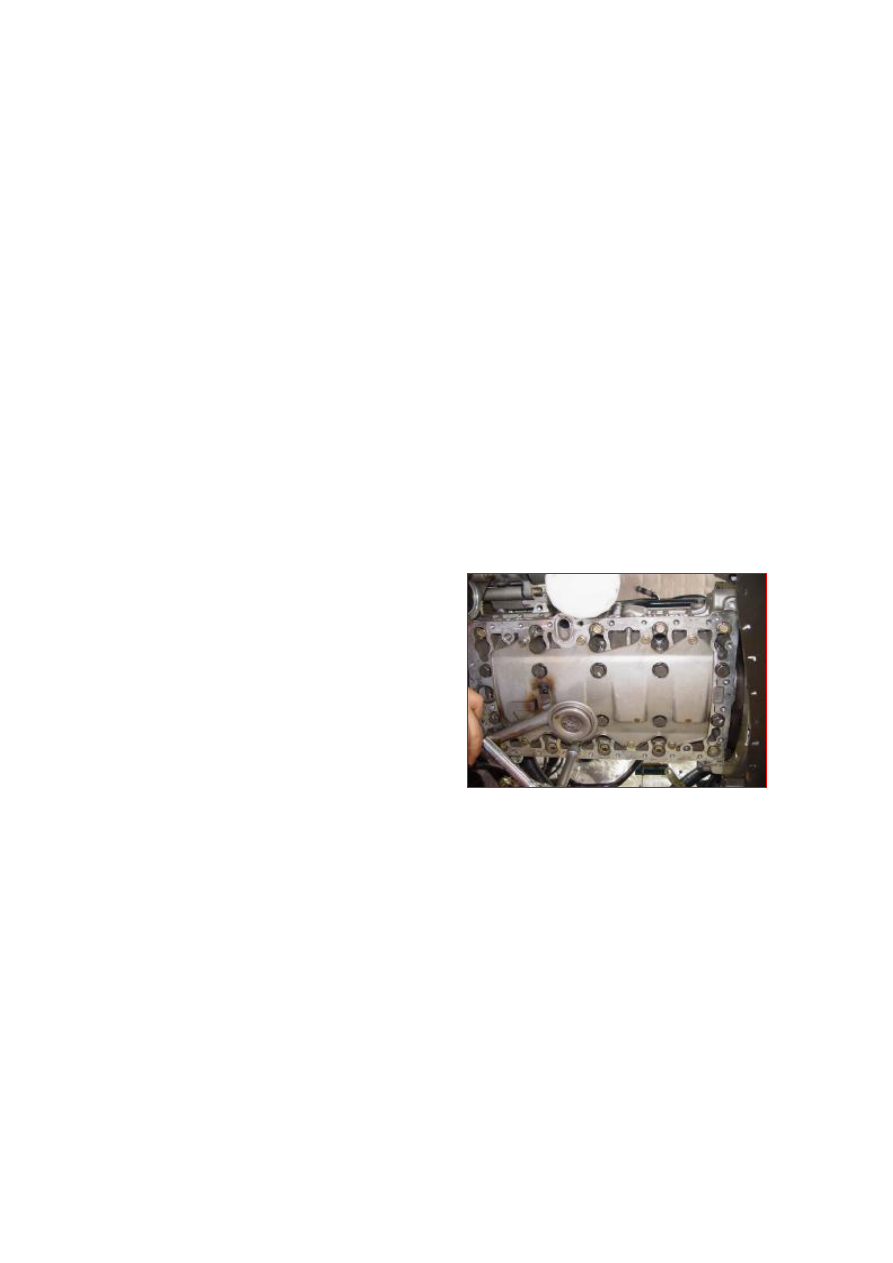

Use  10#  sleeve  wrench  to  dismantle the
bolts  (8  pieces)  connecting  the  oil
strainer and engine frame.



3)



Pull out the oil strainer carefully.

2.2.2



Installation

1)



Spin  the  nozzle  of  engine  oil  strainer
into the frame carefully.

2)



Mount  the  8  bolts  for  the  strainer  and
fasten them.

Note:  All  bolts  should  be  pasted  with  Le  Tai
243 Glue.

Torque: 8±3Nm

3)



Installation  of oil  pan (detailed  methods
are shown in the installation of oil pan).







41



3



Replacement  of  Piston,  Piston  Ring,
Piston Pin and Connecting Rod Bearing

3.1



Needed tools and auxiliary materials

10#open  end  wrench,  10#,15#,17#  sleeves,
ratchet  wheel  ,  ratchet  rod,  Le  Tai  5901
Glue,engine  oil,  torque  wrench,  special
piston

mounting

tools,

feeler

gauge,

clearance gauge,    micrometer caliper

3.2



Process of replacement

3.2.1



Process of removal

1)



Dismantle  the  timing  belt  (detailed
methods  are  shown  in  the  section  of
timing

belt

assembly

in

the

“ replacement of timing belt”).

2)



Dismantle  the  oil  pan  (detailed  methods
are

shown

in

the

section

of

“ replacement of oil pan ”).

3)



Dismantle  the  cylinder  head(detailed
methods  are  shown  in  the“  removal  of
cylinder head”).

4)



Dismantle

the

oil

strainer(detailed

methods  are  shown  in  the  “replacement
of oil strainer”.



5)



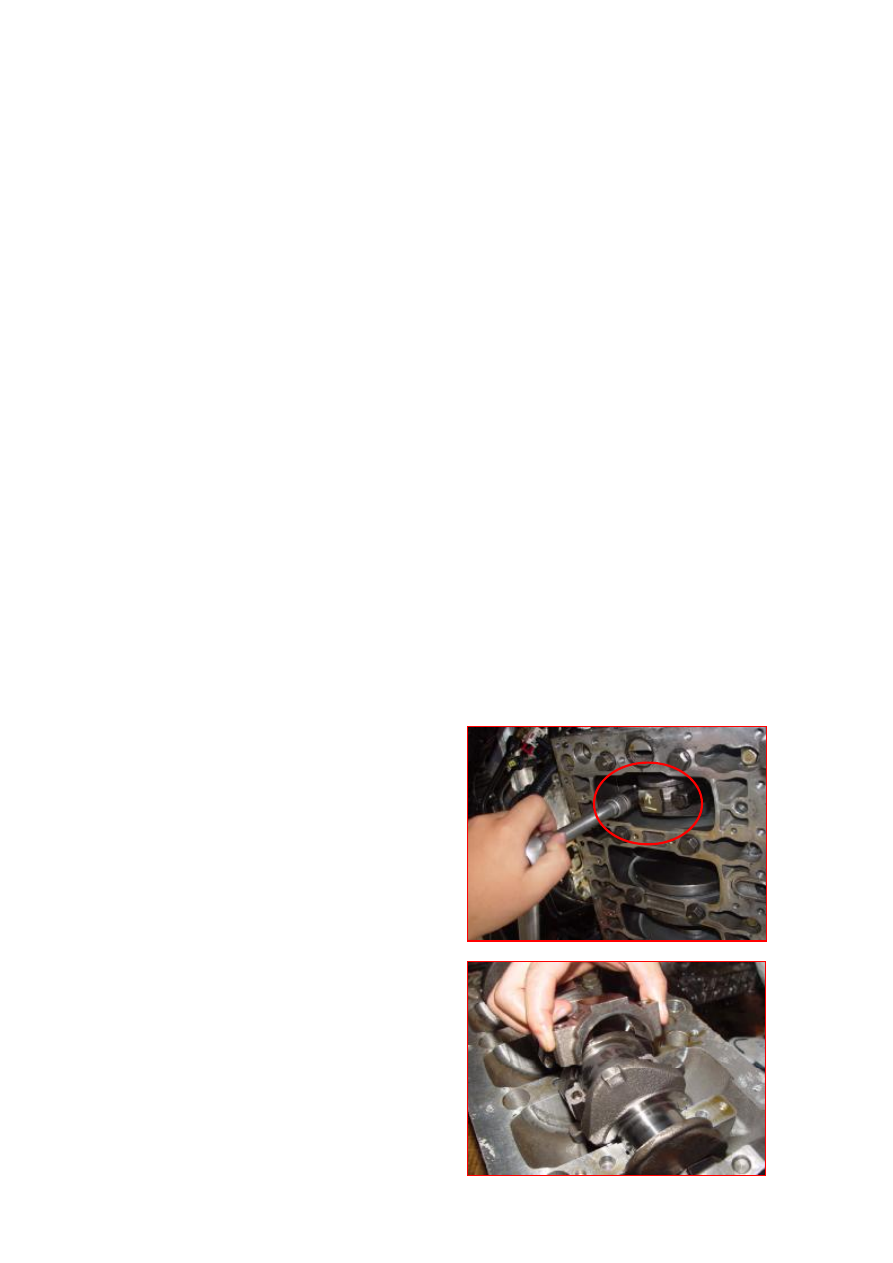

Loosen  the  bolts  of  connecting  rod  big
end.



6)



Dismantle the lower cover of connecting
rod journal.









42



7)

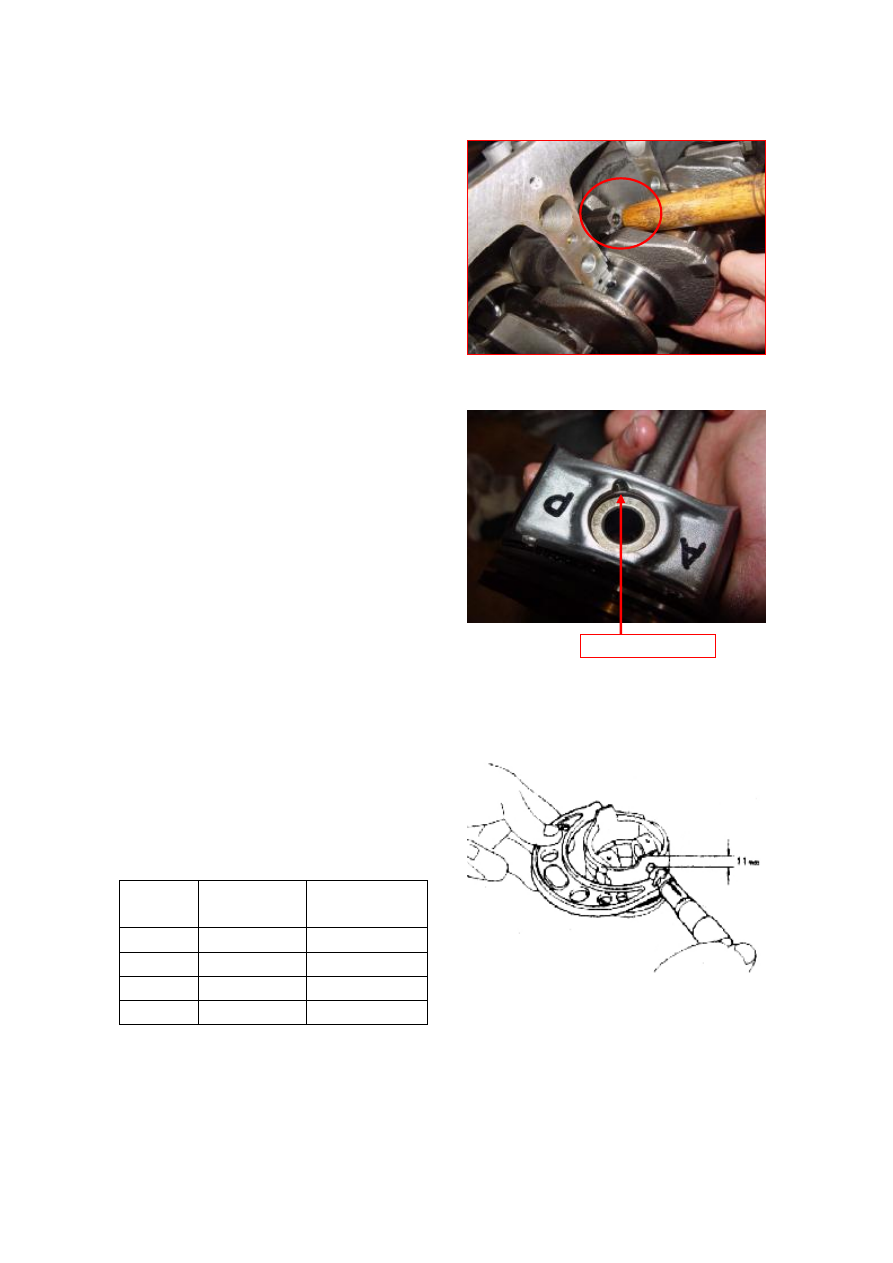

Use  wood  stem  to  uplift  the  connecting
rod  and  piston  slightly,  and  then
dismantle  the  piston  and  connecting rod
assembly.



8)

Take down the piston ring.

9)

Take  down  the  retainer  ring  of  piston
pin, and pull out the piston pin.

Note: Since  the tension  force of  retainer  ring
is  very  strong,  you  should  do  the  removal
work  carefully  in  order  to  avoid  hurting
person.



3.2.2  Inspection

I.

Check the piston

1)  Check the piston diameter.

Use  micrometer  caliper  to  carry  out
measurement  at  the  position  11mm  away
from  the  lower  part  of  piston  skirt  section  a
and along the vertical direction of piston pin.

Cylinder

No.

Standard

Size

Wearing

Limit

1

80.46±0.009



2

80.46±0.009



3

80.46±0.009



4

80.46±0.009



Please replace the piston when  it exceeds the
wearing limit.







Locating Snap Ring
