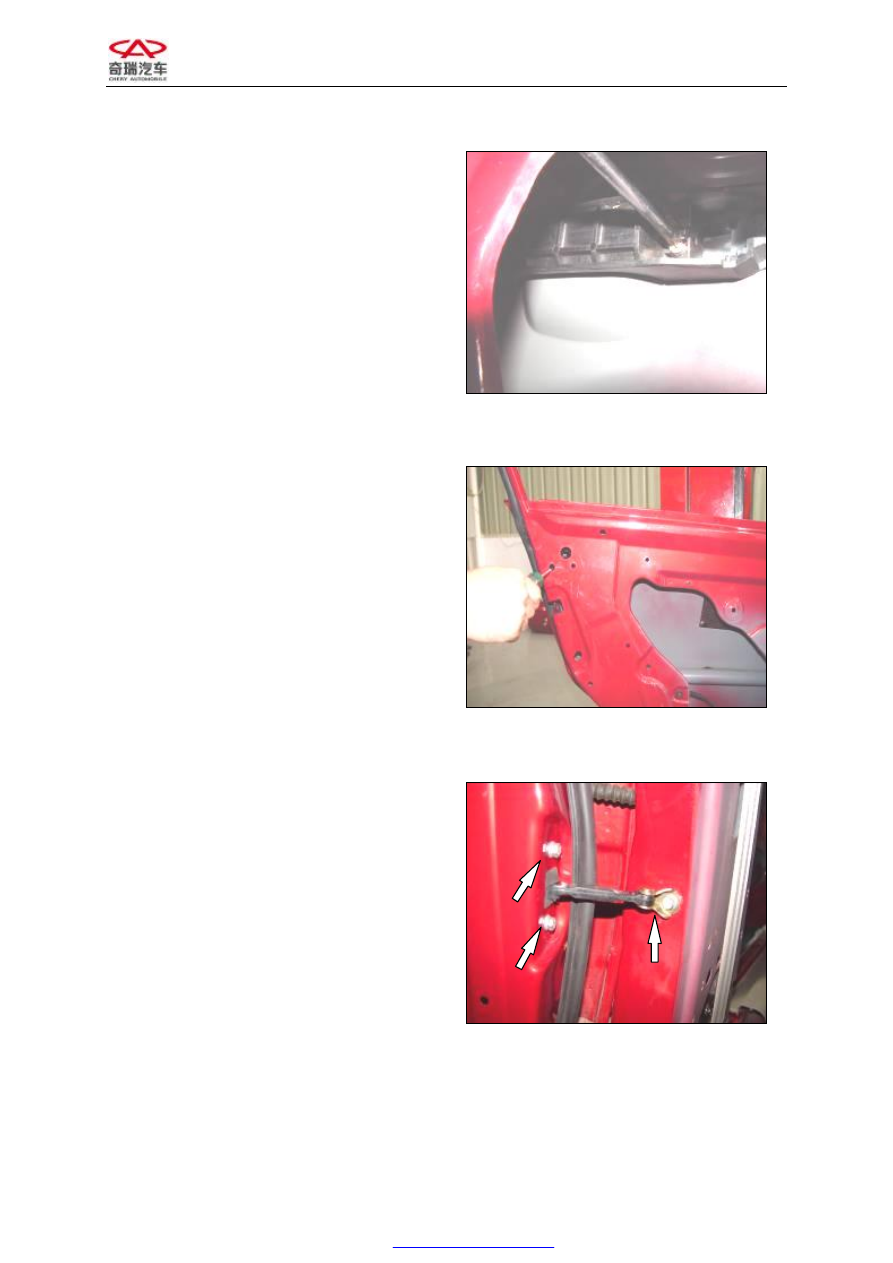

Chery Service Manual for A520                Body Dimension and Accessories



15



17.



Remove the door handle bolt 1;



























Figure 86



18.



Remove  the  door  handle  bolt  2  to  take
out the handle;



























Figure 87



18.



Remove the door check;



























Figure 88









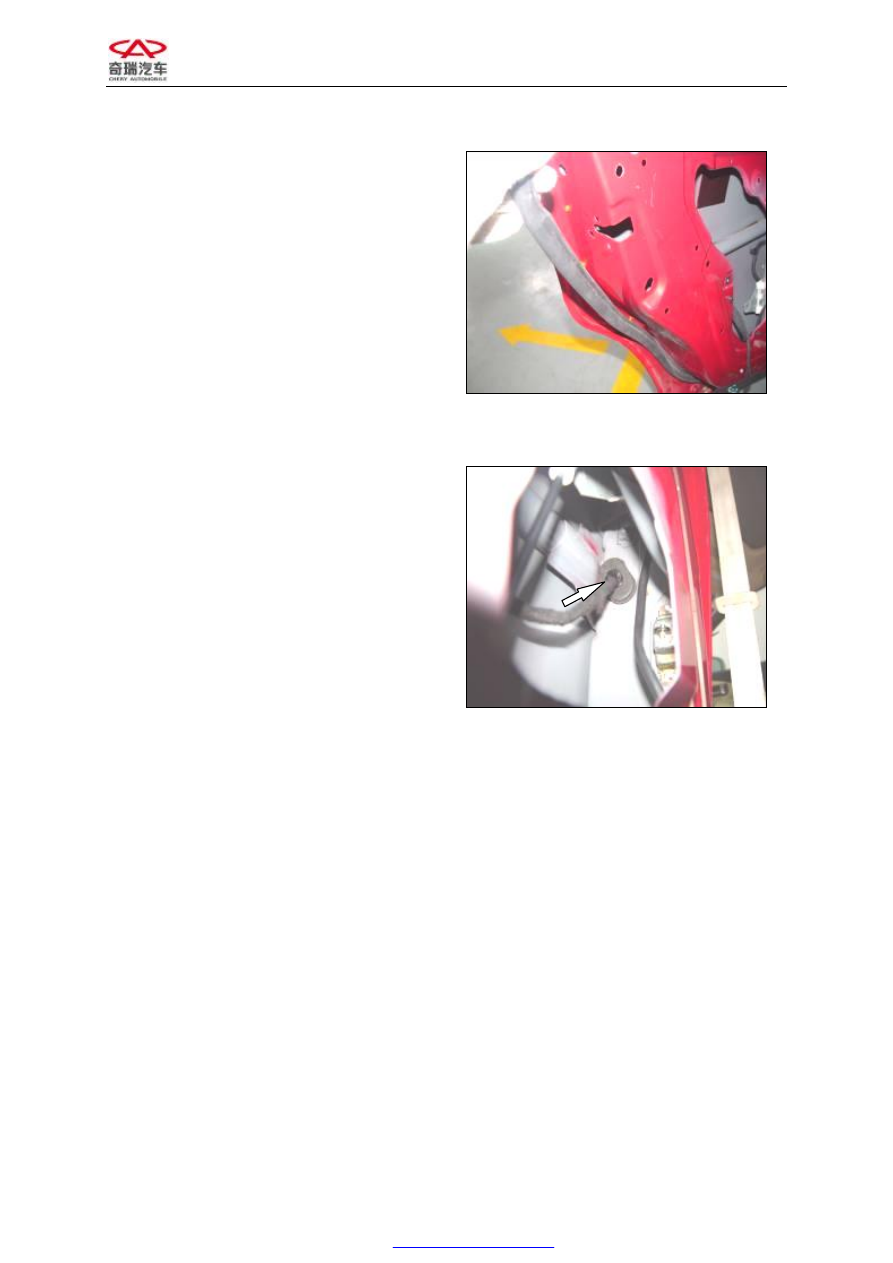

Chery Service Manual for A520                Body Dimension and Accessories



16



19.



Remove the weather strip  from the door
opening;



























Figure 89



20.



Pull  out  the  inner  harness  of  the  door
from outside;



























Figure 90







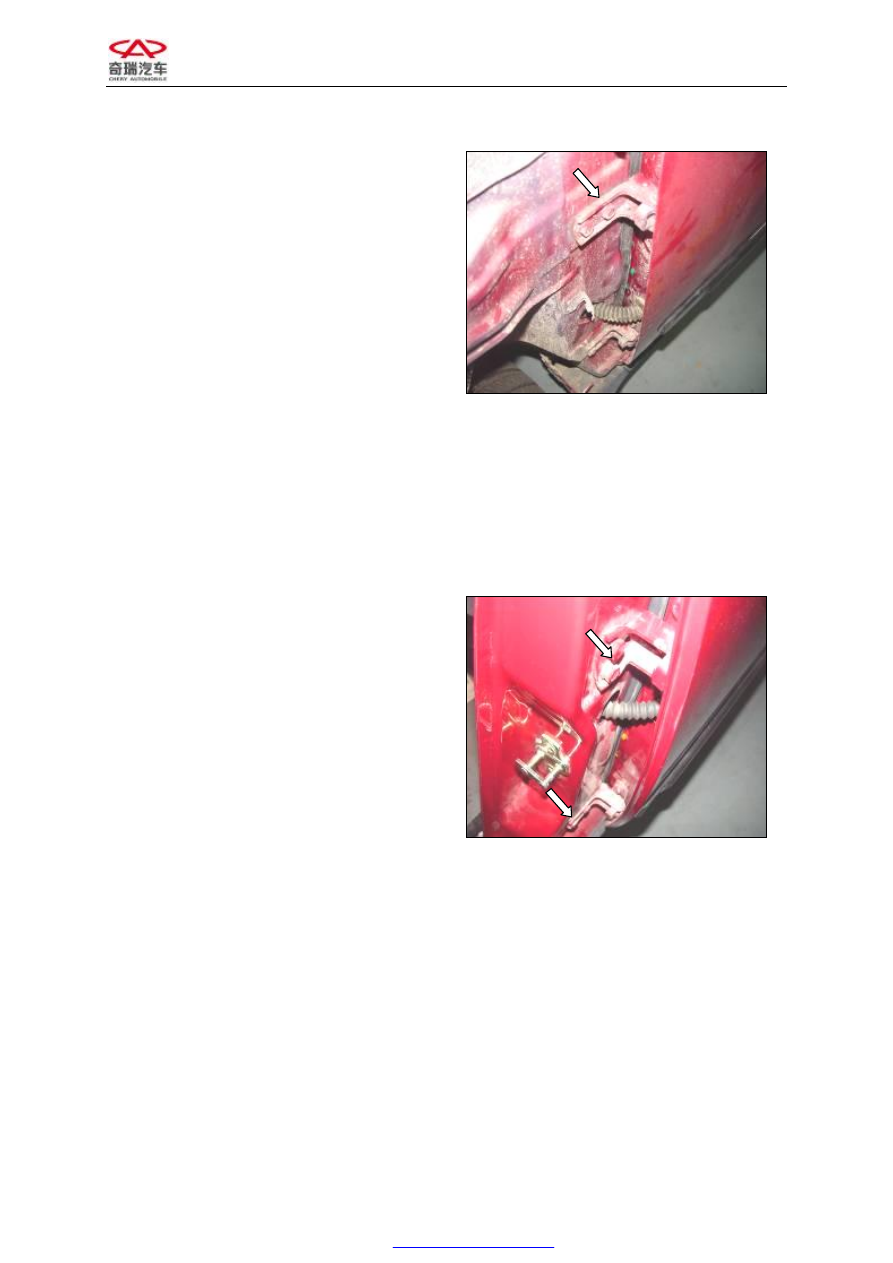

Chery Service Manual for A520                Body Dimension and Accessories



17



ADJUSTING THE DOOR

I. ADJUSTING THE FRONT DOOR

Adjust  the  front  door  in  front,  back  and
vertical directions:

Unscrew  the  body  hinge  bolts  to  adjust  the
door with special tools for maintenance.

Adjust  the  door  in  left,  right  and  vertical
directions:

Unscrew  the  side  hinge  bolts  for  the  door to
adjust the door.

REPLACING THE DOOR HINGE

Remove  the  fender,  support  the  door  to
unscrew  the  four  fixing  bolts  from  the upper
and  lower  hinges,  and  then  remove  the
hinges.



























Figure 91



II. ADJUSTING THE REAR DOOR

Adjust  the  rear  door  in  front,  back  and
vertical directions:

Unscrew  the  body  hinge  bolts  to  adjust  the
door with special tools for maintenance.

Adjust  the  door  in  left,  right  and  vertical
directions:

Unscrew  the  side  hinge  bolts  for  the  door to
adjust the door.

REPLACING THE DOOR HINGE

Unscrew  the  door  check  bolts,  support  the
door to unscrew the four fixing bolts from the
upper and lower hinges, and then remove the
hinges.



























Figure 92











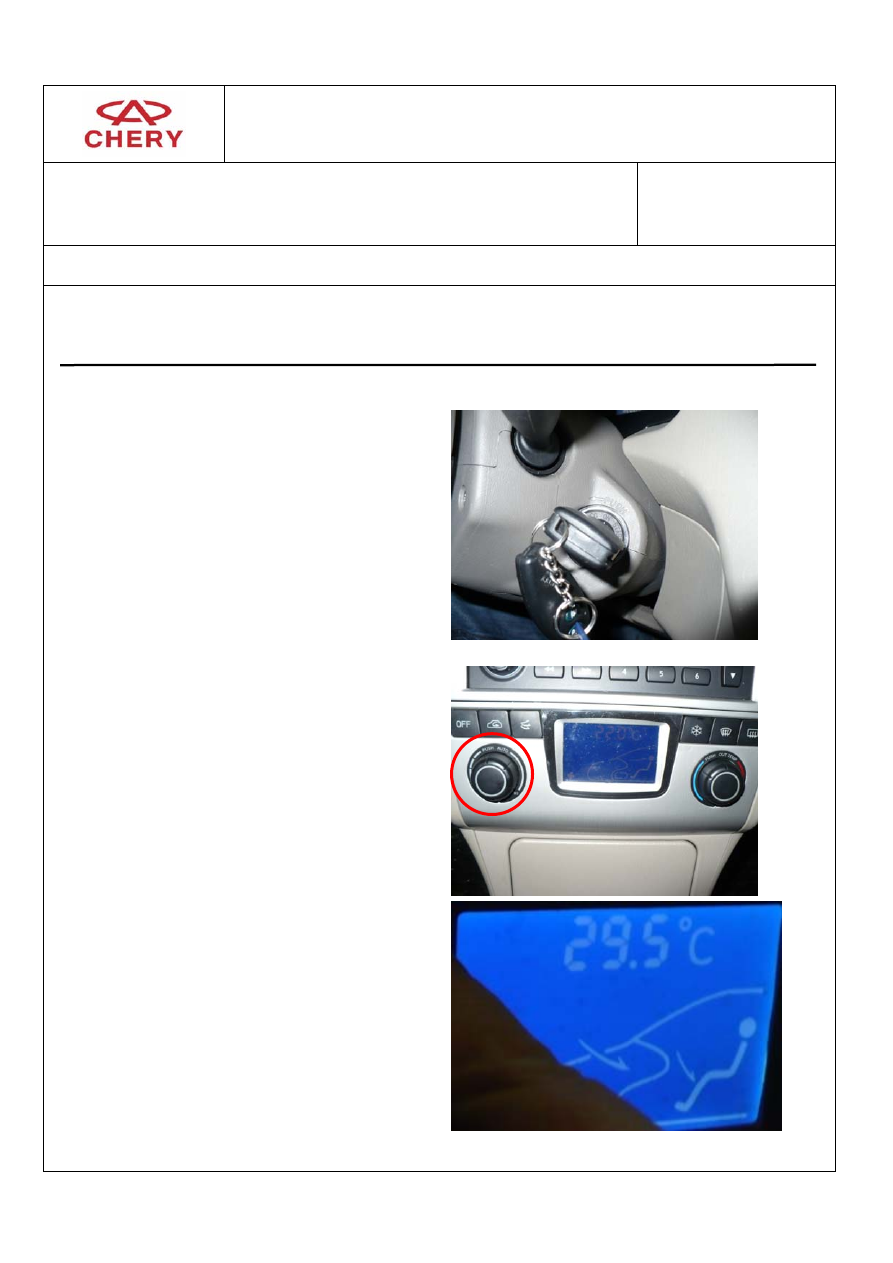

Технический Бюллетень





Модель Автомобиля:

A520 (A21, 2.0Л.)


№ TB-E0187
 Дата: 2008-07-02


Тема:
Процедура диагностики системы климат контроля на автомобилях А21.
Описание:

Система  климат  контроля  установленная  на  автомобилях  А21  имеет  функцию  самодиагностики.
Для проведения самодиагностики системы климат контроля необходимо провести нижеописанную процедуру.




Процедура:


1.  Поверните  ключ  зажигания  в  положение

«ON»

















2.  Включите систему климат контроля, нажав

кнопку «Push auto».















     3. Установите отображаемую на дисплее

системы климат контроля температуру с помощью

ручки регулировки температурного режима на

значение -  29,5 °С.
