Chery A15 / 480 LHD model. Manual - part 141

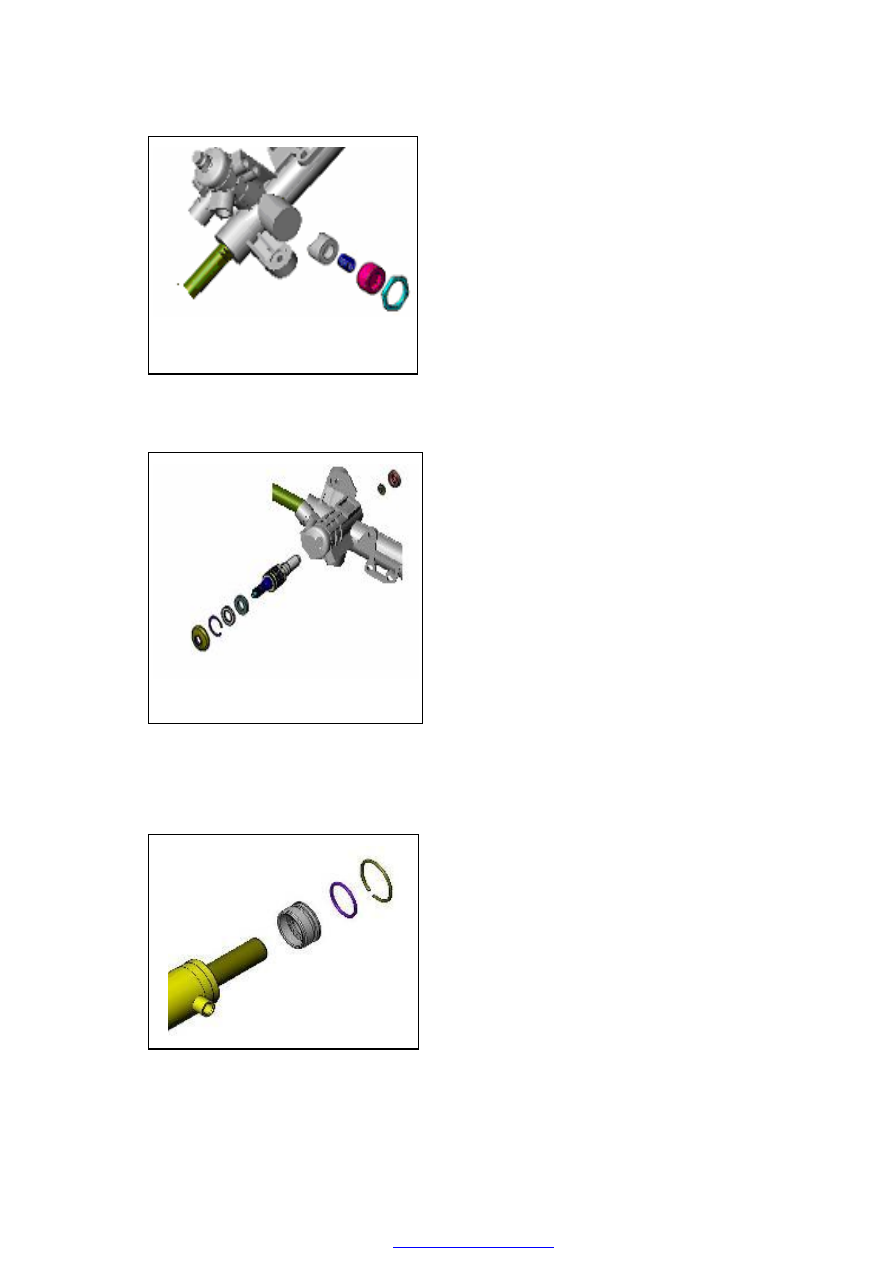

Remove  the  support  device  of  the  rack
（Refer to Illustration 10）

·Screw  down  the  lock  nut  20  with  an  special
purpose spanner first, then the adjusting plug 21,
and remove the spring 22 and the rack holder 23
in sequence..









Remove  the  valve  core  assy （ Refer  to
Illustration 11）

·Clamp  the  hull  oil  cylinder  assy  17  which  is
used  to  fix  the  valve  core  assy  on  the  bench
vises  and  the  upper  limiting  plug  of  the  rack
end.  Remove  the  hexagon  flange  bolt  23  and
the  plug  cap  26  of  the  valve  core  tail  with  a
special  purpose  tool.  Then  remove  the  valve
core  assy  13. Cover the  protector on the  pinion
shaft spline, and take off the oil seal 11 and the
bearing  12(Do  not  damage  the  lip  of  the  oil
seal)





Remove  the  stop  collar  assy （ Refer  to
Illustration 12）

·Remove  the  round  wire  snap  ring  36  with  a
wire  caliper,  then  the  stop  collar  35  and  the  O
rubber ring 28















Illustration 12



Illustration 10



Illustration 11

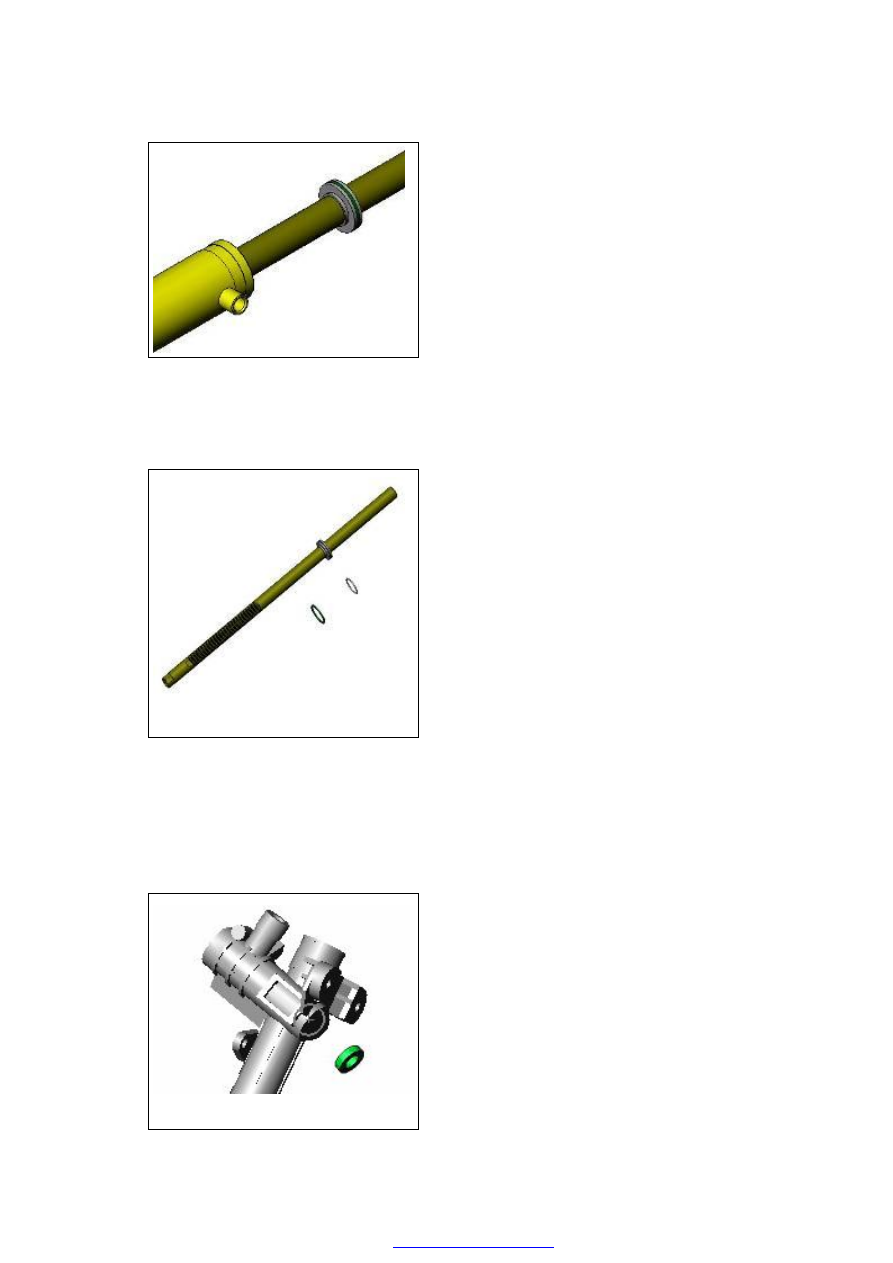

Remove the rack assy  （Refer to Illustration
13）

· Press  the  rack  assy  31out  with  a  special
purpose tool.











Check and Replacement of the Components of the Steering Mechanism

Check the steering rack piston assy（Refer to
Illustration 14）

Check(1)：Inspect the stagger of the rack 31 of
the rack piston assy, which the maximum value
is 0.15mm. Examine if there is flake or
indention on the rack surface and crack or
damage on the working surface. Check if there
is wear or damage on the back surface. Replace
the rack piston assy, if necessary. Check the
damage of the piston ring 32 and the O rubber
ring 33 of the piston. Replace both, if necessary.
Remove the piston ring 32 and O rubber ring 33
with a screwdriver.

Precaution：Do  not  damage  the  rack  31.  Apply  the  power  steering  oil  on  the  new  O
rubber ring 33, and then install it. Enlarge the piston 30 with finger.

Precaution：Do not enlarge the piston ring excessively. Install the new piston ring 32 on
the piston of the rack piston, apply power steering oil on it, press it tightly with finger.

Check  the  bearing  of  the  rack  hull  assy
（Refer to Illustration 15）

Check  (2) ：

Examine  if  there  is  indention  or

damage  on  the  lower  bearing  25  of  the  hull  oil
reservoir  assy  17  and  if  it  can  rotate  freely.
Replace  it, if  necessary. Apply the white special
grease on the installation position of the bearing
when install a new one.











Illustration 13



Illustration 14



Illustration 15

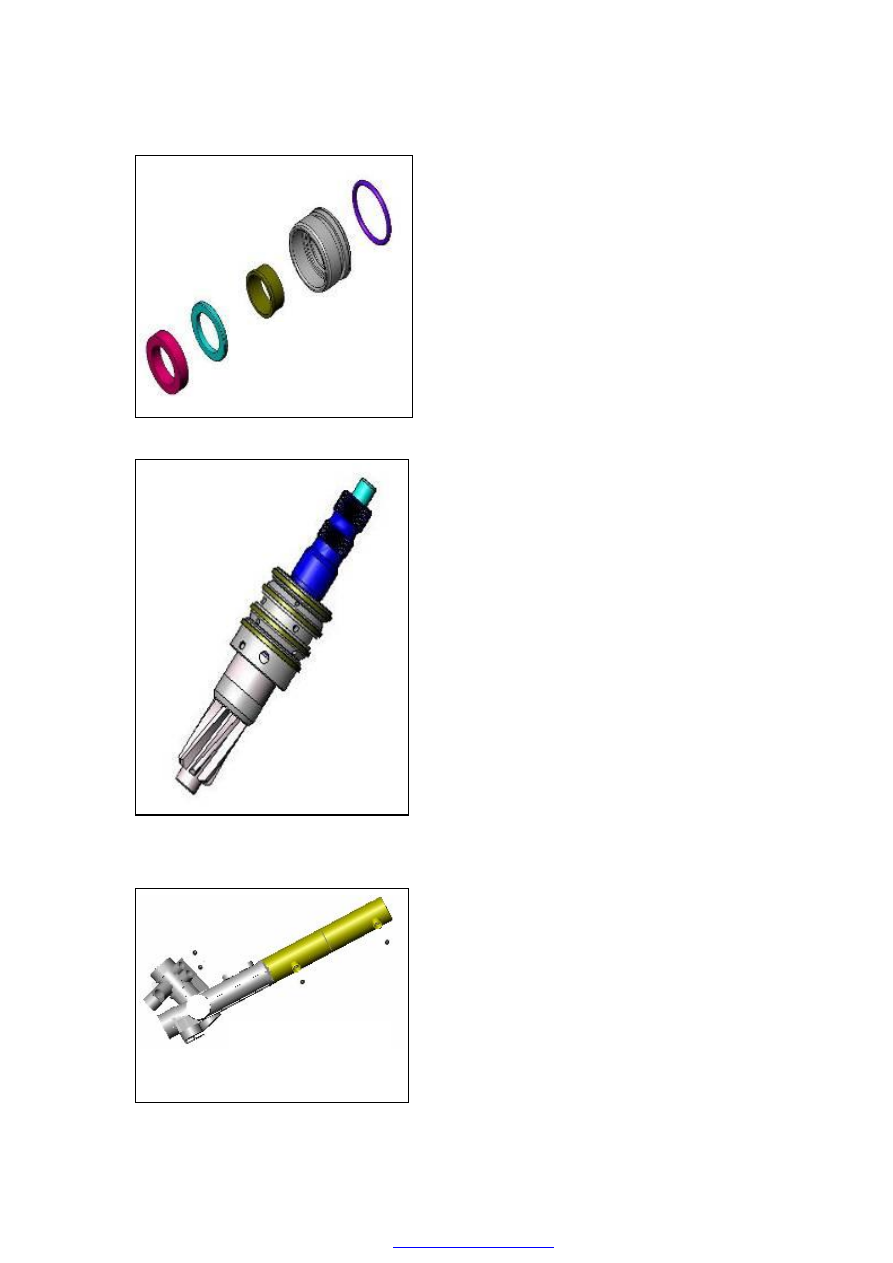

Check  the  oil  seal  of  the  stop  collar  assy.
（Refer to Illustration 16）

Check  (3):  Inspect  if  there  is  flake  or  indention
on  the  working  surface  of  the  oil  seal  30  of  the
stop  collar assy  and  damage  on the  lip.  Examine
if  there  is  scratch  on  the  inner  surface  of  the
housing 34 and damage on the O rubber ring 28.
Replace the oil  seal,  housing or O rubber ring,  if
necessary. Apply  the  white  special  grease on  the
inner and outer surface when install a new one.



Check  (4):  Inspect  if  there  is  crack,  damage,
flake  or  deformation  on  the  rack  surface  of  the
pinion  shaft  of  the  valve  core  assy  13.  Replace
the  valve  core,  if  necessary.  Examine  if  there  is
damage  on the  seal  ring  8 of the  valve  core  assy.
Replace with a new one, if necessary. Remove the
seal ring with a screwdriver when replace.

Precaution:  Do  not  damage  the  valve  bush.
Enlarge  the  new  seal  ring  with  a  special
purpose  tool  and  install  the  enlarged  one  on
the  valve bush  of  the  valve  core  assy  and  then
shape it with a set sleeve.





Check  the  conical  connectors  which  are
connected  with  the  hull  assy  (Refer  to
Illustration 18)

Check  (5):  Inspect  if  there  is  scratch  or  damage
on the surface of the conical connectors 16 and 18
which  are  connected  with  the  hull  and  the  oil
reservoir  connectors.  Replace  with  a  new  one,  if
necessary.  When  replace,  remove  the  conical
connector  with  a  special  purpose  tool  and  beat
lightly a new one with a plastic hammer.









Illustration 17



Valve core assy



Illustration 18



Illustration 16



Assemblage of the Steering Mechanism

Preparation:

l  Clean all components in clean organic solvents before assemblage, then dry them with a

blower

Precaution:  Be  careful  during  operation.  The  organic  solvent  is  flammable  and

explosive,  keep it away from any tiny sparks. Otherwise, it may  lead hurt
or even death.

Precaution:    Make sure to wear the goggles while using the compressed air.

l  Lay the clean components separately and avoid the collision or scratch.

Replace  all  the  oil  seal,  seal  loop  and  seal  ring.  Apply  the  white  special  grease  on  the
O-ring and oil seal of the seal sections.

l  Get  the  replacing  components  ready  every  component  must  be  qualified  before

assemblage.

Precaution:  When  replace,  all  the  set  bolt,  adjusting  screw,  seal  component,  lock  nut

and the other components must be conformed to the technical specification
of Chery and can not be substituted arbitrarily.

l  Get the clean MoS

2

Lithium lubricating grease or the same performance grease ready

during assembling.

Precaution:  If  the  unclean  grease  is  used,  the  seal  components  would  be  damaged  or

scratched, which will impact the steering power and result in accidents.

Assemblage

Precaution: Do not twist any seal components during assembling.

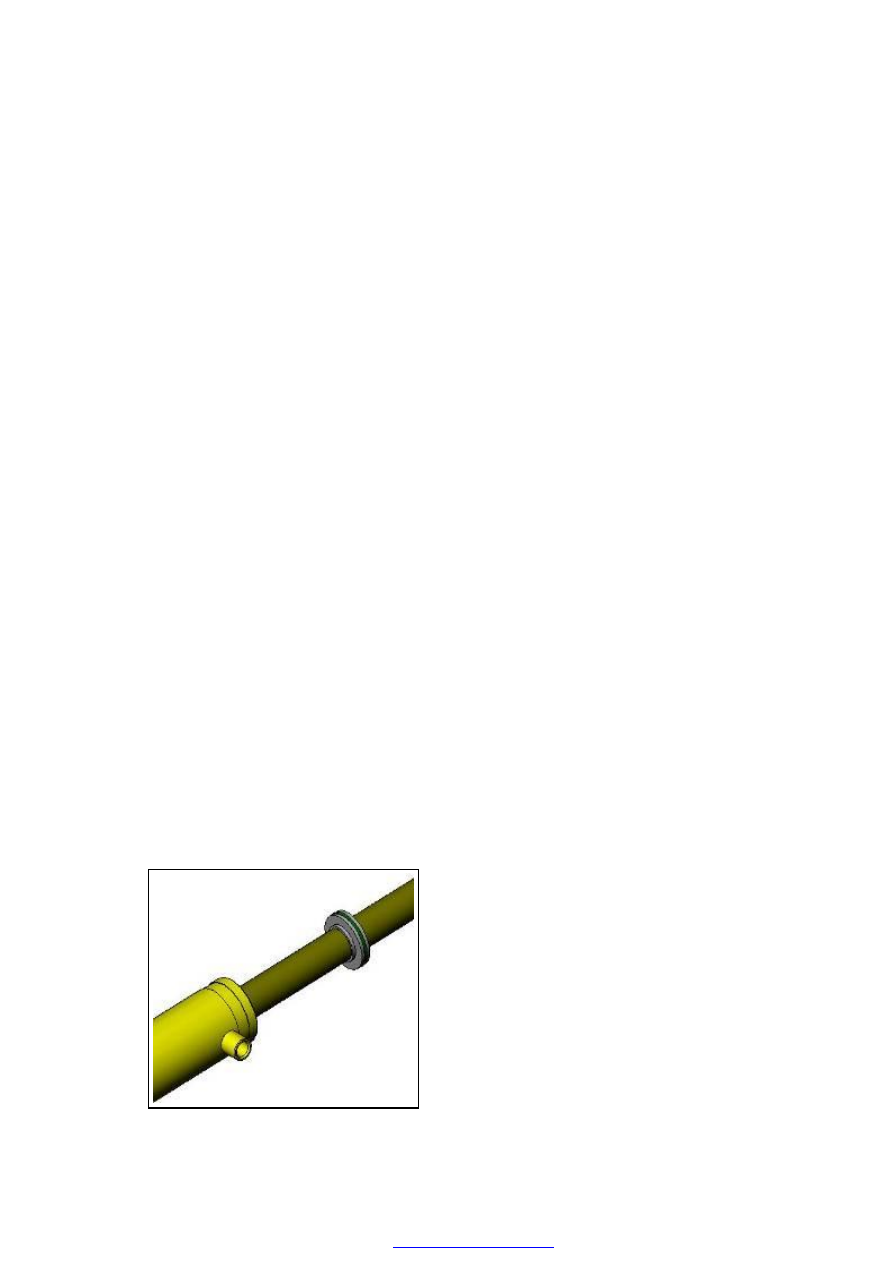

Install the rack（Refer to Illustration 19）
·Apply MoS

2

Lithium lubricating grease on the

rack of the rack assy 31
·Protect the rack with the vinyl tape. Fix the
rack piston assy in the oil cylinder hull, then pull
out the vinyl tape and check if it is complete.









Illustration 19
