ADJUSTMENT OF 5

TH

 FORK

Adjustment:

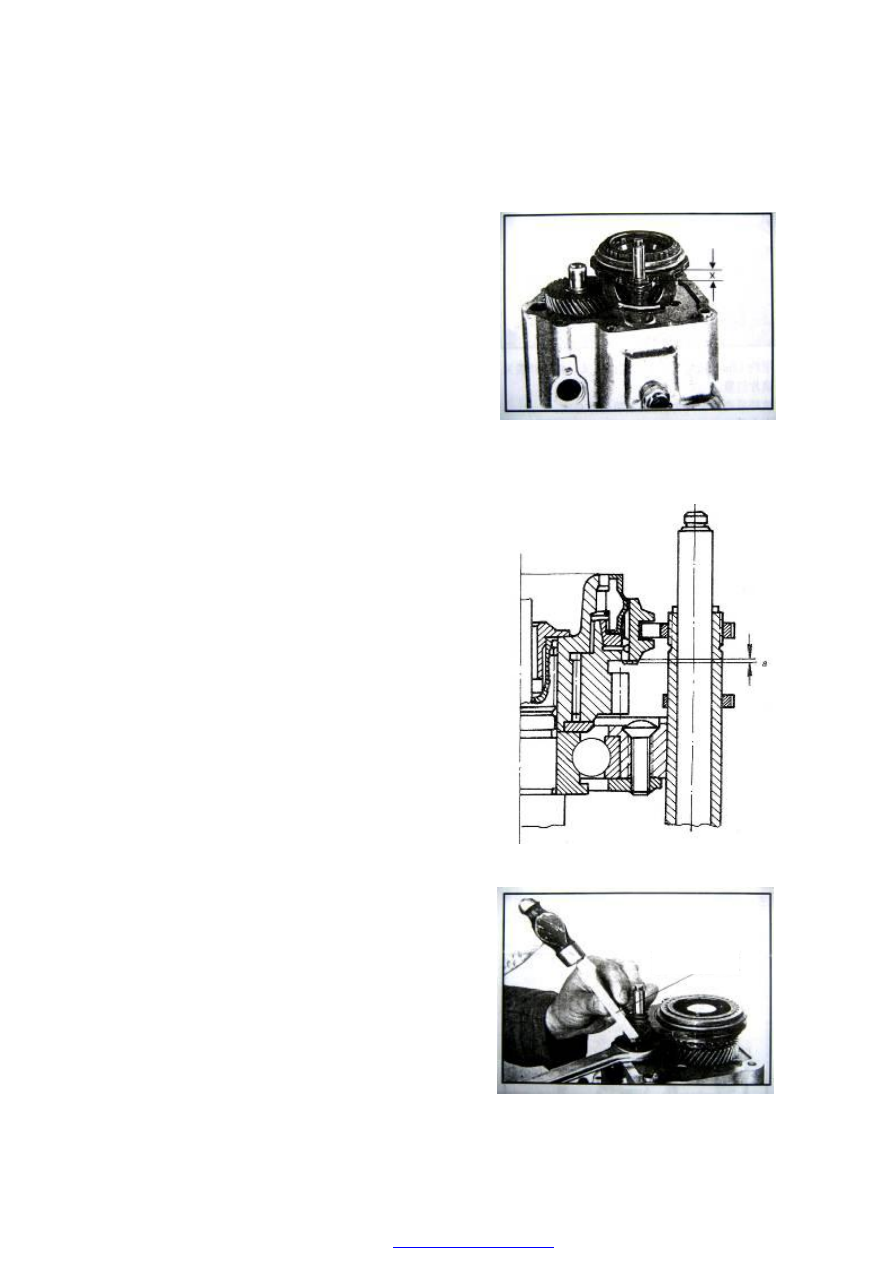

——Adjust the 5th fork as below:

Turn fork bushing right until the fork bushing
out X=5mm.
Pull  off  selector  shaft  and  turn  left  shift  to

5th.

Lift  5th  coupling  housing  sleeve  slightly  by

the  fork  to  eliminate  the  space  between  the
driving elements.





——Inspect the space between 5th coupling sleeve

and  5th  driving  gear.  Nominal  value  a=1mm.
turn  5th  fork  bushing  and  adjust  the  value  to
1mm if it is necessary.







Main points:

Move the slip cap and fork slightly to eliminate the
free space when measuring the space a.




——Fasten  the  5th  shift  fork  pad  using  a  special

tool  to  support  the  gearshift  fork.  At  last  put
on  the  rear  housing  gasket  and  rear  housing
assembly.

——Lubricate the top of clutch separating rod and

insert. Shift to the gears and check the meshing
conditions.



Special Tool



DISASSEMBLY, RESOLUTION GRAPH AND ASSEMBLY OF THE REAR

HOUSING

Disassembly:
The  disassembly  of  the  rear  housing  can  be  finish  even  if  the  transmission  is  not
disassembled from the car. The disassembly as below:

1）Drive the car to the platform.
2）Disassemble

clutch

control

cable assembly.

3）Disassemble  the  engine  bracket  on  the  transmission

side.

4）Lift the vehicle by a lifter.
5）Screw  off  the  drain  bolt  under  the  differential,  discharge  all  the

transmission oil

6）

Take  off  the  fixing  bolt  of  rear  housing  and  dismantle  the  rear
housing.

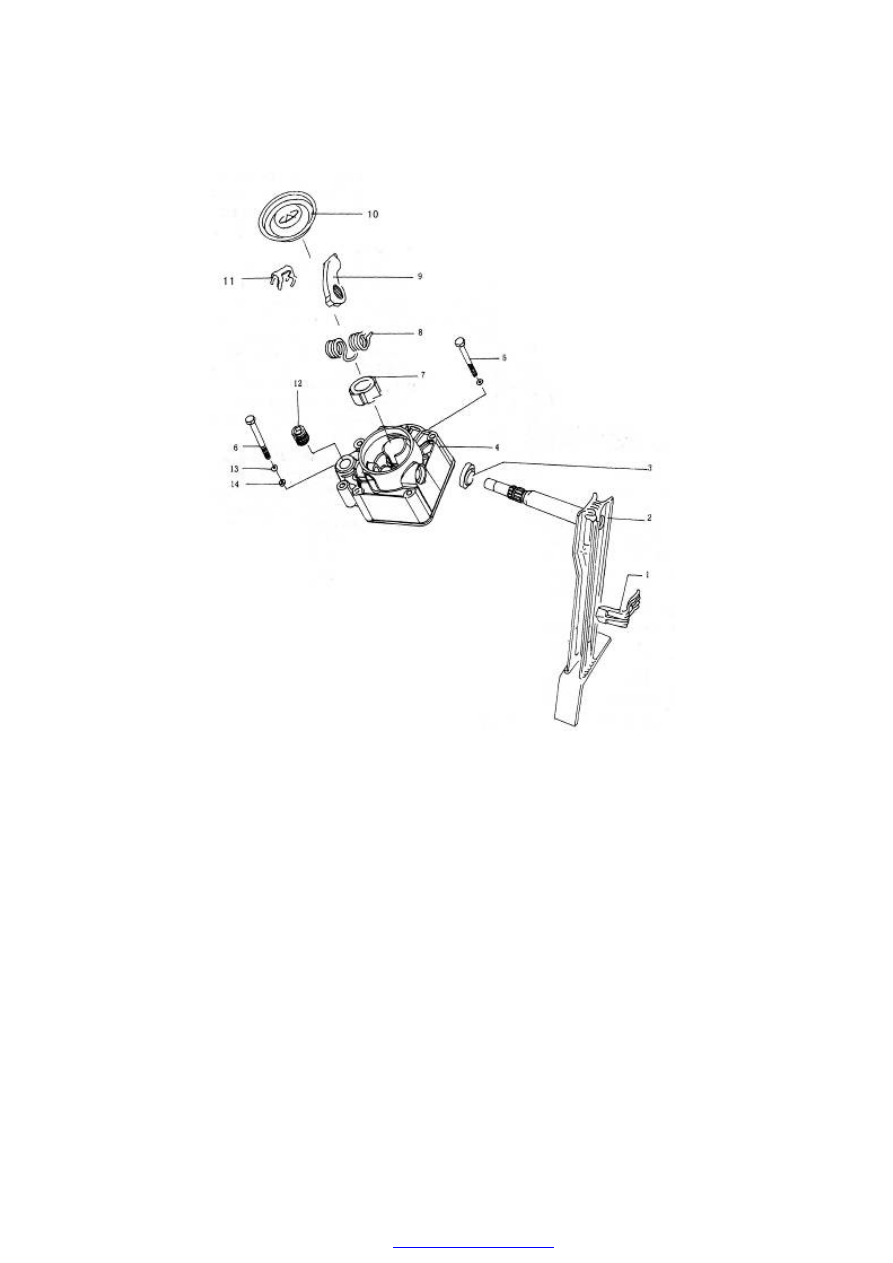

Resolution graph:



1. Clamp—release arm    2. Release arm assembly    3. Clutch release shaft oil seal    4. Rear
housing    5. Fixing bolt    6. Rear housing fixing bolt    7. Clutch release bearing    8. Return
spring    9. Clutch release finger    10. Back cover    11. Fixing clip    12. Drain bolt    13. Flat
spacer    14. Spring washer



Assembly：

The assemble process of rear housing is opposite to it’s disassemble process.









DISASSEMBLY AND ASSEMBLY OF CLUTCH CONTROL ARM, CLUTCH

RELEASE SHAFT OIL SEAL, AND CLUTCH RELEASE BEARING



Disassembly:

——Drive car to the platform.

——Disassemble the clutch control cable

assembly.

——Disassemble engine bracket on the

transmission side.

——Lift the vehicle by lifter.

——Discharge  all  the  transmission  oil  by  screw

off the drain bolt under the differential.

——Get off  the  back  cover  by  punch,  do  not  hurt

the  contact  surface.  Disassemble  the  fixing
clip  of  the  separated  finger;  pull  off  clutch
release shaft, separated finger and spring.

——Take off clutch release bearing, and punch off

clutch  release  shaft  oil  seal  assembly.  Do  not
hurt the contact surface.




Assembly:

Assembly  is  opposite  to  the  disassembly  process,
pay attention to the following items:

——Lubricate the oil seal surface and put it in by a

special tool.

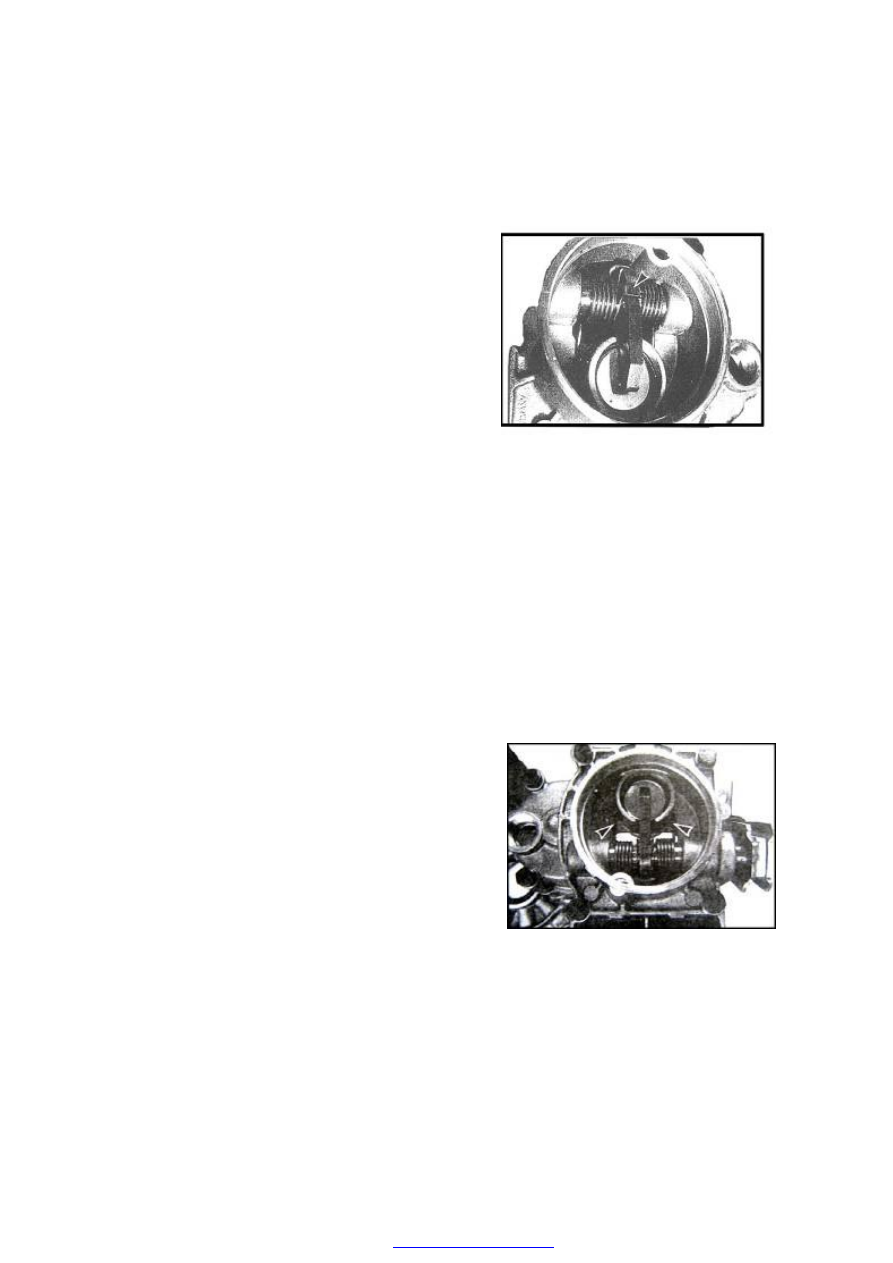

——Assemble clutch separated finger to the

position shows in the picture, and then
assemble release bearing, spring and clip. The
spring position shows in the picture.

——Press the new back cover to its right position

by  special  tool.  If  it  is  assembled  on  the
vehicle, extra work as below: fill transmission
oil to the specified level.

——Lower the vehicle on the platform and

connect to clutch control cable.
