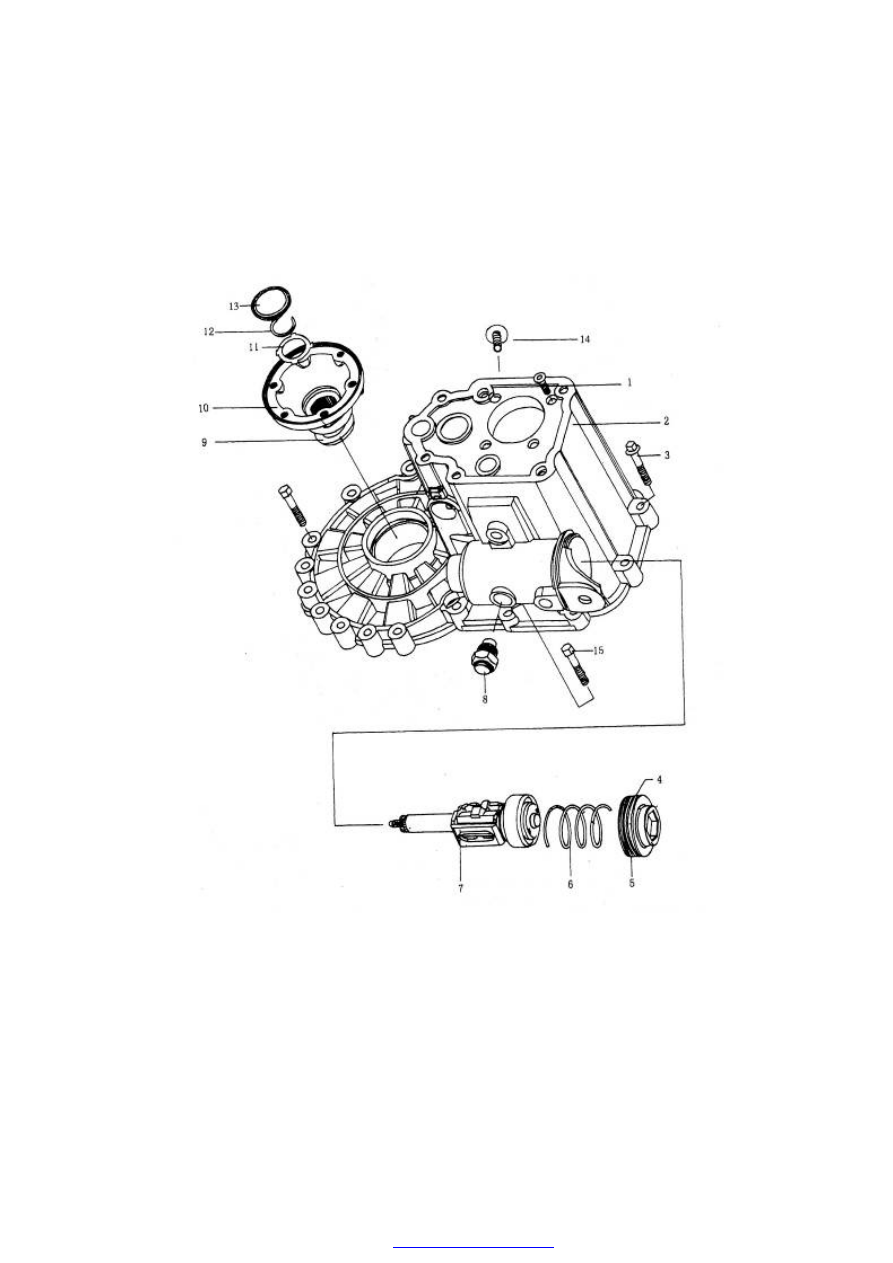

1.  Input  Shaft  Rear  Bearing  Plate  Screw  (4  Pieces,  Fasten  Moment  Is  15N.M)  2.    Transmission

Housing Assembly 3. Fixing Screw (12 Pieces, Fasten Moment Is 25N.M)    4. O-Ring    5. Gearshift

Shaft  Plug  Cover  6.  Gearshift  Shaft  Pressing  Spring  7.  Gearshift  Assembly  8.  Gearshift  Positioning

Holder Assembly 9. Pressing Spring-Damper Ring 10. Output Flange 11. Output Flange Dish Washer

12. Output  Flange  Snap Ring    13. Flange Cover    14. Idler Shaft Fixing Screw    15. Fixing Bolt (2

Pieces, Fasten Moment Is 25N.M)

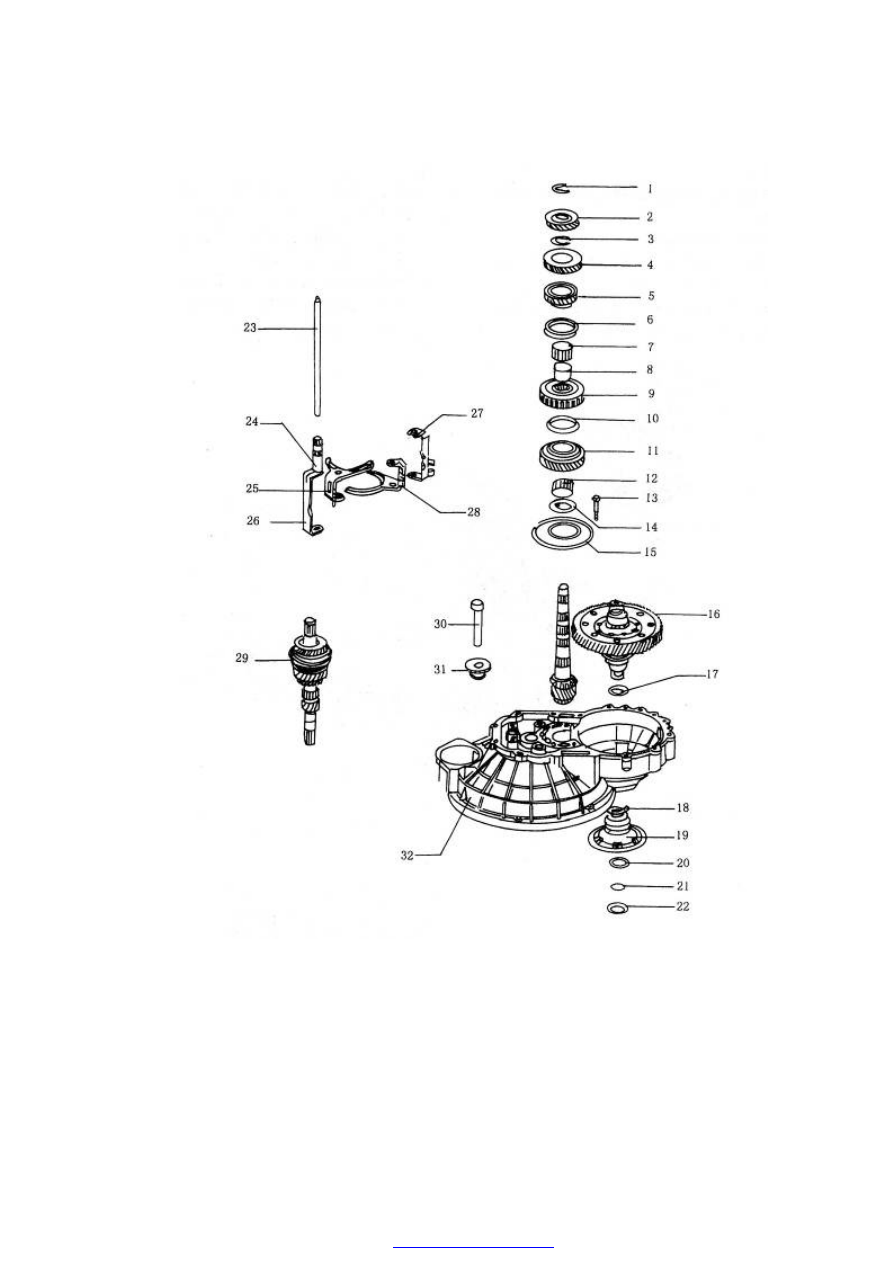

1. 4

th

 Driven Gear Snap  Ring    2. 4

th

 Driven Gear    3. 3

rd

 Driven  Snap Ring    4. 3

rd

 Driven Gear    5.

2

nd

 Driven Gear    6. 2

nd

  Synchronizer Ring    7. 2

nd

  Roller Bearing    8. 2

nd

 Roller Bearing Lining    9.

1

st

  -2

nd

  Synchronizer  Assembly    10.  1

st

  Synchronizer  Ring    11.  1

st

  Driven  Gear    12.  1

st

  Roller

Bearing    13.  Bearing  Holder  Fixing  Bolt  14.  1

st

  Roller  Bearing  Snap  Ring    15.  Output  Shaft

Intermediate  Bearing  Holder  16.    Differential  Assembly    17.  Damper  Ring    18.  Pressing

Spring-Damper  Ring    19.  Output  Flange  20.  Output  Flange  Dish  Washer    21.  Output  Flange  Snap

Ring    22. Output Flange Cover    23. Fork    24. 5

th

 Fork Sleeve    25. 3

rd

-4

th

 Fork    26. 5

th

 Fork Guide

Plate    27.  Reverse  Fork  Guide  Plate    28.  1

st

-2

nd

  Fork    29.  Input  Shaft  Assembly    30.  Idler  Shaft

31. Idler Assembly    32. Clutch Housing assembly

DISASSEMBLY AND ASSEMBLY OF THE TRANSMISSION



Disassembly：

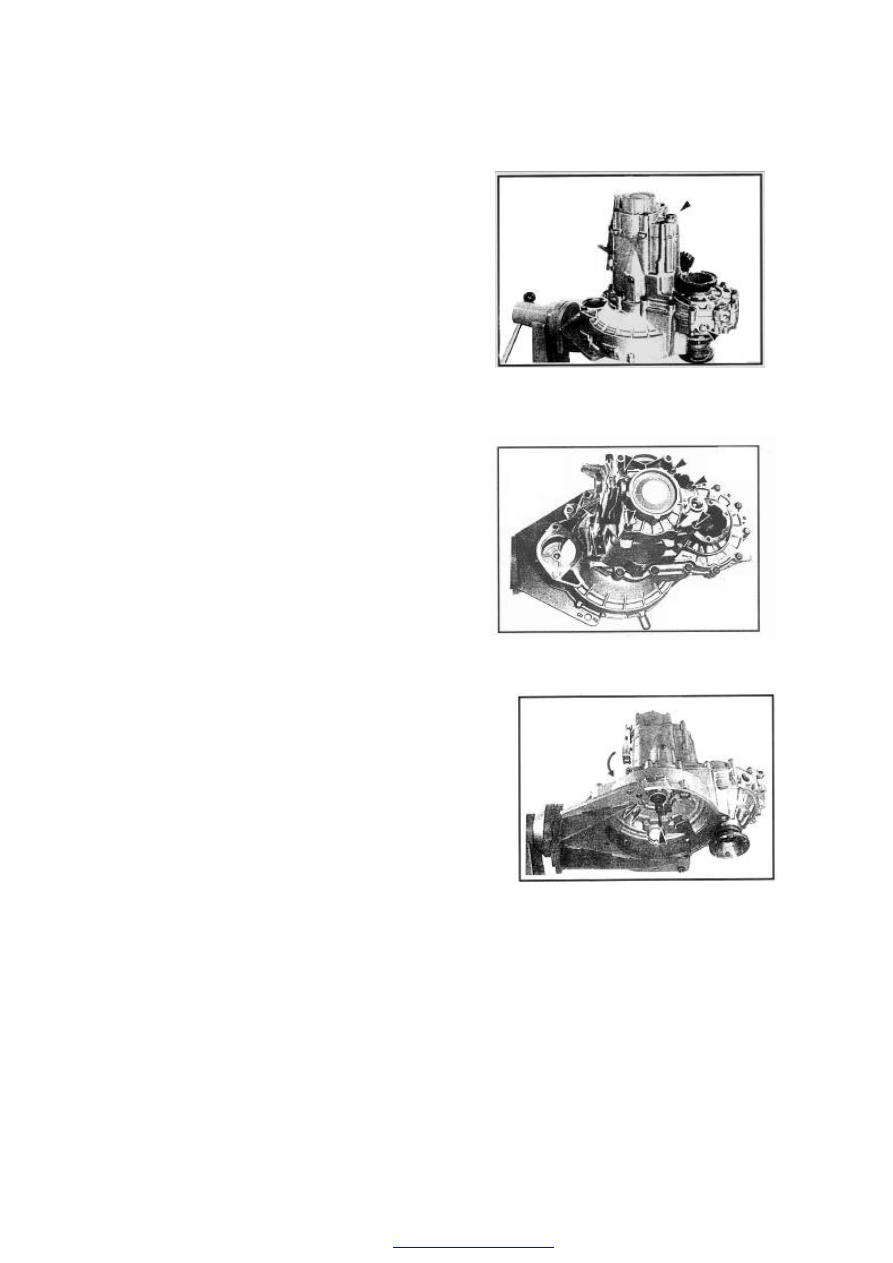

——Raise  up  the  transmission,  take  off  the  drain

plug on the transmission differential side, and
at the same time take off the drain plug on the
rear  cover(  see  the  arrowhead  pointed  stud).
Discharge all the oil.







——Pull off the clutch separating tappet.







——  Take  off  the  connecting  bolt  between  rear

housing  and  transmission  housing  and
disassemble the rear housing assembly. Take
off  the  clutch  release  bearing  and  rear
housing gasket.




——  Take  off  the  black  gearshift  shaft  dustproof

cover  (A),take  off  gearshift  positioning  sear
assembly (1) and reverse lamp switch (2).

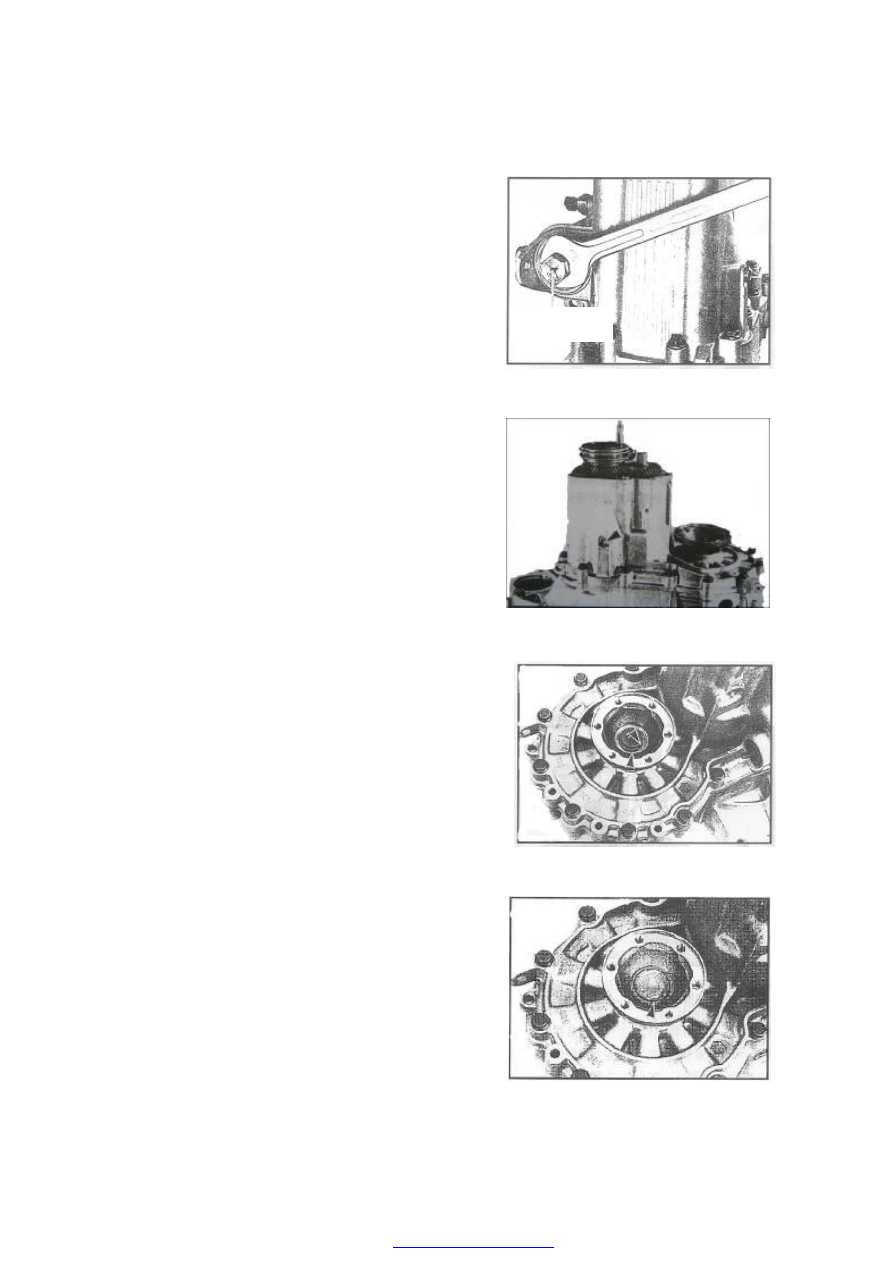

——Disassemble the gearshift shaft bolt by special

tools  and  take  off  compression  spring  and
gearshift shaft assembly.





——Disassemble  the  reverse  gear  lockup  screw

(see as the arrowhead pointed).









— — Disassemble  left  and  right  output  flange

cover.





——Take out the  internal  snap ring and dish ring,

and disassemble the output flange.







Special Tool
