SUNROOF

BRIEF INTRODUCTION OF SUNROOF’S MODEL AND FUNCTION

The  agate  super  300  auto  sunroof,  which  is  a  new  generation  product  manufactured  by
German Webster Auto Sunroof Manufacturing Company, is the new option sunroof of Chery
A15 sedan.





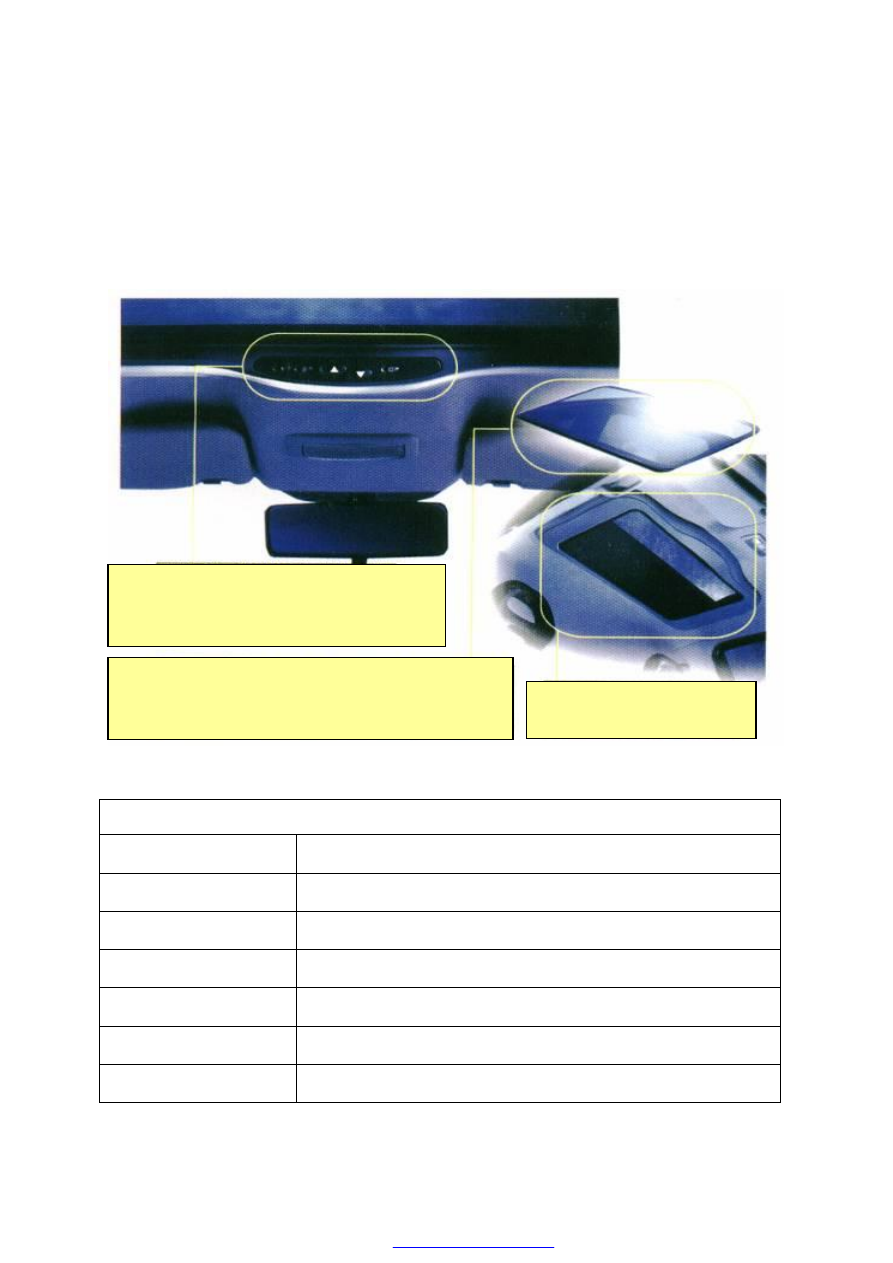

Agate super 300 medium size electric sunroof

Equipment

Interior trim casing with rolling-up sunshade.

Function

Anti obstruction mechanism, memory, automatic close and etc.

Type

Outward opening sunroof

Sliding opening

250mm

Tilt height

52mm

Outline dimension

803×370mm

Applicable type

SQR7160/SQR7162

It  is  designed  with  the  extreme  large  sliding  distance  and
inclining  angle,  further  to  insulate  more  than  99.9%  of
ultraviolet  radiation  and  96%  heat  by  employing  the  10#
strengthened safety crystal glass of gray greenish color.

The good looking computer control panel features
with  powerful  functions  as  pre-program  of  glass
opening  position,  automatic  closing  in  case  of
engine switch-off, and anti obstruction device.

High  quality  roll-up  sunshade  is
capable to be put at any position.

PARTS OF SUNROOF

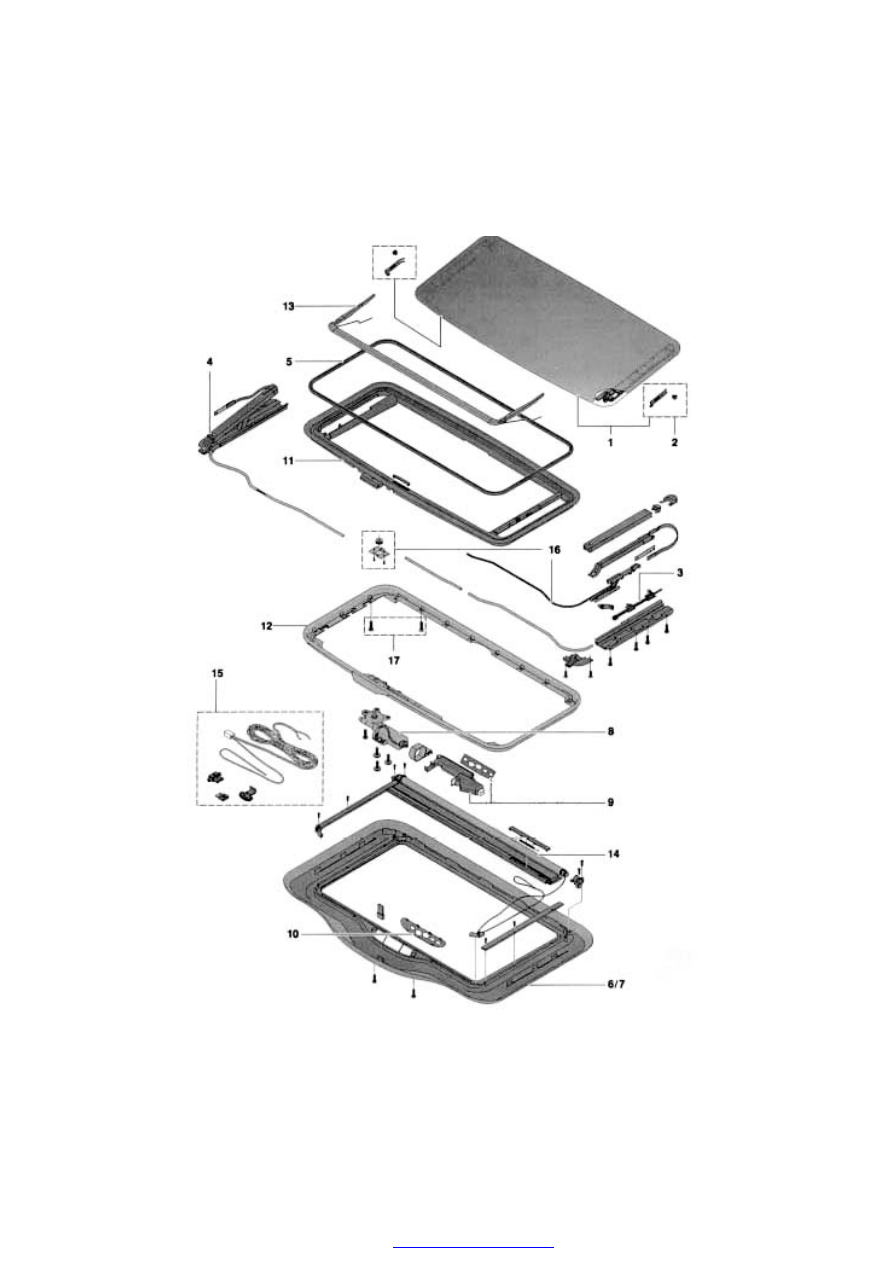

PARTS LIST OF SUPER 300



Position

Name

1

Glass panel

2

Glass panel fastening device

3

Guide bolt

4

Mechanical devices left / right

5

Seal

6:7

Interior trim rim with gray sunshade

6:7

Interior trim rim with beige sunshade

8

Sunroof motor

9

Sunroof module

10

Cover of control buttons

11

Upper frame

12

Interior fastening frame

13

Wind strip

14

Sunshade assembly

15

Harness

16

Rack + pinion / cover

17

Fastening bolts



1. GLASS PANEL



One of main parts of sunroof, is installed on the mechanical device, and airproof with the

seal of upper frame.

2. UPPER FRAME



Plastic  part  is  used  to  support  the  mechanical  devices  and  the  glass  panel,  and  achieve

good airproof with the body.

3. MECHANICAL DEVICES

Main parts of sunroof are installed on the upper frame with one on each side. They are the
actuators  for  sunroof  glass  inclining  and  opening.  The  glass  panel  is  installed  on  the
mechanical devices.

4. MODULE MOTOR ASSEMBLY

The  sunroof  control  panel  is  mounted  on  its  surface,  all  programs  to  perform  various
sunroof functions and motor actions are stored in the module’s memory, and the motor is
the drive source for the sunroof opening and closing.

5. RACK + PINION

Installed  on  the  upper  frame  with  one  on  each  side,  one  end  is  connected to the  motor,
another  end  is  connected  to  the  mechanical  devices,  and  transmits  the  power  from  the
motor to the mechanical devices evenly to open or incline the sunroof.
