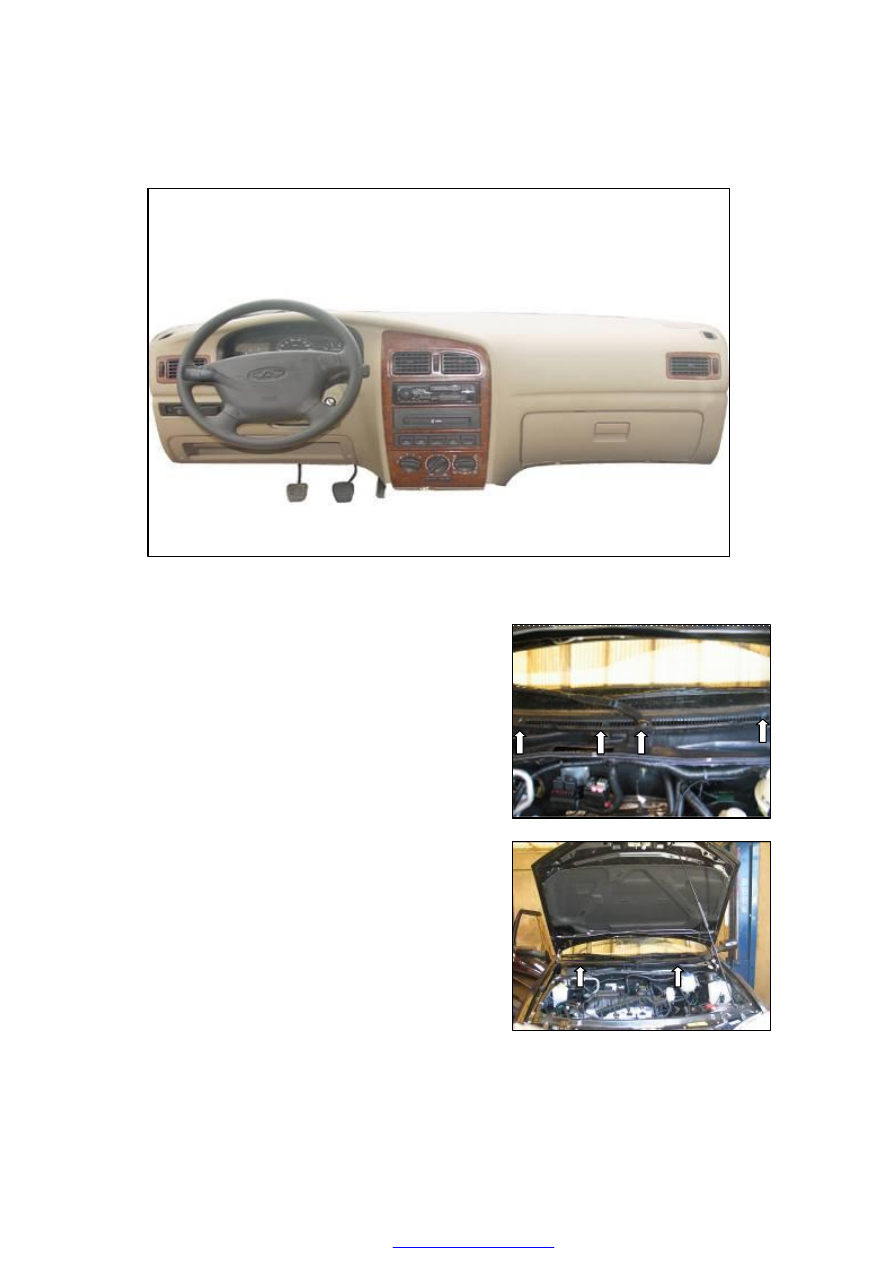

INTERIOR ACCESSORIES (A15 INTERIOR TRIM)























DISASSEMBLY AND ASSEMBLY OF

INSTRUMENT PANEL



Disassembly:



A. Begin from engine compartment

1. Remove the negative grid of battery.



2.  Remove  the  right-hand-side  wiper  of

windshield.  Loosen  the  four  fastening
clamps  at the  bottom  side  of  the  windshield
trim plate.

Remove the cover of box.

3.  Remove  two  fastening  screws  from  the

instrument  panel  located  in  the  cowl  top
grille.









B. Begin the disassembly process from the
interior part of the car

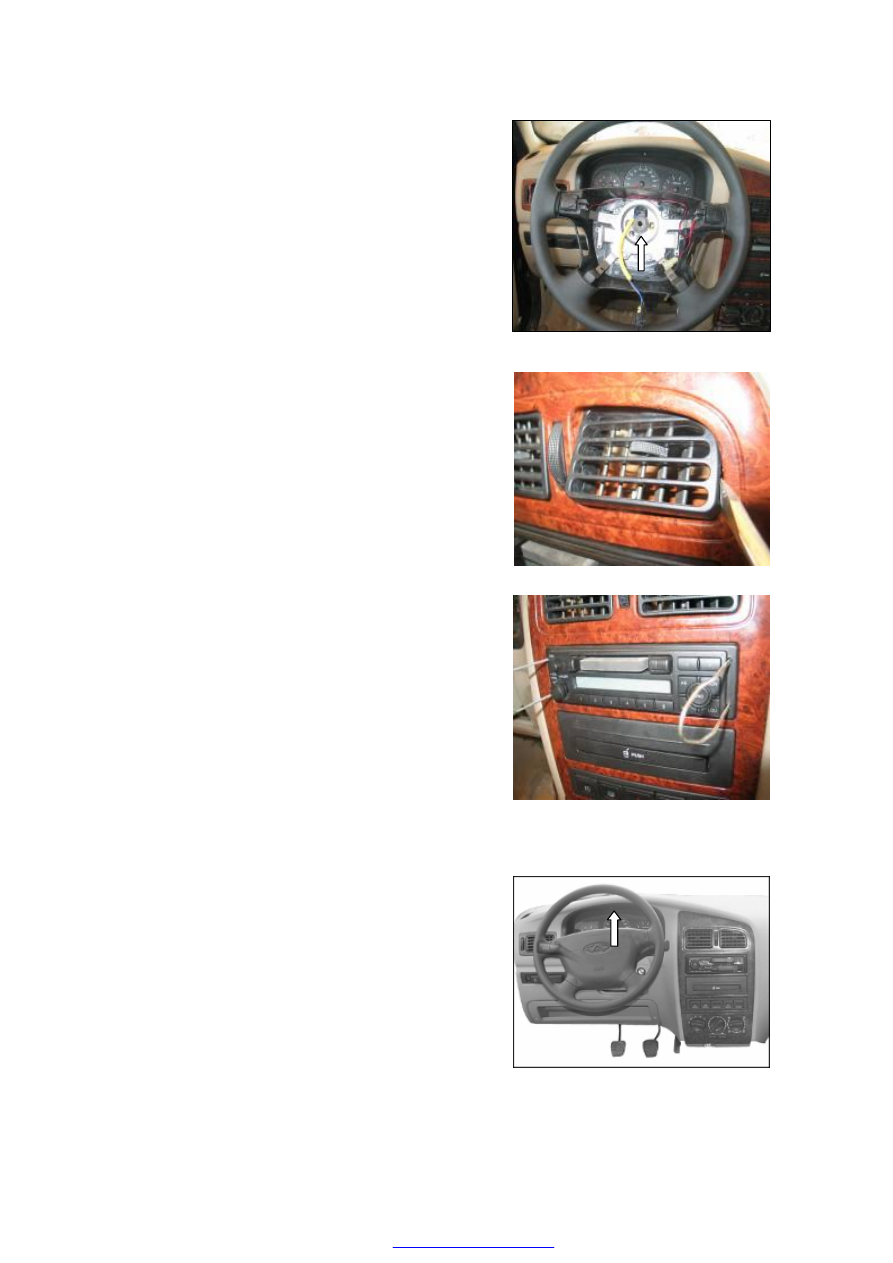

Dismantle the steering wheel, pull the airbag
upwards and then remove it. (See disassembly
of airbag)
1.  Loosen  the  lock  nut  between  the  steering
wheel and the Steering-axis.

2.  Remove  the  control  and  protective  switch
for the steering gear lamp.





3.  Overcome  the  restraining  force  of  the
fastening clamps and remove the three vents of
radiator.





Remove  the  cover  of  cup  bracket  and  then
loosen  the  two  fastening  screws  at  the  interior
sides.



Attention:



Do  not  damage  the  clamps  of  the  housing.
Remove  the  switch  and  cover  at  the  two
sides  of  the  instrument  panel.  Remove  the
radio cover and the air condition cover.

















4. Loosen two fastening screws of the cover of

the instrument panel and remove the cover.

5.  Remove  the  instrument  fastening  screws  on

the partition  in the driving compartment and
remove  the  instrument  panel.  Dismantle  the
switch  and  the  left  bottom  side  cover  of  the
steering  wheel.  Dismantle  the  left  bottom
side cover of the tool case.





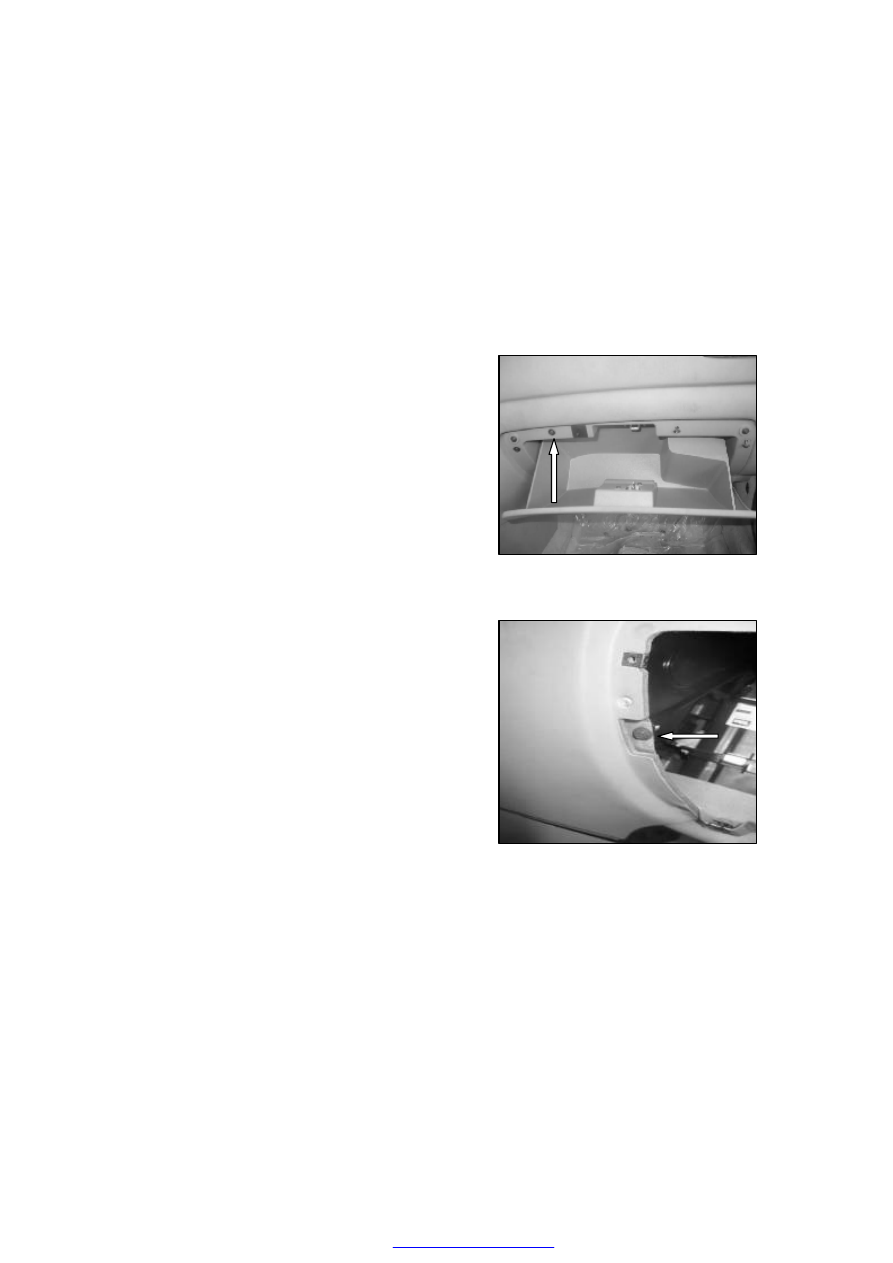

6. Remove the plug; loosen the right-hand-side

fastening screws of the instrument panel and
the  screws  located  in  the  space  at  the  left
bottom side of the tool box.











7.  As  for  those  cars  with  plastic  molded

supporting  frame,  you  need  to  remove  the
anti-rust leather sheath of the shift  lever, the
instrument panel and the fastening screws of
the car floor plates first before disassembly.

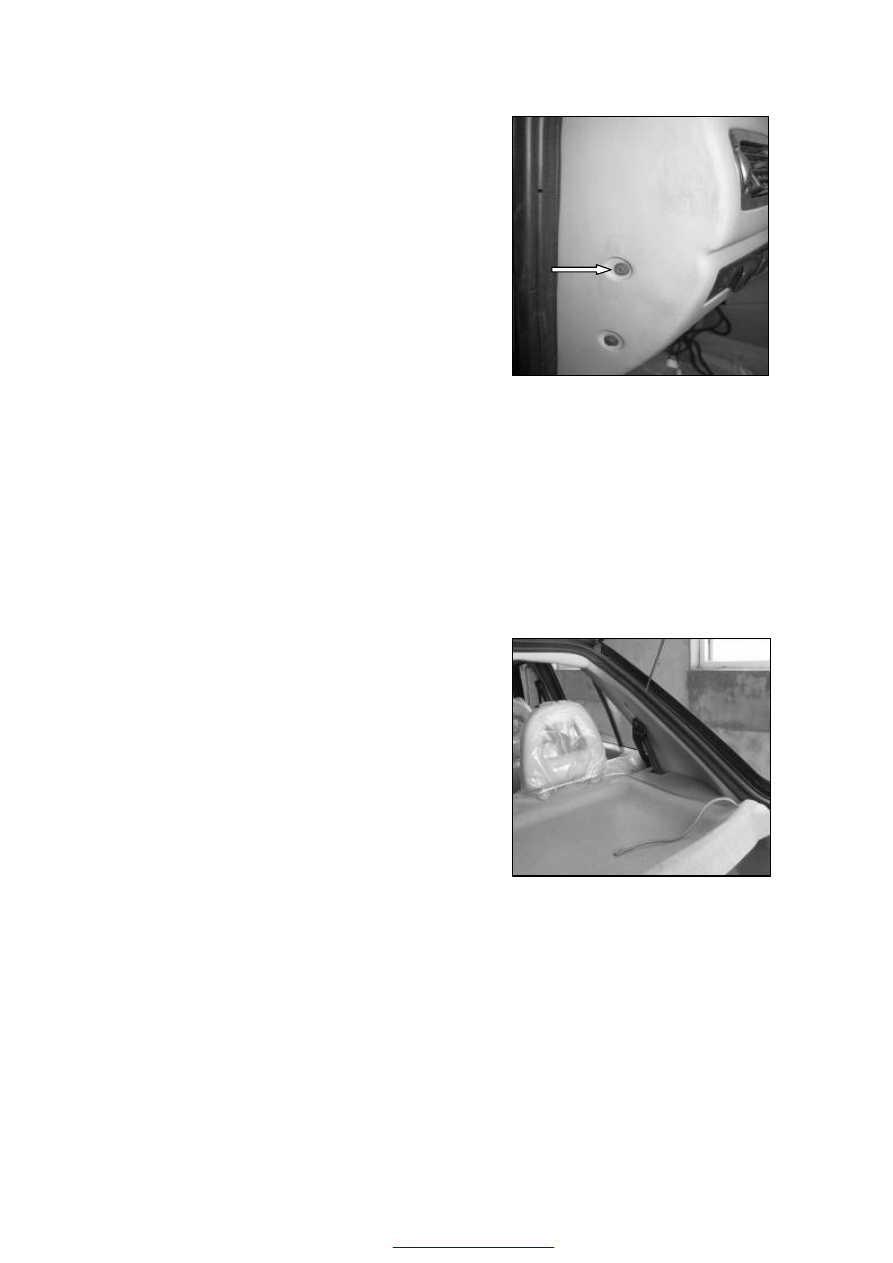

8.  Remove  the  plug;  loosen  the  fastening

screws  in  the  left  side  of  instrument  panel
and the screws of the  left bottom side of the
supporting  frame.  Loosen  the  fastening
screws of the control device.

9.  Remove  the  instrument  panel,  separate  the

cable  from  the  clamps  and  dismantle  the
necessary electrical components.

Assembly

Assembly  is  the  reverse  of  disassembly.

Remember  the  tightening  torque of  lock nut
should  be  40N.m.  During  disassembly  and
assembly,  steps  must  be  taken  to  avoid
dirtying those places that are very difficult to
clean.  Keeping  clean  in  the  car  is  very
important.







DISASSEMBLY AND ASSEMBLY OF

PACKAGE TRAY TRIM PANEL

DISASSEMBLY

Pull out the lifting stem of the rear door frame,
after that pull out the rear chassis so as to loose
it from the fastening position of the frame.

Assembly:

Assembly steps are the reverse of disassembly.
