BODY ELECTRICAL SYSTEM

CHARGING AND STARTING SYSTEM … …… … …… …… … ………… ……… T-4

REMOVAL/INSTALLATION  OF  THE  BATTERY  ……  …  ……  ……  …  ……T-4

INSPECTION  OF  THE  BATTERY  ……  …  ……  ……  …  …………  ……  ……T-4

CHARGING OF THE BATTERY …… … …… …… … ……… …… … …… ……T-5

REMOVAL/INSTALLATION  OF  THE  GENERATOR  ……  ……  ……  …  ………T-5

INSPECTION  OF  GENERATOR…  ……  …  ……  ……  …  ………  …………T-8

REMOVAL/INSTALLATION  OF  STARTER  …  ………  ………  ……………T-9

OVERHAUL  OF  STARTER  …  ………  ………  ………  ………  …………  ……T-9

LOAD  INSPECTION  OF  STARTER  …  ………  ………  ………  …………  ……T-10

LIGHTING  SYSTEM  …  ………  ………  ………  ………  ………  …………  ……T-11

REMOVAL/INSTALLATION  OF  LIGHTINGS  FOR  THE  COMPLETE  CAR…T-11

REMOVAL/INSTALLATION  OF  THE  HEADLAMP  …  …………  ………  ……T-11

REMOVAL/INSTALLATION  OF  THE  FRONT  FOG  LAMP  …  …………  ……T-11

REMOVAL/INSTALLATION  OF  THE  SIDE  TURN  SIGNAL  LAMP  …  ………T-12

FIXED REMOVAL/INSTALLATION OF TAIL LAMP … ……… ………… ……T-12

FLEXIBLE  REMOVAL/INSTALLATION OF TAIL  LAMP  …  ………  …………  T-12

REMOVAL/INSTALLATION  OF  LICENSE  LAMP  …  ………  …………  ………T-12

REMOVAL/INSTALLATION  OF  INTERIOR  CEILING  LIGHT  …  …………  …T-13

REMOVAL/INSTALLATION OF TRUNK LAMP … ……… ………… ……… …T-13

REMOVAL/INSTALLATION  OF HIGH MOUNTED  STOP  LAMP  … …………  T-13

REMOVAL/INSTALLATION  OF  DOOR  SWITCH  …  ………  ………  …………T-14

REMOVAL/INSTALLATION  OF  INSTRUMENT  CONTROL  SWITCH  …  ……T-14

REGULATION OF HEADLAMP … ……… ……… ……… ……… ………… …T-14

COMMON FAILURES OF LIGHTING SYSTEM … ……… ……… ………… …T-15

COMMON FAILURES TROUBLESHOOTING OF HEADLAMP … ………… …T-15

COMMON FAILURES AND TROUBLESHOOTING OF FOG LAMP … ………T-15

COMMON FAILURES AND TROUBLESHOOTING OF BACKUP LAMP … …T-16

COMMON FAILURES AND TROUBLESHOOTING OF STOP LAMP …… ……T-16





COMMON FAILURES AND TROUBLESHOOTING OF TURN SIGNAL LAMP..T-17

IGNITION SYSTEM … ……… ……… ……… ……… ……… ……… ……… ……T-18

SUMMERY  OF  IGNITION  SYSTEM  …  ………  …………  ………  ………  ……T-18

REMOVAL OF IGNITION COIL AND SPARK PLUP … ………… ……… ……T-19

OVERHAUL  OF  IGNITION  SYSTEM …  ………… ……………… ………  ……T-20

INSPECTION OF IGNITION TIMING … ………… ……… ……… ……… ……T-20

INSTRUMENT  SYSTEM  … ……… ……… ……… ……… ……… ……… ………T-22

INTRODUCTION OF INSTRUMENTS … ……… ……… ………………… ……T-22

SYSTEM COMPONENTS AND FUNCTION LIST … ……… ………… ……… T-23

WORKING SCHEMATIC DIAGRAM OF INSTRUMENT SYSTEM …… ………T-24

FUNCTION LIST OF INSTRUMENT SOCKETS … ……… ………… ……… …T-26

SPEEDOMETER … ……… ……… ……… ……… ……… ………… ……… …T-27

WATER TEMPERATURE METER … ……… ……… ……… ………… ……… T-27

WORKING  PRINCIPLE  OF  WATER  TEMERATURE  SENSOR  ……  ………  …T-28

FUEL METER … ……… ……… ……… ……… ……… ……… ……… ………T-29

MALFUNCTION  DIAGNOSIS  AND  TROUBLESHOOTING  …  …………  ……T-30

ELECTRIC  WIPER  AND  WINDOW  WASHER  SYSTEM  …  …………  ……T-35

INTRODUCTION OF  WIPER SYSTEM … ……… ……… ………… ……… …T-35

        ELECTRIC  SCHEMATIC  DIAGRAM  OF  FRONT  WINDOW  WIPER  AND

WAS HE R…… …… ……… ……… ………… ………… …… ……… ………  T-37

FUNCTION TABLE OF WIPER AND WASHER COMPONENTS … ……………T-38

REMOVAL/INSTALLATION OF WIPER AND WASHER SYSTEM …… ………T-38

FAULT DIAGOSIS AND TROUBLESHOOTING … ……… ………… ……… …T-39

ELECTRIC  WINDOW  REGULATOR  SYSTEM  …  ………  …………  ………T-44

INTRODUCTION OF ELECTRIC WINDOW REGULATOR SYSTEM …… ……T-44

FAULT DIAGNOSIS AND TROUBLESHOOTING … ……… ……… ………… T-45

CENTRAL  DOOR  LOCK  SYSTEM  …  ………  ………  ………  …………  ……T-46

INTRODUCTION  OF  CENTRAL  DOOR  LOCK  SYSTEM  …  …………  ………T-46

PRINCIPLE OF CENTRAL DOOR LOCK CONTROL … ……… ………… ……T-46

FAULT  DIAGNOSIS  AND  TROUBLESHOOTING  …  ………  …………  ………T-46





AIRBAG SYSTEM … ……… ……… ……… ……… ……… ……… ……… ………T-48

WORKING PRINCIPLE OF AIRBAG … ……… ……… ……… ………… ……T-48

OPERATION CONDITIONS … ……… ……… ……… ……… ………… ………T-49

OPERATION PROCESS ………………… ……… ……… ……… ………… ……T-49

ASSEMBLY PARTS AND WORKING PRINCIPLE OF AIRBAG … ………… …T-51

FAULT DIAGNOSIS AND OVERHAUL … ……… ……… ……… ………… …T-55

REMOVAL/INSTALLATION  OF  AIRBAG  …  ………  ………  …………  ………T-61

REMOVAL/INSTALLATION  OF  WIRINGS  CONNECTORS  …  ………  ………T-64

REMOVAL/INSTALLATION  OF  SPIRAL  CABLE  …  ………  ………  ………T-64

REMOVAL/INSTALLATION OF STEERING WHEEL AIRBAG … ………… …T-64

CONTROL MODULE … ……… ……… ……… ……… ……… ………… ……T-66

NOTES  ON  SAFETY  OPERATION  …  ………  ………  ………  ………  ………T-67

SOUND  SYSTEM  …  ………  ………  ………  ………  ………  …………  ……T-69

FUNCTIONS OF CONTROL INSTRUMENATION PANEL … ……… ……… …T-69

OPERATION INSTRUCTION … ……… ……… ……… ……… ………… ……T-70

OTHER FUNCTIONS … ……… ……… ……… ……… ……… ………… ……T-72

REMOVAL/INSTALLATION OF SOUND SYSTEM … ……… ………… ………T-73

MALFUNCTION  DIAGNOSIS  AND  TROUBLESHOOTING  …  …………  ……T-75

CIRCUITRY DIAGRAM OF THE COMPLETE CAR（ATTACHMENT）























CHARGING AND STARTING SYSTEM

REMOVAL/INSTALLATION OF BATTERY AND INSPECTION

Removal:

----Disconnect the negative and positive

cables of battery.

----Loosen  the  bolt  of  front  battery

clamping  steel  plate,  and  remove
the clamping steel plate.

----Move  the  battery  forward,  isolate

the  back  clamping  plate  and  take
down the battery.

Note:  After  removing  of  the  battery,

be  sure  not  to  simply  dispose
it  around;  it  should  be  put
horizontally  in  a  designated
place.

The  installing  steps  are  reverse  to
those for removal.









Inspection procedure:

Battery inspection

Battery

Inspect the battery according to the following procedure

Procedure

Inspection description

Results

Measures

Above 12.4V

Proceed to step 3

1

Measure  the  open  circuit  voltage  of
battery

Below 12.4V

Proceed to next

step

Above 12.4V

Proceed to next

step

2

Quick charge for 30 minutes
After that, re-inspect the voltage

Below 12.4V

Replace the battery

Yes

Battery is normal

3

Use  load  tester  to  apply  load  current
(refer  to  the  load  test  table)  for  battery,
record  the  battery  voltage  after  15
seconds.  Is  the  battery  voltage  exceeding
the specified value?

No

Replace the battery



Battery anode voltage:

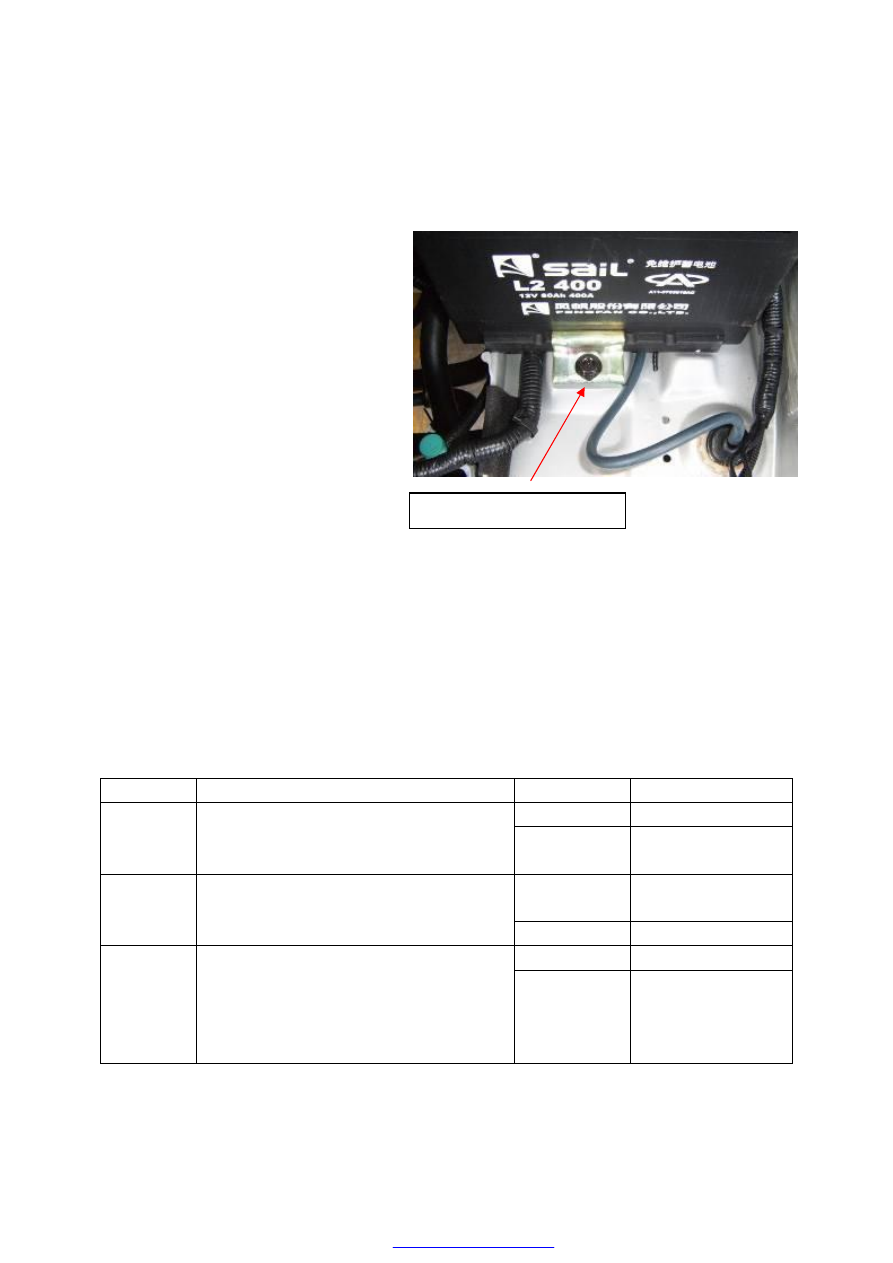

Bolt

 of b

attery clamping plate
